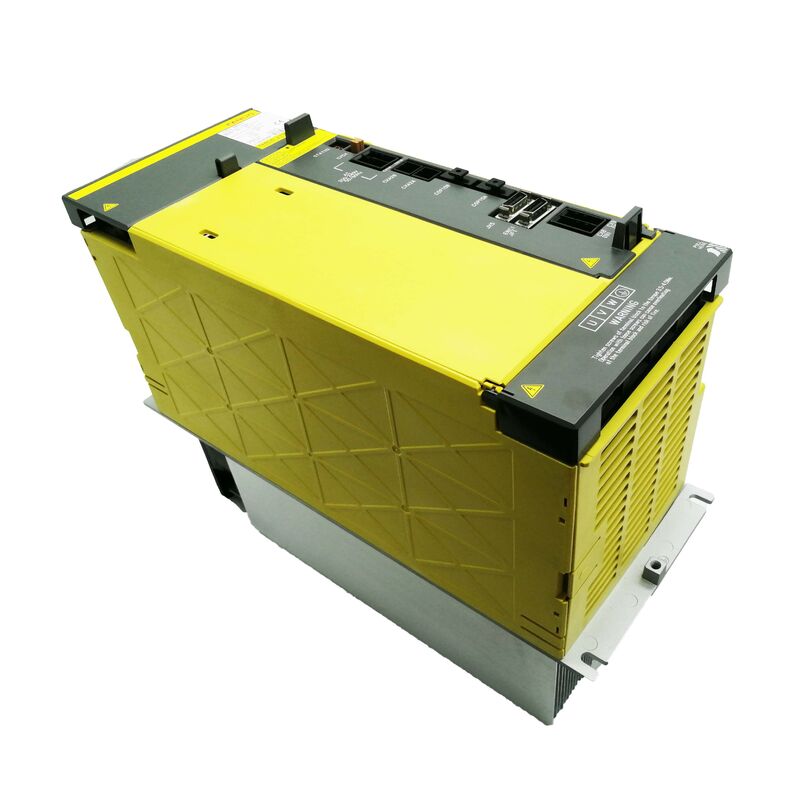

FANUC A06B-6127-H106 Alpha i Servo-versterkermodule — AiSV-180HV Enkelas, 58A Nominaal, voor CNC-assen met Hoog Koppel 400V

Niet alle assen op een groot bewerkingscentrum zijn gelijk. De spindel draagt het grootste deel van de snijbelasting, maar de lineaire assen — X, Y, Z op een zware portaalfrees of boormachine, of de primaire verplaatsing op een grote draaibank — vereisen servo-aandrijvingen die een hoge continue stroom kunnen leveren terwijl ze scherpe acceleratiepieken opvangen zonder storingen te veroorzaken. Dat is precies de operationele context waarvoor de A06B-6127-H106 is ontworpen.

Aangeduid als AiSV-180HV in FANUC's Alpha i hoogspannings servo-platform, is dit de enkellaas module met de hoogste stroomsterkte in de 6127 HV-familie. De nominale uitgangsstroom van 58A en een piekcapaciteit van 180A plaatsen deze in een andere klasse dan de kleinere dubbellaas H202 en H203 modules — hij drijft één as aan, maar met kracht, op machines die dit nodig hebben.

Wij hebben de A06B-6127-H106 op voorraad in nieuwe en gebruikte (geïnspecteerde) staat, klaar voor wereldwijde verzending binnen 0–3 werkdagen.

Waar deze aandrijving past: Toepassingen met grote assen en hoog koppel

De 6127-serie neemt een specifieke plaats in binnen FANUC's servo-architectuur: 400V driefasige ingang, FSSB glasvezel besturingsinterface, ontworpen voor gebruik met 30i, 31i, 32i en 35i Model A CNC-systemen. Binnen die familie is de H106 de enkellaas module aan de bovenkant van het stroombereik.

Enkelas modules (H1xx) concentreren de volledige aandrijfcapaciteit op één motor kanaal. Er is geen gedeelde vermogensfasen of besturingsbronnen met een tweede as. Voor een machine waarbij één as een aanzienlijke mechanische belasting draagt — de Z-as van een groot verticaal bewerkingscentrum, de tafel aandrijving van een zware horizontale boormachine, of de primaire voedingsas van een hoog-traagheidsysteem — zorgt de enkellaas configuratie ervoor dat de volledige nominale capaciteit exclusief aan die as beschikbaar is.

De piek stroomsterkte van 180A is hier bijzonder relevant. Piek stroomsterkte bepaalt hoe snel de aandrijving een hoog-traagheids belasting kan versnellen en hoe krachtig hij storingen tijdens het snijden kan weerstaan. Een piek van 180A van een 58A nominale aandrijving betekent dat de versterker ongeveer drie keer zijn continue nominale waarde kan leveren in korte pulsen — het soort marge dat een zware as responsief houdt in plaats van traag onder dynamische belastingsveranderingen.

Technische Specificaties

De Betekenis van "Niet meer in productie" — en Waarom het Belangrijk is voor Inkoop

FANUC heeft de A06B-6127-H106 officieel stopgezet. De 6127 HV-serie is vervangen door de tweede generatie 6290 HV-serie, die dezelfde 400V toepassingsruimte beheert met bijgewerkte elektronica en bredere compatibiliteit met besturingen.

In de praktijk betekent dit dat de inkoop van nieuwe-oude-voorraad (NOS) de primaire route is geworden voor vervangingseenheden in plaats van directe levering vanuit de fabriek. Het betekent niet dat de aandrijving van de markt is verdwenen — er zijn nog aanzienlijke voorraden beschikbaar via gespecialiseerde industriële distributeurs en MRO-leveranciers wereldwijd — maar het introduceert wel een variabele: de beschikbaarheid fluctueert en de pool van werkelijk ongebruikte originele eenheden zal in de loop van de tijd alleen maar kleiner worden.

Voor onderhoudstechnici die grote CNC-installaties beheren die deze aandrijving gebruiken, verschuift de inkoopcalculatie. Een gebruikte, geteste eenheid kan vandaag de dag de praktische keuze zijn. Maar als de betreffende machine een langetermijn productie-actief is zonder gepland upgrade-pad, is het veiligstellen van een reserve nieuwe eenheid nu, terwijl de voorraad bestaat, een beslissing die de moeite waard is voordat de beschikbaarheid een beperkende factor wordt.

H106 versus Andere 6127 HV Modules: Kiezen van de Juiste Stroomsterkte

De 6127-serie omvat een breed scala aan enkellaas en dubbellaas configuraties. Binnen het enkellaas (H1xx) bereik is het belangrijkste onderscheid de stroomcapaciteit, die overeenkomt met de grootte van de servomotor die wordt aangedreven:

De H102 beheert het lagere segment met een nominale stroom van 10A (AiSV-10HV), geschikt voor kleinere hoogspanningsmotoren op minder veeleisende assen. Oplopend via H103 (20A), H104 (40A), H105 (80A), bevindt de H106 met 58A zich in het hogere middensegment — maar dit is 58A continu, met 180A piek beschikbaar. De 180 in de modelaanduiding van de aandrijving (AiSV-180HV) verwijst naar dat piekcijfer, niet naar de continue nominale waarde.

Dit onderscheid is belangrijk bij het controleren van de compatibiliteit met de motor op uw machine. De sleutel is altijd de continue nominale stroomsterkte en de piek stroomsterkte eis van de motor. Als uw toepassing oorspronkelijk een H106 specificeerde, heeft u een H106 nodig. Noch een lagere, noch een hogere variant binnen de familie kan worden vervangen zonder parameterwijzigingen en, belangrijker nog, zonder te verifiëren dat de continue stroomsterkte van de nieuwe aandrijving overeenkomt met wat de motor en de toepassing vereisen.

Conditie Opties

Nieuwe (ongebruikte) eenheden worden betrokken uit de originele FANUC productievoorraad. Gezien de status van dit product als niet meer in productie, zijn originele nieuwe eenheden steeds schaarser. Alle nieuwe eenheden hebben 12 maanden garantie vanuit onze faciliteit.

Gebruikte (geïnspecteerde) eenheden zijn functioneel onderzocht en hebben 3 maanden garantie. Voor faciliteiten waar de kosten van stilstand een werkende reserve rechtvaardigen boven een premie op conditie, is een geteste gebruikte eenheid een praktische en onmiddellijke oplossing. Beide condities worden verzonden in originele verpakking.

Bestellen, Betalen & Verzenden

Wereldwijde verzending via DHL en FedEx. De meeste bestellingen verlaten onze faciliteit binnen 0 tot 3 werkdagen na betalingsbevestiging. Gecombineerde verzending is beschikbaar voor bestellingen met meerdere artikelen.

Betaalopties:

• Bankoverschrijving (T/T) — geaccepteerd voor alle orderwaarden
• PayPal — voor bestellingen tot $500
• Western Union — geaccepteerd voor alle orderwaarden

Invoerrechten en lokale belastingen op de bestemming zijn de verantwoordelijkheid van de koper. Neem contact met ons op voor bestelling als u een vrachtkosten schatting nodig heeft voor uw specifieke land.

Garantie & Retourneren

Retourneren wordt geaccepteerd wanneer een eenheid beschadigd, incompleet of niet zoals beschreven aankomt — of niet functioneel blijkt binnen 4 dagen na ontvangst. Artikelen moeten worden geretourneerd in originele staat met het garantie label intact. Retourvracht is de verantwoordelijkheid van de koper.

Storingen als gevolg van onjuiste installatie, onjuiste parameterconfiguratie, incompatibele motorspecificaties, of fysieke schade na levering vallen buiten de garantie dekking.

Veelgestelde Vragen

V1: Wat voor soort machine gebruikt typisch de A06B-6127-H106?

Deze aandrijving wordt het meest aangetroffen op grote CNC-bewerkingscentra, zware horizontale boormachines, grote draaibanken en productiesystemen met hoge asbelasting, gebouwd rond FANUC 30i of 31i CNC-controllers. De continue stroomsterkte van 58A / piek van 180A is geschikt voor servomotoren die assen aandrijven met aanzienlijke mechanische traagheid of hoge snijweerstand — situaties waarin een aandrijving met een lagere stroomsterkte ofwel zou falen onder piekbelastingseisen, ofwel te dicht bij zijn continue limiet zou draaien om voldoende thermische marge te bieden. De 400V ingang plaatst deze ook stevig in Europese standaard en hoogwaardige industriële faciliteiten in plaats van standaard 200V werkplaatsomgevingen.

V2: De aandrijving staat vermeld als niet meer in productie — wordt deze nog ergens geproduceerd?

 Nee. FANUC heeft de productie van de A06B-6127-H106 en de bredere 6127-serie stopgezet. Wat op de markt overblijft, is een combinatie van echte nieuwe-oude-voorraad (NOS) eenheden die door distributeurs worden aangehouden, gebruikte surplus eenheden die zijn teruggewonnen uit machine-overhalingen, en gerepareerde/uitwisselings eenheden. Geen van deze is afkomstig uit de huidige productie. Het opvolgende platform voor nieuwe installaties is de A06B-6290-serie, maar dat is alleen van toepassing op machines die opnieuw worden uitgerust of geüpgraded — voor een machine die momenteel een 6127-H106 draait in een 30i/31i omgeving, is de directe vervanging nog steeds een H106.

V3: Kan de A06B-6127-H106 worden gebruikt met een 480V voeding, of is het strikt een 400V eenheid?

 De specificatie voor de hoofdvoeding dekt 400V AC tot 480V AC driefasig met een toegestane afwijking van –15% tot +10%. Dit betekent dat de aandrijving technisch compatibel is met voedingen binnen dat bereik — 400V systemen standaard in Europa en delen van Azië, evenals 480V voedingen die veel voorkomen in Noord-Amerikaanse industriële faciliteiten. De besturingscircuit spanning wordt apart geleverd op 200–240V enkelfasig, wat ook zowel 200V als 240V enkelfasige standaarden omvat. Controleer voordat u op een voeding aansluit, of zowel de hoofd- als de besturingsspanningen overeenkomen met de specificaties en binnen de aangegeven tolerantieband vallen.

V4: Mijn machine toont een servo-alarm op de as die deze versterker gebruikt. Hoe bepaal ik of de H106 zelf defect is voordat ik een vervanging bestel?

Systematische diagnose is hier belangrijk, vooral gezien de kosten van deze aandrijving. Begin met te controleren of de CNC het alarm rapporteert als een hardwarefout op de specifieke as (versterker overstroom, IPM-fout, of communicatieverlies op die FSSB-as) versus een motor- of encoderfout. Als het alarm een IPM- of uitgangstransistorfout is, is de versterker de meest waarschijnlijke oorzaak. Inspecteer echter ook de motor voedingskabels op isolatieschade of kortsluitingen — een motorwikkelingsfout kan een nieuwe versterker vernietigen als deze wordt geïnstalleerd zonder eerst de belasting te controleren. Meet de weerstand van de motorwikkelingen en de isolatieweerstand naar aarde (idealiter >1MΩ bij 500V DC) voordat u een vervangende aandrijving monteert. Als de CNC een FSSB communicatiefout rapporteert specifiek voor deze as, controleer dan de glasvezelkabelverbinding tussen de CNC en de versterker voordat u concludeert dat de aandrijving defect is.

V5: Is het noodzakelijk om servo-parameters opnieuw te laden bij het installeren van een vervangende H106?

 In de meeste gevallen, ja. Bij het vervangen van een versterkermodule in een 30i/31i systeem, moet de CNC de nieuwe aandrijving op de FSSB-bus herkennen en de as-toewijzing bevestigen. Als de machine een absolute positie-encoder gebruikt, zal de absolute referentiepositie doorgaans verloren gaan en moet deze opnieuw worden ingesteld nadat de aandrijving is gemonteerd en van stroom is voorzien. Servo-afstemmingsparameters die in de CNC zijn opgeslagen (niet in de aandrijving zelf) blijven over het algemeen behouden — ze bevinden zich in het niet-vluchtige geheugen van de CNC — maar het wordt sterk aanbevolen om een back-up te maken van het CNC-parameterbestand vóór elke hardwarevervanging. In sommige configuraties moeten aandrijvingsspecifieke initialisatieparameters mogelijk worden bevestigd of opnieuw worden ingevoerd. Raadpleeg de onderhoudsdocumentatie van de machinebouwer of de FANUC handleiding B-65282 voor de specifieke procedure die van toepassing is op uw besturingsgeneratie.
