| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A06B-0032-B077 |

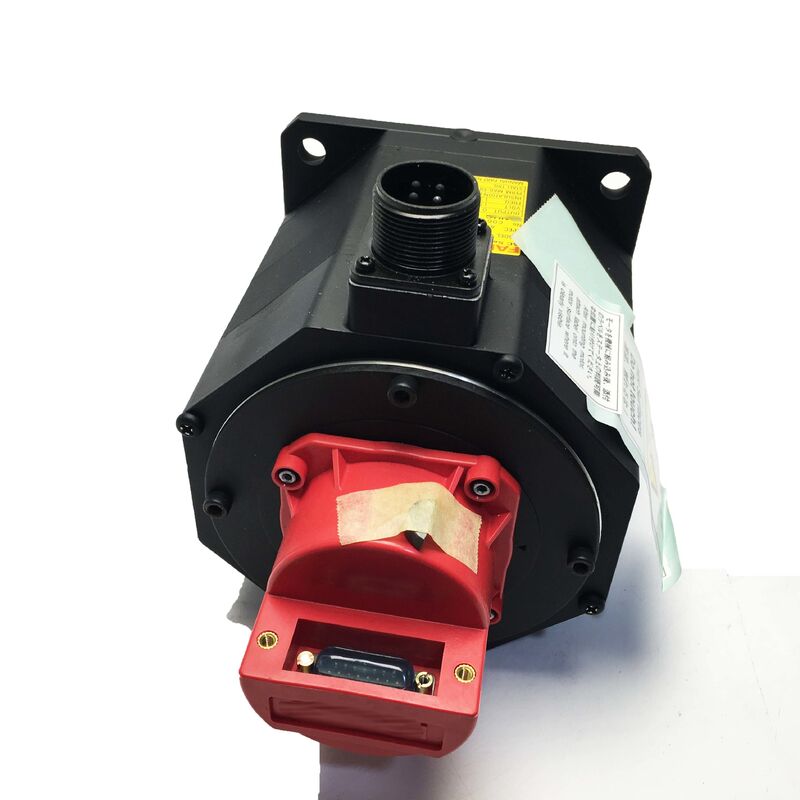

De Fanuc A06B-0032-B077 is een compacte AC servomotor uit Fanuc's B-serie, model B2/3000. Deze betrouwbare unit werd veelvuldig gebruikt op CNC-werktuigmachines voordat deze door de fabrikant werd stopgezet.
Hoewel niet meer in productie, wordt deze motor nog steeds actief verhandeld op de industriële MRO-markt ter ondersteuning van machines die nog in gebruik zijn. De B2/3000 heeft een compact frame-ontwerp dat werkt op 3.000 RPM, uitgerust met een rechte as en een I32B incrementele encoder voor nauwkeurige gesloten-lus positie- en snelheidsfeedback.
De compacte afmetingen en de schone asconfiguratie maakten hem ideaal voor lichtere CNC-as toepassingen, waaronder secundaire assen, hulp-positioneringsaandrijvingen en sub-as functies waarbij ruimtebeperkingen en gematigde belastingsvereisten de belangrijkste overwegingen waren.
| Model | B2 / 3000 |
| Maximale snelheid | 3.000 RPM |
| As type | Rechte as (zonder spiebaan) |
| Encoder | I32B Incrementele Encoder |
| Toepassing | CNC As Aandrijving |
| Fabrikant Status | Niet meer geproduceerd |
De B-serie motoren vertegenwoordigen een eerdere generatie in de ontwikkeling van Fanuc servomotoren, voorafgaand aan de ALPHA en BETA series. Deze motoren zijn ontworpen om betrouwbare, nauwkeurige asbewegingen te leveren op CNC-machines uit hun tijd, geïntegreerd met Fanuc servo-aandrijfsystemen die standaarduitrusting waren voor grote machinebouwers.
De B2-aanduiding geeft aan dat deze motor aan de kleinere kant van het B-serie koppelbereik valt. Werkend op 3.000 RPM werd hij ingezet in toepassingen waar gematigde snelheid en compact formaat de voorkeur kregen boven maximale koppeloutput.
Veelvoorkomende toepassingen waren draaicentra, kleine verticale bewerkingscentra, en speciale boor- en tapmachines, waarbij typisch lichtere assen werden behandeld, zoals de X- of Z-as op compacte draaibanken of hulp-positioneringsfuncties.
De I32B incrementele encoder genereert positie- en snelheidsimpulsen, gerelateerd aan een marker kanaal, waarbij de CNC homing sequentie bij het opstarten een absolute asreferentie vestigt. Deze encoder was standaard binnen het B-serie motorbereik en integreert naadloos met Fanuc servo-aandrijfsystemen uit deze generatie.
Bij het beoordelen van gebruikte A06B-0032-B077 units, vereist de encoder zorgvuldige beoordeling. Veelvoorkomende faalmodi zijn vervuiling, beschadigde connectoren of schade door trillingen. Een motor met een defecte encoder zal positiefouten of aandrijf-alarmen produceren die zonder de juiste apparatuur moeilijk te diagnosticeren zijn.
Vervangende motoren moeten exact dezelfde I32B encoder specificatie behouden. Het installeren van een motor met een ander encoder type of pulsresolutie zonder de servo-aandrijfparameters bij te werken, zal positie-schaalfouten veroorzaken en kan de aswerking volledig verhinderen.
Nu Fanuc de A06B-0032-B077 niet meer produceert, is nieuwe fabrieksvoorraad niet meer beschikbaar via standaard leveringskanalen. Huidige opties zijn:
Kwalitatief gerenoveerde eenheden ondergaan uitgebreide tests, waaronder inspectie van de wikkelingen, vervanging van lagers, verificatie van de encoder en volledige operationele tests. Voor machines met hoge stilstandkosten biedt het aanhouden van een reservemotor de meest betrouwbare noodoplossing.
De A06B-0032-B077 is ontworpen om te worden gekoppeld aan Fanuc servo-aandrijfsystemen uit zijn productietijdperk. Compatibiliteit met specifieke aandrijfmodules en CNC-besturingsgeneraties is afhankelijk van het type versterker en de motorparameterinstellingen die in het besturingssysteem zijn geconfigureerd.
Tijdens de installatie van een vervangende motor, verifieer dat de motortypecode in de servo-aandrijfparameters overeenkomt met de B2/3000 specificatie. Deze cruciale stap voorkomt instabiliteit van de snelheidslus of aanhoudende aandrijffouten.
Voor machines die sinds de oorspronkelijke bouw zijn geüpgraded met besturing of aandrijving, bevestig dat vervangende motoren met I32B encoders correct worden herkend door het bijgewerkte systeem. Sommige retrofit scenario's vereisen mogelijk extra interface-adapters of parameterwijzigingen.
Fanuc stopt de productie van motoren naarmate productgeneraties evolueren en nieuwere series oudere ontwerpen vervangen. Stopzetting betekent geen nieuwe fabrieksfabricage, maar maakt de motor niet onherstelbaar. Onafhankelijke servomotor reparatiefaciliteiten onderhouden regelmatig B-serie motoren, en gerenoveerde/surplus eenheden blijven beschikbaar.
De A06B-0032-B077 gebruikt een I32B incrementele encoder. Vervangende motoren moeten exact dezelfde encoder specificaties behouden. Verschillende encoder resoluties of signaaltypes veroorzaken positie-feedbackfouten en kunnen aandrijf-alarmen activeren of correct homing van de as verhinderen zonder parameterupdates.
Hoewel upgraden naar motoren van de huidige generatie theoretisch mogelijk is, is het geen plug-and-play oplossing. Fysieke montage, asafmetingen en connector pinouts verschillen tussen generaties. Servo-aandrijfcompatibiliteit en parameterinstellingen moeten ook worden beoordeeld. Voor een eenvoudige vervanging bieden gelijkwaardige B2/3000 eenheden een lager risico.
Primaire faalmodi zijn lagerslijtage (vooral in omgevingen met temperatuurcycli of trillingen), encoderstoringen door vervuiling of schade aan de connector, en degradatie van de wikkelisolatie door aanhoudende overbelasting of blootstelling aan koelmiddel. Alle zijn identificeerbaar door correcte testbanktesten voordat ze weer in gebruik worden genomen.
Vraag gedocumenteerde testresultaten op, inclusief balans van de wikkelweerstand, isolatieweerstand naar aarde, verificatie van het encodersignaal en een proefdraai zonder belasting die een soepele werking op nominale snelheid bevestigt. Inspecteer de rechtheid van de as en controleer de encoder connector/kabeluitgang op schade. Leveranciers die geen basis testdocumentatie kunnen verstrekken, moeten worden vermeden.
