A06B-0032-B577 Fanuc AC servomotor A06B0032B577 AO6B-OO32-B577

Fanuc A06B-0032-B577 | BETA Serie AC Servomotor B2/3000 — Tapschoef, Oliekeerring

Onderdeelnummer: A06B-0032-B577

Serie: BETA AC Servomotor

Model: B2 / 3000

Conditie: Nieuw / Gerenoveerd / Wisselstuk Beschikbaar

Overzicht

De Fanuc A06B-0032-B577 is een compacte AC servomotor uit de BETA-serie — model B2/3000 — speciaal ontworpen voor de lichtere aandrijfvereisten van kleine CNC-werktuigmachines. Draait tot 3.000 omw/min op een 3-fasige 176 V voeding bij 200 Hz, en met een continu vermogen van 0,5 kW, is dit een motor die zijn taak kent.

Hij was nooit ontworpen om zware sledes te duwen of agressieve snijkrachten te weerstaan. Zijn taak was het leveren van nauwkeurige, herhaalbare bewegingen op compacte draaibanken, kleine boormachines en speciale CNC-apparatuur met één doel, waar de mechanische belastingen bescheiden zijn, de installatieruimte krap is en de as zijn werk betrouwbaar moet doen, shift na shift.

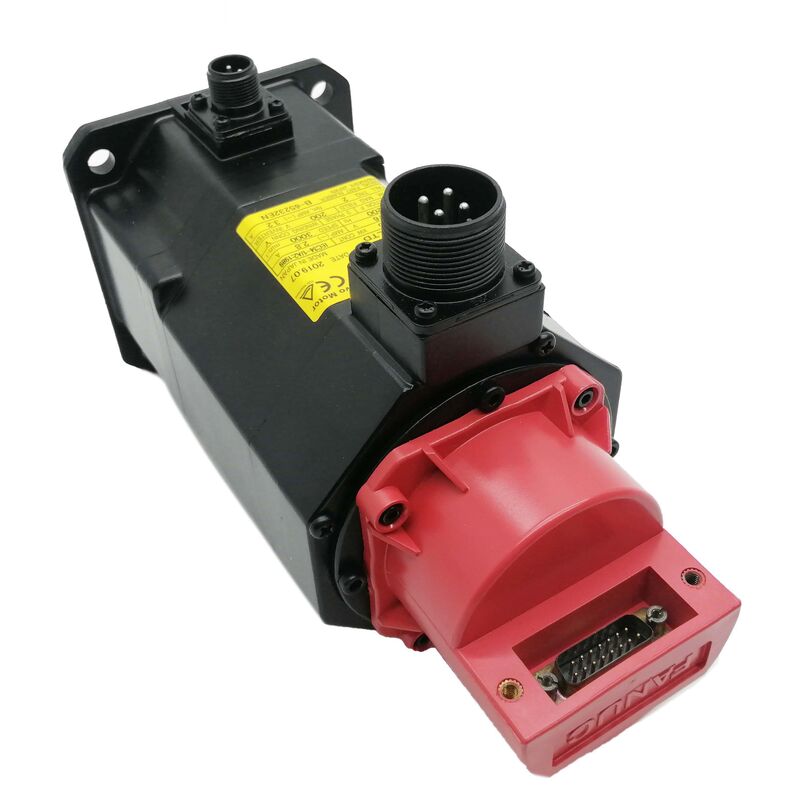

De rode eindkap is het visuele kenmerk van deze BETA-generatie, en twee kenmerken onderscheiden de A06B-0032-B577 van andere B2/3000-varianten: een tapschoef en standaard oliekeerringen.

Beide zijn specifiek voor bepaalde aandrijflijnconfiguraties en operationele omgevingen, en beide zijn belangrijk bij het specificeren of inkopen van een vervanging. Een van beide verkeerd kiezen betekent een mechanische mismatch die de installatie vertraagt in plaats van de oorspronkelijke storing op te lossen.

Belangrijkste Specificaties

Gebouwd voor Kleine Machine Toepassingen

Er is een neiging bij het inkopen van industriële motoren om "klein" als een compromis te beschouwen. Met de B2/3000 is het een ontwerpkeuze. Fanuc heeft de BETA-serie specifiek ontworpen voor werktuigmachine-toepassingen waar de asbelastingen lager zijn dan waarvoor de ALPHA-familie is ontworpen — en waar het installeren van een te grote motor zijn eigen problemen veroorzaakt: overtollige traagheid, grotere koppelingsvereisten, meer aandrijfstroom dan de versterkermodule hoeft te leveren, en een motor die ver onder zijn thermische capaciteit draait.

De 0,5 kW output bij 3.000 omw/min is geschikt voor de kogelomloopspindelaandrijvingen, positioneringsmechanismen en lichte voedingassen die te vinden zijn op compacte CNC-platforms. Bij 200 Hz nominale frequentie genereert de servoversterker de aandrijvomstandigheden die de motor nodig heeft om zijn volledige snelheidsbereik schoon te bereiken.

Dit wordt volledig binnen het aandrijfsysteem afgehandeld — de aansluiting van de machine is een standaard industriële spanning, en de 200 Hz is een interne operationele parameter, geen voedingsvereiste.

De B2-aanduiding bevindt zich aan de lichtere kant van de BETA-koppelhiërarchie. Voor het type machine waarop deze motor was gemonteerd, is dat precies correct. Een motor die goed is afgestemd op zijn belasting, draait koeler, trekt minder stroom en gaat doorgaans langer mee dan een te groot exemplaar dat hetzelfde werk doet.

Tapschoef — Wat het in de praktijk betekent

De tapschoef is het bepalende mechanische kenmerk van de A06B-0032-B577, en het is het kenmerk dat het meest waarschijnlijk een onwetende vervangingsorder zal verstoren.

In tegenstelling tot een rechte schacht — glad of met spie — gebruikt een tapschoef een precisiegeslepen conisch profiel om een zelfcentrerende, wrijvingsarme interferentiepassing te creëren met het bijpassende component. Poelies, koppelingen en aandrijvingselementen die voor dit schachttype zijn ontworpen, passen concentrisch zonder uitsluitend te vertrouwen op spiebanen of klemnokken, en ze kunnen schoon worden verwijderd en opnieuw worden geïnstalleerd wanneer de tapverbinding correct wordt verbroken.

In spindel- en precisiepositioneringstoepassingen waar concentriciteit en minimale schachtloop cruciaal zijn, is de tapschoef een bewuste technische keuze in plaats van een handige variant. Machines die rond dit schachttype zijn gebouwd, hebben componenten — poelies, koppelingsnaven, spantang-stijl adapters — geboord om de taphoek te matchen.

Het monteren van een motor met rechte schacht op die positie vereist het vervangen van die componenten, wat een motorwissel verandert in een aanzienlijk grotere klus. Verifieer altijd het schachttype op de geïnstalleerde motor voordat u een vervanging bestelt.

Oliekeerringen — Milieubescherming

De standaard oliekeerringen op de A06B-0032-B577 beschermen de lagerholtes en interne componenten van de motor tegen luchtverontreiniging, koelmiddeldamp en fijn stof dat routine is in CNC-bewerkingsomgevingen.

Bij een motor van dit formaat is lagervervuiling een van de belangrijkste oorzaken van voortijdige uitval — de lagerholtes zijn klein, en zelfs een bescheiden binnendringen van fijn schuurmiddel of koelmiddel breekt de smering snel af.

Standaard oliekeerringen dekken de operationele omstandigheden van de kleine werktuigmachines waarvoor deze motor is ontworpen. Ze zijn niet geschikt voor blootstelling aan hogedruk koelmiddelstralen of continue onderdompeling — toepassingen met die omstandigheden zouden een hogere beschermingsgraad vereisen.

Voor de typische installatieomgeving van een compacte CNC-draaibank of boormachine is de specificatie van de oliekeerring passend en is deze voldoende gebleken gedurende de lange servicegeschiedenis van de B2/3000 in deze toepassingen.

De conditie van de keerring is de moeite waard om te controleren bij elk gebruikt exemplaar. Een verharde, gescheurde of versleten schachtkeerring is een eenvoudig onderhoudspunt wanneer de motor uit de machine is, en het aanpakken ervan tijdens een revisie voorkomt het soort langzame lagervervuiling dat de levensduur van de motor verkort zonder zich aan te kondigen met een duidelijk direct symptoom.

Aandrijf- en Besturingscompatibiliteit

De A06B-0032-B577 is compatibel met Fanuc BETA-serie servoversterkermodules en integreert met de Fanuc CNC-besturingsplatforms die werden gekoppeld aan BETA-serie motoren tijdens de productieperiode van deze generatie — inclusief Series 0, 0i, en gerelateerde besturingen die werden gebruikt op de kleinere werktuigmachines waar de B2/3000 een standaard as-aandrijfkeuze was.

Servoversterkerparameters moeten worden geconfigureerd met de juiste motortypecode voor de B2/3000 voordat de as in bedrijf wordt genomen. Bij 0,5 kW en de bescheiden stroomafname van het B2-frame zijn de vereisten van de versterkermodule gering — maar de motortypeparameter moet nog steeds de daadwerkelijk geïnstalleerde motor weerspiegelen.

Het laten staan van parameters ingesteld voor een andere motor produceert snelheidslusgedrag variërend van een licht trage respons tot regelrechte instabiliteit, afhankelijk van hoe ver de instelling afwijkt van de B2/3000-specificatie.

Inkoop & Inspectie

De A06B-0032-B577 is verkrijgbaar via de markt voor gereviseerde en tweedehands servomotoren. Bij het inspecteren van een gebruikt exemplaar verdient de tapschoef bijzondere aandacht — controleer het tapoppervlak op slijtageplekken, krassen of enig bewijs dat het bijpassende component verkeerd is verwijderd (meestal door te hameren in plaats van een geschikte tapbreker te gebruiken).

Slijtage op de tap tast de interferentiepassing met de bijpassende poelie of koppelingsnaaf aan en kan loop veroorzaken die zich na installatie manifesteert als trillingen of aspositioneringsfouten.

Controleer de oliekeerringen op verharding en scheurvorming aan de lip — een veelvoorkomende bevinding bij motoren die lange tijd in opslag hebben gestaan.

Meet de driefasige wikkelweerstand op balans en verifieer de isolatieweerstand naar aarde. Draai de as met de hand om te voelen naar lagerweerstand of ruwheid.

De encoderconnector en kabeluitgang moeten schoon en onbeschadigd zijn. Een testbank inclusief een proefdraaien zonder belasting tot de nominale snelheid is de juiste verificatiestandaard voor elk exemplaar dat teruggaat naar een productiemachine.

Veelgestelde Vragen

V1: Waarom heeft deze motor een tapschoef in plaats van een rechte schacht?

De tapschoef zorgt voor een zelfcentrerende, wrijvingsarme interferentiepassing met bijpassende poelies en koppelingsnaven die een rechte schachtklemming niet altijd kan evenaren op het gebied van concentriciteit en betrouwbaarheid van de bevestiging.

Het wordt gebruikt in toepassingen waar schachtloop geminimaliseerd moet worden en waar het aandrijfcomponent verwijderbaar en opnieuw installeerbaar moet zijn met voorspelbare passing. Machines gebouwd rond dit schachttype hebben componenten die op de bijpassende tap zijn geboord — het monteren van een motor met rechte schacht vereist het vervangen van die componenten, daarom is verificatie van het schachttype vóór het bestellen van een vervanging essentieel.

V2: Met welke CNC-besturingen en aandrijvingen is de A06B-0032-B577 compatibel?

De B2/3000 BETA motor is ontworpen voor gebruik met Fanuc BETA-serie servoversterkermodules en is compatibel met Fanuc CNC-besturingsplatforms, waaronder Series 0, 0i, en gerelateerde generaties die worden gebruikt op kleine CNC-werktuigmachines.

De servoaandrijf-motortypeparameter moet correct worden ingesteld voor de B2/3000-specificatie voordat de as wordt bediend. Zoals bij elke BETA-serie motor, bevestig de compatibiliteit van de versterker vóór installatie — vooral als de machine een upgrade van de besturing of aandrijving heeft gehad sinds de oorspronkelijke bouw.

V3: Wat betekent "standaard oliekeerringen" in vergelijking met IP-geclassificeerde motorbescherming?

Standaard oliekeerringen beschermen de lagerholtes tegen luchtverontreiniging, koelmiddeldamp en binnendringend fijn stof onder normale bewerkingsomstandigheden. Ze zijn niet hetzelfde als een formeel geclassificeerde IP65 of IP67 afgedichte motorbehuizing, die gedocumenteerde bescherming biedt tegen gerichte waterstralen of tijdelijke onderdompeling.

Voor de kleine werktuigmachine-toepassingen waarvoor deze motor is ontworpen, zijn standaard oliekeerringen voldoende. Als de motorlocatie wordt blootgesteld aan directe koelmiddelsproeiers met een hoog volume, moet aanvullende afscherming of een motorvariant met een hogere beschermingsgraad worden overwogen.

V4: Is 0,5 kW voldoende vermogen voor een CNC-as-aandrijving?

Voor de machineklasse waarvoor deze motor is ontworpen — compacte CNC-draaibanken, kleine boor- en tapmachines, en speciale CNC-apparatuur met lichte mechanische belastingen — is 0,5 kW passend gespecificeerd, geen compromis.

Een motor die correct is gedimensioneerd voor de asbelasting, draait efficiënter en met meer thermische marge dan een te grote motor die hetzelfde werk doet. Als de toepassing zwaardere asbelastingen, langere slagen of snellere traverse-vereisten omvat, zou de volgende grotere frame-maat in de BETA- of ALPHA-serie de juiste specificatie zijn om te evalueren.

V5: Hoe inspecteer ik een gebruikte A06B-0032-B577 voordat ik deze opnieuw installeer?

Begin met het tapschoefoppervlak — controleer op slijtage, krassen of stootschade door onjuiste verwijdering. Deze defecten tasten de interferentiepassing met het bijpassende component aan en zijn moeilijk te corrigeren zonder gespecialiseerde bewerking. Controleer de oliekeerringen op verharding of scheurvorming aan de lip.

Meet de driefasige wikkelweerstand op balans tussen alle fasen en verifieer de isolatieweerstand naar aarde.

Draai de as met de hand om de lagerconditie te beoordelen. Inspecteer de encoderconnector op corrosie van de pinnen en de kabeluitgang op schade. Voor elke motor met een onzekere servicegeschiedenis is een proefdraaien zonder belasting tot 3.000 omw/min met encoder signaalverificatie de juiste standaard voordat deze weer in gebruik wordt genomen.
