A06B-0033-B077 Fanuc AC servomotor A06B0033B077 AO6B-OO33-BO77

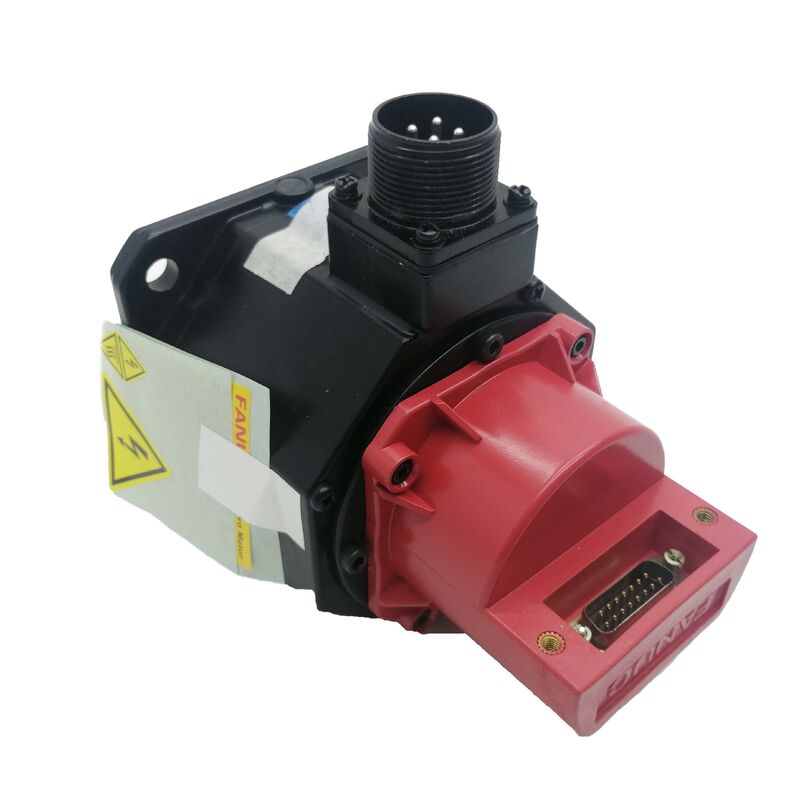

Fanuc A06B-0033-B077 B-serie AC servomotor B3/3000

Deelnummer:A06B-0033-B077

Serie:AC-servomotor van de serie B

Model:B3 / 3000

Voorwaarde:Vernieuwd / Ruil / Overschot

Overzicht

DeFanuc A06B-0033-B077is een compacte wisselstroomservomotor van de B-serie, model B3/3000, die een van de krachtigere eenheden in de eerdere servomotorgeneratie van Fanuc vertegenwoordigt voordat de ALPHA- en BiS-families overnamen.

Met een nominale doorlopende uitgang van 0,5 kW, 5,3 A en 191 V, draait het tot een maximum van 3.000 RPM en levert het betrouwbare prestaties op de gesloten lus door middel van de geïntegreerde I32B-inkrementele encoder.

De rechte as en het schone motorprofiel maakten het eenvoudig om te integreren in de CNC-machinewerktuig aandrijvingen van zijn tijd, en veel van die machines werken nog steeds.

De B3/3000 bevindt zich een stap boven de B2/3000 in de koppelhiërarchie van de B-serie.

Deze incrementele stap in de motorframe grootte brengt een bescheiden, maar betekenisvolle toename van het koppel uit relatief tot de B2 genoeg om materie op assen die de lichtere motor harder dan ideaal geduwd.5 kW, beide zijn stevig in de compacte servo-categorie, maar het iets grotere frame van de B3 betekent een meer consistente thermische prestaties onder aanhoudende werkcycli waar de B2 warmer zou draaien.

Dit is een motor die haar reputatie heeft verdiend door jarenlange productiedienst, niet door indrukwekkende kopcijfers.

Het is volgens geen enkele moderne maatstaf een krachtige eenheid, maar op de machines waarvoor het is ontworpen, heeft het zijn toegewezen as betrouwbaar behandeld, heeft het lange onderhoudsintervallen opgebouwd,Het is duidelijk dat het niet zo moeilijk is omDat is de reden waarom er nog steeds een actieve markt is voor bruikbare A06B-0033-B077 eenheden.

Belangrijkste specificaties

De B-serie in de motorgeschiedenis van Fanuc

De wisselstroomservomotoren van de B-serie behoren tot een eerder hoofdstuk van de servomotorenontwikkeling van Fanuc, een generatie die voorafgaat aan de ALPHA-red-cap-motoren en de latere BiS absolute encoder-serie.

Deze motoren werden ontworpen en gebouwd toen de CNC-machine-industrie overging van gelijkstroomservo-aandrijvingen naar wisselstroomservo-technologie, en ze leverden een betrouwbaar platform tijdens die verschuiving.

De machines waarin ze werden geïnstalleerd zijn nu ouder, maar een aanzienlijk aantal blijft productief in werkplaatsen, onderhoudsfaciliteiten,en productielijnen waarbij de economische voordelen van het in bedrijf houden van een bewezen machine de kosten van vervanging opwegen.

Voor de B3/3000 specifiek, de 3000 RPM snelheidscategorie geplaatst in het midden van de B-serie bereik, niet de compacte top-snelheid eenheden aan de lichtere kant, en niet de langzamere,zwaarere koppelmotoren verder in de familie.

Het was een geschikte servo voor algemeen gebruik voor de assen waaraan het was toegewezen, en zijn 191 V / 5.3 A elektrische ratings zijn goed binnen wat Fanuc's servo versterkers van die generatie zijn ontworpen om continu te behandelen.

I32B Encoder & Control in gesloten lus

De I32B is een inkrementele encoder gemonteerd aan de achterkant van de motor, die de positie- en snelheidsfeedbacksignalen levert die de servo aandrijving nodig heeft voor nauwkeurige asbesturing.

Inkrementele encoders genereren positiegegevens ten opzichte van een referentiemarkerpuls, wat betekent dat de machine de absolute aspositie vaststelt door middel van een homingsequentie bij elke opstart.Dit is standaard praktijk voor de CNC-platformen deze motor werd gekoppeld aan de controle beheert homing als onderdeel van de normale operationele volgorde.

De impulsuitgang van de I32B voedt direct de feedback van de servoversterker, waardoor de snelheids- en positiecontrole lussen worden gesloten.

De resolutie is geschikt voor de positiegenauigheidsvereisten van de werktuigmachine toepassingen waarvoor de B3/3000 is ontworpen. any replacement motor sourced for this application must carry the same I32B encoder specification — fitting a motor with a different encoder type or resolution without corresponding servo drive parameter changes will produce position scaling errors and may trigger encoder fault alarms during axis operation.

Bij gebruikte apparaten is de codeerder vaak het meest onderzochte onderdeel.en geaccumuleerde trillingsmoeilijkheden zijn de meest voorkomende coderfouten op motoren van de B-serie met een lange gebruiksgeschiedenis.

A motor with a faulty encoder will typically present as an axis position error or runaway condition at the drive — not always immediately obvious as an encoder fault until proper diagnostics are applied.

Rechte as en mechanische integratie

De eenvoudige rechte as van de A06B-0033-B077 is ontworpen voor gebruik met precisie-servo-koppelingen van blaasbalg-, kaak- of schijttypen die koppel door de klemkracht op de asdiameter overbrengen.Dit is de standaardopstelling voor servo-gekoppelde kogelschroefassen op de klasse machines waarop de B3/3000 is gemonteerd.

Zonder sleutelgang is de installatie van de as afhankelijk van een correct koppelklemmoment, dat bij de herinstallatie moet worden gecontroleerd in plaats van geacht.

De compacte fysieke afmetingen van de motor volgen de normen van de B-serie voor de B3-kaderklasse.

Montageboutenpatronen, as afmetingen en verbindingsposities zijn binnen de serie consistent,die de aankoop van vervangende apparaten vereenvoudigt ∙ een correct gespecificeerde gelijksoortige eenheid moet zonder wijziging in de bestaande machine worden gemonteerd.

Beschikbaarheid en praktische aankoop

De A06B-0033-B077 wordt niet meer geproduceerd.en uitwisselingsprogramma's uitgevoerd door gespecialiseerde servo-reparatiebedrijven.

Voor installaties met machines die van deze motor afhankelijk zijn, is de keuze meestal tussen een gerenoveerde originele eenheid en een upgrade van de volledige as aandrijving de kosten-batenanalyse beveelt aan dat de oorspronkelijke specificatie wordt gehandhaafd zolang in bedrijf zijnde motoren kunnen worden aangekocht.

Bij de beoordeling van een gerenoveerde A06B-0033-B077 moet worden voldaan aan gedocumenteerde testresultaten in plaats van alleen een visuele inspectie.

Een motor die een visuele controle doormaakt, kan nog steeds een gecompromitteerde isolatie hebben, marginale lagersituatie of een verminderde encoder-uitgang die alleen onder belasting wordt weergegeven.

Opgeknapte eenheden van gerenommeerde servo-reparatiefaciliteiten zullen vóór de verkoop zijn getest op deze parameters en op een motor van deze leeftijd, die verificatie is van belang.

Veelgestelde vragen

V1: Welke Fanuc servo-aandrijving en CNC-besturing is compatibel met de A06B-0033-B077?

De B3/3000 is ontworpen voor gebruik met Fanuc B-serie compatibele servoversterkers van dezelfde generatie als de motor.Het integreert met oudere Fanuc CNC-besturingsplatforms die tijdens de productieperiode van deze motor aanwezig waren.

Bij gebruik van de motor in een retrofit- of reparatiescenario moet worden bevestigd dat de servoversterker de I32B-encoder-interface ondersteunt en dat de motortypeparameter overeenkomt met de specificatie B3/3000.Het mengen van motorgeneraties zonder controle op de compatibiliteit van de aandrijving is een veel voorkomende oorzaak van problemen bij de inbedrijfstelling.

V2: Is de A06B-0033-B077 nog beschikbaar als nieuw van Fanuc?

Deze motor wordt niet meer geproduceerd, maar we kunnen herstelde originele, geverifieerde overschotten van nieuwe en oude voorraden en uitwisselingsprogramma's van gespecialiseerde servomotorreparatiebedrijven kopen.

Voor machines die afhankelijk zijn van deze motor,Het opzetten van een relatie met een betrouwbare reparatieleverancier of het op de plank houden van een gecontroleerde reserve is de meest praktische uitkomst tegen ongeplande stilstand.

V3: Wat is het verschil tussen de B3/3000 en de B2/3000 in dezelfde serie?

Beide motoren draaien tot 3.000 RPM en delen dezelfde I32B-encoder en rechte asconfiguratie.die een bescheiden toename van het continue koppel en een verbeterde thermische kopruimte biedt bij aanhoudend gebruik.

De elektrische ratings verschillen dienovereenkomstig. ze zijn niet rechtstreeks uitwisselbaar - de montage afmetingen, asgrootte en servo aandrijving parameters moeten allemaal overeenkomen met de geïnstalleerde motor specificatie.

V4: Hoe identificeer ik een storing van de I32B-encoder op deze motor?

Een coderfout op de B3/3000 komt meestal voor als een fout in de aspositie, onregelmatig snelheidsgedrag of een coderfout alarm bij de servo aandrijving.Veel voorkomende oorzaken zijn koelmiddelverontreiniging in de encoder behuizing, corrosie van de connectorpen en signalendegradatie door opgehoopte trillingen.

Confirming encoder failure specifically requires checking the encoder signal output with an oscilloscope or servo test unit — a clean quadrature signal at the correct pulse count rules out the encoder as the fault source.

V5: Wat moet ik voor de installatie controleren op een gebruikte A06B-0033-B077?

Controleer de driefasige wikkelweerstand op evenwicht in alle fasen en meet de isolatieweerstand van de wikkels tot de aarding ‡ beide geven de wikkelingstoestand aan.Draai de as met de hand om te voelen voor lager ruwheid of trek.

Controleer of de encoderconnector corrosief is en of de uitgang van de kabel beschadigd of gescheurd is; controleer of de as recht is en dat er geen zichtbare uitslag of beschadiging is op het aansluitpunt.Voor elke eenheid met een onbekende achtergrond, is een volledige test op de testbank, met inbegrip van een start zonder belasting en een verificatie van het signaal van de codeerder, de minimumnorm voordat het opnieuw in gebruik wordt genomen.
