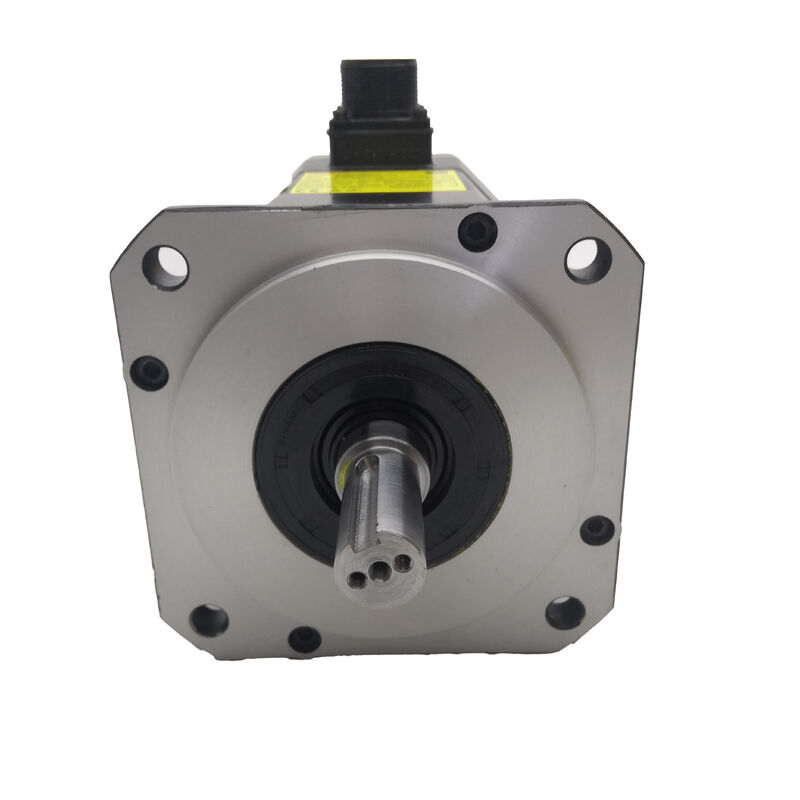

Fanuc A06B-0075-B203 | Beta iS Serie AC Servomotor BiS 8/3000 — 1,2 kW, Rechte As

Onderdeelnummer: A06B-0075-B203

Serie: Beta iS (BiS) AC Servomotor

Model: BiS 8 / 3000

Conditie: Nieuw / Gerenoveerd / Wisselstuk Beschikbaar

Overzicht

De Fanuc A06B-0075-B203 is een compacte, snelle AC servomotor uit Fanuc's Beta iS serie — de BiS 8/3000, een lichtgewicht motor gebouwd voor CNC-as toepassingen waar precisie positionering, snelle dynamische respons en een kleine fysieke voetafdruk allemaal belangrijk zijn.

Met continu 1,2 kW vermogen, een aanloopkoppel van 7 Nm en een maximumsnelheid van 3.000 RPM, is dit een motor die gekalibreerd is voor het lichtere segment van de as-aandrijvingen — secundaire assen, sub-as positioneringsaandrijvingen en het soort hulp-CNC-functies waarbij een compacte, goed geïntegreerde servo zijn werk stil en betrouwbaar doet gedurende een lange levensduur.

De BiS-familie was Fanuc's praktische antwoord op een reële industriële vraag: hoe geef je machinefabrikanten een moderne, digitaal geïntegreerde servomotor die consistent presteert zonder de overheadkosten van de Alpha iS-serie voor elke as van de machine?

Voor assen met een lichtere belasting waar het koppel- en snelheidsbereik van de BiS 8/3000 goed past, is het antwoord eenvoudig. Deze motor heeft zijn weg gevonden naar een breed scala aan CNC-draaibanken, kleine verticale bewerkingscentra en meerassige productiemachines waar de aandrijfvereisten duidelijk zijn gedefinieerd en de beschikbare installatieruimte beperkt is.

Belangrijkste Specificaties

Compact Frame, Capabele Output

De 8 in de modelaanduiding BiS 8/3000 plaatst deze motor aan de lichtere kant van het Beta iS-koppelbereik. Dat is geen beperking — het is een specificatie. Een motor die is afgestemd op zijn belasting, werkt efficiënter, genereert minder warmte en gaat langer mee dan een te grote unit die ver onder zijn nominale output presteert.

Het aanloopkoppel van 7 Nm en het continue vermogen van 1,2 kW zijn juist gedimensioneerd voor de kogelomloopspindelsteek en de inertiebelastingen die typisch zijn voor compacte CNC-asconfiguraties, en de maximale snelheid van 3.000 RPM geeft hem echte flexibiliteit voor zowel positionerings- als snijvoedingsvereisten.

Bij een nominale frequentie van 133 Hz genereert het aandrijfsysteem de elektrische omstandigheden die de motor nodig heeft om die 3.000 RPM-grens te bereiken met een schone koppelafgifte.

Deze frequentie wordt intern door de servo-versterker gegenereerd uit de 200–230 VAC voedingsingang — de netvoeding is standaard industriële spanning, en de aandrijving regelt de frequentieconversie transparant.

De nominale stroom van 4,9 A is bescheiden in vergelijking met de grotere BiS-framegroottes, wat betekent dat de stroomvereisten van de versterkermodule dienovereenkomstig licht zijn — een praktisch punt wanneer de ruimte in de aandrijfschakelkast of de elektrische infrastructuur een overweging is.

Waar Deze Motor Wordt Gebruikt

De A06B-0075-B203 komt het meest voor op de lichtere as-aandrijvingen van kleine CNC-draaibanken, compacte verticale bewerkingscentra, coördinatenboormachines en draadvonkmachines waar de asbelastingen constant zijn en ruim binnen het continue vermogen van de motor vallen.

Hij wordt ook aangetroffen op hulpassen van grotere machines — vierde-as draaitafels, sub-spil Z-aandrijvingen, of tailstock positionering — waar de mechanische belasting licht is, maar nauwkeurige servobesturing nog steeds vereist is.

Gezien de brede compatibiliteit van de BiS-serie met Fanuc's digitale servo-versterkerbereik en meerdere CNC-besturingsgeneraties, duikt deze motor ook op in retrofitprojecten waar een oudere as-aandrijving moet worden bijgewerkt naar de huidige feedback- en aandrijvingsnormen zonder een volledige besturingsvervanging.

De BiS 8/3000 is een praktische keuze in die scenario's wanneer de asbelasting binnen het bereik valt.

Aandrijf- en Besturingscompatibiliteit

De A06B-0075-B203 is compatibel met Fanuc Beta-serie digitale servo-versterkermodules en integreert met een breed scala aan Fanuc CNC-besturingsplatforms — inclusief de Series 0i-Mate, 0i, 16i, 18i en 21i.

De servo-versterker moet worden geparametreerd met de juiste motortypecode voor de BiS 8/3000 voordat de as onder belasting wordt gebruikt. Het correct instellen van de motortypeparameter is belangrijk: een onjuiste instelling resulteert in een snelheidslusgedrag dat varieert van licht verminderde prestaties tot regelrechte instabiliteit, afhankelijk van hoe ver de parameter afwijkt van de werkelijke motorspecificatie.

Voor machines die sinds de oorspronkelijke bouw controle- of aandrijfupgrades hebben ondergaan, controleer of de bestaande servo-versterker de BiS-serie encoder-interface ondersteunt. Eerdere analoge aandrijfgeneraties zijn mogelijk niet direct compatibel en vereisen mogelijk een interface-wijziging naast de motor.

Encoder & Feedback

De B203-suffix geeft aan dat deze variant de Fanuc BiA 128-serie encoder gebruikt — een seriële absoluut-capabele encoder die feedback met hoge resolutie ondersteunt.

Afhankelijk van de specifieke aandrijving en besturingsconfiguratie waarmee hij is gekoppeld, ondersteunt deze encoder zowel absolute als incrementele feedbackmodi, wat deze motor flexibiliteit geeft over een reeks Fanuc besturingsgeneraties met verschillende feedbackverwerking.

Net als bij alle vervangende servomotoren moet de encoder-specificatie op de vervangingseenheid overeenkomen met het origineel. Het installeren van een motor met een ander type encoder — zelfs binnen dezelfde BiS-frameklasse — kan het gedrag van absolute positiebehoud, homing-sequenties en in sommige gevallen het vermogen van de aandrijving om de motor correct te herkennen bij het opstarten beïnvloeden.

Inkoop & Conditie Opmerkingen

De A06B-0075-B203 wordt actief verhandeld op de markt voor gerenoveerde en tweedehands servomotoren. Bij het beoordelen van een gebruikte unit, inspecteer de encoderconnector zorgvuldig — dit is statistisch gezien het meest voorkomende faalpunt op BiS-serie motoren met een uitgebreide servicegeschiedenis, en connectorpincorrosie of kabelbeschadiging bij de uitgang is visueel gemakkelijk te over het hoofd te zien, maar zal intermitterende positiefouten veroorzaken die frustrerend zijn om te diagnosticeren op de machine.

Meet de driefasige wikkelweerstand op balans, controleer de isolatieweerstand naar aarde, en roteer de as met de hand om de conditie van de lagers te bevestigen. Een schone, licht gebruikte unit van een gerenommeerde bron zou goed moeten testen op al deze controles en soepel moeten draaien op een testbank voordat deze wordt geïnstalleerd.

FAQ

V1: Met welke servo-aandrijving en CNC-besturing werkt de A06B-0075-B203?

Deze motor is ontworpen voor gebruik met Fanuc Beta-serie digitale servo-versterkermodules. Hij is compatibel met Fanuc CNC-besturingsplatforms, waaronder de 0i-Mate, 0i, 16i, 18i en 21i families. Vóór ingebruikname moet de servo-versterker motortypeparameter worden ingesteld om overeen te komen met de BiS 8/3000 specificatie.

Een onjuiste motortypecode is een van de meest voorkomende oorzaken van as-instabiliteit na een motorvervanging en moet altijd worden geverifieerd vóór de eerste asbeweging.

V2: Wat betekent de 7 Nm aanloopkoppel voor de asselectie?

Aanloopkoppel is het maximale koppel dat de motor levert bij nul toeren — de pieksterkte die beschikbaar is voor asversnelling vanuit stilstand en voor het vasthouden van de positie tegen een aangelegde belasting. Het is onderscheiden van het continue nominale koppel, dat de thermische limiet voor continue werking weerspiegelt.

Bij het selecteren van een motor voor een as bepaalt het aanloopkoppel of de motor de gecombineerde mechanische inertie van de as binnen de vereiste cyclustijd kan versnellen. Voor assen waar de BiS 8/3000 een juiste match is, is 7 Nm voldoende; voor zwaardere belastingen moet een grotere BiS- of Alpha iS-motor worden overwogen.

V3: Is 1,2 kW voldoende voor een primaire CNC-bewerkingsas?

Dat hangt af van de machine en de as. Op compacte CNC-draaibanken en kleine verticale bewerkingscentra waar de bewegende massa licht is en de snijkrachten gematigd zijn, is 1,2 kW volledig geschikt voor primaire X- en Z-as-aandrijvingen.

Op grotere machines met zwaardere zadel, werktafels of agressieve snijvereisten, zou een motor met een hoger vermogen de juiste specificatie zijn. Het afstemmen van de motor op de werkelijke asbelasting — en niet simpelweg het gebruiken van de grootste beschikbare motor — is de juiste technische aanpak.

V4: Wat is het verschil tussen de A06B-0075-B203 en andere varianten in de A06B-0075-serie?

De A06B-0075-familie deelt hetzelfde BiS 8 motorframe en basis specificaties over varianten heen. De suffix (B103, B203, B303, etc.) geeft doorgaans verschillen aan in encoder type, remconfiguratie of as specificatie.

De B203-variant gebruikt een specifiek encoder type en heeft geen geïntegreerde rem. Controleer vóór het kruisverwijzen met een andere suffix of het encoder type, de asconfiguratie en de remstatus overeenkomen met de vereisten van de machine — functionele verschillen tussen suffixvarianten kunnen compatibiliteitsproblemen veroorzaken als ze zonder verificatie worden vervangen.

V5: Welke inspectiestappen zijn het belangrijkst voor een gebruikte A06B-0075-B203?

Geef prioriteit aan de encoder connector en de kabeluitgang — vervuiling of corrosie hier is de meest voorkomende oorzaak van positiefeedbackfouten op gebruikte BiS-serie motoren. Daarna, meet de driefasige wikkelweerstand op balans tussen alle fasen en controleer de isolatieweerstand naar aarde (een gezonde motor leest ruim boven de 1 MΩ).

Draai de as met de hand om de conditie van de lagers te beoordelen — ruwheid of weerstand duidt op lagerslijtage. Voor elke unit met een onbekende servicegeschiedenis is een volledige test op de testbank, inclusief verificatie van het encoder signaal en een proefdraai zonder belasting tot 3.000 RPM, de juiste standaard voordat deze opnieuw wordt geïnstalleerd in een productiemachine.
