Eén diepdruk in zes kleuren
>
|
| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A06B-0121-B077 |
Deelnummer:A06B-0121-B077
Model:AC3 / 2000
Encoder:I64-pulscoder
Schacht:Taper Shaft
Status:Afgesloten door de fabrikant
Voorwaarde:Vernieuwd / Ruil / Overschot

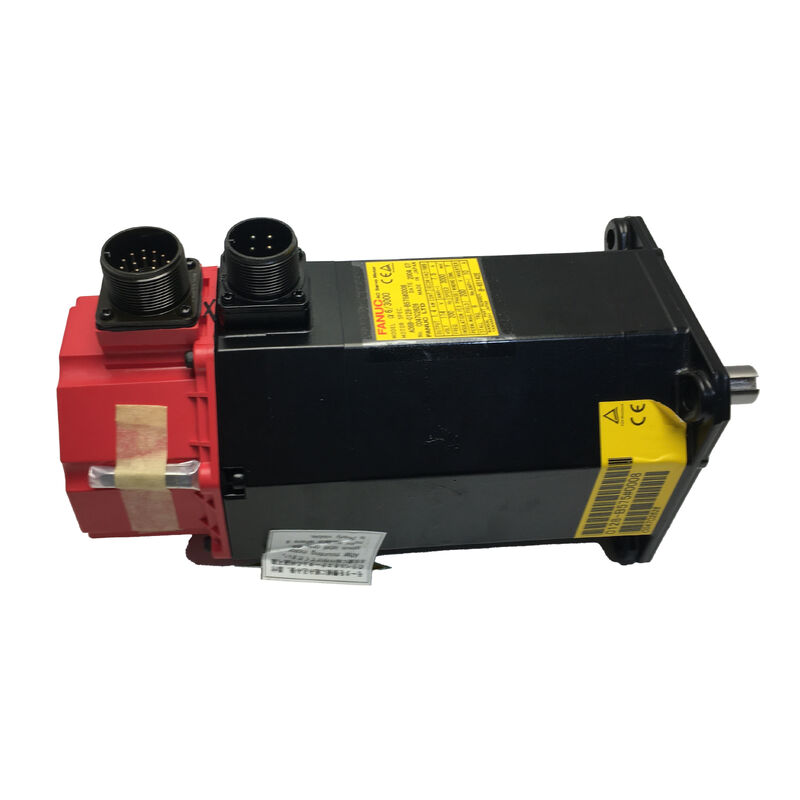

DeFanuc A06B-0121-B077is een wisselstroomservomotor van de eerdere wisselstroomservomotorgeneratie van Fanuc model AC3/2000 met een vermogen van 2,000 t/min met een I64-impulscoder voor gesloten-loop-feedback en een conische schachtuitgang voor precisiemechanische koppeling.
This motor predates the ALPHA and BETA series families that followed it and belongs to the period when Fanuc was establishing the AC servo architecture that would go on to define CNC machine tool drives for decades.
Fanuc heeft dit model sindsdien stopgezet, maar dat betekent niet dat de machines waarin het is ingebouwd, met pensioen gaan.
CNC-apparatuur die is gebouwd rond de AC3/2000 blijft productief in winkels en faciliteiten waar de kosten van het onderhoud van een beproefde machine opwegen tegen de kosten en storingen van een volledige hertooling.Voor deze verrichtingen, is een betrouwbare bron van bruikbare A06B-0121-B077 eenheden niet een gemak, het is een onderhoudsnood.
De conische as en de I64-pulscoder zijn de twee kenmerken die dit een specifiek en niet uitwisselbaar item maken.
Beide definieert de mechanische en elektrische interface die de motor maakt met de machine, en beide moeten exact overeenkomen bij het verkrijgen van een vervanging.Het begrijpen van wat elk doet en waarom het belangrijk is, is het praktische startpunt voor iedereen die met deze motor in het veld werkt..
| Parameter | Waarde |
|---|---|
| Model | AC3 / 2000 |
| Maximale snelheid | 2,000 RPM |
| Type as | Taper Shaft |
| Encoder | I64-pulscoder |
| Toepassing | CNC-asdrijving |
| Status van de fabrikant | Afgesloten |
The AC3 designation placed this motor in a specific torque class within Fanuc's early AC servo motor range — one step above the AC2 and below the heavier AC6 and AC12 families that handled the more demanding axis drives of the era.
Bij maximaal 2.000 RPM, the AC3/2000 was applied to axes where moderate speed and controlled torque output were the priorities — the kind of steady feedrate performance and repeatable positioning that production CNC work demands.
Deze motoren werden gekoppeld aan Fanuc AC-servo-aandrijvingssystemen van dezelfde generatie en geïntegreerd met de Fanuc CNC-besturingsplatformen die tijdens hun productieperiode actief waren.Volgens de maatstaven van wat er daarna kwam, de elektronica is ouder, maar de fundamentele motorconstructie is duurzaam en eenheden die goed onderhouden en opgeslagen zijn, blijven betrouwbaar werken in hun oorspronkelijke toepassingen.
De AC3/2000 werd gemonteerd op een reeks kleine en middelgrote CNC-machinewerktuigen van meerdere OEM-merken die in deze periode gestandaardiseerd waren op Fanuc-servosystemen.
De geïnstalleerde basis is breed genoeg dat de storingsmodus, de servicevereisten en de prestatiekenmerken van de motor binnen de gespecialiseerde servo-reparatiegemeenschap goed worden begrepen.
De conische as van de A06B-0121-B077 is een bewerkte kegelvormige profiel die een zelfcentrerende interferentie creëert die past bij het koppelingsdrijfcomponent.of een rechtstreeks aandrijfelement dat is geboord tot de overeenkomstige aftakeling.
Dit ontwerp zorgt voor een concentrische mechanische aansluiting zonder terugslag, zonder alleen gebruik te maken van sleutels of schachtklemmen.en het mogelijk maakt om het aangedreven onderdeel te verwijderen en opnieuw te installeren met herhaalde inzet elke keer, mits de juiste verwijderingsprocedure wordt gevolgd.
Op een machine die is ontworpen rond een conische asmotor, worden de aangedreven componenten katrolen, knooppunten, wat de motor ook aansluit geboord om aan deze specifieke conische geometrie te voldoen.Het vervangen door een rechte as motor vereist het veranderen van die componenten als goed, waardoor wat een motorverwisseling zou moeten zijn, in een aanzienlijk grotere mechanische klus wordt omgezet.
Dit is de reden waarom het verifiëren van het schachttype vóór het bestellen van een vervanging niet facultatief is: het op de locatie aankomen met de verkeerde schachtconfiguratie vertraagt de reparatie en voegt kosten toe die hadden kunnen worden vermeden.
Bij het inspecteren of verwijderen van het aandrijvingselement van een conische asde aftakeling moet correct worden gebroken ?? met behulp van een geschikte trekker of aftakelingsmethode ?? in plaats van het onderdeel met slaggereedschap af te drijven.
Onjuiste verwijdering maakt het conische oppervlak schaars, wat de interferentie bij herinstallatie vermindert en kan leiden tot uitloop die tijdens de werking trillingen of positiefouten veroorzaakt.
De I64 is een pulscoder Fanuc's terminologie voor de inkrementele encoder geïntegreerd in de achterkant van de motorbehuising die positie- en snelheidsfeedbacksignalen aan de wisselstroomservo aandrijft.
Het genereert positiepulsen die worden verwezen naar een markerkanaal, waarbij de homingsequentie van de machine de absolute asreferentie bij elke opstart vaststelt.Dit is de standaard feedback architectuur voor de CNC platforms deze motor werd gekoppeld aan.
De "64" in de I64-benaming verwijst naar de karakteristiek van de pulsmengsel van de encoder, die de resolutie van de positiefeedback bepaalt die beschikbaar is voor de servo-aandrijving.
This resolution must be matched between the motor and the drive system — fitting a motor with a different pulse coder specification without updating the servo drive parameters will produce position scaling errors and may generate encoder fault alarms that prevent the axis from operating.
De toestand van de pulscodeerder is een van de eerste dingen die moet worden geëvalueerd op een gebruikte AC3/2000-motor.de behuizing van de pulscodeerder en de connector zijn veel voorkomende storingpunten.
Beschadigde connectoren, gecorrodieerde pinnen, and contamination inside the pulse coder housing all produce intermittent or degraded feedback signals that present as axis position errors or runaway conditions at the drive — often misdiagnosed as drive faults before the pulse coder is identified as the source.
Fanuc stopte met de productie van de A06B-0121-B077 toen de productlijn evolueerde en de nieuwere generaties motoren hem vervangen.en nieuwe fabrieksvoorraden zijn niet via standaardkanalen beschikbaar.
Voor installaties met machines die daarvan afhankelijk zijn, zijn de opties gereviseerde originelen afkomstig van gespecialiseerde servomotorbedrijven, geverifieerde nieuwe-oude voorraad eenheden indien beschikbaar,en uitwisselingsprogramma's die een like-for-like vernieuwde eenheid in ruil voor de mislukte kern terug te keren.
Een goed uitgevoerde renovatie van een AC3/2000-motor omvat het inspecteren en testen van de wikkeling, het vervangen van het lager, de evaluatie van de pulscoder en, indien nodig, het vervangen of repareren, het inspecteren van de conische as,en een volledige opstarttest voordat de eenheid weer in voorraad wordt gebracht.
Dit is de standaard die van belang is ∙ een motor die alleen visuele inspectie doormaakt, is niet hetzelfde als een motor die onder belasting is getest en is geverifieerd op al zijn belangrijkste parameters.
Voor installaties met een hoge bedrijfsduur is het eenvoudig om een gecontroleerde reserve A06B-0121-B077 op de plank te houden om het risico te beperken.
Bij een niet meer geproduceerde motor schommelt de markt en is de beschikbaarheid niet gegarandeerd.Als je merkt dat er weinig bruikbare apparaten zijn als je machine uitvalt, is dat het ergste moment om dat te ontdekken..
V1: De A06B-0121-B077 wordt niet meer geproduceerd. Zijn gerenoveerde eenheden betrouwbaar voor productie?
Ja, op voorwaarde dat ze afkomstig zijn van een gerenommeerde servo-reparatiefaciliteit die gedocumenteerde testen uitvoert in plaats van alleen visuele inspectie.
Een goed gerenoveerde AC3/2000 heeft zijn lagers vervangen, de wikkels op weerstandsbalans en isolatie-integriteit getest, de pulscoder geëvalueerd,en een volledig leeglopende run-up voorafgaand aan de verkoopDe kwaliteit van de renovatie varieert aanzienlijk tussen de leveranciers.
V2: Kan de A06B-0121-B077 worden geüpgraded naar een nieuwere Fanuc ALPHA- of BETA-motor?
In principe is een generatie-upgrade mogelijk, maar het is geen eenvoudige uitwisseling.en feedback interface verschillen allemaal tussen de AC3 generatie en latere ALPHA of BETA serie motoren.
Een servo-aandrijving wordt meestal vereist naast de motorwisseling, en de CNC-besturing moet het nieuwe motor- en encodertype ondersteunen.Dit kan logisch zijn voor een eenvoudige vervanging van de motor, heeft een vergelijkbare AC3/2000-eenheid veel minder risico's en verstoringen.
V3: Wat gebeurt er als de I64-pulscoder beschadigd is? Kan de motor nog steeds worden gebruikt?
De pulscoder is de positie en snelheidsfeedbackbron die de servo aandrijving nodig heeft om de besturingslus te sluiten.Een mislukte of aangetaste pulscoder produceert positiefouten, asverschuiving, of codeerfoutsignalen die een normale werking verhinderen.
In some cases the pulse coder can be replaced as a separate assembly by a specialist servo repair facility — whether this is viable depends on the extent of damage and the condition of the motor's encoder mounting interface.
V4: Hoe belangrijk is het correct verwijderen van de conische as bij het onderhouden van deze motor?
De conische as is afhankelijk van een precisie-interferentie tussen de motoras en de aandrijving.Als de katrolen of koppelnavel wordt weggedwongen met slaggereedschappen in plaats van met een juiste koppelbrekende trekker te worden verwijderd, wordt het conische oppervlak getekend.
Een getekende conie veroorzaakt bij de herinstallatie een onvolmaakte interferentie, wat resulteert in schachtrunning en uitloop op de aandrijfas manifesteert zich als trilling, positiefout,en versnelde lagers slijtageEen correcte verwijderingsprocedure is niet optioneel op een conische asmotor.
V5: Wat zijn de meest voorkomende storingsmodus op de AC3/2000 op deze leeftijd?
Lagerkleding is de meest voorkomende bevinding bij motoren met een lange gebruiksgeschiedenis ∙ de symptomen zijn asroofheid, hoorbaar lawaai tijdens het werken en uiteindelijk trillingen die de asnauwkeurigheid beïnvloeden.
Een storing van de pulscoder door verontreiniging van het koelmiddel of afbraak van de connector is het tweede meest voorkomende probleem, meestal als positiefeedbackfouten of aswaarschuwingen.De afbraak van de isolatie van het wikkelen door aanhoudende overbelasting of het binnendringen van koelmiddelen komt minder vaak voor, maar is ernstiger.Alle drie kunnen worden geïdentificeerd door middel van de juiste testbank voordat ze opnieuw worden geïnstalleerd.
