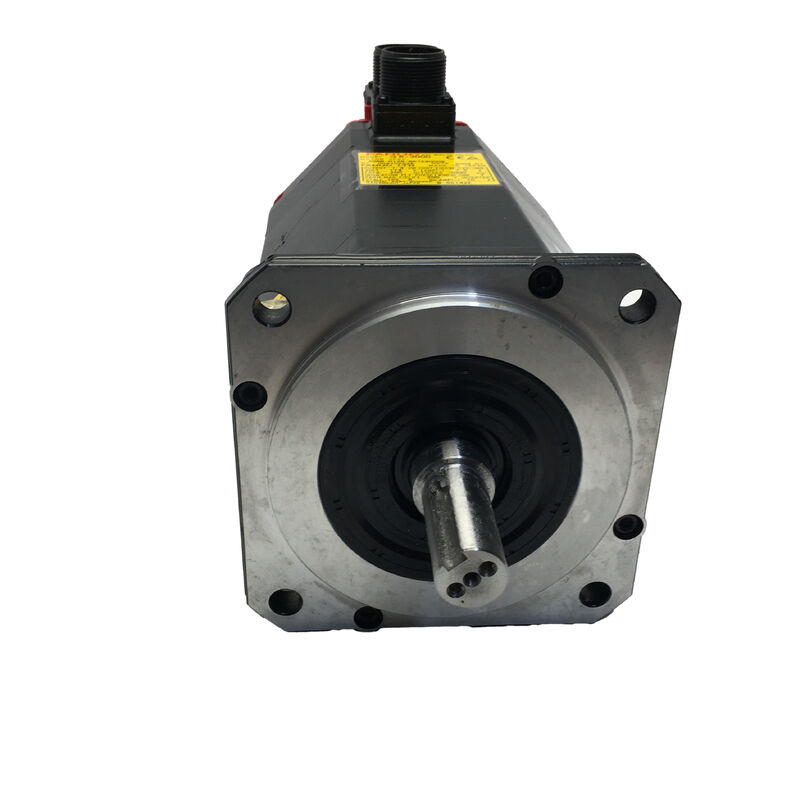

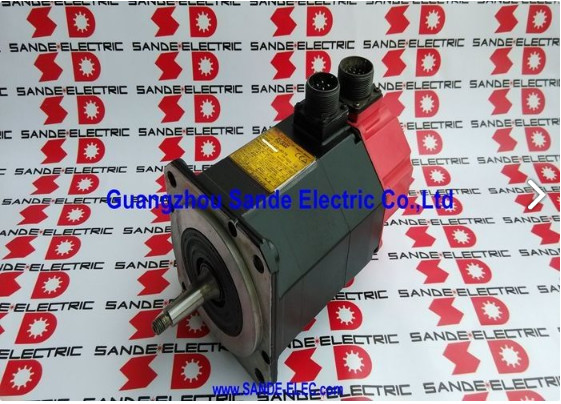

A06B-0128-B077 Fanuc AC servomotor A06B0128B077 AO6B-OI28-BO77

Fanuc A06B-0128-B077 | ALPHA Serie AC Servomotor A6/3000 — 1,4kW, Tapschacht, I64 Encoder, IP67

Onderdeelnummer: A06B-0128-B077

Serie: ALPHA AC Servomotor

Model: A6 / 3000

Status: Niet meer geproduceerd door fabrikant — Gereviseerde & Surplusvoorraad beschikbaar

Conditie: Gereviseerd / Surplus

Overzicht

De Fanuc A06B-0128-B077 is een compacte, snelle ALPHA serie AC servomotor — model A6/3000 — uit Fanuc's gevestigde rode-kap motor generatie die de CNC-werktuigmachine-industrie decennia lang van productief dagelijks gebruik heeft voorzien.

Met een nominaal vermogen van 1,4 kW en een aanloopkoppel van 6 Nm, draaiend tot 3.000 omw/min op een 114V driefasige voeding bij 200 Hz en een continue stroomopname van 7,5 A, is dit een doelbewust lichtgewicht motor gebouwd voor de hulpassen en secundaire positioneringsaandrijvingen van kleine tot middelgrote CNC-werktuigmachines.

Twee fysieke kenmerken definiëren deze variant binnen de A6/3000 familie: de tapschacht en de IP67-afdichting.

De tapschacht creëert een zelfcentrerende interferentiepassing met het aangedreven onderdeel — een ontwerpkeuze gemaakt voor precisie, herhaalbaarheid en betrouwbare koppeloverdracht onder het belasting- en cyclisiteitsprofiel van de assen waarvoor deze motor is gespecificeerd.

De IP67 fabrieksafdichting verlengt de levensduur in de koelmiddelhoudende omgevingen waar servomotoren van werktuigmachines werken, en beschermt de lagerholtes en wikkelingen tegen de nevel- en vloeistofblootstelling die de levensduur van behuizingen met een lagere classificatie verkort.

Fanuc heeft dit model stopgezet. De A6/3000 ALPHA motoren zijn goed vertegenwoordigd in de revisie- en surplusmarkt, en de machines die eromheen zijn gebouwd, blijven draaien in werkplaatsen en faciliteiten die geen onmiddellijke reden hebben om apparatuur die nog steeds betrouwbaar onderdelen produceert, buiten gebruik te stellen.

Belangrijkste specificaties

Waar de A6/3000 past in het ALPHA-bereik

De A6-aanduiding plaatst deze motor aan de lagere kant van het koppelbereik van de ALPHA middelgrote familie — 6 Nm aanloopkoppel vergeleken met de 12 Nm van de AC12 motoren en de 22 Nm van de AC22 familie. Het plafond van 3.000 omw/min plaatst het aan de hogere snelheidszijde binnen zijn koppelsklasse.

Die combinatie definieert een toepassingsniche: snelle positioneringsaandrijvingen met lichte belasting waarbij de cyclustijd bij gematigde mechanische belastingen belangrijker is dan de aanhoudende krachtoutput.

Op de werktuigmachines die deze motor diende, behandelde de A6/3000 doorgaans hulpassen — vierde-as draaitafels op kleine bewerkingscentra, spilpositionering op compacte draaibanken, gereedschapmagazijn indexeeraandrijvingen en secundaire positioneringsfuncties waarbij de servo-as een relatief licht mechanisme snel en nauwkeurig beweegt op basis van hoge cycli.

De nominale snelheid van 3.000 omw/min, gekoppeld aan geschikte kogelomloopspillen of tandwielen, levert de verplaatsingssnelheid die deze toepassingen nodig hebben zonder dat een groter, zwaarder motorframe nodig is.

De elektrische frequentie van 200 Hz weerspiegelt het hogesnelheidontwerp van deze motor.

De ALPHA servo-omvormer genereert deze frequentie uit een standaard 200–230 VAC netvoeding, en produceert de motorbedrijfsspanning van 114 V via zijn interne DC-bus en invertertrap. Dit is transparant voor de machine-installatie — de relevante aansluiting in de aandrijfkast is de standaard AC-voeding, niet de 200 Hz motorfrequentie.

Tapschacht — Precisiepassing door ontwerp

De tapschacht is het bepalende mechanische kenmerk van de A06B-0128-B077, en het scheidt deze variant van de rechte schachtversies binnen dezelfde A6/3000 familie.

Het precisiegeslepen conische profiel van de schacht past in een bijpassende conische boring in de koppelingsnaaf, poelie of aangedreven component, waardoor een zelfcentrerende interferentiepassing ontstaat die het aangedreven element concentrisch met de schachtas positioneert zonder alleen te vertrouwen op spiebanen of klemming.

De passing wordt voltooid door een spiebaan die in de taper is gefreesd — de spie zorgt voor positieve rotatie-ingrijping die voorkomt dat de naaf op de taper slipt onder schokbelastingen of richtingsomkeringen, terwijl de tapergeometrie ervoor zorgt dat de naaf elke keer concentrisch zit wanneer deze wordt geïnstalleerd.

Deze combinatie is typisch op precisieassen waar schachtloop de positioneringsnauwkeurigheid of de oppervlaktekwaliteit zou beïnvloeden, en op aandrijvingen waar het koppelprofiel frequente richtingsveranderingen omvat die eenvoudige schachtkoppelingen mogelijk niet consistent kunnen weerstaan over lange onderhoudsintervallen.

Het praktische gevolg bij vervanging is dat het aangedreven onderdeel — wat er ook op de taper is gemonteerd — moet worden verwijderd met een geschikte taper-trekinrichting in plaats van met slag gereedschappen. Het beschadigen van het taperoppervlak tijdens verwijdering degradeert de interferentiepassing bij herinstallatie, wat schachtloop veroorzaakt die zich manifesteert als trillingen of aspositioneringsfouten tijdens bedrijf.

Dit is een reparatie-uitkomst die met het juiste gereedschap en de juiste procedure voorkomen zou zijn, en het is een van de meest voorkomende bevindingen op A6/3000 motoren die voor onderhoud worden teruggestuurd na veldonderhoud.

I64 Pulscoder — Incrementele feedback

De I64 is Fanuc's 64.000 pulsen per omwenteling incrementele encoder geïntegreerd in de achterkant van de motorbehuizing. Het levert de positie- en snelheidsfeedbacksignalen die de ALPHA servo-omvormer gebruikt om de regelkringen te sluiten voor nauwkeurige aspositionering en snelheidsregeling.

Bij 3.000 omw/min genereert de encoder 3,2 miljoen pulsen per seconde — de feedbackdichtheid die soepele snelheidsregeling en nauwkeurige positie-eindpuntnauwkeurigheid ondersteunt over het volledige snelheidsbereik van de motor.

Incrementele werking betekent dat de absolute aspositie bij elke machine-opstart opnieuw wordt ingesteld via een homing-sequentie.

De CNC drijft de as naar zijn referentiepositie, leest de markerpuls van de encoder, en de positieteller wordt vanaf die referentie ingesteld voor de rest van de werkdienst. Voor de hulp- en secundaire assen waarvoor deze motor doorgaans wordt gebruikt, is homing een korte en routineuze onderdeel van de opstartsequentie.

Bij motoren met een lange servicegeschiedenis zijn de encoderconnector en de kabeluitgang statistisch gezien de meest kwetsbare componenten.

De verbindingskwaliteit degradeert langzaam — door vochtigheid, door thermische cycli in de kastomgeving, of door fysiek contact tijdens vorig onderhoud — en de resulterende intermitterende encoderuitvoer kan tijd kosten om te identificeren wanneer de fout geen consistent alarmpatroon produceert.

IP67 Afdichting

De IP67-classificatie op de A06B-0128-B077 is fabrieksstandaard — geen aftermarket toevoeging. De motorbehuizing, de schachtaafdichting, de kabelingangen en de encoderbehuizing zijn allemaal gebouwd en gecertificeerd als een IP67-assemblage, geschikt voor tijdelijke onderdompeling tot één meter gedurende 30 minuten.

In een werktuigmachineomgeving betekent IP67 dat de motor betrouwbaar beschermd is tegen koelmiddelspray, nevelaccumulatie en directe vloeistofcontact tijdens snijbewerkingen, werkstukbelading en routine reiniging van de machine.

In de A6/3000 vermogensklasse wordt de motor doorgaans geïnstalleerd in posities dichter bij de snijzone dan de grotere asmotoren — draaitafels, gereedschapwisselaars en vergelijkbare compacte mechanismen bevinden zich vaak in gebieden met zwaardere koelmiddelblootstelling in verhouding tot hun grootte.

De IP67-classificatie op een motor van dit formaat is daarom geen conservatieve overspecificatie — het is een passende match met de omgevingsrealiteit van waar de A6/3000 daadwerkelijk werkt.

Aandrijf- en besturingscompatibiliteit

De A06B-0128-B077 is compatibel met Fanuc ALPHA serie SVM servo-omvormermodules. Volgens de documentatie voor de koppeling van GE Fanuc omvormers, is de A06B-0128 motor serie (waaronder de B077) gekoppeld aan de SVM1-80 en SVU1-80 omvormerklassen.

Het integreert met de Fanuc CNC-besturingsplatforms die standaard waren tijdens de productietijd van deze motor — Series 0, 0i, 15, 16, 18 en 21. De servo-omvormer moet worden geparametriseerd met de motortypecode voor de A6/3000 voordat de as in bedrijf wordt genomen.

Veelgestelde vragen

V1: Wat is de tapschacht op deze motor, en waarom is het belangrijk voor installatie en vervanging?

De tapschacht is een precisiegeslepen conisch schachtprofiel dat een zelfcentrerende interferentiepassing creëert met het aangedreven onderdeel. Het positioneert de koppelingsnaaf of poelie concentrisch zonder alleen te vertrouwen op schachtklemming, en de geïntegreerde spiebaan zorgt voor positieve rotatie-ingrijping.

Bij vervanging moet het aangedreven onderdeel worden verwijderd met een geschikte taper-trekinrichting — geen slag gereedschappen — om beschadiging van het taperoppervlak te voorkomen. Een beschadigde taper veroorzaakt schachtloop die trillingen en positioneringsfouten tijdens gebruik veroorzaakt. Verifieer dat de vervangende motor dezelfde tapschachtspecificatie heeft voordat u bestelt.

V2: Welke servo-omvormer moet worden gekoppeld aan de A06B-0128-B077?

De A6/3000 ALPHA serie vereist een ALPHA serie SVM of SVU servo-omvormermodule uit de SVM1-80 of SVU1-80 klasse, gekoppeld aan Fanuc CNC-besturingen inclusief Series 0, 0i, 15, 16, 18 en 21. De servo-aandrijving moet worden geparametriseerd met de motortypecode voor de A6/3000 voordat de as onder belasting wordt gebruikt.

Een onjuiste motortypeparameter beïnvloedt de afstemming van de snelheidslus, stroomlimieten en snelheidschaal — die allemaal correct moeten zijn voordat de eerste productiecyclus.

V3: De motor is niet meer geproduceerd — kan deze worden vervangen door een huidige Fanuc motor?

Een cross-generatie substitutie is technisch mogelijk, maar vereist meer dan alleen het vervangen van de motor. Montageafmetingen, schachtgeometrie, connectorpinnen en encoderinterface verschillen tussen de ALPHA en de huidige generatie motorfamilies.

De servo-omvormer moet doorgaans samen met de motor worden vervangen of opnieuw worden geconfigureerd. Voor een enkele defecte motor op een verder functionerende machine, is het verkrijgen van een gereviseerde A06B-0128-B077 en het terugbrengen van de as naar de oorspronkelijke specificatie meestal het snellere, minder risicovolle pad terug naar productie.

V4: Wat is het verschil tussen de B077 en B177 varianten in de A6/3000 familie?

Zowel de B077 als de B177 delen dezelfde 1,4 kW output, 6 Nm aanloopkoppel, 114V / 200Hz / 7,5A elektrische specificatie, tapschacht, I64 encoder en IP67 afdichting. Het enige verschil is de rem: de B077 heeft geen geïntegreerde rem, terwijl de B177 een veerbediende elektromagnetische rem heeft.

De remvariant wordt gebruikt waar mechanische positiebehoud vereist is wanneer de servo inactief is — typisch verticale assen of door zwaartekracht belaste mechanismen. Voor horizontale assen waar de servo-aandrijving positiebehoud biedt door actieve koppel, is de remvrije B077 variant de juiste specificatie.

V5: Welke controles zijn het belangrijkst bij het evalueren van een gebruikte A06B-0128-B077?

Begin met het tapschachtoppervlak — inspecteer zorgvuldig op slijtageplekken, krassen of impactschade van eerdere onjuiste verwijdering. Schade aan het taperoppervlak tast de interferentiepassing aan en kan niet ter plaatse worden gerepareerd zonder specialistisch naslijpen van de schacht.

Inspecteer vervolgens de I64 encoderconnector op gecorrodeerde of verbogen pinnen en de kabeluitgang op slijtage of schade. Meet de driefasige wikkelingsweerstand op balans en verifieer de isolatieweerstand naar aarde. Draai de schacht met de hand om de staat van de lagers te beoordelen.

Een testopstelling tot 3.000 omw/min met verificatie van de encoderuitvoer op een Fanuc ALPHA aandrijving is de juiste eindcontrole voordat de motor terugkeert naar een productieas.
