A06B-0141-B077 Fanuc AC servomotor A06B0141B077 AO6B-OI4I-BO77

Fanuc A06B-0141-B077 | ALPHA Serie AC Servomotor aC12/2000 — 2,1kW, Rechte as, aI64 Encoder

Onderdeelnummer: A06B-0141-B077

Serie: ALPHA AC Servomotor

Model: aC12 / 2000

Status: Niet meer geproduceerd door fabrikant — Gereviseerde & surplusvoorraad beschikbaar

Conditie: Gereviseerd / Inruil / Surplus

Overzicht

De Fanuc A06B-0141-B077 is een 2,1 kW AC servomotor uit Fanuc's ALPHA serie — model aC12/2000 — de variant met een gladde rechte as, zonder rem en met een incrementele encoder, uitgerust met de aI64K pulscoder. Draaiend tot 2.000 RPM bij 155V driefasig, 133Hz, met een continue stroomopname van 8,8A, behoort deze tot een van de meest wijdverbreide generaties servomotoren in de geschiedenis van CNC-werktuigmachineproductie.

De rode eindkap is de visuele identificatie van deze ALPHA-generatie, en de aC12/2000 was een productiewerkpaard op kleine tot middelgrote bewerkingscentra, draaicentra en multi-assige platforms gedurende de periode dat Fanuc's ALPHA servosysteem effectief de industriestandaard was voor deze klasse machines.

De oorspronkelijke beschrijving vermeldt 257V en 2,5A naast de frequentie van 133Hz — deze komen overeen met de open-circuit back-EMF spanning en de karakteristieke nullaststroom van de motor, die op sommige motorplaatjes en MRO-lijsten naast de nominale bedrijfsparameters verschijnen.

De primaire operationele specificaties voor deze motor zijn 155V, 8,8A en 133Hz bij 2.000 RPM — de waarden die de servo-omvormer genereert uit een 200–230VAC netvoeding.

Fanuc heeft deze motor uit productie genomen. De aC12/2000 heeft zijn geïnstalleerde basis goed gediend, en veel van die machines blijven actief in productie.

Voor de faciliteiten die ze onderhouden, blijft een betrouwbare bron van geteste vervangingseenheden een routineonderhoudsvereiste.

Belangrijkste specificaties

De aC12/2000 in de ALPHA Motorfamilie

De aC12-aanduiding weerspiegelt Fanuc's koppelklasse-naamgeving voor deze motor — 12 Nm continu koppel — en de 2000 geeft de maximale snelheidsclassificatie aan. Binnen de ALPHA-serie die de Alpha i en Beta i generaties voorafging, bezette de aC12/2000 de middenpositie: capabeler dan de aC3 en aC6 motoren die op lichtere hulpassen werden gebruikt, minder veeleisend voor de stroomcapaciteit van de servo-omvormer dan de aC22 en aC30 eenheden die op zwaardere zadel- en tafel-aandrijvingen werden gebruikt.

Die positionering maakte de aC12/2000 de standaard specificatie voor de primaire voedingsassen van een brede klasse van werktuigmachines — X-, Y- en Z-assen op compacte tot middelgrote verticale bewerkingscentra, en de belangrijkste X- en Z-assen op productiedraaibanken waar de bewegende massa en snijkrachtvereisten comfortabel binnen de continue specificaties van deze motor vielen.

Hij draaide koel, werkte betrouwbaar over lange onderhoudsintervallen en vereiste minimale aandacht wanneer de installatieomgeving geschikt was en de servo-omvormer correct was geparametriseerd.

Bij 2.000 RPM en 2,1 kW levert de motor adequate snelle verplaatsingssnelheden via typische kogelomloopspillen en handhaaft hij geprogrammeerde voedingssnelheden onder reële snijbelastingen zonder de snelheidslusjacht die optreedt wanneer een motor nabij zijn continue koppelgrens werkt.

De 12 Nm is de continue specificatie — het piekkoppel is aanzienlijk hoger tijdens asversnelling, wat zorgt voor het responsieve positioneringsgedrag waarvan de productiviteit van CNC-bewerking afhankelijk is.

Rechte as en asvarianten

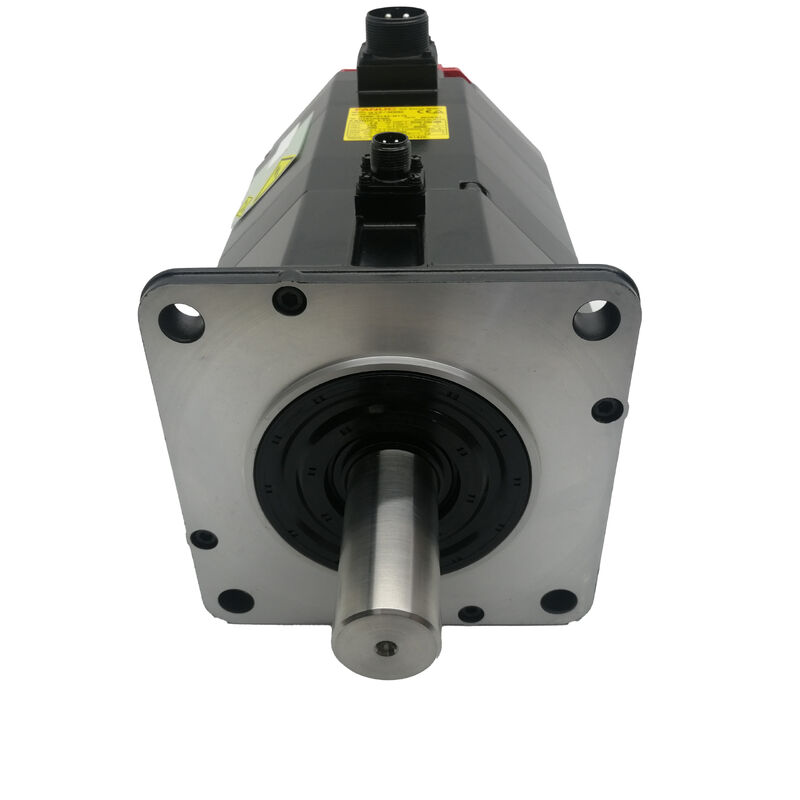

De gladde rechte as op de A06B-0141-B077 maakt gebruik van koppelingsklemkracht voor koppeloverdracht — geen spiebaan zorgt voor extra mechanische koppeling. Voor de continue koppelniveaus die deze motor genereert bij normale CNC-asbediening, kan een correct gespecificeerde en correct aangedraaide precisie servo-koppeling de belasting betrouwbaar aan over de levensduur van de motor.

Er bestaan twee as-subvarianten binnen de B077 specificatie: de #7000 gladde rechte as (zonder spiebaan) en de #7008 rechte as met spiebaan (spiebaan in de as gefreesd).

Beide hebben dezelfde elektrische specificatie en aI64K encoder — de asbewerking is het enige verschil. Machines gebouwd rond de gladde asvariant hebben koppelingsnaven met gladde boringen; machines die de variant met spiebaan vereisen, hebben naven met spiebaanboringen. Het bevestigen van welke subvariant is geïnstalleerd voordat u een vervanging bestelt, voorkomt de koppelingsmismatch die een van de meer frustrerende installatieproblemen is om na levering te ontdekken.

aI64K Encoder — Incrementele Pulscoder

De aI64K is een incrementele encoder met 64.000 pulsen per omwenteling, geïntegreerd aan de achterkant van de motor. Bij 2.000 RPM genereert hij 2,13 miljoen pulsen per seconde — de feedbackdichtheid die de ALPHA servo-omvormer gebruikt om de snelheids- en positielussen nauwkeurig te sluiten over het gehele snelheidsbereik.

Absolute aspositie wordt vastgesteld via een homing-sequentie bij elke machine-opstart, wat standaard bedrijfspraktijk is voor de CNC-besturingssystemen waarmee deze motor werd gecombineerd.

Bij motoren met een lange levensduur zijn de encoder en de connector onevenredig vertegenwoordigd onder de oorzaken van storingen in verhouding tot de toestand van de motorwikkelingen en lagers.

Koelmistscheuring door de connector, corrosie van pinnen door vochtblootstelling tijdens opslag, en kabelwrijving bij de uitgangsontlastingspunten zijn de veelvoorkomende storingsmodi.

Deze produceren intermitterende of verslechterde encoderuitvoer die de servo-omvormer kan rapporteren als encoder-alarmcodes, positiefouten of snelheidsinstabiliteit — symptomen die kunnen worden aangezien voor omvormerfouten voordat de encoder als bron wordt bevestigd.

Status niet meer geproduceerd en sourcing

Fanuc heeft de A06B-0141-B077 uit productie genomen naarmate de productlijn vorderde, maar de machines die hij bediende bleven operationeel.

De aC12/2000 reparatiegemeenschap is goed gevestigd — de storingsmodi van de motor zijn gedocumenteerd, compatibele lagers en afdichtingen zijn beschikbaar, en de procedure voor het vervangen van de encoder wordt routinematig uitgevoerd bij gespecialiseerde servo-reparatiefaciliteiten.

Gereviseerde originelen, geteste surplus nieuwe-oude-voorraad eenheden en inruilprogramma's blijven de praktische sourcing-opties.

Het kwaliteitsverschil tussen een correct gereviseerde motor en een oppervlakkig schoongemaakte eenheid die alleen visueel is geïnspecteerd, is van buitenaf niet zichtbaar.

Een gerenommeerde revisor zal lagers hebben vervangen, wikkelingen hebben getest op weerstandsbalans en isolatie-integriteit, de encoderuitvoer hebben geverifieerd en de motor tot de nominale snelheid hebben laten draaien op een Fanuc-drive vóór verkoop. Dat testrapport is het zinvolle onderscheid — vraag ernaar.

Compatibiliteit met aandrijving en besturing

De A06B-0141-B077 is compatibel met Fanuc ALPHA serie servo-omvormers — SVM-modules in de juiste stroomklasse voor 8,8A continu — en integreert met Fanuc CNC-platforms, waaronder Series 0, 0i, 15, 16, 18 en 21.

De servo-omvormer moet worden geparametriseerd met de motortypecode voor de aC12/2000 vóór asbediening. Op machines waar de aandrijving of besturing is geüpgraded sinds de oorspronkelijke bouw, is het bevestigen dat de geïnstalleerde omvormer de aI64K encoder-interface ondersteunt een noodzakelijke stap voordat een vervangende motor wordt geïnstalleerd.

Veelgestelde vragen

V1: Waar verwijzen de cijfers 257V en 2,5A in de oorspronkelijke productvermelding naar?

De 257V is de back-EMF spanning van de motor — de spanning die wordt gegenereerd aan de motor-aansluitingen wanneer de as op nominale snelheid draait zonder aangesloten aandrijfvoeding.

De 2,5A is de nullaststroom bij die snelheid.

Geen van beide is de nominale bedrijfsspanning of -stroom — dat zijn respectievelijk 155V en 8,8A, gegenereerd door de servo-omvormer bij 133Hz uit een 200–230VAC netvoeding.

Deze cijfers op het typeplaatje verschijnen soms in MRO-lijsten en kunnen verwarring veroorzaken, maar ze beïnvloeden de selectie of installatie van de motor niet.

V2: Welke servo-omvormer is compatibel met deze motor?

De A06B-0141-B077 vereist een Fanuc ALPHA serie SVM servo-omvormer module met een nominale waarde van ten minste 8,8A continue stroom.

Hij integreert met Fanuc CNC-besturingen, waaronder Series 0, 0i, 15, 16, 18 en 21.

De motortypeparameter in de servo-omvormer moet worden ingesteld om overeen te komen met de aC12/2000 specificatie voordat de as wordt bediend. Een onjuiste motortypecode beïnvloedt de snelheidslusversterking, stroomlimieten en snelheidsafstemming — die allemaal correct moeten zijn voordat de as onder belasting wordt gebruikt.

V3: Wat is het verschil tussen de #7000 en #7008 as-subvarianten?

De #7000 heeft een gladde rechte as zonder spiebaan. De #7008 heeft een spiebaan gefreesd in de rechte as voor gebruik met naven met spiebaan. Beide zijn elektrisch identiek — hetzelfde koppel, stroom, snelheid en encoder. Het enige verschil is de asbewerking.

Verifieer welke subvariant op de machine is geïnstalleerd voordat u een vervanging zoekt, aangezien het monteren van de verkeerde variant vereist dat de koppelingsnaaf wordt aangepast of een nieuwe wordt gezocht.

V4: Deze motor is niet meer geproduceerd — is het de moeite waard om te repareren in plaats van te vervangen door een motor van de huidige generatie?

Voor de meeste toepassingen is een gelijkwaardige gereviseerde vervanging de optie met het minste risico en de laagste kosten. Motorvervanging tussen generaties vereist bevestiging van fysieke montagecompatibiliteit, overeenkomst van connectorpinnen, compatibiliteit van het encoder-type met de servo-omvormer en herconfiguratie van servo-parameters.

Dit zijn niet onoverkomelijk, maar ze voegen tijd en kosten toe. Als de servo-omvormer en CNC van de machine ook verouderd zijn en een volledige aandrijfupgrade gepland is, is een upgrade-pad zinvol — maar voor een enkele defecte motor op een verder functionerende machine, is het verkrijgen van een gereviseerde aC12/2000 doorgaans de snellere weg terug naar productie.

V5: Welke inspectiestappen zijn het belangrijkst voor een gebruikte A06B-0141-B077?

Controleer eerst de encoder-connector — inspecteer op gecorrodeerde of verbogen pinnen en controleer of de kabeluitgang onbeschadigd is. Meet de driefasige wikkelingsweerstand op balans tussen alle fasen en controleer de isolatieweerstand naar aarde.

Draai de as met de hand om te voelen naar lagerruwheid of weerstand. Inspecteer het uiteinde van de gladde as op slijtage of schade door koppelingscontact.

Controleer of de IP67 asafdichting intact is en niet verhard. Een testdraai tot 2.000 RPM op een Fanuc ALPHA omvormer met monitoring van het encodersignaal is de juiste verificatie voordat een gebruikte eenheid weer in productie wordt genomen.
