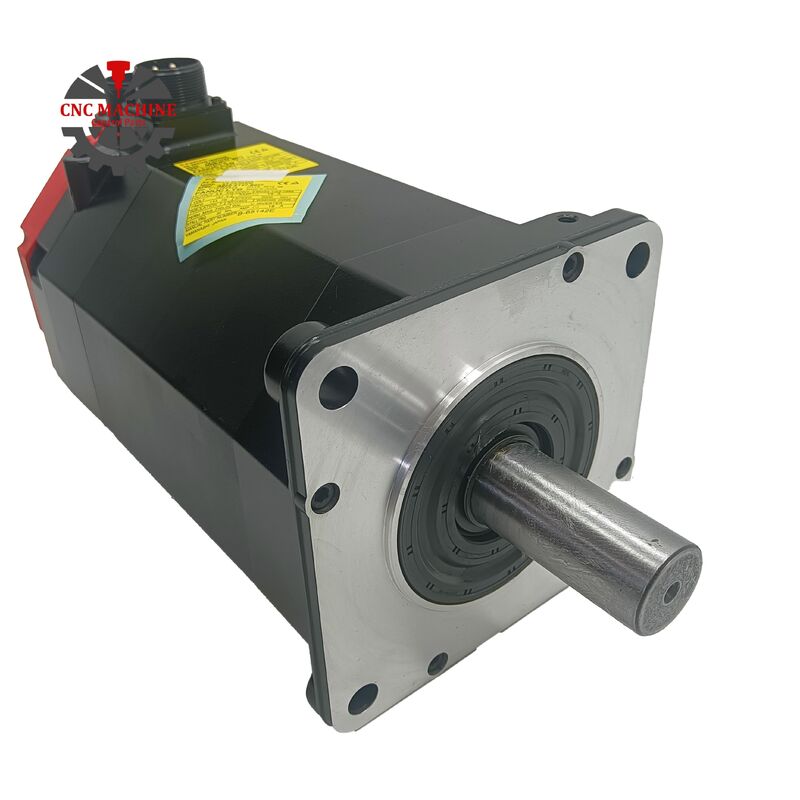

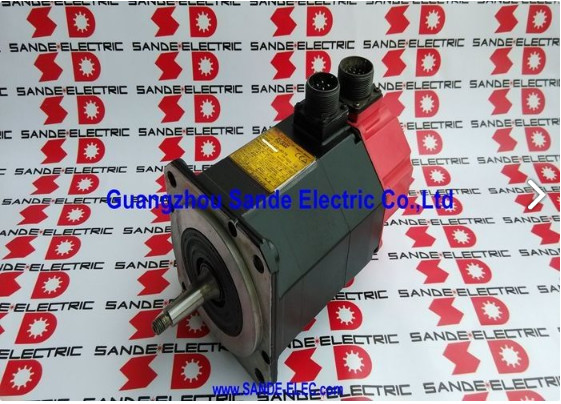

A06B-0142-B077 Fanuc AC servomotor A06B0142B077 AO6B-OI42-BO77

Fanuc A06B-0142-B077 | ALPHA Serie AC Servomotor α12/2000 — 2,1kW, Tapschacht, IP65, αi64 Encoder

Onderdeelnummer: A06B-0142-B077

Serie: ALPHA AC Servomotor

Model: α12 / 2000

Staat: Nieuw / Gerenoveerd

Overzicht

De Fanuc A06B-0142-B077 is een 2,1 kW AC servomotor uit Fanuc's ALPHA serie — model α12/2000, draaiend tot 2.000 RPM met 12 Nm aanloopkoppel, een αi64 incrementele encoder en een tapschachtuitgang.

Met een gewicht van 18 kg en een IP65-classificatie is deze motor geschikt voor de middelgrote asbewegingen van kleine tot middelgrote CNC-werktuigmachines: substantieel genoeg om zinvolle snijbelastingen en asinertie aan te kunnen zonder aarzeling van de aandrijving, compact genoeg om in het mechanische omhulsel van de machines te passen waarvoor hij is ontworpen.

Binnen de ALPHA AC12-familie is de tapschacht het bepalende mechanische onderscheid van deze variant.

Waar de varianten met rechte schacht gebruikmaken van koppeling-gebaseerde koppeloverdracht, creëert de machinaal bewerkte conische schacht van de A06B-0142-B077 een zelfcentrerende interferentiepassing met het bijpassende aandrijfelement — een geometrische keuze die bewust is gemaakt voor toepassingen waar schachtconcentrischiteit, herhaalbare montage en weerstand tegen hoge koppelomkeringen prioriteiten zijn bij de installatie.

Op de werktuigmachines die deze motor specificeren, is de aandrijflijn eromheen ontworpen voor de tap — en dat vormt zowel het installatie- als het vervangingsproces.

De 8,8A RMS nominale stroom, 186V, 133Hz elektrische kenmerken en de 64.000 pulsen per omwenteling feedbackresolutie van de αi64 encoder maken een motor compleet die stevig in het praktische werkbereik van Fanuc's ALPHA servo-omvormersystemen past, over een generatie CNC-besturingen die nog steeds dagelijks productief worden gebruikt.

Belangrijkste specificaties

De α12/2000 in de ALPHA Motorhiërarchie

De AC12-aanduiding plaatst deze motor in de 12 Nm-koppelklasse van de ALPHA-familie — een niveau hoger dan de AC3- en AC6-motoren op lichtere assen, en gepositioneerd onder de AC22 en grotere frames die worden gebruikt op zwaardere machinezadel en tafel aandrijvingen.

Met 2.000 RPM en 2,1 kW is de α12/2000 ontworpen voor assen die een gecontroleerde krachtoutput nodig hebben over een werkend snelheidsbereik: het soort aanhoudende nauwkeurigheid van de voedingssnelheid onder snijbelasting dat productieve CNC-bewerking definieert.

Op draaibanken, verticale bewerkingscentra en meerassige machines uit de periode dat deze motor actief werd geproduceerd, waren de X- en Z-assen veelvoorkomende posities voor de α12/2000.

Het aanloopkoppel van 12 Nm vertaalt zich naar een zinvolle lineaire stuwkracht via typische kogelomloopspindel-leadwaarden, waarbij de geprogrammeerde voedingssnelheden worden gehandhaafd zonder snelheidsdaling tijdens zwaardere sneden. Het plafond van 2.000 RPM past bij direct gekoppelde kogelomloopspindelconfiguraties waarbij zowel de snelle verplaatsingssnelheden als de snijvoedingssnelheden binnen het werkbereik van de motor vallen.

Het gewicht van 18 kg weerspiegelt de fysieke grootte van de motor — aanzienlijk zwaarder dan de compacte AC3- en AC6-units, en passend bij de mechanische interface waarmee hij koppelt.

De motorbevestiging en koppelingontwerp op machines die de A06B-0142-B077 gebruiken, zijn dienovereenkomstig gedimensioneerd, wat het vermelden waard is wanneer een vervanging moet worden geïnstalleerd door iemand die niet bekend is met het hanteren van een motor van dit gewicht.

Tapschacht — Pasvorm, Functie en Werkelijke Situatie

De tapschacht is geen secundaire overweging bij deze motor — het is het kenmerk dat de mechanische installatie van de koppeling naar binnen definieert.

Het precisie-machinaal bewerkte conische profiel van de schacht past in een bijpassende conische boring in het aangedreven onderdeel, en de interferentiepassing die ontstaat door de twee naar elkaar toe te trekken, creëert een zelfcentrerende, concentrische verbinding die koppel overbrengt zonder uitsluitend te vertrouwen op klemkracht of spiebanen.

In toepassingen waar schachtloop moet worden geminimaliseerd — waar trillingen van een excentrische schacht de oppervlakteafwerking, de asnauwkeurigheid of de levensduur van componenten beïnvloeden — presteert de tapschacht consistent beter dan eenvoudige schachtklemopstellingen op de lange termijn.

Op machines die rond deze motor zijn gebouwd, is de tapschacht precies gespecificeerd omdat hij beter bestand is tegen de gecombineerde rotatie-, radiale en axiale belastingen die een CNC-voedingsas genereert onder reële snijomstandigheden.

Het praktische gevolg van de tapschacht bij vervanging is dit: het aangedreven onderdeel — poelie, koppelingsnaaf of tandwielkastingang — moet correct worden verwijderd met behulp van een geschikte tapschacht-brekende trekker in plaats van slagwerktuigen.

Beschadigde tapschachtoppervlakken door onjuiste verwijdering veranderen de geometrie van de interferentiepassing en veroorzaken schachtloop bij herinstallatie. Op een motor die 18 kg weegt, vereist het hanteren van de verwijdering en herinstallatie ook planning — het gewicht alleen al vormt een mechanische uitdaging die een kleinere motor niet heeft.

αi64 Encoder — Feedback op 64.000 ppr

De αi64 is een incrementele encoder met 64.000 pulsen per omwenteling, geïntegreerd aan de achterkant van de motorbehuizing. Deze levert de positie- en snelheidsfeedback die de Fanuc ALPHA servo-omvormer gebruikt om de regelkringen voor zowel snelheid als positie te sluiten, en genereert de signaaldichtheid die nauwkeurige contouring en strakke positie-eindpunten ondersteunt over het volledige snelheidsbereik van de motor.

Incrementele encoderwerking betekent dat de machine de absolute aspositie bepaalt via een homing-sequentie bij elke opstart — de besturing drijft de as naar zijn referentiepositie, reset de positieteller vanaf de indexpuls van de encoder, en het CNC-systeem heeft vanaf dat moment nauwkeurige positiekennis.

Dit is standaard bedrijfspraktijk voor de CNC-besturingen waarmee deze motorgeneratie werd gecombineerd, en de betrouwbaarheid van het homing hangt af van zowel de staat van de encoder als de mechanische herhaalbaarheid van de referentiepositie-schakelaar.

Bij gebruikte motoren zijn de encoderbehuizing en de connector de onderdelen die het meest worden blootgesteld aan contaminatie en transportschade. Koelmiddeldamp, fijne metaaldeeltjes en trillingen die zich ophopen tijdens lange gebruiksuren beïnvloeden allemaal de betrouwbaarheid van de encoder voordat wikkelings- of lagerfalen merkbaar wordt.

Een motor met een verslechterde encoder presenteert zich als positiefout, asdrift of een encoderalarm bij de aandrijving — symptomen die kunnen worden misgelezen als een aandrijffout zonder de juiste diagnostiek. De staat van de encoder moet altijd worden beoordeeld als onderdeel van elke evaluatie van een gebruikte A06B-0142-B077.

IP65-afdichting en werkomgeving

IP65 biedt volledige stofwerendheid en weerstand tegen gerichte waterstralen met lage druk vanuit elke richting. Voor de omgevingen van werktuigmachines waar deze motor in werd gemonteerd — waar koelmiddeldamp, fijne spanen en reiniging met perslucht routine zijn — biedt IP65 adequate bescherming op lange termijn op de positie van de asaandrijving wanneer de motor niet direct in een koelmiddelstroom staat.

De isolatieklasse F ondersteunt continue werking bij verhoogde wikkelingstemperaturen binnen het normale werkbereik van de motor, met thermische marge boven de omgevingstemperatuurclassificatie van 40°C.

Bij motoren die lange gebruiksuren hebben gedraaid, bevestigt isolatieweerstandstesten tijdens elke onderhoudsinspectie dat de wikkelisolatie effectief blijft en dat er geen vocht of contaminatie deze heeft aangetast.

Compatibiliteit met aandrijving en besturing

De A06B-0142-B077 is compatibel met Fanuc ALPHA serie servo-omvormers en het bereik van Fanuc CNC-besturingsplatforms — inclusief de Series 0, 0i, 15, 16, 18 en 21 families — die standaarduitrusting waren tijdens de productietijd van deze motor. De servo-omvormer moet worden geparametriseerd met de juiste motortypecode voor de α12/2000, en de αi64 encoderinterface moet worden bevestigd als ondersteund door de specifieke geïnstalleerde omvormervariant.

Correcte motortype-parameterinstellingen bepalen de snelheidslusversterking, stroomlimieten en snelheidsafstemming die de aandrijving op deze motor toepast.

Een onjuiste motortypecode resulteert in een asrespons die kan variëren van trage prestaties tot instabiliteit van de snelheidslus, en is een van de meest voorkomende oorzaken van inbedrijfstellingsproblemen na een gelijkwaardige motorvervanging.

Veelgestelde vragen

V1: Hoe verschilt de tapschacht van deze motor van de varianten met rechte schacht in de α12/2000-familie?

De tapschacht creëert een interferentiepassing tussen de motoras en het bijpassende aandrijfonderdeel — een zelfcentrerende, concentrische verbinding die niet alleen op klemkracht vertrouwt. Varianten met rechte schacht gebruiken koppelingklemmen voor koppeloverdracht.

De tap levert betere concentriciteit en houdt beter stand onder aanhoudende hoge koppel- en omkeerbelastingen, maar vereist een correct geboord bijpassend onderdeel en een goed tapschacht-brekend gereedschap voor verwijdering.

Machines die rond de tapschachtvariant zijn gebouwd, hebben bijpassende aandrijflijncomponenten — het monteren van een motor met rechte schacht op die positie vereist het vervangen van de koppeling of naaf.

V2: Welke servo-omvormer is compatibel met de A06B-0142-B077?

De motor is ontworpen voor gebruik met Fanuc ALPHA serie servo-omvormers — SVM- en SVU-modules — en is compatibel met Fanuc CNC-besturingen, waaronder Series 0, 0i, 15, 16, 18 en 21.

De omvormer moet worden gedimensioneerd voor de nominale stroom van 8,8 A van de motor en geparametriseerd worden met de motortypecode voor de α12/2000. Bevestig dat de omvormer de αi64 incrementele encoderinterface ondersteunt voordat u een vervangende motor installeert.

V3: Wat is het praktische effect van de 64.000 ppr αi64 encoder op de asprestaties?

Hogere encoderresolutie stelt de snelheids- en positielussen van de servo-aandrijving in staat om met fijnere data-incrementen te werken, wat resulteert in soepelere bewegingen bij lage snelheden, nauwkeurigere positionerings-eindpunten en betere afwijzing van storingen tijdens het snijden.

Bij een maximale snelheid van 2.000 RPM biedt 64.000 ppr de aandrijving een goede snelheidsfeedbackbandbreedte over het volledige werkende snelheidsbereik. De encoder is incrementeel — de absolute aspositie wordt bepaald via een homing-sequentie bij het opstarten, niet behouden na stroomcycli.

V4: Deze motor weegt 18 kg — wat moet er worden overwogen tijdens verwijdering en herinstallatie?

Het gewicht vereist een adequate mechanische ondersteuning tijdens verwijdering en installatie. De motor moet worden ondersteund op een trolley of takel voordat de aandrijflijn wordt losgekoppeld — proberen een motor van 18 kg vast te houden terwijl de tapschachtkoppeling en montagebouten worden losgemaakt, vormt een risico bij het hanteren.

De tap moet worden gebroken met een geschikte trekker, niet met slagwerktuigen worden verwijderd. Bij herinstallatie moet de tap passing gelijkmatig en tot de juiste inbouwdiepte worden aangetrokken voordat de motor volledig op zijn montageflens wordt vastgezet.

V5: Wat zijn de belangrijkste controles bij het evalueren van een gebruikte A06B-0142-B077?

Begin met het oppervlak van de tapschacht — inspecteer op frictie, krassen of impactschade door onjuiste eerdere verwijdering. Elke oppervlakteschade beïnvloedt de geometrie van de interferentiepassing bij herinstallatie. Controleer vervolgens de driefasige wikkelweerstand op balans tussen alle fasen en meet de isolatieweerstand naar aarde.

Draai de schacht met de hand om de staat van de lagers te beoordelen. Inspecteer de αi64 encoderconnector op corrosie en de kabeluitgang op schade.

Een volledige banktest, inclusief verificatie van het encodersignaal en een proefdraaien zonder belasting tot nominale snelheid, is de juiste standaard voordat een gebruikt exemplaar terugkeert naar een productieve as.
