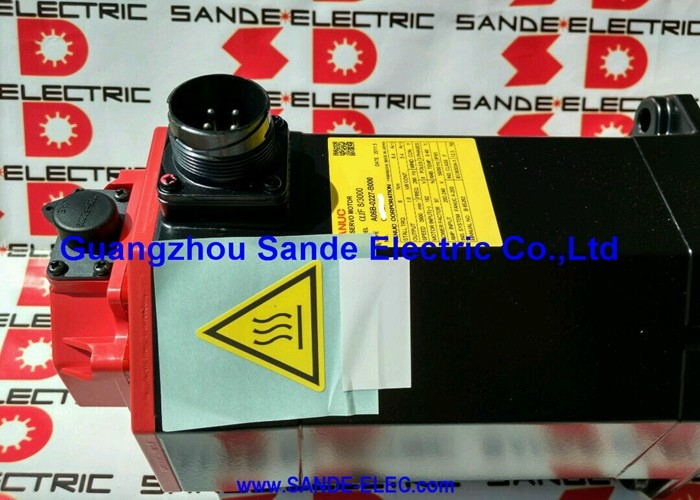

A06B-0146-B077 Fanuc AC servomotor A06B0146B077 AO6B-OI46-BO77

Fanuc A06B-0146-B077 | ALPHA Serie AC Servomotor A22/1500 — 3kW, Rechte As, I64 Encoder

Onderdeelnummer: A06B-0146-B077

Serie: ALPHA AC Servomotor

Model: A22 / 1500

Status: Niet meer geproduceerd door fabrikant — Gereviseerde & Surplusvoorraad beschikbaar

Conditie: Gereviseerd / Inruil / Surplus

Overzicht

De Fanuc A06B-0146-B077 is een 3 kW AC servomotor uit Fanuc's ALPHA serie — model A22/1500 — de standaard rechte as, zonder rem, met incrementele encoder configuratie binnen de AC22-koppelklasse, draaiend op maximaal 1.500 RPM.

Met 22 Nm aan stilstandkoppel, 179V driefasig bij 100Hz, en 11A continue stroomopname, is dit een koppelrijke, langzaam draaiende motor gebouwd voor de zware as-aandrijvingen op kleine tot middelgrote CNC-werktuigmachines die duurzame krachtoutput vereisen in plaats van snelle verplaatsing.

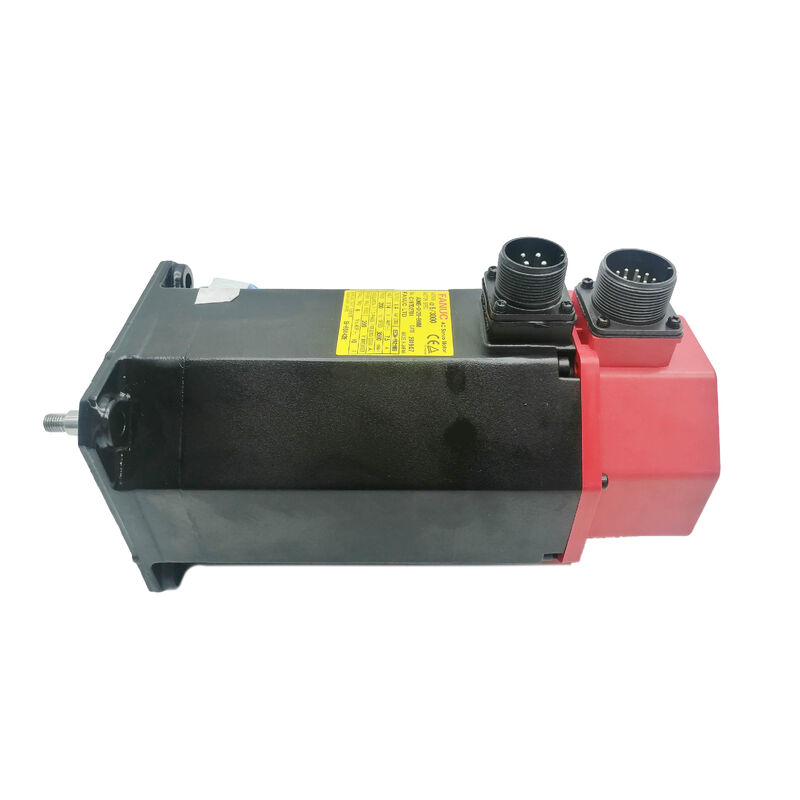

De rode eindkap identificeert dit als ALPHA-generatie — een van de meest wijdverbreide servomotorenseries in de CNC-werktuigmachine-industrie gedurende zijn productietijd.

De A22/1500 in het bijzonder was een veelvoorkomende specificatie voor X-, Y- en Z-as-aandrijvingen op bewerkingscentra en draaibanken waar de bewegende massa's aanzienlijk waren en de prestaties van de machine werden bepaald door hoe goed die assen snijbelastingen weerstonden met behoud van voedingsnauwkeurigheid.

Fanuc heeft deze motor stopgezet, maar de machines waarvoor hij is ontworpen, blijven wereldwijd in productieomgevingen draaien, waardoor de vraag naar servicebare vervangingseenheden actief blijft.

Belangrijkste specificaties

Hoog koppel bij lage snelheid — De A22/1500 Ontwerplogica

De limiet van 1.500 RPM is de parameter die alles bepaalt over hoe de A22/1500 wordt toegepast. Vergeleken met de A22/3000 variant in dezelfde koppelklasse, is deze motor ontworpen om krachtdichtheid boven het snelheidsbereik te prioriteren.

Bij 100 Hz nominale frequentie en 179V levert hij 22 Nm stilstandkoppel van een motor met een nominale snelheid van 1.500 RPM — wat betekent dat hij aanzienlijke lineaire stuwkracht levert via een direct gekoppelde kogelomloopspindel, zelfs bij lage verplaatsingssnelheden.

Voor de machines waarvoor deze motor is gespecificeerd, was die kopprioriteit de juiste technische afweging.

Op een middelgroot bewerkingscentrum met een zware werktafel of een draaibank met een aanzienlijke zadelmassa, moet de as de geprogrammeerde voedingssnelheid handhaven tegen echte snijkrachten tijdens een volledige vlakke slag of een grof bewerkingscyclus.

Een motor die geoptimaliseerd is voor koppeloutput bij lage snelheid, doet dat werk met thermische marge over, zonder de snelheidslusjacht die kan optreden wanneer een motor met hogere snelheid en lager koppel dicht bij zijn continue stroomlimiet wordt geduwd tijdens agressief snijden.

De rotori traagheid van 0,012 kg·m² plaatst deze motor in de categorie middelmatige traagheid — passend bij de kogelomloopspindel en de mechanische aandrijf-traagheid van de asconfiguraties waarvoor hij is ontworpen, zonder agressieve servotuning te vereisen om stabiel snelheidslusgedrag te bereiken.

Rechte standaard as — SLK Configuratie

De A06B-0146-B077 heeft een rechte standaard as zonder spiebaan. De koppeloverdracht naar de koppelingsnaaf is volledig afhankelijk van de klemdruk — de precisieboring van de koppeling klemt de asdiameter en houdt vast door gecontroleerd aanhaalmoment.

Voor een 3 kW motor met 22 Nm stilstandkoppel op een productieas die continu cycli, zijn de specificatie van de koppeling en het aanhaalmoment van installatie belangrijk.

Een te kleine of onjuist aangetrokken koppeling kan kruipen onder aanhoudende asbelasting, wat kleine rotatieslip veroorzaakt die zich na verloop van tijd opstapelt als positiefout zonder een onmiddellijke foutmelding bij de aandrijving te genereren.

Precisiebalg-, klauw- of schijfkoppelingen die correct zijn gedimensioneerd voor de asdiameter en de koppeloutput van de motor zijn de juiste keuze voor deze installatie.

Wanneer een vervangende motor wordt geïnstalleerd, moet het aanhaalmoment van de koppelingsnaaf worden geverifieerd volgens de specificatie van de koppelingsfabrikant — niet geschat op basis van de vorige installatie — om ervoor te zorgen dat de volledige wrijvingscapaciteit van de as naar de naaf wordt benut.

De asdiameter op het A22/1500 frame is consistent over de A06B-0146 familievarianten, wat de sourcing van koppelingen vereenvoudigt wanneer een vervangende motor wordt geïnstalleerd zonder mechanische aanpassing van de aandrijflijn.

I64 Pulscoder — Incrementele feedback op 64.000 ppr

De I64 is Fanuc's aanduiding voor de incrementele pulscoder voor de 64.000 pulsen-per-omwenteling encoder die in de achterkant van deze motor is geïntegreerd. Hij levert de positie- en snelheidsfeedbacksignalen die de ALPHA servo-versterker gebruikt om de regelkringen voor aspositionering en snelheidsregeling te sluiten.

Bij een maximale snelheid van 1.500 RPM genereert de I64 1,6 miljoen pulsen per seconde — ruimschoots binnen de feedbackverwerkingscapaciteit van de ALPHA-versterkersystemen waarmee deze motor was gekoppeld.

Incrementele werking stelt de absolute aspositie vast door middel van een homing-sequentie bij elke machine-opstart.

De CNC stuurt de as naar zijn referentiepositie, leest de markerpuls van de encoder, en het positie-register wordt vanaf die referentie ingesteld. Voor de productieoperaties die deze motor ondersteunt, is homing een standaard opstartstap en werkt betrouwbaar wanneer zowel de encoder als de referentiepositie-schakelaar in goede staat verkeren.

Bij motoren met een lange levensduur zijn de I64 encoder en de connector de meest waardevolle punten om te inspecteren vóór installatie.

Corrosie van connectorpinnen, kabelbeschadiging bij de uitgangsontlastingskabel, en vervuiling in het encoderlichaam door koelmiddelinbraak zijn de meest voorkomende faalmodi — en ze veroorzaken aspositiefouten en encoderalarmcodes die verkeerd kunnen worden gediagnosticeerd als servo-versterkerfouten voordat de encoder als bron wordt geïdentificeerd.

De B077 in de A06B-0146 Familie

De A06B-0146 familie omvat meerdere configuraties van de A22/1500 motor — verschillende encoder-types, remopties en asvarianten die dezelfde kern elektrische specificatie delen. De B077 is de variant met rechte standaard as, zonder rem, met I64 incrementele encoder.

Andere opmerkelijke leden van de familie zijn de B075 (A64 encoder, standaard as, geen rem), de B175 (A64 encoder, met rem), en de B177 (I64, met rem).

De elektrische specificatie — 3 kW, 22 Nm, 179V, 100Hz, 11A — wordt gedeeld over al deze varianten.

Wat verandert, is de as-subvariant (#7000 voor standaard as, #7008 voor spiebaan as), het encoder-type en de remstatus.

Het verifiëren van de juiste variant vóór het inkopen van een vervanging is essentieel: een motor met de juiste basis specificatie maar het verkeerde as- of encoder-type vereist ofwel mechanische aanpassing van de aandrijflijn ofwel wijzigingen in de servo-aandrijfparameters voordat deze correct kan worden geïnstalleerd.

Compatibiliteit met aandrijving en besturing

De A06B-0146-B077 is compatibel met Fanuc ALPHA serie servo-versterkers — SVM modules — en integreert met Fanuc CNC-besturingen, waaronder Series 0, 0i, 16, 18 en 21. De servo-versterker moet worden geparametriseerd met de motortypecode voor de A22/1500 voordat de as wordt bediend.

Gezien de leeftijd van deze motor serie en het bereik van aandrijf- en besturingsupgrades die machines mogelijk hebben ondergaan sinds de oorspronkelijke bouw, is het de moeite waard om te controleren of de geïnstalleerde versterker de I64 incrementele encoder-interface ondersteunt voordat een vervangende motor wordt geïnstalleerd.

Voor machines waar de originele A06B-0146-B077 al vele jaren zonder incidenten in gebruik is, moet de vervangende motor worden getest tegen dezelfde servo-versterkerconfiguratie voordat deze in productie wordt genomen — een korte proefrit in een testomgeving of op lage voedingssnelheid verifieert dat de motortypeparameterinstellingen en de encoder-interface correct werken voordat de machine terugkeert naar de volledige productiecyclus.

Veelgestelde vragen

V1: Wat is het belangrijkste verschil tussen de A06B-0146-B077 en de A06B-0146-B075?

Beide zijn A22/1500 motoren met dezelfde 3kW output, 22Nm stilstandkoppel, 179V / 100Hz / 11A specificatie, rechte standaard as, en geen rem.

Het verschil zit in het encoder-type: de B077 gebruikt de I64 incrementele pulscoder, terwijl de B075 de A64 absolute encoder gebruikt.

De A64 behoudt de positie tijdens stroomcycli, waardoor de homing-sequentie bij het opnieuw opstarten komt te vervallen. De I64 vereist homing na elke stroomcyclus.

Beide zijn verder mechanisch identiek en gebruiken dezelfde servo-versterkerkoppeling — maar de encoderwijziging beïnvloedt de servo-aandrijfparameterconfiguratie en het opstartgedrag van de machine.

V2: Waarom draait deze motor slechts op 1.500 RPM terwijl de A22/3000 variant 3.000 RPM bereikt?

De A22/1500 is ontworpen voor maximale koppeloutput bij lage snelheid. Door de bedrijfssnelheid te beperken, kan de elektromagnetische geometrie worden geoptimaliseerd voor duurzame krachtproductie — waardoor 22 Nm betrouwbaar wordt geleverd over het volledige 0–1.500 RPM bereik zonder de afwegingen die gepaard gaan met het verhogen van de snelheidslimiet.

Op zware as-aandrijvingen waar de prioriteit ligt bij het handhaven van de voedingssnelheid onder belasting in plaats van snelle verplaatsing, is de A22/1500 de juiste specificatie. De A22/3000 ruilt wat koppelsterkte bij lage snelheid in voor het uitgebreide snelheidsbereik dat nodig is op snellere machines.

V3: Deze motor is niet meer geproduceerd — wat zijn de praktische sourcing-opties?

Gereviseerde originelen via gespecialiseerde servomotorreparatiebedrijven, geverifieerde surplus nieuwe-oude-voorraad eenheden waar beschikbaar, en inruilprogramma's die een geteste eenheid retourneren voor een defecte kern.

De A22/1500 is goed ingeburgerd in de servoreparatiegemeenschap — de faalmodi, compatibele lagers, encodervervangingsprocedures en as specificaties zijn goed gedocumenteerd. Een gerenommeerde revisor kan deze motor in productieklare staat herstellen. Eis gedocumenteerde testresultaten op de testbank in plaats van alleen visuele inspectie bij het inkopen van een eenheid voor een kritieke productieas.

V4: Kan de A06B-0146-B077 worden vervangen door de A06B-0145-B077 (de AC22/1500 IP65 variant)?

De A06B-0145 en A06B-0146 zijn beide A22/1500 motoren in de ALPHA serie met vergelijkbare elektrische specificaties, maar ze komen uit verschillende subgeneraties en hebben verschillen in encoder-type, connectorconfiguratie en afdichtingsspecificatie.

Een directe vervanging vereist verificatie van fysieke montagecompatibiliteit, overeenkomst van connectorpinnen, compatibiliteit van encoder-type met de geïnstalleerde servo-versterker, en verificatie van servo-aandrijfparameters.

Het zijn geen bevestigde drop-in equivalenten — het onderdeelnummer moet overeenkomen of de vervanging moet op de specifieke machine worden geverifieerd voordat deze wordt geïnstalleerd.

V5: Wat zijn de belangrijkste controles bij het evalueren van een gebruikte A06B-0146-B077?

Meet de driefasige wikkelingsweerstand voor balans tussen alle fasen en controleer de isolatieweerstand naar aarde — dit bevestigt de integriteit van de wikkeling. Draai de as met de hand om te voelen naar lagerrasp of weerstand. Inspecteer de I64 encoder connector op gecorrodeerde of verbogen pinnen en de kabeluitgang op beschadiging of slijtage bij de trekontlasting.

Controleer het uiteinde van de standaard as op koppeling-fretting of impactsporen. Een proefrit zonder belasting tot nominale snelheid met encoder signaalverificatie op een Fanuc aandrijving is de juiste laatste stap voordat een gebruikte eenheid wordt ingezet op een productieas — met name bij een motor van deze leeftijd waarvan de onderhoudsgeschiedenis mogelijk niet bekend is.
