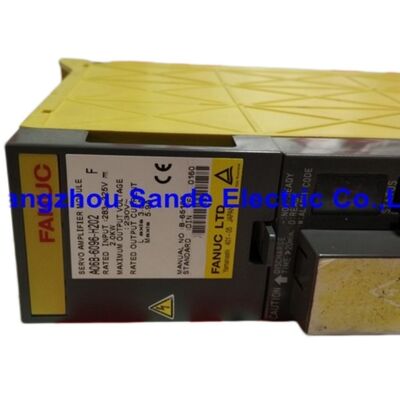

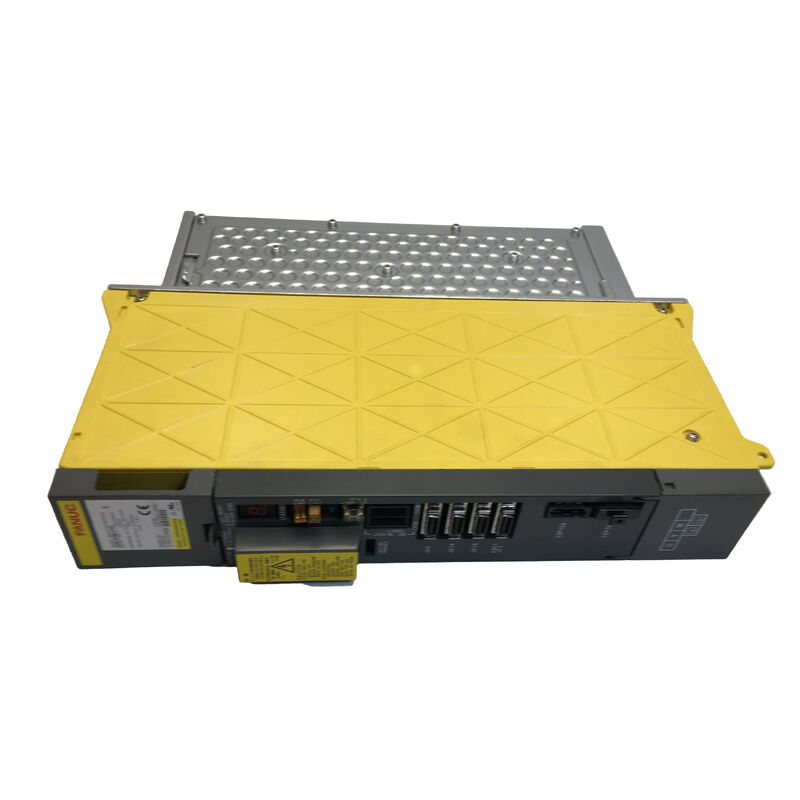

FANUC A06B-6096-H202 AC Servo Versterker Unit — Productbeschrijving

De Vraag naar Aandrijfdimensionering Die Wordt Over het Hoofd Gezien Tijdens Reparatie

Er is een neiging in noodonderhoudssituaties om alle FANUC servo-versterkermodules binnen dezelfde serie als uitwisselbaar te beschouwen — zolang de generatie klopt en het aantal assen overeenkomt, zou elke variant moeten werken. Die aanname kost tijd en geld wanneer deze niet opgaat.

De A06B-6096-H202 is een servo-versterker met dubbele as in FANUC's A06B-6096-serie, geclassificeerd in de "02" stroomklasse. Hij is ontworpen voor machines waarbij de twee geregelde assen elk servo-motoren met een kleinere behuizing aandrijven die werken met matige belastingsprofielen — niet de zwaarste assen in FANUC's 6096-tijdperk, maar goed geschikt voor het toepassingsbereik dat de machinebouwer specificeerde toen de apparatuur werd geassembleerd. Het vervangen ervan door een variant met een hogere stroomsterkte voor dubbele assen, zoals de H207, lijkt misschien een acceptabele oplossing wanneer de H202 niet beschikbaar is, maar de parametergegevens in de controller zijn geconfigureerd voor de specifieke stroomklasse van de H202, en draaien buiten die specificatie zonder aanpassing creëert zijn eigen set problemen.

Het juiste onderdeel voor de H202-sleuf is de H202. Als dit het module-nummer is op uw defecte unit, begint hier het inkoopproces.

Vervaardigd in Japan. CE-gecertificeerd. Verkrijgbaar in nieuwe en geteste gereviseerde staat. MOQ: 1 stuk.

De "02" Stroomklasse: Waar Deze Voorkomt Binnen de 6096 Familie

Een van de nuttigere — en soms verwarrende — aspecten van het A06B-6096-naamgevingssysteem is dat de suffix voor de stroomklasse voorkomt bij zowel dubbelassige als drievoudige varianten. De "02" klasse komt met name voor in twee afzonderlijke modules die fundamenteel verschillende asconfiguraties bedienen in dezelfde generatie apparatuur.

De H202 en H302 delen dezelfde "02" stroomklasse, wat betekent dat de motorstroomwaarden waarvoor ze zijn ontworpen om mee te werken in hetzelfde bereik liggen — maar de ene drijft twee assen aan en de andere drie. In een machine die zowel een H302 als een H202 samen gebruikt, is het niet ongebruikelijk dat de motoren op de drie assen van de H302 en de motoren op de twee assen van de H202 van vergelijkbare framegroottes zijn, omdat de stroomklasse ze allemaal aan dezelfde algemene vermogensklasse koppelde.

Wat dit in de praktijk betekent: als u een machine heeft met zowel een H302 als een H202, en er verschijnt een servo-foutalarm op een van de assen van de H202, is het de moeite waard op te merken dat de motor die op die as is aangesloten mogelijk in hetzelfde vermogensbereik ligt als die op de H302 — wat mogelijk wijst op een gedeeld stroomvoorzieningsprobleem of een kabelstoring voordat wordt geconcludeerd dat de H202-module zelf defect is.

Ontcijfering van de H202 Suffix

"2" — Het voorste cijfer bevestigt dat dit een dubbelassige module is. Twee onafhankelijke servo-assen worden aangestuurd door één fysieke unit, die een gemeenschappelijk voedingsgedeelte delen, maar individuele aandrijfkanalen voor elke as behouden.

"02" — De achterste cijfers geven de stroomuitvoerklasse voor deze module aan. De "02" klasse is het lagere einde van het stroombereik in de dubbelassige 6096-familie, waardoor de H202 de natuurlijke keuze is voor machines die zijn gebouwd rond FANUC AC servo-motoren met een kleinere behuizing, waar een hoge continue stroomsterkte niet vereist was door het asontwerp van de machine.

Zoals bij alle 6096-serie vermeldingen, bevat de URL van deze pagina "AO6B-6O96-H2O2" — een bekend OCR-artefact waarbij numerieke nultekens in het lettertype van FANUC's label worden gelezen als de letter O. Het correcte onderdeelnummer voor bestelling, kruisverwijzing en documentatiedoeleinden is altijd A06B-6096-H202, met uitsluitend numerieke tekens. Beide tekenreeksvormen verwijzen naar dezelfde fysieke unit.

Specificaties

Welk Type Machine Gebruikt een H202?

De stroomklasse van de A06B-6096-H202 wijst op machines waarvan de asbelastingsvereisten in de lichtere helft van het operationele bereik van de 6096-serie vallen. Verschillende categorieën apparatuur passen in dit profiel.

Compacte CNC-draaibanken met twee assen. Een basis draaibank met twee assen — X-as voor de dwarsdoorsnede, Z-as voor de slede — gekoppeld aan servo-motoren met een kleinere behuizing is een van de meest eenvoudige H202-configuraties. In deze machines kan de H202 de enige servo-versterker in de kast zijn, die beide assen vanuit één module aanstuurt. Elk servo-alarm op de X- of Z-as in zo'n machine richt de aandacht onmiddellijk op de H202 en de componenten die erop zijn aangesloten.

Aanvullende lichte asparen in grotere machines. In complexere bewerkingscentra of speciale apparatuur kunnen de zwaardere primaire assen worden afgehandeld door een module met een hogere stroomsterkte of een ander type module, terwijl een paar lichtere aanvullende assen — een draaitafel en een losse kop, bijvoorbeeld, of een onderdeeltransportmechanisme met twee geregelde assen — aan een H202 wordt toegewezen. In deze gevallen vertegenwoordigt de H202 het deel van de asgroep met een lagere vraag, en het falen ervan laat die aanvullende functies buiten werking, terwijl de primaire assen normaal blijven functioneren.

As-paren voor draadsnijmachines. Draadsnijmachines uit het 6096-serie-tijdperk stuurden vaak de X/Y-tafelassen aan via een dubbelassige module met een bescheiden stroomklasse, aangezien de asbelasting van draadsnijmachines meer wordt gekenmerkt door precisie en soepelheid bij lage snelheden dan door een hoge stroomvraag. De stroomklasse van de H202 is consistent met dit toepassingsprofiel.

In elk geval is de rode draad dat de motoren op de twee assen van de H202 zijn ontworpen voor werking binnen de "02" stroomklasse van de oorspronkelijke specificatie van de machinebouwer — en het matchen van die specificatie tijdens vervanging is wat zorgt voor stabiel, correct afgesteld asgedrag na de omwisseling.

Een Opmerking over het Verkrijgen van Modules met Lage Stroomklasse

Er is een redelijk klinkende logica die onderhoudsteams soms op het verkeerde spoor zet: als een module met lage stroomsterkte niet beschikbaar is, waarom dan geen variant met hogere stroomsterkte uit dezelfde familie gebruiken? Het aantal assen komt overeen, de generatie komt overeen, en de surplusmarkt heeft vaak meer modules met hoge stroomsterkte beschikbaar.

Het praktische antwoord is dat het volledig afhangt van welke wijzigingen er naast de substitutie worden aangebracht. Een andere stroomklasse betekent dat de servo-parameters die zijn opgeslagen in de CNC-controller — inclusief de instellingen voor de stroomlusversterking, maximale stroomlimieten en gerelateerde afstemmingswaarden — zijn gekalibreerd voor de specificaties van de originele module. Het installeren van een H207 in een H202-sleuf zonder bijbehorende parameter aanpassingen zal een as opleveren die zich onvoorspelbaar kan gedragen onder belasting, valse alarmen kan genereren, of slecht afgesteld kan zijn. Het maken van die aanpassingen vereist toegang tot de originele machine documentatie en bekendheid met FANUC's servo-parameterstructuur voor deze controllergeneratie.

Wanneer de H202 beschikbaar is via de secundaire markt, is de eenvoudigere en betrouwbaardere weg om de juiste variant te verkrijgen en de controllerparameters ongewijzigd te laten. Dat is de rechttoe rechtaan onderhoudsaanpak, en het is de reden waarom de H202 een consistente vraag behoudt, ook al verschijnen varianten met een hogere stroomsterkte uit dezelfde serie soms in grotere hoeveelheden.

Staat, Garantie en Retourneringen

Nieuwe / originele units hebben een 12 maanden garantie en vertegenwoordigen de schoonste optie vanuit een langetermijn betrouwbaarheidsperspectief. De voorraad wordt betrokken uit de originele FANUC-productie; deze units zijn niet geïnstalleerd of onderhevig geweest aan operationele slijtage.

Geteste gereviseerde units hebben een 3 maanden garantie en worden teruggewonnen uit machines die buiten gebruik zijn gesteld, zijn geüpgraded of zijn ontmanteld. Units worden functioneel getest voordat ze worden vermeld. Voor faciliteiten die krappe onderhoudsbudgetten beheren, of waar de H202 nodig is als stand-by reserve in plaats van voor directe kritieke productie, biedt geteste gereviseerde voorraad een werkend onderdeel tegen lagere acquisitiekosten.

Retourvoorwaarden: meld fysieke schade, beschrijving mismatches of onvolledige levering op dezelfde dag of de volgende werkdag na aankomst. Units die binnen 4 dagen na ontvangst niet functioneel blijken te zijn, komen in aanmerking voor retour. Garantie dekt geen schade als gevolg van onjuiste installatie, motor-side storingen die terug in de aandrijving worden doorgegeven, of controllerparameterfouten die na levering worden toegepast. Retouren worden niet geaccepteerd voor onjuiste aankopen of als u van gedachten verandert — verifieer het onderdeelnummer op het fysieke etiket voordat u bestelt.

Verzending en Betaling

Verzending: 2 tot 4 werkdagen na bevestigde betaling, magazijn in Guangzhou.

Vervoerders: DHL en FedEx voor internationale zendingen. Lokale magazijnophaling beschikbaar in Guangzhou met voorafgaande kennisgeving.

Gecombineerde bestellingen: Meerdere componenten kunnen samen worden verzonden. Praktisch bij het verkrijgen van de H202 samen met andere 6096-serie modules, controllerkaarten of servo-kabels voor dezelfde machine-overhaul.

Betaling: T/T bankoverschrijving voor alle orderwaarden. PayPal en Western Union voor bestellingen tot USD $500.

Importkosten: Alle invoerrechten, belastingen en douanekosten van het bestemmingsland zijn de verantwoordelijkheid van de koper. Kopers in regio's met beperkingen op de dienstverlening van vervoerders worden aangemoedigd contact op te nemen met het team voordat ze een bestelling plaatsen.

Veelgestelde Vragen

V1: Mijn machine gebruikt een H202 en een H302 in dezelfde aandrijfkast. Beide delen de "02" stroomklasse — betekent dit dat ze uitwisselbaar zijn als er één defect raakt?

Ze delen dezelfde stroomklasse-aanduiding, maar ze zijn niet uitwisselbaar — en de reden is het verschil in aantal assen, niet de stroomsterkte. De H302 bestuurt drie assen; de H202 bestuurt twee. De CNC-controller wijst specifieke asnummers toe aan specifieke aandrijfmodule-sleuven, en die toewijzingen worden weerspiegeld in de servo-parametergegevens. Het installeren van een H202 in een sleuf die een H302 verwacht, zou één as volledig zonder aandrijfverbinding laten, ongeacht hoe de stroomklassen zich verhouden. Omgekeerd kan de H302 niet in de H202-sleuf passen omdat de controller niet is geconfigureerd om een drievoudige module te ontvangen op een positie waar een dubbelassige unit wordt verwacht. Wanneer één module defect raakt, moet de vervanging zowel het aantal assen als de stroomklasse matchen — er is geen kruis-substitutiepad tussen H202 en H302.

V2: Hoe verhoudt de "02" stroomklasse van de H202 zich in praktische termen tot de "07" klasse van de H207? Als ik alleen een H207 kan verkrijgen, wat zou er dan moeten veranderen?

De "07" klasse in de H207 vertegenwoordigt een hoger stroomuitvoerbereik dan de "02" klasse in de H202. Het installeren van een H207 in een H202-sleuf is fysiek mogelijk in de zin dat de module zal passen en aansluiten, maar zonder bijbehorende wijzigingen aan de servo-parameters in de CNC-controller, zal de stroomlus worden geconfigureerd voor een andere aandrijfspecificatie dan wat daadwerkelijk is geïnstalleerd. Dit kan asgedrag opleveren variërend van trage respons tot overstroomalarmen tot slecht gedempte oscillatie, afhankelijk van welke parameters het meest worden beïnvloed. Om de substitutie correct te laten werken, moeten de relevante servo-afstemmingsparameters worden aangepast aan waarden die geschikt zijn voor de H207 bij de werkelijke motorbelasting — wat op zijn beurt toegang vereist tot de originele inbedrijfstellingsgegevens van de machine of de bereidheid om de as opnieuw af te stemmen. Voor een gelijke vervanging is het verkrijgen van de juiste H202 de rechttoe rechtaan optie. De H207-substitutie is een aanpassing, geen vervanging.

V3: We hebben een machine die ongeveer drie jaar in opslag heeft gestaan na een verhuizing van de faciliteit. De H202 lijkt intact zonder zichtbare schade. Wat moeten we controleren voordat we de machine opnieuw opstarten?

 Stilstaande opslag is een van de meest uitdagende omstandigheden voor 6096-serie aandrijvingen. De belangrijkste zorg zijn de elektrolytische condensatoren in het DC-busgedeelte — condensatoren die lange tijd onbelast blijven, ondergaan een vorm van diëlektrische degradatie, en het onmiddellijk aanleggen van volledige DC-busspanning na een lange stilstand kan ervoor zorgen dat de condensatoren een overmatige laadstroom trekken, wat mogelijk interne schade kan veroorzaken. De standaard mitigatie is om een geleidelijke spanningsherstel uit te voeren: de voedingsspanning geleidelijk verhogen met behulp van een variabele autotransformator over een periode, in plaats van direct de volledige netspanning aan te leggen. Voor een aandrijving die drie jaar is opgeslagen, is dit proces de moeite waard om serieus te nemen. Inspecteer bovendien alle connectorcontacten op oxidatie, controleer de koelventilator op weerstand in de lagers (vooral als de opslagomgeving temperatuurschommelingen had), en verifieer dat er geen vocht in de behuizing van de module is gekomen. Een aandrijving die deze controles doorstaat en schoon draait tijdens een paar asbewegingscycli op lage voedingssnelheid, is waarschijnlijk succesvol opnieuw geactiveerd.

V4: De defecte H202 op onze machine vertoont geen duidelijke brandplekken of componentenschade. Kunnen we aannemen dat het een zachte fout is die mogelijk kan worden opgelost zonder vervanging?

Het uiterlijk is geen betrouwbare indicator van de interne gezondheid van servo-aandrijvingen van deze generatie. De meest voorkomende faalmodi in 6096-serie hardware — condensatordegradatie, verslechtering van de IGBT-gate driver circuit, en schade aan de power transistor junction — vertonen geen zichtbare tekenen aan de buitenkant van de module. Een aandrijving die er fysiek intact uitziet, kan een uitgangstrap hebben die de belastingstroom niet kan weerstaan, of een beveiligingscircuit dat onmiddellijk wordt geactiveerd onder asbeweging, ook al wordt deze zonder fout opgestart. Voordat wordt geconcludeerd dat de H202 defect is, is het de moeite waard om te controleren of de fout verdwijnt nadat de controller volledig is uitgeschakeld en opnieuw is opgestart met de assen in hun referentiepositie, en of de alarmcode op het CNC-display wijst op een interne aandrijffout versus een encoder- of kabelfout. Als het alarm aanhoudt na meerdere herstarts en het encoder/kabelpad is uitgesloten, is de aandrijfmodule de meest waarschijnlijke oorzaak, ongeacht de externe staat.

V5: We overwegen de aanschaf van twee H202-units — één voor onmiddellijke installatie en één als reserve op de plank. Is er iets specifieks waar we op moeten letten bij een reserve die mogelijk één tot twee jaar in opslag zal staan?

Voor geplande reserveonderdelen op de plank is de staat van de elektrolytische condensatoren op het moment van inkoop belangrijker dan voor een direct geïnstalleerde unit. Bij het aanvragen van een gereviseerde unit voor reservevoorraad is het de moeite waard te vragen of de unit onder werkelijke belastingsomstandigheden is getest en niet alleen is opgestart en geïnitialiseerd — een belastingstest onthult de gezondheid van condensatoren en IGBT's op een manier die een opstart zonder belasting niet doet. Nieuwe originele voorraad, indien beschikbaar, is de conservatievere keuze voor reserveonderdelen op de lange termijn, omdat de condensatoren minder totale tijd in gebruik hebben doorgebracht voordat ze werden opgeslagen. Zodra u de reserve-unit op de plank heeft, helpt opslag in een temperatuur-stabiele omgeving met lage luchtvochtigheid, weg van direct zonlicht en trillingen, om de staat ervan te behouden. Sommige faciliteiten voeren ook periodiek een opstart uit van reserveonderdelen op de plank, ongeveer elke twaalf maanden, waarbij de condensatoren door een laadcyclus worden gevoerd om hun diëlektrische laag te behouden — een praktijk die de betrouwbare houdbaarheid van oudere generatie aandrijfhardware merkbaar verlengt.

De juiste klasse. De juiste assen. De juiste generatie.
