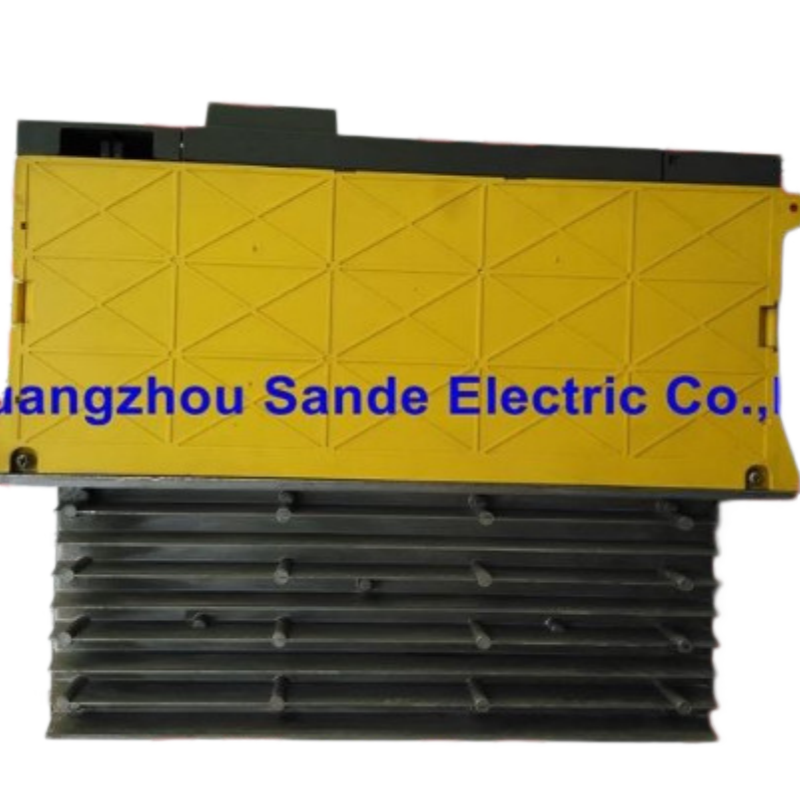

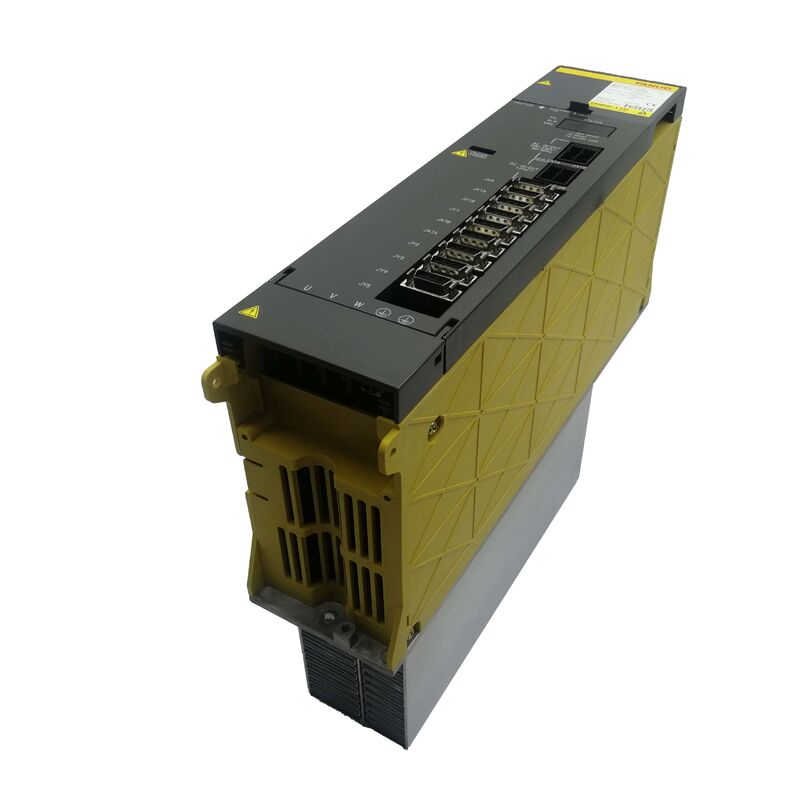

FANUC A06B-6102-H211 AC servoversterker  Productbeschrijving

De As die geen brute kracht nodig heeft heeft nog steeds de juiste aandrijving nodig

In het ontwerp van CNC-machine-gereedschap zijn niet alle assen gelijk.De assen die het werkstuk verplaatsen of de spindelkop onder zware snijbelastingen dragen, stellen een heel andere vraag aan hun aandrijvingen dan de assen die verantwoordelijk zijn voor nauwkeurige, positionering bij lichte belasting een draaitafel die in kleine stappen indexert, een hulpas die een gereedschapswisselaar bedient,of de fijnvoedingsas op een slijpmachine waarbij een soepele beweging bij lage snelheden belangrijker is dan de piekstroomcapaciteit.

De FANUC A06B-6102-H211 is gebouwd voor precies dit einde van het spectrum. It sits at the lower current rating tier within the α Series dual-axis amplifier family — the H211 — paired with the servo motors that power lighter axes where current draw stays well within moderate limits during normal operationHet monteren van een overgrote versterker op deze assen verbetert de prestaties niet; het kan zelfs de fijne positioneringsstabiliteit in gevaar brengen door een resolutie-mismatch in de huidige feedbacklus te introduceren.De juiste variant voor de juiste as is wat de hele machine laat werken zoals de ontwerper bedoeld.

Dit apparaat is vervaardigd in Japan, CE gecertificeerd en verkrijgbaar in zowel nieuwe als geteste gerenoveerde staat.Deze pagina bevat alles wat je nodig hebt om een betrouwbare aankoopbeslissing te nemen.

Lezen van de aandrijfkast: H211, H215 en H230 naast elkaar

Machines met aandrijvingen van de FANUC α-serie hebben vaak meer dan één A06B-6102-module in de kast.en het gaat vaak om verschillende varianten, omdat verschillende asgroeperingen verschillende belastingprofielen hebbenHet begrijpen van de onderlinge relatie tussen deze drie gemeenschappelijke varianten helpt duidelijk te maken waarom het onderdeelnummer nauwkeurig moet worden afgestemd op de plaats waar het onderdeel zich bevindt en niet vrij kan worden vervangen.

Alle drie delen dezelfde fysieke vormfactor, dezelfde analoge servo-interface met de FANUC-controller en dezelfde aansluiting van de aandrijvingsbus.Dat is precies wat toevallige vervanging een risico maakt ∙ ze lijken verwisselbaar op een plank of in een lijst, maar de servo-parametergegevens van de CNC zijn geconfigureerd op de specifieke stroomniveau van elke slot.en de huidige reguleringslus zal zich verkeerd gedragen, die bij lage snelheden mogelijk oscillaties of instabiliteit van de as veroorzaken, het exacte werkbereik waar deze lichtere assen het grootste deel van hun werktijd doorbrengen.

Wat zegt H211 over deze eenheid?

In FANUC's α-serie onderdeelnummerconventie codeert het achtervoegsel na de H de asconfiguratie van de aandrijving en de stroomuitgangsniveaus in een consistent patroon.

De voornaamste"2"bevestigt dat dit eentweeassige module- één fysieke eenheid die twee servoassen tegelijkertijd aandrijft, standaard voor de A06B-6102-familie: een gedeelde vermogensafdeling met onafhankelijke stroomregulatie per as,met een vermogen van niet meer dan 50 W,.

De achtervolging"11"Plaats deze variant aan de onderkant van de huidige beoordelingsschaal binnen de α-serie met twee assen.Het is het niveau dat is afgestemd op servomotoren met lagere vereisten voor continue stroom, meer nauwkeurig georiënteerde assen in een CNC-systeem.

Een praktische opmerking voor kopers: de URL op deze pagina bevat de string "AO6B-6IO2-H2II" dit is een gebruikelijk OCR- en lettertypeweergave-artefact waarbij het cijfer nul (0) verkeerd wordt gelezen als de letter O,en het cijfer één (1) wordt verkeerd gelezen als de letter IHet werkelijke onderdeelnummer is ondubbelzinnigA06B-6102-H211Bij het kruisverwijzen van de machinedocumentatie,controleer altijd op basis van het fysieke etiket en behandel optische tekensverwarring in digitale vermeldingen als een bekend gevaar met FANUC-onderdeelnummers.

Specificaties

Waar de H211 past in echte machineconfiguraties

De H211 is goed geschikt voor de volgende scenario's, die allemaal in het veld voorkomen:

CNC-draaiblokken en -draaicentra voor klein formaatDeze machines vereisen niet de huidige ruimte van een groot bewerkingscentrum, en hun servomotoren zijn dienovereenkomstig afgestemd.Een aandrijfkast in deze configuratie mag H211-modules in de gehele, in plaats van de gemengde H211/H230-arrangement die wordt gezien in zwaardere drieassige machines.

elektrische draad-EDM-machines, waarbij de asbeweging traag, zeer nauwkeurig en met een minimale mechanische belasting op het werkstuk verloopt.en een lager niveau versterker is de juiste specificatie voor die bedrijfsomgeving.

met een vermogen van niet meer dan 50 Wop bewerkingscentra waar de primaire werkassen (X, Y, Z) modules met een hogere stroom kunnen gebruiken,maar een hulp vierde of vijfde as die een draaitafel of indexkop bedient, werkt onder veel lichter belastingenIn deze gemengde configuratie zijn H211-modules voor de lichtere assen en H215 of H230-modules voor de primaire assen in dezelfde kast een gemeenschappelijke opstelling.

Oudere freesmachines met compacte servomotoren, waarbij de oorspronkelijke machinebouwer kleinere motoren selecteerde die specifiek waren afgestemd op de snijomvang en de asbewegingen van het ontwerp.Deze machines hebben vaak een volledige kast van lage stroom aandrijving modules.

Voorwaarden en garantie

Nieuwe / originele eenhedenzijn ontmanteld in een geschikte verpakking met een12 maanden garantieDeze zijn de juiste keuze wanneer de machine in continue productie is en de betrouwbaarheidseisen hoog zijn.

Onderzochte gerenoveerde eenhedenworden geproduceerd op basis van ontmantelde of verbeterde machines, onder bedrijfsomstandigheden functioneel zijn gecontroleerd en een3 maanden garantieZij zijn een praktische optie voor geplande reservevoorraden, machines met een lager gebruik of budgetgevoelige reparaties waarbij een bevestigde werkende eenheid het doel is.

Alle garantieclaims vereisen dat het originele etiket intact blijft.of niet overeenkomt met de beschrijving, moet worden gerapporteerd op de dag van aankomst of op de volgende werkdagNiet-functionele eenheden kunnen binnen 4 dagen na ontvangst onder normale bedrijfsomstandigheden worden geretourneerd of vervangen.De garantie dekt geen schade door onjuiste installatie, de verspreiding van de fout aan de motorzijde of de fout in de parameterconfiguratie die na levering wordt toegepast.

Bestelling en logistiek

Dispatch:2 tot 4 werkdagen na betaling bevestiging, van ons Guangzhou magazijn.

Vervoer:DHL en FedEx voor internationale levering. Lokale Guangzhou magazijn ophalen is beschikbaar en kan direct worden geregeld. Combined shipping applies when multiple parts are ordered together — a useful option when sourcing several drive components for a single machine repair or a spare parts program covering multiple machines.

Betaling:T/T overschrijving voor alle bestelbedragen. PayPal en Western Union voor bestellingen tot USD $500.

Douane:Alle invoerrechten, belastingen en heffingen van het land van bestemming zijn de verantwoordelijkheid van de koper.Kopers in regio's waar de standaard DHL/FedEx-service beperkt of niet beschikbaar is, moeten vóór het plaatsen van een bestelling contact opnemen met het verkoopteam om alternatieve logistieke regelingen te besprekenVeronderstel niet dat de dienst beschikbaar is voor alle bestemmingen zonder eerst te controleren.

Vaak gestelde vragen

V1: Ik kan niet snel de H211 leveren en de machine is uit. Kan ik tijdelijk een H215 vervangen om de productie te laten draaien terwijl ik wacht op het juiste onderdeel?

Fysiek past een H215 in hetzelfde slot als een H211 ∙ de vormfactor is identiek.om het correct te laten functioneren, moet de servoversterkerparameter in de CNC worden bijgewerkt om aan de huidige karakteristieken van de H215 te voldoen.Zonder deze parameterwijziging zal de huidige regellus voor beide assen op die module werken tegen de verkeerde referentiegegevens, wat fouten kan veroorzaken bij de fijne positionering,instabiliteit bij lage snelhedenDe parameterupdate zelf is niet technisch moeilijk voor iemand die bekend is met de FANUC servo parameter configuratie,maar het moet worden gedaan en vervolgens geverifieerd met as test beweegt voordat het vertrouwen van de machine voor de productie. The key risk is that the temporary fix may alter the machine's servo tuning in ways that affect part quality subtly — always revert to the correct H211 variant and restore original parameters as soon as the correct part is available.

V2: Waarom staat er op de productlijst "AO6B-6IO2-H2II"? Is dit een ander onderdeelnummer?

FANUC gebruikt een lettertype in sommige van hun etiketten waar het cijfer 0 en de letter O visueel vergelijkbaar zijn.evenals het cijfer "1" (één) en de letter "I"Wanneer deelnummerlabels worden gescand of getypt op basis van foto's, worden deze tekens vaak in digitale records overgebracht.Het juiste onderdeelnummer is altijd A06B-6102-H211 alle cijfers na de eerste letter A. Bij het zoeken naar dit onderdeel of het kruisverwijzen van de machinedocumentatie moet "AO6B-6IO2-H2II" en "A06B6102H211" als dezelfde eenheid worden beschouwd.Fysieke naamplaten op FANUC-apparatuur zijn de gezaghebbende referentie; digitale transcripties moeten worden gecontroleerd op het eigenlijke hardwarelabel.

V3: Onze machine is ongeveer twee jaar in opslag geweest voordat ze opnieuw in gebruik werd genomen.Moeten we iets doen voordat we de schijf opstarten??

De verlengde opslag brengt twee mogelijke problemen met zich mee voor servoversterkers van deze generatie.de elektrolytische condensatoren in de DC-bussectie verliezen geleidelijk hun laadcapaciteit wanneer ze gedurende een lange periode niet worden aangedreven een proces dat condensatordegradatie wordt genoemdVoor opslagperiodes van twee jaar of langer is een gecontroleerde opstartvolgorde raadzaam:de aandrijving geleidelijk opzetten met behulp van een variabele transformator (variant) bij verlaagde spanning gedurende een periode van dertig tot zestig minutenHet is de bedoeling dat de condensatoren zich onder zachte omstandigheden kunnen hervormen voordat de volle spanning wordt toegepast.alle verbindingen of contactoppervlakken die tijdens de opslag aan vochtigheid zijn blootgesteld, moeten vóór aansluiting worden geïnspecteerd op oxidatieAls de opslagomgeving klimaatgericht was en het apparaat in de oorspronkelijke verpakking werd bewaard, moet de aandrijving zelf worden gecontroleerd op condensatiebeschadiging.het risico is lager .

V4: We beheren het onderhoud van meerdere kleine CNC-machines en er zijn meerdere gemarkeerd voor potentiële aandrijvingsproblemen.

In situ beoordeling van de gezondheid van de servoversterker van de α-serie heeft enkele praktische beperkingen, maar er zijn nuttige diagnostische benaderingen die geen verwijdering van de module vereisen.Het servodiagnostisch scherm van de CNC-controller kan actuele feedbackgegevens weergeven, snelheidsfout en positiefout in realtime ∙ ongebruikelijke patronen in deze waarden tijdens normale asbeweging kunnen wijzen op aandrijfgerelateerde degradatie voordat een volledige fout optreedt.De status-LED's van de versterker geven ook informatie over de storingshistorie van veel α-modules: een patroon van terugkerende tijdelijke alarmen die op de stroomcyclus worden uitgeschakeld, of alarmen die verband houden met specifieke belastingomstandigheden,vaak wijst op een aandrijving met marginale thermische prestaties of verzwakte IGBT-schakelaarsHet is de moeite waard om de koelventilatoren van de aandrijving fysiek te controleren.Indien een specifieke as al enkele maanden intermitterende servo-alarmen genereert zonder duidelijke oorzaak van motor of kabel, is de aandrijfmodule voor die as een redelijke volgende focus voor onderzoek.

V5: We kopen verschillende onderdelen via meerdere bestellingen in de komende maanden als onderhoudsprogramma.Is er een voorkeurswijze om deze aankopen te structureren om het beste resultaat op prijsstelling en verzending te krijgen??

Voor een gestructureerd onderhoudsprogramma dat meerdere machines gedurende een langere tijd bestrijkt,de meest effectieve aanpak is om vooraf een geconsolideerde vereistenlijst in te dienen ¢ alle verwachte onderdelennummers, geschatte hoeveelheden en ruwe tijdsberekening, zelfs als de individuele bestellingen in fasen worden geplaatst.Vaststellen van de voorraad of de levertijdenHet is ook de basis voor het bespreken van gecombineerde verzendregelingen voor partijen onderdelen.die de vrachtkosten per eenheid in vergelijking met individuele zendingen verlaagt. Maintenance managers who plan their α Series spare parts procurement quarterly rather than reactively typically face fewer emergency sourcing situations and lower total parts costs — the secondary market for these drives rewards buyers who aren't operating under production-down pressure.

Juiste laag, juiste as, bevestigde Japanse productie.
