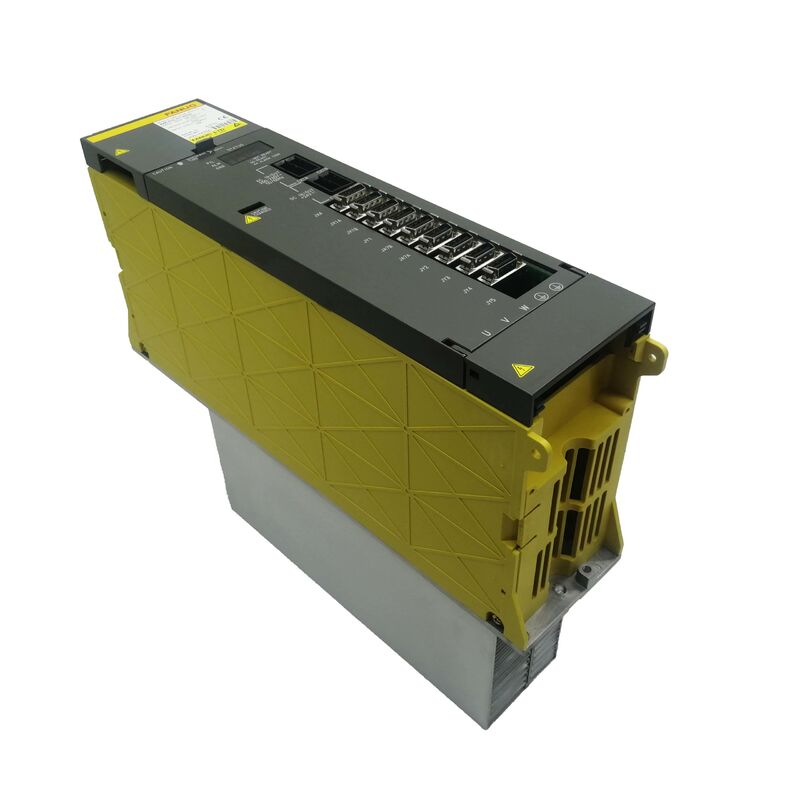

FANUC A06B-6102-H215 AC Servo Versterker Eenheid

Wanneer de machine oud is maar de productielijn nog steeds nodig heeft

Niet elke CNC-machine in een fabriek is nieuw.De machines die het meest betrouwbaar dagelijks werk doen, zijn die die al vijftien of twintig jaar draaien.Als een van deze machines een servo-alarm opstuurt en stopt, dan is het mogelijk om de onderdelen te produceren.De vraag is niet altijd:Het is vaak "hoe snel kunnen we de schijf weer online krijgen?"

The FANUC A06B-6102-H215 is a servo amplifier unit from FANUC's α Series — a generation of drives that powered a significant portion of the world's CNC machine tools through the 1990s and into the 2000sHet is vervaardigd in Japan, CE-gecertificeerd en verkrijgbaar in zowel nieuwe als gerenoveerde staat.Deze pagina is voor jou..

α-serie versus α-i-serie

Eén van de meest voorkomende fouten bij het kopen van FANUC servo aandrijvingen gebeurt hier: kopers die op zoek zijn naar een A06B-6102 variant, ontvangen per ongeluk, of bijna bestellen,in plaats daarvan een A06B-6114 of A06B-6134 van de αi-serieDe nummers zijn dicht bij elkaar. De modules kunnen er op een online lijst visueel vergelijkbaar uitzien. Maar ze zijn niet uitwisselbaar en het verschil gaat veel verder dan een enkel cijfer in het onderdeelnummer.

De A06B-6102 is van FANUC.α-serieDe serie αi (A06B-6114, A06B-6134,en aanverwante varianten) gebruikt FANUC's digitale FSSB-vezel-optische seriële bus voor communicatie van aandrijving naar controllerDeze twee interfacetypen zijn architectonisch onverenigbaar ∙ een αi-aandrijving kan niet worden ingebouwd in een α-serie machine zonder dat de controller wordt gewijzigd, de parameters worden gereviseerd en de motor vervangen kan worden.

De α-serie is ontworpen om te werken met FANUC-controllers uit de serie 0, serie 16, serie 18 en serie 21 families, onder anderen.de A06B-6102 is de juiste aandrijfserieAls uw machine een 0i, 30i of 31i controller draait, kijkt u naar de verkeerde productfamilie.

Het controllermodel controleren voor het bestellen duurt twee minuten en voorkomt een dure miss-ship.

Wat zegt H215 over deze eenheid?

De FANUC-conventie voor het achtervoegsel van de nummers van de α-serie bevat betekenisvolle technische informatie in de alfanumerieke reeks na de H. In de aanduiding H215:

De"2"De positie geeft aan dat dit eentweeassige module- een enkele fysieke eenheid die twee servo-assen tegelijkertijd aandrijft en een gemeenschappelijk vermogen heeft en tegelijkertijd een onafhankelijke stroomregeling voor elke as biedt.Dit is de standaardarchitectuur voor α-serie meerassige modules, waarbij één aandrijvingsrackpositie twee bewegingsassen bedient.

De"15"De componenten identificeren de specifieke uitslagstroom voor deze variant in de tweeachsconfiguratie.de nominale uitgangsstroom moet worden afgestemd op de servomotoren op elke as ̇ niet slechts ongeveerHet draaien van een motor waarvan de vereisten het nominale vermogen van de versterker overschrijden, veroorzaakt terugkerende warmteoverdraag alarmen;het installeren van een overgrote versterker voor zeer lage stroommotoren creëert instabiliteit van de fijne positionering als gevolg van resolutie mismatch in de huidige feedbacklus.

Als op het parametersheet van uw machine of op het naambord van de oorspronkelijke stukgelopen eenheid H215 staat, is dat de specifieke variant van de bron.

Specificaties

De realiteit van de aankoop van onderdelen van de α-serie

De tweede markt voor FANUC-aandrijvingen van de α-serie is duidelijk: de beschikbaarheid wordt in de loop van de tijd kleiner, niet omdat de vraag verdwijnt.maar omdat de pool van terug te winnen eenheden krimpen als machines worden gesloopt, opnieuw gebouwd met nieuwere controllers, of gewoon verloren gegaan in de tijd zonder dat hun componenten zijn gecatalogiseerd en opgeslagen.

Een machine die in 1998 is geïnstalleerd en betrouwbaar heeft gewerkt, staat niet op iemands vervangingsschema... tot de aandrijving faalt.het onderhoudsteam ontdekt dat de aandrijvingen van de α-serie die de machine aansturen niet langer actief in productie zijn, en dat de wereldwijde voorraad bestaat uit wat jaren geleden is geproduceerd, verdeeld naar verschillende wederverkopers en distributeurs van reserveonderdelen.Sommige varianten zijn nog steeds echt verkrijgbaar als nieuw in de FANUC-serviceleveranciersAndere zijn voornamelijk verkrijgbaar in de vorm van gerenoveerde eenheden die zijn getrokken uit buiten gebruik gebrachte apparatuur.

De huidige beschikbaarheid van de H215-variant moet rechtstreeks vóór de voltooiing van een aankoopplan worden bevestigd.Neem contact op met het verkoopteam voor een inventarisatie van de voorraad .

Voorwaardenopties en garantie

Nieuwe / originele toestandDe eenheden zijn uit de installatie gehaald, in de originele of passende beschermende verpakking en dragen een12 maanden garantieDeze zijn geschikt voor machines in continue productie waar de betrouwbaarheidsproblemen het hoogst zijn.

Onderzochte gerenoveerde eenhedenDe in de lijst vermelde producten worden geproduceerd op basis van een verpakking die is vervaardigd op basis van een verpakking die is vervaardigd op basis van een verpakking die is vervaardigd op basis van een verpakking die is vervaardigd op basis van een verpakking die is vervaardigd op basis van een verpakking die is vervaardigd op basis van een verpakking die is vervaardigd op basis van een verpakking die is vervaardigd op basis van een verpakking die is vervaardigd op basis van een verpakking die is vervaardigd op basis van een verpakking die is vervaardigd op basis van een verpakking die is vervaardigd op basis van een verpakking die is vervaardigd op basis van een verpakking die is vervaardigd op basis van een verpakking die is vervaardigd op basis van een verpakking die is vervaardigd op basis van een verpakking.3 maanden garantieen zijn een praktische keuze voor machines met een lager gebruik, reservevoorraad of budgetgevoelige reparatiescenario's waarbij een geverifieerde werkende eenheid de prioriteit heeft.

In beide gevallen moet het oorspronkelijke etiket van de module intact blijven en moet de eenheid worden teruggestuurd in dezelfde staat als wanneer de garantie wordt aangevraagd.De garantie dekt geen lichamelijke schade die tijdens de installatie is veroorzaakt, schade door defecten aan de motorzijde of problemen veroorzaakt door onjuiste parameterinstellingen na installatie.

Bestellen en verzenden

De artikelen worden verzonden binnen2 tot 4 werkdagenInternationale bezorging vindt plaats via:DHL en FedEx; lokale Guangzhou magazijn ophalen kan worden geregeld.Gecombineerde verzending is beschikbaar voor bestellingen met meerdere onderdelennummers..

BetalingsmogelijkhedenT/T overschrijving (alle waarden) PayPal en Western Union (bestellingen tot USD $500).

Grensoverschrijdende kopers zijn verantwoordelijk voor invoerrechten, belastingen en eventuele heffingen van het land van bestemming.

Indien de goederen niet binnen 10 dagen na verzending zijn aangekomenLaat het ons onmiddellijk weten.Indien goederen beschadigd, onvolledig of niet zoals beschreven aankomen, melden op dezelfde dag of de volgende werkdag, indien mogelijk met foto'sEenheden die binnen 4 dagen na ontvangst onder normale bedrijfsomstandigheden niet functioneren, komen in aanmerking voor teruggave of vervanging.

Vaak gestelde vragen

V1: Mijn machine gebruikt een FANUC-controller van de serie 18. Is de A06B-6102-H215 de juiste aandrijfserie?

De A06B-6102 α-serie aandrijvingen zijn ontworpen om te schakelen met de analoge servo-compatibele controllers van FANUC, waaronder de serie 16, 18,en 21 families evenals bepaalde configuraties van de oudere serie 0. Als de servo-interface van uw machine analoge in plaats van digitale glasvezel (FSSB) is, dan ja ¢ de A06B-6102-serie is de juiste aandrijflijn.Controleer de parameterdatabladen voor uw machine of het naamplaatje op de mislukte eenheid zelfDe controllerfamilie alleen bevestigt niet de H-suffixvariant; dat wordt bepaald door de motorspecificaties op elke as.

Vraag 2: Kan een aandrijving van de αi-serie (zoals A06B-6114) worden gebruikt als vervanging van de A06B-6102-H215 in een oudere machine?

De α-serie en de αi-serie gebruiken fundamenteel verschillende communicatie-interfaces: analoge versus FSSB digitale glasvezel.Een αi-aandrijving die is geïnstalleerd in een α-serie machine wordt niet herkend door de controller tijdens de initialisatieEen dergelijke uitwisselingsfunctie vereist hardwarewijzigingen van de controller, nieuwe bekabeling, controle van de compatibiliteit van de motorencoder en een volledige parameterconfiguratie..Voor een machine die simpelweg een mislukte aandrijving moet vervangen en teruggezet naar de oorspronkelijke specificatie, is het verkrijgen van de juiste A06B-6102-variant de praktische weg.

Vraag 3: Het H215-suffix op onze kapotte unit lijkt beschadigd en gedeeltelijk onleesbaar.

Als het etiket van het naamplaatje onleesbaar is, zijn er verschillende manieren om de juiste variant te bevestigen.de parameters van de servo-aandrijving, of de onderdelenlijst van de machinefabrikant geven vaak het exacte aandrijvingsmodel per as aan.het leesbare etiket op die eenheden zal de variant bevestigenTen derde kunnen de parameterdata van de CNC-controller soms de aangesloten versterker specificaties aangeven.en type controller dit is voldoende om de waarschijnlijke variant te beperken tot een korte lijst voor bevestiging.

V4: Dit zijn oudere aandrijvingen. Is het de moeite waard om de machine te repareren, of moeten we in plaats daarvan een volledige CNC-achterbouw overwegen?

Dit is een vraag waarmee veel onderhoudsmanagers worden geconfronteerd met verouderde apparatuur van de α-serie, en het antwoord is echt afhankelijk van het geval.Een vervanging van de aandrijving aankoop en installatie van een gelijksoortig A06B-6102 apparaat is meestal de snelste weg terug naar de productie en heeft de laagste directe kostenEen volledige retrofit (vervanging van de controller, aandrijvingen, motoren en bedrading) brengt de machine terug naar de huidige generatie technologie, maar brengt aanzienlijke projecttijd, kapitaaluitgaven,en een periode van stilstand die zich kan uitstrekken van dagen tot weken afhankelijk van de complexiteitAls de mechanische toestand van de machine goed is en de storing is geïsoleerd van de aandrijving, is een directe vervanging meestal economisch zinvol.Indien de machine gedurende een korte periode herhaaldelijk in meerdere assen is gestoord, of als de storing een symptoom is van een diepere elektrische achteruitgang, wordt een gesprek over retrofit relevanter.

Vraag 5: We moeten een voorraad onderdelen voor meerdere machines met α-serie schijven onderhouden.

Voor programma's voor onderdelen voor meerdere machines is het meest efficiënt om in één aanvraag een geconsolideerde lijst van alle vereiste onderdelennummers en -hoeveelheden in te dienen.Dit stelt het verkoopteam in staat om tegelijkertijd de beschikbaarheid van alle varianten te controleren., identificeren van alle die extra doorlooptijd of alternatieve inkoop vereisen en combinatieverzending aanbieden om de vrachtkosten te verlagen.Het maakt ook vroegtijdig mogelijk dat er een tekort aan voorraden is ¥ voordat een machinefout een urgentie veroorzaaktBij het samenstellen van een lijst met reserveonderdelen voor aandrijvingen van de α-serie moet het onderdeelnummer rechtstreeks van de moduleschilderingen worden opgenomen in plaats van uit het geheugen te vertalen.omdat kleine achtervoegselverschillen tussen varianten belangrijke technische gevolgen kunnen hebben.

Vervanging van dezelfde generatie, geverifieerde voorraad, wereldwijd verzending.
