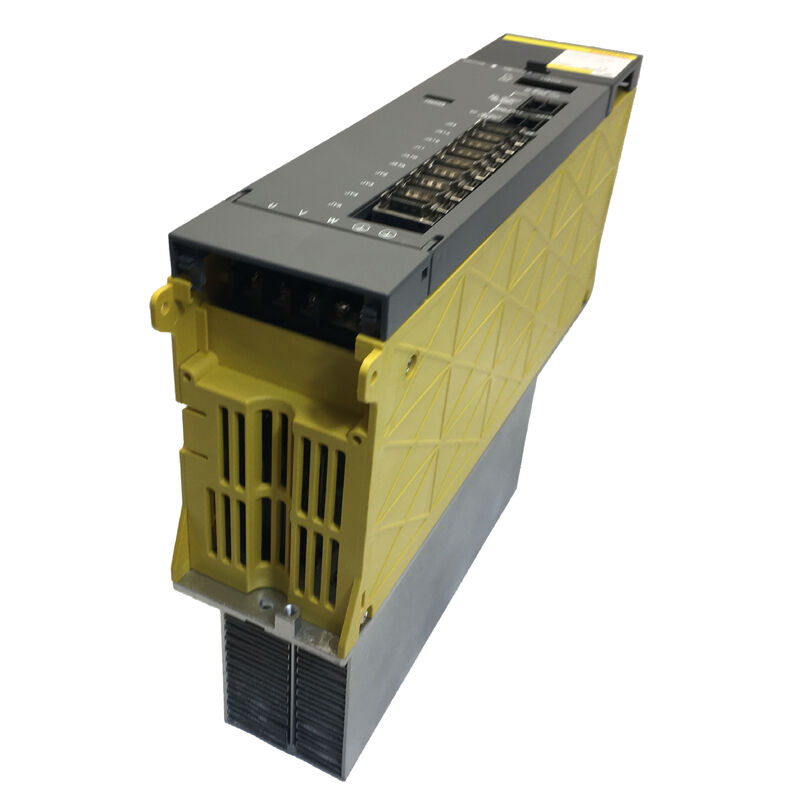

FANUC A06B-6102-H230 AC Servo-versterker Unit — Productbeschrijving

Drie assen, twee drive-sleuven, één cruciaal verschil

Loop naar een door FANUC aangestuurd bewerkingscentrum uit de late jaren '90 of vroege jaren '00 en open de drive-kast. In veel configuraties worden de X- en Y-assen bediend door één dual-axis servo-versterkermodule, en de Z-as — de verticale spindelpen die het volledige gewicht van het snijgereedschap draagt — wordt afzonderlijk afgehandeld, vaak door een module met een significant hogere stroomsterkte. De mechanica van verticale beweging, compensatie van zwaartekracht en de koppelvereisten van snelle Z-as bewegingen vereisen simpelweg meer van de drive.

Dat is de omgeving waarvoor de A06B-6102-H230 is ontworpen. Het behoort tot de α-serie servo-versterkerfamilie van FANUC, en binnen die familie is de H230 een dual-axis module met een hogere continue uitgangsstroom dan de H215. Voor de assen waar de belastingen zwaarder zijn en de stroomvereisten groter zijn, is dit de variant die het systeem specificeert — en het installeren van de verkeerde is een betrouwbare manier om thermische overbelastingsalarmen te genereren totdat iemand het probleem terugvoert naar de drive-kast.

Deze unit wordt geproduceerd in Japan, is CE-gecertificeerd en is verkrijgbaar in nieuwe en gereviseerde staat. Als H230 het nummer is op de documentatie van uw machine of op het label van de defecte module, lees dan verder.

H230 en H215 — Zelfde serie, andere taken

Omdat deze twee onderdeelnummers slechts in hun suffix verschillen, zijn ze de moeite waard om direct te bespreken. Zowel de A06B-6102-H215 als de A06B-6102-H230 zijn dual-axis modules uit de FANUC α-serie — dezelfde drive-familie, dezelfde communicatie-interface, dezelfde fysieke vormfactor, dezelfde controller-compatibiliteit. Wat hen scheidt, is de nominale uitgangsstroom, die het suffix codeert.

De "2" in beide aanduidingen bevestigt de dual-axis configuratie. De achtervoegsels — "15" versus "30" — vertegenwoordigen verschillende stroomsterkte-niveaus. De H230 staat hoger in die hiërarchie dan de H215. Praktisch gezien betekent dit dat de H230 is afgestemd op servomotoren met een hogere continue stroomafname: grotere asmotoren, zwaardere belastingen of toepassingen waarbij de motor tijdens normaal bedrijf een aanhoudende hoge koppelvraag ervaart.

Het verwisselen van een H215 waar een H230 is gespecificeerd — zelfs tijdelijk, zelfs "alleen om de machine draaiende te krijgen" — zal doorgaans resulteren in het bereiken van de thermische beveiligingsdrempel van de drive tijdens zware belastingcycli. Het alarm verschijnt mogelijk niet onmiddellijk bij lichte werkzaamheden, waardoor de mismatch aanvankelijk gemakkelijk over het hoofd kan worden gezien en moeilijker te diagnosticeren is wanneer de fout zich voordoet. De juiste oplossing is altijd de correct gespecificeerde variant.

De omgekeerde substitutie, het installeren van een H230 waar een H215 is gespecificeerd, brengt eigen risico's met zich mee: parameterinstellingen voor de stroomsterkte van de versterker moeten overeenkomen, en een mismatch hier kan leiden tot instabiele stroomregeling op assen met een lager vermogen. Geen van beide verkeerde onderdeelvervangingen is onschadelijk.

Specificaties

Waar de H230 in de praktijk opduikt

In een typisch drievoudig verticaal bewerkingscentrum dat een FANUC Series 16 of 18 controller gebruikt, is de drive-kast georganiseerd op as-toewijzing en belastingsprofiel. X- en Y-assen verzorgen horizontale tafelbeweging — over het algemeen lagere inertie, meer voorspelbare belastingscurves. De Z-as behandelt verticale positionering onder zwaartekracht, vaak met een kogelomloopspindel die zowel snijkrachten als het gewicht van de spindelkop moet weerstaan.

Voor machines die op deze manier zijn geconfigureerd, heeft de Z-as drive-module vaak een hogere stroomsterkte dan de X/Y-module in dezelfde kast. Daar duikt de H230 meestal op — niet omdat het aantal assen hoger is, maar omdat de motor die hij bedient meer stroom trekt onder normale bedrijfsomstandigheden dan de motoren op de lichtere assen.

Dezelfde logica geldt voor draaibanken met zware klauwen, of in machines waar één as consequent grote frezen met agressieve voedingssnelheden gebruikt. De drive-koppeling in deze kasten is zelden willekeurig; de machinebouwer heeft verschillende stroomniveaus gespecificeerd voor verschillende asbelastingen, en het α-serie onderdeelnummer codeert precies die technische beslissing.

Bij het inkopen van een vervanging is de as-toewijzing net zo belangrijk als het onderdeelnummer. Als de defecte drive degene is die de Z-as op een drievoudig bewerkingscentrum bedient, is de H230 waarschijnlijk de juiste unit voor die sleuf — maar verifieer altijd met de documentatie van de machine in plaats van aan te nemen op basis van het aslabel alleen.

Wat de betrouwbaarheid van de drive op lange termijn in α-serie installaties beïnvloedt

De levensduur van de servo-versterker in deze generatie FANUC drives is nauw verbonden met thermisch beheer. De interne IGBT-modules en gate-drivercircuits genereren warmte die evenredig is met de geschakelde stroom, en de koelarchitectuur is afhankelijk van consistente luchtstroom door de kast en over de koelribben van de drive. In een machine die vijftien of twintig jaar heeft gedraaid, behoren de ventilatoren die direct op de versterkermodules zijn gemonteerd tot de meest over het hoofd geziene onderhoudspunten — ze draaien continu, ze verzamelen stof, en wanneer hun lagers beginnen te falen, neemt de luchtstroom af voordat er een duidelijke hoorbare waarschuwing is.

Een drive die maandenlang heet draait voordat hij uitvalt, kan zijn interne circuits hebben beschadigd voorbij wat externe tests volledig kunnen onthullen — wat een reden is waarom een geteste gereviseerde unit van correct ontmantelde apparatuur een betrouwbaardere optie is dan een uitgebouwde unit met een onzekere geschiedenis. Het vervangen van de ventilator op de versterkermodule, gecombineerd met een grondige reiniging van de kast bij het installeren van een nieuwe drive, verlengt de levensduur van de vervangingseenheid aanzienlijk.

Het andere veelvoorkomende faalpad in α-serie drives zijn de DC-buscondensatoren, die met de leeftijd degraderen, zelfs onder normale bedrijfsomstandigheden. In units die lange tijd zijn opgeslagen in plaats van actief gebruikt, is de conditie van de condensator het controleren waard voordat de module zonder een gecontroleerde inloopperiode in een kritieke productiemachine wordt geplaatst.

Garantie, Conditie en Retourneringen

Nieuwe units zijn niet-geïnstalleerde originele voorraad, correct verpakt en gedekt door een 12 maanden garantie. Dit zijn de juiste keuze voor productiekritische machines waar stilstandkosten aanzienlijk zijn en de betrouwbaarheidsverwachtingen hoog zijn.

Geteste gereviseerde units hebben een 3 maanden garantie en zijn geschikt voor geplande reserveonderdelenprogramma's, machines met een lagere benutting, of situaties waar budget de belangrijkste beperking is. Alle gereviseerde units worden functioneel getest voordat ze worden vermeld. Units die niet kunnen worden geverifieerd op operationele specificaties, worden niet vermeld, ongeacht de visuele staat.

Voor garantieclaims: meld schade, onvolledige levering of beschrijvingsafwijkingen op de dag van aankomst of de volgende werkdag, met fotografische documentatie. Units die binnen 4 dagen na ontvangst onder normale bedrijfsomstandigheden niet functioneel blijken, komen in aanmerking voor retour. Garantie dekt geen schade door onjuiste installatie, motor-side fouten of parameterfouten die na levering zijn geïntroduceerd. Originele garantie-labels moeten intact blijven op elke geretourneerde unit.

Bestellogistiek

Verzending: 2 tot 4 werkdagen na betalingsbevestiging. Vervoerders: DHL en FedEx internationaal; Guangzhou magazijn afhaling lokaal beschikbaar. Gecombineerde verzending wordt aangeboden wanneer meerdere componenten samen worden besteld — dit is de moeite waard om aan te vragen bij het inkopen van meerdere drive-modules voor één machine.

Betaling: T/T bankoverschrijving voor alle orderwaarden; PayPal en Western Union voor orders tot USD $500.

Kopers van buitenlandse landen zijn verantwoordelijk voor alle invoerrechten, belastingen en bestemming-landkosten. Deze moeten worden meegenomen in de totale landed cost bij het vergelijken van inkoopopties.

Veelgestelde Vragen

V1: De drive-kast van mijn machine heeft twee A06B-6102 modules — één is H215 en de andere is H230. Kan ik één variant gebruiken om beide sleuven als reserve te stockeren?

Niet als een directe plug-and-play reserve voor beide posities zonder parameters aan te passen. De H215 en H230 zijn verschillende stroomsterkte-niveaus, en de servo-parameterinstellingen van de CNC-controller zijn geconfigureerd om overeen te komen met de specifieke versterker-variant in elke drive-sleuf. Als u een H230 installeert in een sleuf die voorheen een H215 draaide, moet de parameterdata voor die as worden bijgewerkt om de verschillende versterkerkenmerken weer te geven — anders zal het stroomregelgedrag onjuist zijn. Het aanhouden van aparte reserves voor elke variant is de veiligste aanpak voor een machine waar beide typen in gebruik zijn. Als u wilt standaardiseren op één variant, moet het engineeringwerk dat nodig is om de wijziging te valideren, doelbewust worden gedaan en gedocumenteerd, niet aangenomen.

V2: Hoe bevestig ik welke α-serie dual-axis variant de Z-as sleuf in mijn machine vereist, voordat ik bestel?

De meest betrouwbare bron is de elektrische documentatie van de machine — het as-toewijzingsdiagram of het parametergegevensblad, dat machinebouwers doorgaans in de onderhoudshandleiding opnemen. Dit specificeert het versterkermodel per as. De tweede bron is het naamplaatje van de defecte unit zelf: zelfs als de unit niet functioneel is, moet het onderdeelnummerlabel op de behuizing van de module leesbaar zijn. Als geen van beide toegankelijk is, bevat de opgeslagen parameterdata van de CNC-controller vaak servo-versterker typecodes voor elke as die via het parameterweergavescherm kunnen worden uitgelezen, wat een ervaren FANUC-technicus kan kruisverwijzen naar het juiste onderdeelnummer. Bestellen op basis van alleen de asnaam ("de Z-drive") zonder het specifieke model te bevestigen, is een veelvoorkomende inkoopfout die gemakkelijk te vermijden is.

V3: De machine gaf een servo-alarm op een as, maar de drive-module lijkt extern onbeschadigd. Betekent dit dat de drive niet het probleem is?

Uiterlijk is geen betrouwbare indicator van de conditie van de drive in α-serie versterkers. De meeste interne faalmodi — IGBT-degradatie, driver-circuitfouten, condensatorfouten — zijn van buitenaf niet zichtbaar. De diagnostische aanpak voordat u een vervanging bestelt, moet omvatten: het noteren van de exacte alarmcode en het opzoeken van de betekenis ervan in de alarmlijst van de controller, het controleren van de motor- en feedbackkabel op die as op continuïteit en isolatiefouten, en indien mogelijk het verwisselen van de verdachte drive-module naar een andere as-sleuf om te zien of het alarm de module volgt. Als het alarm de module naar zijn nieuwe sleuf volgt, is de drive defect. Als het alarm op de oorspronkelijke as blijft na de verwisseling, ligt het probleem waarschijnlijk in de motor, kabel of bedrading in plaats van in de drive zelf. Deze verwisselingsstap eerst uitvoeren kan de kosten van het bestellen van een vervanging voor het verkeerde onderdeel besparen.

V4: We importeren deze unit internationaal. Zijn er documentatie- of nalevingskwesties waar we rekening mee moeten houden?

De A06B-6102-H230 heeft CE-certificering en wordt in Japan geproduceerd door FANUC Corporation, wat voldoet aan de documentatievereisten voor de meeste industriële importbestemmingen. Voor douaneclassificatie vallen FANUC servo-versterker units doorgaans onder de categorie elektronische industriële besturingsapparatuur in de meeste tariefschema's, hoewel de specifieke HS-code per bestemmingsland zal variëren. Kopers moeten het toepasselijke invoertarief en eventuele vereiste invoervergunningen bevestigen bij hun douane-expediteur voordat ze de bestelling plaatsen, aangezien deze aanzienlijk per regio variëren. Alle invoerrechten, belastingen en makelaarskosten zijn de verantwoordelijkheid van de koper. Als uw bestemming specifieke nalevingsdocumentatie vereist, neem dan contact op met het verkoopteam op het moment van aanvraag — zij kunnen adviseren over welke papieren beschikbaar zijn.

V5: Is het mogelijk om de A06B-6102-H230 te laten repareren in plaats van te vervangen?

 Reparatie op bordniveau van FANUC α-serie servo-versterkers is technisch mogelijk en wordt aangeboden door enkele gespecialiseerde reparatiewinkels voor industriële elektronica. De haalbaarheid hangt af van de specifieke faalmodus: doorgebrande zekeringen of gate-weerstanden zijn eenvoudige reparaties; vervanging van IGBT-modules is ingewikkelder maar haalbaar met de juiste apparatuur en componenten; PCB-niveau spoorbeschadiging of corrupte firmware is over het algemeen niet economisch om aan te pakken. De praktische overweging is tijd — reparatie doorlooptijd bij een gespecialiseerde winkel wordt doorgaans in weken gemeten, terwijl een vervangingseenheid uit beschikbare voorraad binnen dagen wordt verzonden. Voor machines in actieve productie heeft de vervangingsroute bijna altijd lagere totale stilstandkosten. Reparatie wordt aantrekkelijker wanneer de unit een verouderde variant is met zeer beperkte beschikbaarheid op de secundaire markt, waardoor vervanging moeilijk snel te verkrijgen is, ongeacht de kosten. Voor de H230 moet de huidige marktbeschikbaarheid direct worden gecontroleerd voordat wordt besloten tot de reparatieroute.

Correcte variant. Correcte stroomsterkte. Bevestigde voorraad.
