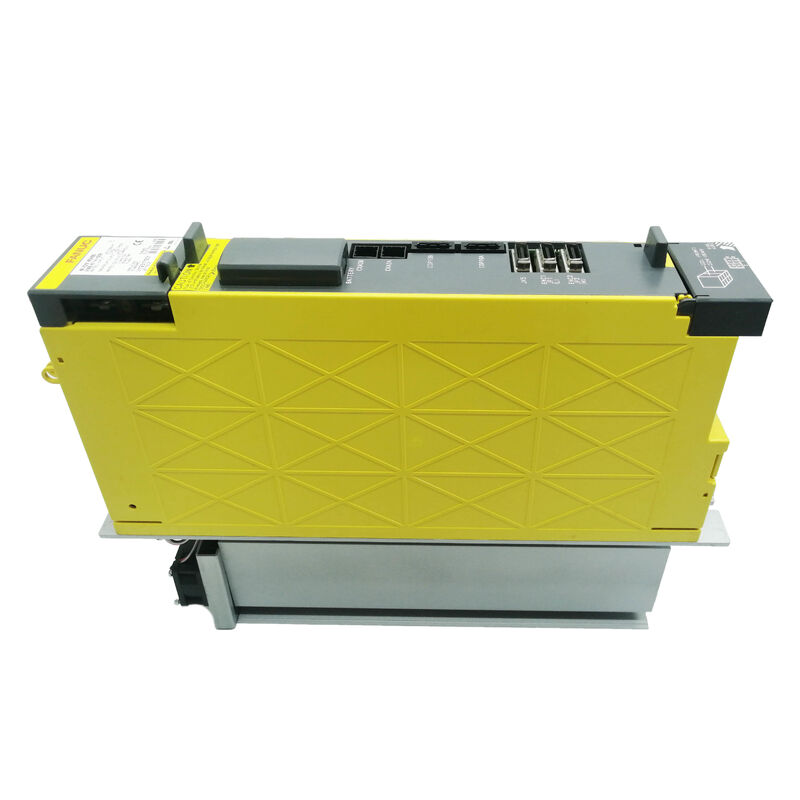

FANUC A06B-6114-H104 AC servoversterker  Productbeschrijving

Eén As, volledige precisie, geen snelkoppelingen.

Voor machines waar het beheer van de afzonderlijke assen, geïsoleerde foutdiagnoses,of toegewijde stroomcapaciteit is belangrijker dan de compactheid van de kastDe A06B-6114-H104 is precies dat: een enkelassige αi SV serie AC servoversterker van FANUC, vervaardigd in Japan,ontworpen voor het aandrijven van één servoas met de volledige controleautoriteit en encoder feedback integratie waarvoor het αi-platform van FANUC bekend staat.

DeH104In de A06B-6114 αi SV-familie betekent "H1xx" een eenassige configuratie,en de laatste cijfers geven de continue nominale uitgangsstroom voor dat askanaal aanDeze kwalificatie moet overeenkomen met de operationele vereisten van de daaraan aangesloten servomotor, niet ongeveer, maar precies.En het installeren van een ongepaste versterker genereert alarmen die niet altijd rechtstreeks naar de echte oorzaak wijzen..

De A06B-6114-familie: waar de H104 past

De αi SV-serie van FANUC bestrijkt een breed scala aan asconfiguratie en motoren.elk met verschillende uitgangsstroomniveaus om aan motoren van verschillende grootte te voldoenDe H104 is een eenassige eenheid, waardoor hij naast de H106, H115 en vergelijkbare enkelkanaalvarianten ­­, elk geschikt voor verschillende motorbelastingprofielen, staat.Tweeassige eenheden van dezelfde familie dragen de aanduidingen H2xx (H206, H208 enzovoort).

Dit is praktisch van belang omdat onderhoudsteams vaak op zoek gaan naar een A06B-6114 vervanger zonder het achtervoegsel te specificeren,alleen om te ontdekken dat de beschikbare voorraad is een twee-assige H206 in plaats van de eenassige H104 die ze nodig hebbenAls de aandrijflijn, het bedradingsgordel en de besturingsconfiguratie van uw machine zijn ingesteld voor een eenassige eenheid, dan is het mogelijk om de besturingsfunctie van de toestel te verbeteren.een vervanging van twee assen vereist herwerkingen van de kast en wijzigingen van de parameters die een eenvoudige uitwisseling uitbreiden tot een technische oefening van meerdere uren.

Specificaties

Wie koopt dit stuk eigenlijk?

Het begrijpen van het kopersprofiel voor de A06B-6114-H104 helpt realistische verwachtingen te stellen over het inkoopproces.

OnderhoudsingenieursZe kennen hun exacte onderdeelnummer, ze hebben al bevestigd dat de fout in de versterker ligt in plaats van de motor of encoder,en ze hebben snelle beschikbaarheid nodig gecombineerd met vertrouwen dat de unit goed is gecontroleerd voordat het wordt verzonden.

Vervaardigers van elektrische apparatenIn het geval van deze groep wordt dit onderdeel tijdens geplande herzieningen aangekocht, meestal samen met andere aandrijvingselementen van de αi-serie om een complete aandrijvingskast te renoveren.De mogelijkheid om meerdere componenten te bestellen en ze samen te laten verzenden is net zo belangrijk als de eenheidsprijs.

Verpakkingsapparaten voor reserveonderdelenDe logica is eenvoudig: de H104 wordt door de fabrikanten gekocht om als onderhoudsonderhoudspakket te worden gebruikt.het hebben van een geverifieerde eenheid op de plank zet een potentiële productieonderbreking van meerdere dagen om in een vervanging van de aandrijving in dezelfde dienst.

Alle drie de soorten kopers hebben baat bij het controleren van de beschikbaarheid van de huidige voorraden voordat ze een bestelling plaatsen.Aangezien het aanbod van specifieke αi SV-varianten verandert op basis van wat is afkomstig van de uit de handel gebrachte machinevoorraad..

Voorwaarden en garantie

Nieuw (Originaal)¢ Fabrieksvoorraad, nooit geïnstalleerd, bevat een12 maanden garantieDe eerste keuze voor productie-kritieke machines en voor elke toepassing waarbij de versterker vanaf de eerste dag een aanhoudende werking met een hoge cyclus zal zien.

Beproefd, gerenoveerd¢ Uit de service-apparatuur gehaald, onder belasting geëvalueerd en functioneel gecontroleerd vóór inschrijving.3 maanden garantie- Een verstandige optie voor machines aan het einde van hun productie-levensduur, toepassingen met een laag belastingniveau,of kopers die een kosteneffectieve reservevoorraad bouwen waarbij de garantiepremie van een nieuw apparaat niet gerechtvaardigd is door het schema van de machine.

De garantie-etiket moet intact blijven op elk voor garantie onderhoud ingediende apparaat.

Bestelling, betaling en verzending

Levertyd:24 werkdagen van de betalingstermijn tot de verzending.

Vervoer:DHL en FedEx voor internationale bezorging. Lokale pick-up in Guangzhou beschikbaar. gecombineerde verzending op bestellingen met meerdere artikelen

Betaling:T/T (bankoverdracht), PayPal, Western Union. PayPal wordt geaccepteerd voor bestellingen tot USD $500.

Invoerrechten en belastingenin het land van bestemming zijn de verantwoordelijkheid van de koper.

Terugkeerbeleid

Goederen die beschadigd, onvolledig of niet overeenstemmend met de beschrijving aankomen, moeten op de dag van levering of de volgende werkdag worden gerapporteerd, indien mogelijk met foto's.Eenheden die binnen 4 dagen na ontvangst onder normale bedrijfsomstandigheden niet functioneren, komen in aanmerking voor teruggave of vervanging. Schade veroorzaakt door onjuiste bedrading, onjuiste installatie of parameterfouten is niet gedekt.Terugzendingen worden niet geaccepteerd voor aankopen die plaatsvinden als gevolg van een gedachtewisseling of voor bestellingen van verkeerde onderdelen zonder voorafgaande controle op de verenigbaarheid.Alle retourzendingen moeten het originele garantielabel dragen en in dezelfde staat worden teruggestuurd als ontvangen.

Vaak gestelde vragen

Vraag 1: Mijn machine gebruikt een A06B-6114-H104. Kan ik hem vervangen door een A06B-6114-H106 als de H104 op voorraad is?

Kortom, dit is geen eenvoudige drop-in swap. De H104 en H106 zijn beide enkelassige αi SV-eenheden binnen dezelfde familie, maar ze hebben verschillende continue uitgangsstroompercentages per as.Het monteren van een hogere eenheid in plaats van een lagere eenheid kan elektrisch werken., maar het vereist servo-parameter aanpassingen in de CNC om te voldoen aan de nieuwe versterker kenmerken.de as zal aandrijfalarm genereren of zich onregelmatig gedragen. Raadpleeg, voordat u een ander achtervoegsel vervangt, de servoparameterbladen van uw machine en bevestig bij een ervaren FANUC-technicus of de wijzigingen van de parameters binnen het bereik liggen.Als je dat niet veilig kunt doen..., is de weg met een lager risico om de juiste H104-eenheid te zoeken.

V2: Hoe weet ik zeker dat de servoversterker het stuk is en niet de motor of encoder?

De diagnose van de servofout volgt een logische volgorde.Let op de exacte alarmcode die wordt weergegeven door de CNC-controller. FANUC-alarmcodes voor servofouten zijn specifiek genoeg om aan te geven of het probleem in de aandrijving zitTen tweede, controleer de versterker visueel op tekenen van verbranding of beschadiging van onderdelen.indien mogelijk, de verdachte versterker vervangen door een bekende goede eenheid van een andere as op dezelfde machine, indien het alarm de versterker naar zijn nieuwe slot volgt, is de versterker defect;als het in de oorspronkelijke slot blijft met een andere versterker, is de motor of bedrading de waarschijnlijke oorzaak.Het overslaan van deze diagnostische volgorde en het bestellen van een vervangende versterker voordat de foutbron wordt bevestigd, is de meest voorkomende en duurste fout in het onderhoud van CNC-aandrijvingen.

V3: Het achtervoegsel H104 eindigt op "04"? komt dat getal rechtstreeks overeen met een specifieke continue uitgangsstroom in ampères?

Binnen FANUC's αi SV-benamingconventie heeft het numerieke deel van het achtervoegsel betrekking op de nominale output van de versterker, maar het is geen directe amp-voor-amp-correspondentie met een rond getal.De achtervoegsels weerspiegelen de interne ratingsniveaus van FANUC in plaats van een letterlijke stroomwaarde in ampèreDe praktische conclusie is dat u de vervangende versterker moet matchen met het volledige onderdeelnummer, niet door het achtervoegsel numeriek te interpreteren.Als u de elektrische specificaties in detail moet begrijpen bijvoorbeeld, wanneer wordt beoordeeld of een vervangende variant haalbaar is, bevat de volledige specificatie tabellen van de aandrijving in de FANUC αi-serie beschrijvingen handleiding voor uw besturingsgeneratie.

V4: Wat is de verwachte levensduur van deze versterker, en wat veroorzaakt meestal dat ze falen?

FANUC servoversterkers zijn gebouwd voor een lange levensduur in industriële omgevingen en veel αi-series-eenheden zijn al 15 jaar of langer zonder storing in continue werking.Wanneer er mislukkingen optreden, de meest voorkomende oorzaken zijn elektrolytische condensator afbraak in de gelijkstroombus (die de neiging heeft om te verschijnen als intermitterende storingen of onregelmatig gedrag voor catastrofale storing),IGBT-storing in de uitgangsvermogenstadium (meestal veroorzaakt door motorwindingfouten), overmatige belasting, of overgangsstroom) en koelventilatorfout die tot thermische uitschakeling leidt.De toestand van de koelventilator is regelmatig te controleren. Een uitgeputte ventilator is goedkoop te vervangen en voorkomt de veel duurdere versterkerstoring die volgt als de thermische spanning ongecontroleerd opbouwt..

V5: Is het mogelijk om een nieuwe A06B-6114-H104 rechtstreeks bij FANUC te kopen en hoe vergelijkt dat met het kopen via een leverancier van onderdelen?

FANUC verkoopt reserveonderdelen via haar geautoriseerde servicenetwerk en in regio's waar FANUC een actieve servicegezondheid heeft, is het mogelijk om direct via het lokale FANUC-kantoor of de lokale distributeur te bestellen..De afwegingen zijn de doorlooptijd en de prijs FANUC's directe toeleveringsketen is betrouwbaar, maar kan wel langere doorlooptijden hebben dan de secundaire markt.en de prijzen zijn meestal hoger dan voor gereviseerde eenhedenVoor kopers in regio's waar de lokale service-infrastructuur van FANUC beperkt is, of in situaties waarin de doorlooptijd van het officiële kanaal niet past bij het stilstandsvenster,de secundaire markt voor geteste gerenoveerde eenheden biedt een praktisch en kosteneffectief alternatief, mits de leverancier vóór de verzending een functionele verificatie uitvoert.

De onderdelen die in voorraad zijn, gaan snel.
