A06B-6134-H302 FANUC AC Servo Versterker Eenheid A06B6134H302 AO6B-6I34-H3O2

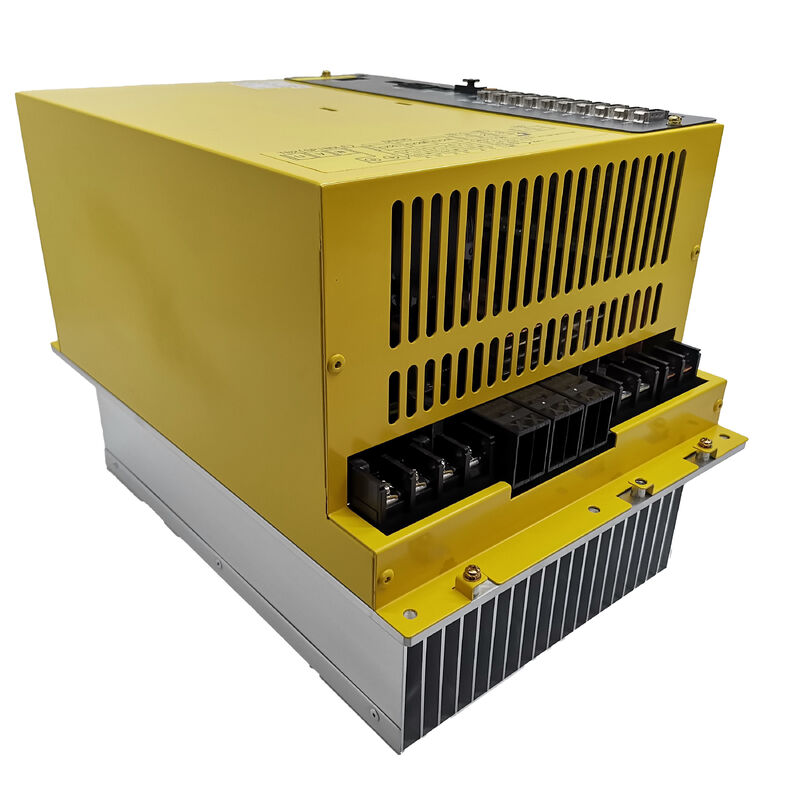

FANUC A06B-6134-H302 | Beta i SVSP versterker met 3 servo's en spindel - 200–240V / 49A / 11kW spindel / FSSB

Drie servo-assen en spindel in één module

De A06B-6134-serie is FANUC's Beta i SVSP-familie (Servo Spindle Packaged). "Verpakt" is het sleutelwoord: deze module integreert drie onafhankelijke servo-asversterkers (L, M, N) en een complete spindelversterker in één behuizing. Op een compacte CNC-draaibank of klein bewerkingscentrum vervangt dit wat anders vier afzonderlijke aandrijfmodules zouden zijn door één enkele eenheid, waardoor de aandrijfkast wordt vereenvoudigd, het aantal DC-busverbindingen wordt verminderd en het aantal FSSB-glasvezelkabels naar de CNC wordt verminderd.

De BiSVSP 20/20/40-11-aanduiding codeert de stroom- en vermogenswaarden over alle vier aandrijfkanalen, waarbij de 11 kW spindelversterker de spilmotor van de machine aanstuurt. Met zijn ingebouwde stroomvoorziening en regeneratiecapaciteit retourneert de unit de motorvertragingsenergie aan de toevoer – een voordeel op het gebied van energie-efficiëntie bij machines met frequente spil- en asstopcycli.

De A06B-6134-H302 is ontworpen voor kleine tot middelgrote CNC-bewerkingsmachines: compacte draaibanken, boortapcentra en eenvoudige bewerkingscentra waarbij het complete aandrijfsysteem van de machine in één pakket past. Voor grotere machines met hogere asvereisten is de Alpha i SVM/SPM afzonderlijke modulearchitectuur het geschikte platform.

Belangrijkste specificaties

#A en #C achtervoegsel — Bevestig voordat u bestelt

De A06B-6134-H302 wordt geproduceerd in twee softwarevarianten:#A(Type A) en#C(Type C). Deze verschillen in interne softwareconfiguratie en zijn niet uitwisselbaar. Op het label van de geïnstalleerde module staat het volledige onderdeelnummer inclusief het achtervoegsel. Bevestig of de machine de #A- of #C-variant heeft en specificeer dienovereenkomstig. Als u het verkeerde achtervoegsel gebruikt, leidt dit tot onjuist schijfgedrag of een mislukte initialisatie bij het opstarten.

Valpreventie op zwaartekrachtas en Cs-contouren

Twee operationele kenmerken van de A06B-6134-serie zijn het vermelden waard voor gebruikers van werktuigmachines:

Valpreventie op de zwaartekrachtas:De module bevat een ingebouwd stroomuitvaldetectiecircuit dat het remmen van de motor snel activeert wanneer er een voedingsverlies wordt gedetecteerd, waardoor gereedschappen en werkstukken op door zwaartekracht belaste assen worden beschermd zonder afhankelijk te zijn van externe remlogica.

Cs-contourbesturing:Voor spilascontourbesturingsfuncties (gebruikt op multifunctionele draaicentra) ondersteunt de module de αi BZ-sensor naast de αi Position Coder voor Cs-asbediening.

Veelgestelde vragen

Vraag 1: Wat betekent SVSP en hoe verschilt dit van een standaard SVM-module?

SVSP staat voor Servo Spindle Packaged – een enkele module die zowel servo-asbesturing (L-, M-, N-assen) als spilbesturing integreert. Een standaard SVM (Servo Motor Module) verwerkt alleen servo-assen en vereist een aparte SPM (Spindle Motor Module) voor de spilaandrijving. Het SVSP-formaat is ontworpen voor compacte CNC-machines waarbij het combineren van alle aandrijvingen in één eenheid de kastruimte, bekabeling en het aantal componenten vermindert.

Vraag 2: Wat gebeurt er als #A wordt geïnstalleerd waar #C vereist is?

De softwarevarianten verschillen in servo- en spilbesturingsparametersets, communicatieprotocollen en initialisatiesequenties. Als u de verkeerde variant installeert, mislukt de opstartcontrole van de schijf of gedraagt ​​deze zich onjuist. Bevestig altijd het volledige onderdeelnummer, inclusief het achtervoegsel van het label van de geïnstalleerde unit, voordat u bestelt.

Vraag 3: De module geeft een alarm weer bij het opstarten. Hoe wordt de fout geïdentificeerd?

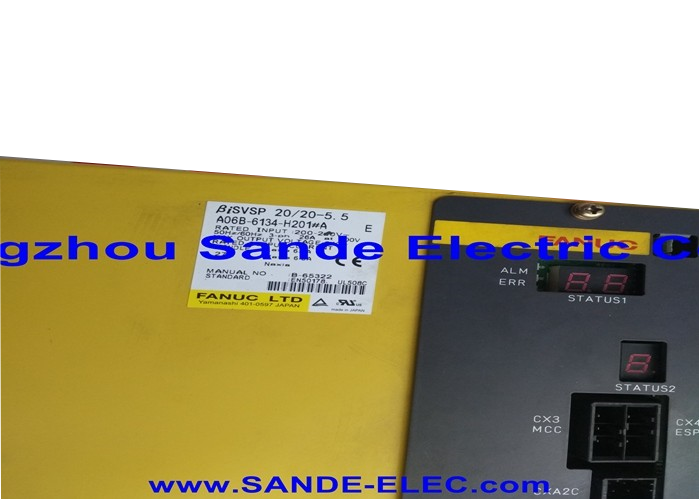

De A06B-6134-serie heeft twee LED-statusindicatoren op de voorkant. LED-codes bij het opstarten geven aan of de fout zich in het servogedeelte, het spindelgedeelte of de communicatie-interface bevindt. Raadpleeg de FANUC βi-serie onderhoudshandleiding voor servo/spindelversterker voor de definities van de LED-codes. Alle vier de aandrijfkanalen (L, M, N servo + spil) geven tegelijkertijd een alarm af bij het opstarten, wat doorgaans duidt op een FSSB-communicatieprobleem of een stroomvoorzieningsfout in plaats van een defect aan individuele ascomponenten.

Vraag 4: Kan een andere A06B-6134-variant (bijvoorbeeld H301 of H303) de H302 vervangen?

Verschillende H-achtervoegselvarianten in de A06B-6134-serie hebben verschillende stroomwaarden en vermogensconfiguraties. De H302 (BiSVSP 20/20/40-11) kan niet worden vervangen door H301 of H303 zonder te verifiëren dat de stroomwaarden van de servo-as en het spilvermogen van de vervanging overeenkomen met de originele motorspecificaties. Controleer de nominale waarden van de originele module en de naamplaatjes van de motor voordat u een vervangend achtervoegsel accepteert.

Vraag 5: Heeft de A06B-6134-H302 een aparte PSM-voedingsmodule nodig?

Nee. De Beta i SVSP-serie beschikt over een eigen ingebouwde AC-naar-DC-conversie met regeneratieve mogelijkheden; hij wordt rechtstreeks aangesloten op de driefasige 200–240V AC-voeding zonder dat er een aparte PSM (Power Supply Module) nodig is. Deze op zichzelf staande architectuur is een van de belangrijkste voordelen van het SVSP-formaat voor compacte machine-installaties.
