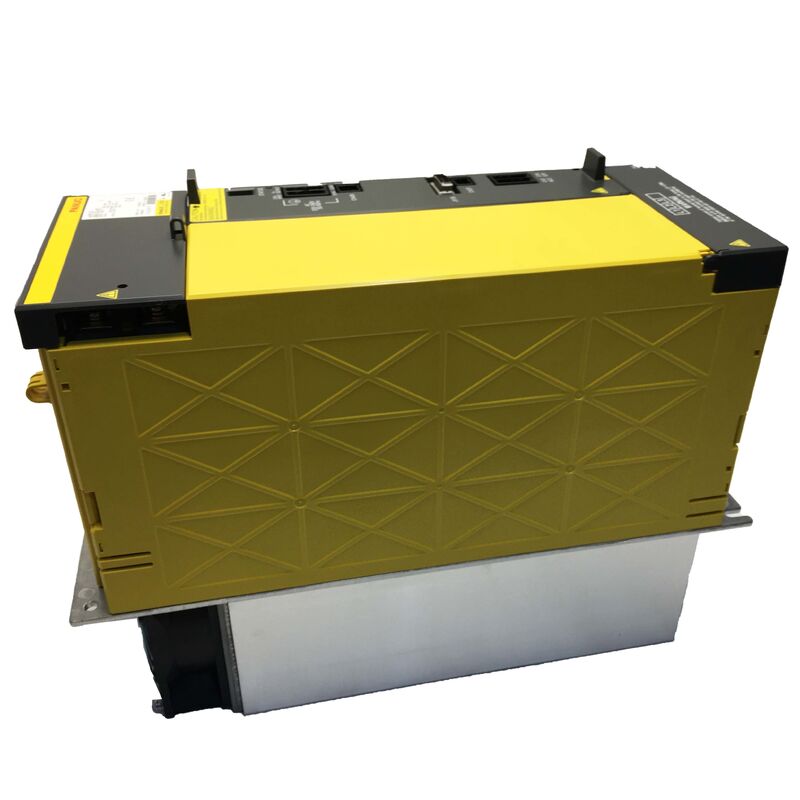

FANUC A06B-6142-H022 — αiSP 22 Type B Spindelversterkermodule | 200V Klasse, 25kW

Onderdeelnr.: A06B-6142-H022 (#H580) ▏Serie: αi SP (Type B2 Interface) ▏Model: αiSP 22 / AiSP-22 ▏Spanningsklasse: 200V Ingang ▏Conditie: Nieuw Origineel

Overzicht

De A06B-6142-H022 is een spindelversterker van de 22kW-klasse uit FANUC's eerste generatie αi (Alpha i) serie, met de Type B interface-aanduiding die hem stevig plaatst in de 16i/18i/21i CNC-generatie van FANUC-werktuigmachines. Het is een pure spindelaandrijfmodule — geen servokanalen, geen gecombineerde asfuncties — ontworpen om één αi-serie spindelmotor aan te sturen met de precisie en betrouwbaarheid die productie met hoge cycli vereist.

Het is belangrijk om te begrijpen waar dit apparaat zich bevindt in de FANUC spindelversterker-lijn voordat u bestelt. De αi SP Type B serie (A06B-6142-xxxx) is de tweede generatie connector-variant van de originele αi spindelfamilie, als opvolger van de Type A (A06B-6141-xxxx). Beide zijn eerste generatie αi-aandrijvingen gericht op 16i/18i/21i-besturingen. Ze verschillen van de latere αiSP-B serie (A06B-6220/6222-xxxx), die FSSB glasvezelcommunicatie gebruikt en gericht is op 0i-D/30i/31i generatiebesturingen. Het kennen van de CNC-besturingsserie die in uw machine is geïnstalleerd, bepaalt welke familie van toepassing is — het verwarren van de twee is de meest voorkomende fout bij het sourcen van dit onderdeelnummer.

Zoals alle αi-serie spindelmodules, werkt de A06B-6142-H022 vanaf de gedeelde DC-bus die wordt geleverd door een bijbehorende αiPS voedingmodule, waarbij stroom wordt getrokken uit de gelijkgerichte en gereguleerde DC-rail in plaats van rechtstreeks uit de driefasige wisselstroomnet. De complete voedingsprintplaat en besturingsprintplaat zijn ondergebracht in één plug-in chassis, waarbij elke printplaat indien nodig onafhankelijk in het veld kan worden vervangen.

Technische Specificaties

Opmerking: Elektrische specificaties verwijzen naar het αiSP 22 Type A equivalent (A06B-6141-H022) dat dezelfde vermogensklasse deelt. Controleer het apparaatlabel voor installatie.

Type A vs. Type B vs. Type B2 — Begrip van het Interfaceverschil

Het getal "22" in de modelcode verwijst naar de spindelmotor vermogensklasse (22kW bereik). De lettercode onderscheidt de CNC-interfaceversie:

Type A en Type B eenheden zijn niet uitwisselbaar zonder te verifiëren dat de CNC-firmware de connectorvariant ondersteunt. De spindelversterker type parameter in de CNC moet overeenkomen met de fysieke eenheid. Het installeren van een Type B eenheid in plaats van een Type A kan een CNC-parameterwijziging vereisen, zelfs als de spindelmotor hetzelfde blijft.

Compatibele Spindelmotoren

De αiSP 22 versterker richt zich op FANUC's α-serie spindelmotoren in het 22kW continue vermogensbereik. Representatieve compatibele motortypen zijn:

αiI (Geïntegreerde) serie in de 22kW klasse:

• αiI 22/6000 — geïntegreerde spindelmotor, 22kW continu
• αiI 18/8000 — lagere snelheid 18kW variant binnen de uitgangshoofdruimte van de versterker

αiIP (Integraal, in-spindel type):

• αiIP 22/8000 — door-spindel motor geschikt voor toepassingen met hoge snelheid

αiIL (In-lijn type):

• αiIL 22/6000 — externe motor die via reductietandwielen wordt aangedreven

Motorselectie moet altijd worden geverifieerd aan de hand van het FANUC motorspecificatieblad om ervoor te zorgen dat de continue stroomvraag binnen de 95A uitgangsclassificatie van de versterker valt. De 22kW-aanduiding verwijst naar de typische motor klasse, niet naar een harde elektrische afsnijding.

De DC Bus Architectuur — Waarom de PSM Belangrijk is

De A06B-6142-H022 wordt niet rechtstreeks aangesloten op het lichtnet. Hij trekt stroom van een gedeelde DC-bus die wordt gedistribueerd door een αiPS (Alpha i Power Supply) module — de gemeenschappelijke gelijkrichter en energiebeheerhub voor alle servo- en spindelversterkers in de kast. Deze gedeelde busarchitectuur laat geregenereerde remenergie van vertragende motoren terugvloeien naar de bus en verbruikt worden door andere assen die tegelijkertijd versnellen, in plaats van te worden verspild als warmte.

Bij het specificeren van een vervangende PSM voor een kast met deze spindelmodule, moet de PSM-uitgang worden geclassificeerd om te voldoen aan de gecombineerde piek stroomvraag van de spindelversterker plus alle servo-asversterkers op dezelfde bus. Een ondermaatse PSM is een veelvoorkomende fout bij ingebruikname die DC-bus onderspanningsalarmen veroorzaakt tijdens gelijktijdige hoge belasting versnellingsgebeurtenissen — een foutpatroon dat kan worden aangezien voor een defecte spindelmodule.

Rigid Tapping en Oriëntatiefuncties

De αiSP 22 ondersteunt FANUC's volledige spindelfunctieset, waaronder:

• Spindeloriëntatie (vaste puntstop) — voor automatische gereedschapswisselaars en palletsystemen die een herhaalbare spindelhoekpositie vereisen
• Rigid tapping — gesynchroniseerde spindel-naar-Z-as interpolatie voor schroefdraadsnijden zonder een zwevende taphouder, beschikbaar wanneer de CNC-optie is ingeschakeld
• Cs contouring (C-as interpolatie) — volledige servoloopbesturing van de spindel voor frees-/draai-compoundbewerkingen, vereist geschikte spindelmotor encoder en CNC-optie

Alle drie de functies zijn afhankelijk van de spindelmotor die is uitgerust met een geschikte positiefeedbackapparaat (positiecodering of ingebouwde encoder). De versterkerhardware ondersteunt alle functies; beschikbaarheid op de machine is afhankelijk van de CNC-softwareopties die bij de oorspronkelijke ingebruikname zijn aangeschaft.

Onderdeelnummer Kruisverwijzing

Verzending & Logistiek

Verzending: Voorraad eenheden bevestigd en verzonden binnen 1–2 werkdagen. Compleet met voedingsprintplaat en spindelbesturingsprintplaat, verpakt in antistatische bescherming in een schuimgevoerde stijve doos.

Vervoerders: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Levering: Expressdiensten dekken 220+ landen met 24–48 uur transit. Standaard internationale levering 3–7 werkdagen.

Invoerrechten: Te betalen door koper volgens de regelgeving van het bestemmingsland. Commerciële factuur en paklijst inbegrepen bij elke zending.

Veelgestelde Vragen

V1: Wat is het praktische verschil tussen de A06B-6141-H022 (Type A) en A06B-6142-H022 (Type B) — kunnen ze elkaar vervangen? Beide drijven dezelfde klasse 22kW αi-serie spindelmotoren aan en delen dezelfde DC-bus architectuur. Het verschil zit in de connector en de communicatie-interface tussen de spindelversterker en de CNC-besturing. Type A gebruikt één connectorconfiguratie; Type B (ook B2 genoemd) gebruikt een bijgewerkte indeling die werd geïntroduceerd met latere 16i/18i revisies. In veel gevallen kan een Type B een Type A eenheid vervangen, maar het vereist verificatie dat de CNC-firmware revisie in de machine de Type B interface ondersteunt en dat de spindelversterker type parameter dienovereenkomstig is bijgewerkt. Een directe omwisseling zonder parameterbevestiging kan ertoe leiden dat de spindel niet reageert bij het inschakelen.

V2: Mijn machine gebruikt een 16i-MB besturing. Is de A06B-6142-H022 de juiste spindelversterker voor dat platform? De Serie 16i familie is het primaire doelwit voor de αi SP Type B serie, dus ja — de A06B-6142-H022 is ontworpen voor deze generatie. Controleer dit door de spindelversterker type parameter op de CNC (meestal toegankelijk via het servo/spindel instellingenscherm) te controleren en deze te matchen met de geïnstalleerde of beoogde eenheid. De 16i-MB kan zowel Type A als Type B αiSP modules draaien, afhankelijk van de firmwareversie; de parameterinstelling vertelt u welke wordt verwacht.

V3: Kan deze versterker worden gebruikt met een FANUC 0i-D of 30i besturing als directe vervanging? Nee — de 0i-D en 30i/31i families gebruiken de nieuwere αiSP-B serie versterkers (A06B-6220/6222-xxxx) die communiceren via de FSSB glasvezelbus. De A06B-6142-H022 gebruikt een directe digitale interface die niet elektrisch compatibel is met de FSSB busstructuur. Als u een machine upgradet van 16i naar 30i besturingen, zou de spindelversterker ook moeten worden geüpgraded naar een αiSP-B eenheid — de motor zelf kan doorgaans blijven als deze binnen de huidige klasse van de nieuwe versterker valt.

V4: Welke spindelalarmen worden het meest geassocieerd met deze versterker, en wat zijn de eerste stappen wanneer een alarm verschijnt? De meest voorkomende veld-alarmen op de αiSP 22 Type B zijn AL-01 (motor oververhitting), AL-07 (DC-bus overspanning tijdens vertraging), AL-09 (DC-bus onderspanning), en AL-24 (uitgangstransistorfout). Voor AL-07, controleer de DC-bus spanning tijdens spindelvertraging — dit alarm geeft vaak aan dat de regeneratiecapaciteit van de αiPS PSM wordt overschreden tijdens snelle spindelstops. Het verhogen van de spindelvertragingstijdconstante in de CNC-parameters vermindert de piek regeneratieve energie en heft dit alarm vaak op zonder hardwarevervanging. Voor AL-09, controleer de hoofdvoedingsspanning van de PSM en controleer op losse verbindingen op de DC-bus terminals tussen de PSM en deze module.

V5: De spindelmodule wordt ingeschakeld zonder alarmen, maar de spindelmotor produceert abnormale trillingen tijdens het snijden. Is dit een versterkerfout? Abnormale spindeltrillingen tijdens het snijden zijn vaker een mechanisch of parameterprobleem dan een versterker hardwarefout. Begin met het controleren van de spindelmotor encoder feedback — een verslechterd positiecodering signaal produceert instabiliteit in de snelheidslus die zich manifesteert als hoorbare trillingen of problemen met het oppervlakte-eindresultaat. Controleer vervolgens de spindel stroomlusversterkingsparameter (PK1SP en PK2SP in de FANUC parameter set): waarden die afwijken van de fabrieksinstelling na een parameterinitialisatie — of onjuiste waarden ingevoerd tijdens een omwisseling van de spindelversterker — zijn een veelvoorkomende oorzaak van resonantie bij specifieke spindelsnelheden. Als de trilling snelheidsafhankelijk is (erger bij bepaalde toerentallen), wijst dit sterk op een parameterprobleem in plaats van een defecte uitgangstrap.
