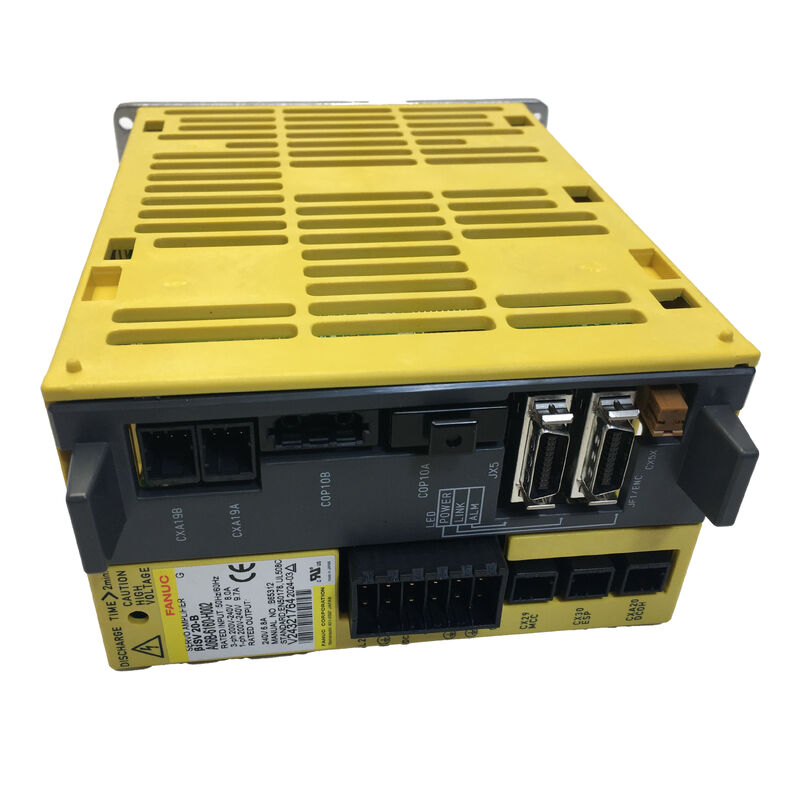

FANUC A06B-6160-H002 Servo-omvormer — βiSV20-B Eénassige Unit, 200V, FSSB

Artikelnummer: A06B-6160-H002 ▏Model: βiSV20-B ▏Type: Eénassige AC Servo-omvormer ▏Spanningsklasse: 200V Ingang ▏Interface: FSSB Glasvezel ▏Conditie: Nieuw Origineel

Overzicht

Pak een willekeurig compact FANUC-gestuurd draai- of verticaal bewerkingscentrum met een 0i-D generatie besturing, en de kans is groot dat de X- of Y-as wordt aangedreven door een unit die precies op deze lijkt. De A06B-6160-H002 — modelaanduiding βiSV20-B — is de werkpaard servo-omvormer voor één as van FANUC's Beta i-serie, geschikt voor lichte tot middelzware aandrijfassen in combinatie met servo-motoren uit de βiS 2 tot βiS 8 serie.

Het behoort tot de A06B-6160 standalone omvormerfamilie: een reeks éénassige aandrijvingen die rechtstreeks worden aangesloten op een 200–240V AC netspanning (drie- of enkelfasig) zonder dat een aparte voedingseenheid nodig is. Elke unit is volledig zelfstandig en verzorgt zijn eigen gelijkrichting, DC-busbeheer en remenergieafvoer via een ingebouwde regeneratieve weerstand. CNC-communicatie verloopt via FSSB (Fanuc Serial Servo Bus), FANUC's seriële glasvezelverbinding, die de aandrijving dezelfde ruisonderdrukkende servo-businterface geeft die in het volledige αi en βi omvormerbereik wordt aangetroffen.

Met een piekvermogen van 20A is de H002 correct gedimensioneerd voor de categorie lichte assen. Het gebruik van een unit met een hogere nominale waarde is over het algemeen ongevaarlijk als de parameters opnieuw worden geconfigureerd; het gebruik van een unit met een lagere nominale waarde (de H001) is onderdimensionering; het vervangen door de extern vergelijkbare A06B-6160-H003 (βiSV40-B) zonder de CNC servo-parameters opnieuw te configureren, creëert een mismatch tussen de capaciteiten van de omvormer en de stroombegrenzingsinstellingen van de CNC, wat leidt tot asfouten.

Elektrische Specificaties

Het Juiste Model Kiezen: A06B-6160 Serie in een Oogopslag

Alle vier de modellen in het 6160 éénassige bereik delen hetzelfde fysieke formaat en FSSB-interface. Correct kiezen betekent dat de continue stroomopname van de motor overeenkomt met het nominale vermogen van de omvormer — niet het piekvermogen:

De H002 en H003 zijn visueel bijna identiek. Het label op het voorpaneel is de enige betrouwbare identificatie in het veld — controleer dit altijd voordat u een vervanging bestelt.

Compatibele Servo Motoren

De 6.5A continue / 20A piekuitgang van de βiSV20-B is een goede match voor de volgende βiS motorframegroottes:

• βiS 2/4000 — compacte motor met lage inertie; stroomopname ruim binnen de nominale waarden bij elke belastingcyclus
• βiS 4/4000 en βiS 4/5000 — standaard lichte asmotoren die op de meeste 0i-D draai- en freesmachines worden aangetroffen; de meest voorkomende combinatie voor deze omvormer
• βiS 8/3000 — motor met middelgroot frame; bevestig dat de belastingcyclus van de as de continue stroomvraag onder 6.5A houdt tijdens aanhoudende snijgangen

Voor βiS 8/2000 en grotere frames kan de continue stroomvraag tijdens zwaar snijden de nominale uitgang van de H002 benaderen of overschrijden — op dat moment is de βiSV40-B (A06B-6160-H003) de juiste keuze.

Twee Ingangen, Eén Veelvoorkomende Fout

De A06B-6160-H002 heeft twee elektrisch gescheiden stroomaansluitingen die beide nodig zijn voor normale werking:

CX29 — Hoofdcircuit (200–240V AC) Drijft de motor aan. Accepteert drie- of enkelfasige ingang. De draaddikte moet geschikt zijn voor 20A met voldoende marge, vooral als de voedingskabel lang is. Spanningsdaling op deze lijn tijdens asversnelling is een veelvoorkomende oorzaak van intermitterende servo-alarmen die moeilijk te traceren zijn zonder een power quality analyser.

CX2A — Besturingscircuit (DC 24V) Voedt de logica-kaart, FSSB-interface en encoder-circuits. Deze voeding moet actief blijven zolang de CNC in een gereed-status is, zelfs tijdens onderhoud wanneer de hoofd 200V-schakelaar is geopend. Het wegvallen van de 24V terwijl de FSSB actief is, veroorzaakt een communicatieverbindingsalarm dat pas verdwijnt na een volledige stroomcyclus. Het verkeerd aansluiten van deze twee ingangen is een schadelijke fout die vaker voorkomt dan zou moeten tijdens de eerste installatie.

Directe Netarchitectuur — Geen PSM Nodig

Ingenieurs die overstappen van αi-B serie installaties zoeken soms naar een bijbehorende voedingseenheid (PSM) voordat ze een βiSV-B aandrijving in bedrijf nemen. Die is er niet — en is ook niet nodig. In tegenstelling tot de αiSV-B, die stroom trekt uit een gedeelde DC-bus gevoed door een αiPS-B PSM, heeft de βiSV-B serie zijn eigen interne gelijkrichter en DC-buscondensator. Elke unit wordt onafhankelijk gevoed door het net. Dit vereenvoudigt de bedrading in de kast voor extra assen en betekent dat de βiSV40-B of βiSV20-B overal kan worden gemonteerd waar een netvoeding toegankelijk is, zonder het berekenen van gedeelde busruimte.

Het gevolg van deze architectuur is dat remenergie binnen de unit wordt afgehandeld via de interne weerstand in plaats van terug te keren naar een gedeelde bus. Voor standaard CNC asbelastingscycli is dit volledig voldoende. Toepassingen met ongebruikelijk frequente snelle omkeringen kunnen een externe regeneratieve weerstand vereisen om de thermische capaciteit van de interne unit aan te vullen.

Artikelnummer Kruisverwijzing

Verzending & Logistiek

Verzending: Bestellingen op voorraad eenheden worden verwerkt en verzonden binnen 1–2 werkdagen. Eenheden worden verpakt met antistatische bescherming in schuim gevoerde stijve kartonnen dozen; waar extra bescherming nodig is voor transport, wordt versterkte verpakking gebruikt.

Vervoerders: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Levering: Expressdiensten dekken 220+ landen met 24–48 uur transittijden. Standaard internationale levering is 3–7 werkdagen naar de meeste bestemmingen.

Invoerrechten: Beoordeeld en betaalbaar door de koper volgens de douaneregels van het importerende land. Commerciële factuur en paklijst worden bij alle zendingen verstrekt.

Veelgestelde Vragen

V1: Mijn machine heeft een defecte A06B-6160-H003 maar ik kan alleen de H002 snel verkrijgen — kan ik de H002 tijdelijk monteren? Deze vervanging brengt reële risico's met zich mee en wordt zelfs als tijdelijke maatregel niet aanbevolen. De H003 (βiSV40-B) wordt doorgaans gecombineerd met motoren die tot 13A continu vragen — het dubbele van de nominale uitgang van 6.5A van de H002. Het continu laten draaien van de H002 bij overstroom zal de thermische beveiliging activeren en kan het uitgangs-IGBT-traject binnen korte tijd beschadigen. Als de motor op die as een βiS 8 of kleiner is en de belastingcyclus licht is, is het risico lager, maar het mag niet als veilig worden beschouwd zonder eerst de motorspecificatie te controleren. De juiste aanpak is om de H003 direct te verkrijgen of een H004 (βiSV80-B) te gebruiken als de hogere vervanging, waarbij de CNC servo-parameters dienovereenkomstig worden bijgewerkt.

V2: Na het installeren van een nieuwe H002 toont de CNC "servo-omvormer niet gereed" en het FSSB configuratiescherm toont een niet-herkende module. Wat moet er gebeuren? De FSSB automatische configuratie moet worden uitgevoerd vanaf het servo-instellingenscherm van de CNC voordat de nieuwe omvormer wordt herkend. Zet de machine aan, navigeer naar het FSSB instellingenscherm (meestal onder Systeem → Servo → FSSB), en voer de automatische detectie van de omvormer uit. De CNC scant de glasvezelbus, identificeert de nieuwe βiSV20-B en vult de parameter voor het type omvormer voor die as in. Als het scherm na automatische detectie nog steeds een niet-herkende module toont, controleer dan de glasvezelkabelverbindingen bij zowel de CNC optische poort als de JOP/JOP2 connector op de omvormer — een gedeeltelijk geplaatste plastic optische connector is de meest voorkomende oorzaak van FSSB detectiefouten.

V3: Kan de ingebouwde regeneratieve weerstand de remvereisten van een gereedschapswisselaar of ATC-armas aan? De meeste ATC-armbewegingen zijn kort, snel en relatief infrequent — een gereedschapswisseling om de 10–30 seconden op drukke machines. De interne weerstand heeft voldoende thermische capaciteit voor deze belastingcyclus in de overgrote meerderheid van de installaties. Waar de weerstand beperkend wordt, is bij toepassingen met hoge cycli: pallet shuttles die elke paar seconden indexeren, of oscillerende assen in geautomatiseerde assemblageapparatuur. Controleer in die gevallen of er een regeneratie oververhitting alarm verschijnt tijdens aanhoudende productie. Zo ja, dan vermindert het verlagen van de asversnellingssnelheid de piekremkracht, en als dat niet acceptabel is, moet een externe regeneratieve weerstand worden toegevoegd.

V4: Ondersteunt deze omvormer de absolute encoder met hoge resolutie die op nieuwere βiS motoren wordt gebruikt? Ja. De βiSV20-B ondersteunt FANUC's seriële absolute pulscodering (de αA en βA encoder types), waardoor de machine de aspositie kan behouden tijdens stroomcycli zonder dat een referentieretour nodig is. De CNC parameter set moet het absolute encoder type voor de as specificeren, en de absolute encoder batterij back-up — hetzij in de CNC kast of in de omvormer zelf, afhankelijk van de configuratie — moet worden onderhouden. Als de batterijspanning onder de drempelwaarde daalt, gaan de absolute positiegegevens verloren en is een referentieretour vereist bij de volgende inschakeling, zelfs als de fysieke encoder zelf onbeschadigd is.

V5: Wat is de verwachte levensduur van de interne componenten, en wat moet proactief worden vervangen tijdens een gepland onderhoudsvenster? De elektrolytische condensatoren op de DC-bus zijn de belangrijkste componenten met een beperkte levensduur — ze beginnen doorgaans te degraderen na 7–10 jaar dienst in normale industriële omgevingen, waarbij warmte en rimpelstroom de belangrijkste verouderingsfactoren zijn. Een condensator in vroege degradatie zal ervoor zorgen dat de DC-busspanning meer rimpelt dan de IGBT gate drivers verwachten, wat leidt tot intermitterende overstroom- of onderspanningsalarmen die moeilijk betrouwbaar te reproduceren zijn. De koelventilator (indien aanwezig) is de tweede prioriteit voor proactieve vervanging. Als de unit wordt geopend tijdens een geplande stilstand, inspecteer dan visueel de DC-buscondensatoren op zwelling van de bovenste afdichting of verkleuring van de printplaat eronder — beide duiden op een dreigende storing en de condensatoren moeten worden vervangen voordat de unit weer in gebruik wordt genomen.
