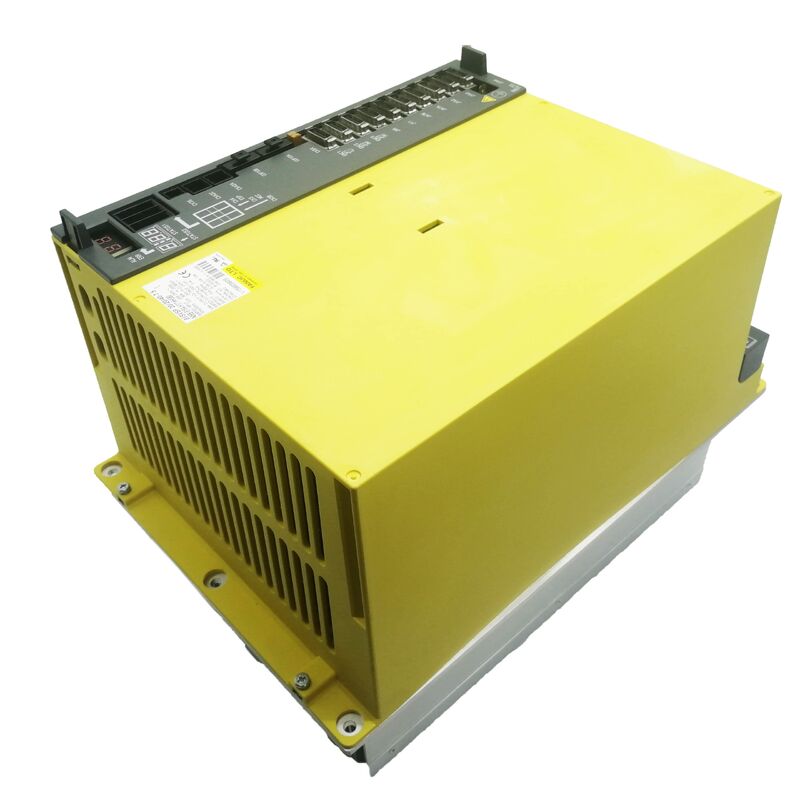

FANUC A06B-6164-H311 — βiSVSP 20/20/40-7.5 Gecombineerde Servo & Spindel Versterker | Instapmodel 3-assig + 7,5 kW, 200 V

Onderdeelnr.: A06B-6164-H311 (#H580) ▏Familie: βi Servo/Spindel Geïntegreerde Unit ▏Modelcode: biSVSP 20/20/40-7.5 ▏Interface: FSSB Glasvezel ▏Spanningsklasse: 200 V AC Ingang ▏Gewicht: ca. 12 kg

Gebouwd voor Compacte Machines, Geen Ingekrompen Prestaties

Er is een categorie CNC-werktuigmachines — het kleine verticale bewerkingscentrum, de compacte draaicel, het geautomatiseerde boorstation — waar het totale kastvolume beperkt is, de spindeleisen bescheiden zijn en de assen relatief lichte servomotoren aandrijven. Deze machines hebben geen 15 kW spindelversterker of 40 A continue servo-kanalen nodig. Wat ze wel nodig hebben, is een betrouwbare, goed geïntegreerde unit die past bij de toepassing zonder de kast te over-engineeren.

De A06B-6164-H311 vervult deze rol precies. Als het instapmodel met drie assen in FANUC's βiSVSP (Beta i Servo/Spindel) gecombineerde versterkerfamilie, levert het drie onafhankelijke servo-kanalen naast een 7,5 kW spindelversterker — allemaal vanuit één module. De unit maakt verbinding met de CNC via de FSSB glasvezelbus en werkt op een 200 V driefasige netvoeding, waardoor het een natuurlijke keuze is voor 0i-D en 0i-Mate-D gebaseerde werktuigmachines die FANUC's compacte β-serie motoren gebruiken.

Wat het biSVSP-formaat onderscheidt van conventionele aandrijf-topologieën, is de eliminatie van een standalone spindelaandrijving. In plaats van een aparte spindelversterker naast een meerassige servomodule te bedraden, beheert dit ene chassis alle aandrijffuncties — servo-positielussen op drie assen en spindel snelheids-/koppelregeling — via één stroomaansluiting en één glasvezelcommunicatiepad naar de CNC. Het resulterende kastontwerp is eenvoudiger, lichter en gemakkelijker te onderhouden.

Specificaties

Waar de H311 zich bevindt in de 6164-familie

De A06B-6164-serie omvat meerdere vermogensklassen, die allemaal dezelfde drie-servo-plus-spindel gecombineerde architectuur en dezelfde FSSB communicatie-interface delen. De H311 is de optie met het laagste spindelvermogen in de drievoudige opstelling:

De H311 en H312 delen identieke servo-kanaal specificaties — 20A piek op L en M, 40A piek op N — verschillen alleen in spindelvermogensklasse. Als het typeplaatje van de spindelmotor van uw machine 7,5 kW of lager is, is de H311 de juiste keuze. Een stap omhoog naar de H312 voegt kosten en stroomverbruik toe zonder voordeel voor een 7,5 kW spindelinstallatie.

Motor Compatibiliteit

Servo Assen

De asymmetrische servo-dimensionering van 20/20/40 volgt dezelfde logica als in de 6164-H31x subserie. L en M assen verwerken de horizontale beweging met lagere eisen (typisch X en Y), terwijl het hogere 40A piek van het N-kanaal de Z-as opvangt, waar het gewicht van de spindelkopf en de compensatie van de zwaartekracht een grotere continue stroom trekken.

Compatibele FANUC βiS-serie servomotoren voor elke kanaalklasse:

L en M assen (20A piek): βiS 4/5000, βiS 8/3000, βiS 8/2000 — allemaal binnen 20A piekbereik voor typische cycli

N-as (40A piek): βiS 12/3000 — hogere reeks van N-kanaal continue stroomcapaciteit bij 13A nominale waarde

Servomotoren van het βiS 22 frame en groter zijn niet geschikt voor enig kanaal van deze unit, aangezien hun continue stroomvraag de per-kanaal specificaties overschrijdt.

Spindel Motor

Het 7,5 kW spindelgedeelte is gekoppeld aan FANUC's βi-serie spindelmotoren met een continu vermogen van 7,5 kW of lager. Representatieve compatibele modellen zijn:

• βiI 8/6000 — in-line integrale spindelmotor, binnen het versterker uitgangsbereik
• βiI 3/10000 — hogere snelheid, lager koppel variant voor toepassingen met kleine diameter gereedschappen

Verifieer altijd de continue stroomvraag van de motor ten opzichte van de spindeluitgangsspecificatie van de versterker voordat u een vervanging specificeert. De 7,5 kW rating vertegenwoordigt de continue thermische limiet van het spindelkanaal, niet een harde afsnijding van de piek stroom tijdens acceleratie.

Belangrijkste Technische Kenmerken

HRV2 / HRV3 Stroomlusregeling De H311 ondersteunt zowel High Response Vector 2 als HRV3 stroomregelingsmodi. HRV3, wanneer ingeschakeld en ondersteund door de CNC, werkt met een hogere stroomlus updatefrequentie — waardoor de servo-volgfout tijdens bewegingen met hoge acceleratie wordt verminderd en de oppervlaktekwaliteit bij contourfreesbewerkingen wordt verbeterd. Of HRV2 of HRV3 actief is, hangt af van de CNC-parameterconfiguratie en het geïnstalleerde servomotortype.

Ingebouwde Regeneratie De unit bevat een interne regeneratiecircuit dat remenergie terugvoert naar de AC-voeding tijdens motorvertraging in plaats van deze als warmte af te voeren via een externe weerstand. Op compacte machines met frequente asomkeringen — korte boorcycli, bijvoorbeeld — vermindert deze regeneratiecapaciteit de thermische belasting in de kast en draagt bij aan een lager energieverbruik gedurende een volledige productieshift.

IPM Alarmbewaking De uitgangstrap maakt gebruik van Intelligent Power Module (IPM) technologie, die de junctietemperatuur intern bewaakt en bescherming activeert voordat een thermische runaway gebeurtenis onomkeerbare PCB-schade kan veroorzaken. IPM-alarmen verschijnen als specifieke servo-alarmcodes op het CNC-scherm, waardoor een technicus een echte oververhitting van het apparaat kan onderscheiden van een externe oorzaak, zoals geblokkeerde luchtstroom of een defecte koelventilator.

Onderdeelnummer Kruisverwijzing

Verzending & Logistiek

Levertijd: Op voorraad zijnde eenheden zijn bevestigd en klaar voor verzending binnen 1–2 werkdagen.

Verpakking: Antistatische zak in schuimgevoerde stevige doos. Eenheden die een drempel overschrijden, worden verzonden in op maat gemaakte houten kratten voor extra bescherming tijdens transport.

Vervoerders: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — toegewezen op basis van bestemming en urgentievereisten.

Levertijd: Expressdiensten bereiken 220+ landen binnen 24–48 uur. Standaard internationale doorlooptijd is 3–7 werkdagen, afhankelijk van de bestemming.

Invoerrechten: Verantwoordelijkheid van de koper volgens de douaneregels van het bestemmingsland. Commerciële factuur en volledige paklijst bij elke zending inbegrepen.

Veelgestelde Vragen

V1: Wat is de spindelvermogenslimiet van de A06B-6164-H311, en wat gebeurt er als deze wordt overschreden? Het spindelkanaal is nominaal 7,5 kW continu vermogen. Het laten draaien van een spindelmotor waarvan de continue vermogensvraag op het typeplaatje deze waarde overschrijdt, zal de uitgangstrap van de versterker tijdens aanhoudende sneden buiten zijn thermische ontwerplimieten drijven, wat uiteindelijk een oververhittingsalarm zal activeren of, als de bescherming niet op tijd reageert, de IGBT-uitgangsmodules zal beschadigen. Momentane spindeloverbelasting tijdens acceleratie is acceptabel binnen de kortetermijn piekvermogensmarge van de module, maar aanhoudende overbelasting zal de levensduur aanzienlijk verkorten. Voor machines met spindelmotoren met een vermogen van meer dan 7,5 kW is de A06B-6164-H312 (11 kW spindelgedeelte) de juiste stap omhoog.

V2: Kan de A06B-6164-H311 een oudere A06B-6134 serie unit op dezelfde machine vervangen? Directe mechanische vervanging is mogelijk als de kast de juiste sleufafmetingen heeft, maar de 6164-serie gebruikt FSSB glasvezelcommunicatie, terwijl de eerdere 6134-serie een ander interfaceprotocol gebruikte. Een CNC die een 0i-C of oudere besturing draait (die de 6134-serie gebruikt) kan niet communiceren met de 6164-serie versterker zonder een CNC-upgrade. De 6164-serie is alleen compatibel met 0i-D, 0i-MD en 0i-Mate-D generatie besturingen. Als uw machine al een van deze besturingen draait met een defecte 6134 unit, is het de moeite waard om met een FANUC integrator te onderzoeken of de 6164 kan worden overgenomen — het antwoord hangt af van specifieke firmwareversies en parametercompatibiliteit.

V3: Mijn machine geeft specifiek een SV401 alarm weer op de N-as. Wijst dit op een defect in het N-kanaal van deze unit? SV401 is een FANUC ready signal off alarm — het geeft aan dat de servo-versterker niet reageert op het ready commando van de CNC op die as, wat verschillende oorzaken kan hebben die onafhankelijk zijn van het uitgangskanaal zelf. Voordat u de IGBT-trap op het N-kanaal verdenkt, controleer de 24V DC besturingsvoeding naar de versterker (verlies van 24V schakelt alle of geselecteerde assen uit), bevestig dat het servo-enable signaal van de PMC actief is, en verifieer dat er geen noodstopconditie is die wordt vastgehouden door het veiligheidscircuit van de machine. Als dit allemaal klopt, dan is de fout waarschijnlijk te vinden in de N-as uitgangstrap of het bijbehorende motorfeedbackpad.

V4: Ondersteunt deze unit rigide tapping op de spindelas? Ja, rigide tapping wordt ondersteund wanneer de CNC-optie is ingeschakeld en de spindelmotor is uitgerust met een positiecodering (of een compatibele encoder feedback regeling). Het spindelkanaal op de βiSVSP units beheert de overgang van snelheidsregeling naar gesynchroniseerde positiecontrole die nodig is voor rigide tapping, mits de CNC de spindel synchronisatie software-optie actief heeft. De hardware-mogelijkheid is aanwezig in de versterker; de beperkende factor is of de aangeschafte CNC-optieset rigide tapping bevat.
