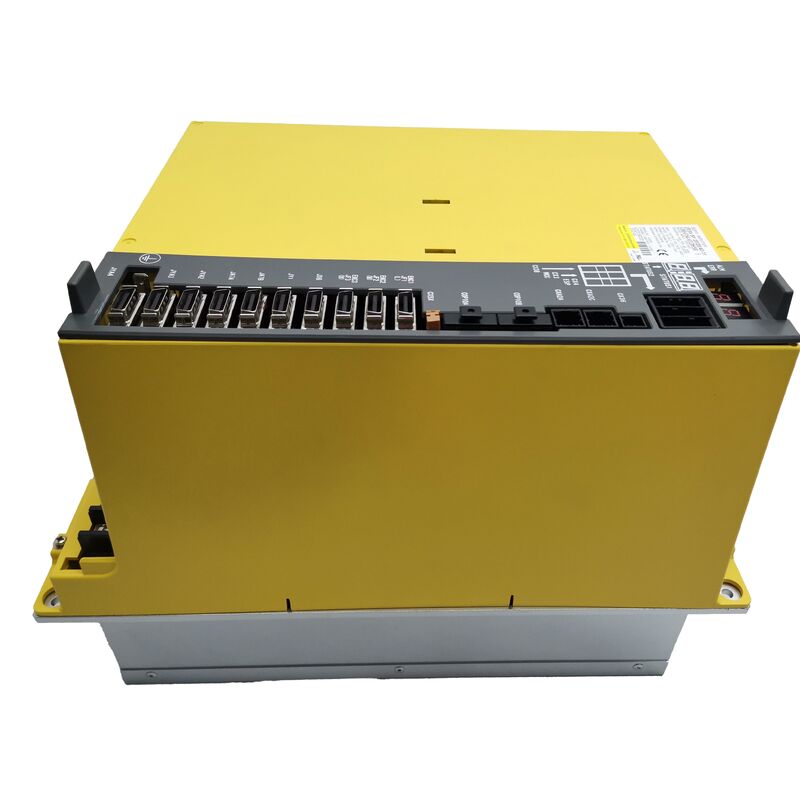

FANUC A06B-6164-H312 — βiSVSP 20/20/40-11 Gecombineerde Servo & Spindel Versterker | 3-Assen + 11kW, 200V Klasse

Onderdeelnummer: A06B-6164-H312 (#H580) ▏Familie: βi Servo/Spindel Geïntegreerde Unit ▏Modelcode: biSVSP 20/20/40-11 ▏Interface: FSSB Glasvezel ▏Spanningsklasse: 200V AC Ingangsserie

Productoverzicht

De A06B-6164-H312 valt in de lagere middenklasse van FANUC's βiSVSP (Beta i Servo/Spindel) gecombineerde versterkerfamilie — een productlijn ontworpen om drie servo-aandrijvingskanalen en een volledige spindelversterker in één module te consolideren. Waar de hoger beoordeelde A06B-6164-H333 gericht is op machines met 15kW spindels, is de H312 afgestemd op kleinere bewerkingscentra, compacte draaicellen en CNC-platforms van instap- tot middenklasse die 11kW spindelmotoren gebruiken in combinatie met licht tot middelzware servo-assen.

Het gecombineerde unitformaat is het bepalende kenmerk van de 6164-serie. In plaats van een aparte spindelversterker naast een aparte multi-assige servomodule te gebruiken, voedt dit ene chassis drie servomotoren op de L-, M- en N-assen tegelijkertijd terwijl het de spindel aanstuurt — allemaal vanuit één netwerkaansluiting, één DC-bus en één FSSB glasvezelcommunicatiekanaal naar de CNC. Voor machinebouwers die werken binnen krappe kastruimtebeperkingen, vertaalt deze integratie zich direct in ruimtebesparing en verminderde bedrading tussen units.

Communicatie wordt uitsluitend afgehandeld via FANUC's FSSB (Fanuc Serial Servo Bus) glasvezelverbinding, waardoor de A06B-6164-H312 compatibel is met de 0i-D/0i-MD generatie FANUC CNC-besturingen. Het behoort tot dezelfde tweede generatie Beta-serie als de 6164-H311 (7,5kW spindel) en 6164-H333 (15kW spindel), en verschilt alleen in de spindeluitgangsvermogensklasse en de daaruit voortvloeiende servo-kanaalafmetingen.

Technische specificaties in één oogopslag

Ontcijfering van de Modelbenaming: biSVSP 20/20/40-11

Elk getal in de FANUC βiSVSP modelcode heeft een specifieke betekenis:

bi — Beta i serie (tweede generatie Beta-aandrijffamilie die FSSB-communicatie gebruikt)

SVSP — Servo + Spindel geïntegreerd in één unit

20 / 20 / 40 — Piekstroomwaarde van elk servo-kanaal: L-as 20A, M-as 20A, N-as 40A. De asymmetrische dimensionering tussen L/M en N is opzettelijk — het N-as-kanaal is doorgaans toegewezen aan een as met hogere belasting, zoals de Z-as op een verticaal bewerkingscentrum, waar de snijkrachten en de eisen voor compensatie van zwaartekracht het grootst zijn.

11 — Spindelversterkerklasse, beoordeeld op 11kW continue output.

Deze naamgevingsconventie plaatst de H312 direct tussen de lichtere H311 (biSVSP 20/20/40-7,5, 7,5kW spindel) en de krachtigere H333 (biSVSP 40/40/40-15, 15kW spindel) binnen dezelfde 6164-familie — alle drie de units delen dezelfde drie-servo-assige architectuur, maar verschillen in spindeluitgangsklasse en de bijbehorende servo-kanaalwaarden.

Motorcompatibiliteit

Servo Assen (L / M / N)

De drie servo-kanalen zijn ontworpen voor FANUC's βiS (Beta i Standard) servomotoren. Gezien de continue stroomwaarden van 6,5A op de L- en M-kanalen en 13A op het N-kanaal, omvat het assortiment compatibele servomotoren:

• βiS 4/5000 en βiS 8/3000 — ruim binnen de L- en M-kanaalwaarden voor lichtbelaste assen
• βiS 8/2000 en βiS 12/3000 — geschikt voor het N-as-kanaal met zijn continue waarde van 13A

Motoren van het βiS 22 frame en hoger mogen niet worden toegewezen aan de L- of M-kanalen van deze unit, aangezien hun continue stroomvereisten de 6,5A-beoordeelde kanalen in thermische overbelasting zouden duwen. Het N-as-kanaal, met zijn piek van 40A en continue capaciteit van 13A, kan zwaardere servobelasting aan waar het inschakelduur dit toelaat.

Spindelmotor

Het 11kW spindelgedeelte is afgestemd op FANUC's βi-serie spindelmotoren in de 11kW vermogensklasse. Compatibele spindelmotoren zijn onder andere:

• βiI 8/10000 — in-line integrale spindel, 8kW, binnen de marge van de versterker
• βiI 12/8000 — 12kW klasse motor, te verifiëren tegen de 56A uitgangswaarde met het specificatieblad van de motor

Zoals bij alle motor-versterkercombinaties, vergelijk altijd de continue stroom op het typeplaatje van de motor met de 56A uitgang van de versterker om de geschiktheid te bevestigen vóór installatie.

Een opmerking over tegenstrijdige marktomschrijvingen

Kopers die dit onderdeelnummer onderzoeken, kunnen vermeldingen tegenkomen die de A06B-6164-H312#H580 beschrijven als een tweevoudige unit (biSVSP 80/80-18) in plaats van een drievoudige unit. Dit verschil lijkt voort te komen uit fouten in database-invoer in sommige distributeurcatalogi. De FANUC H3xx onderdeelnummer subserie binnen de 6164-familie volgt consequent een drievoudige servo-assige architectuur — H311, H333, H343 en H364 zijn allemaal drievoudige units, en H312 volgt hetzelfde patroon. De specifieke elektrische parameters (20A/20A/40A servo-kanalen, 52A ingang, 11kW spindel) zijn consistent met de drievoudige biSVSP 20/20/40-11 classificatie. Kopers moeten de modelbenaming bevestigen aan de hand van het etiket op de fysieke unit voordat ze een kruisreferentiebestelling plaatsen.

Compatibiliteit CNC-systeem en ingebouwde diagnostiek

De A06B-6164-H312 communiceert met de CNC via de FSSB glasvezelbus, waardoor deze beperkt is tot de 0i-D generatie besturingsplatforms:

• FANUC Series 0i-D (0i-MD voor frezen, 0i-TD voor draaien)
• FANUC Series 0i-Mate-D
• FANUC Series 0i-MF (met firmwarebevestiging)

De unit bevat IPM (Intelligent Power Module) alarmdetectie, die de interne transistorjunctietemperaturen bewaakt en storingen rapporteert voordat een thermische runaway gebeurtenis PCB-schade kan veroorzaken. HRV2 en HRV3 (High Response Vector) besturingsmodi worden ondersteund, waardoor de hogere bandbreedte stroomlusprestaties mogelijk zijn die de volgfout verminderen tijdens bewegingen met hoge acceleratie en contouring.

Onderdeelnummer Kruisverwijzing

Verzending & Logistiek

Verzending: Op voorraad zijnde units worden bevestigd en verzonden binnen 1–2 werkdagen na bestelling. Verpakking maakt gebruik van antistatische bescherming met dichte schuimvulling in een stevige doos; zwaardere of kwetsbaardere units worden verzonden in op maat gemaakte houten kisten.

Vervoerders: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — vervoerder gekozen op basis van bestemming en urgentie van levering.

Wereldwijde dekking: Expressopties leveren binnen 24–48 uur aan meer dan 220 landen. Standaard internationale doorlooptijd bedraagt 3–7 werkdagen.

Documentatie: Elke zending bevat een handelsfactuur en een gedetailleerde paklijst. Invoerrechten en douanekosten van het bestemmingsland zijn voor rekening van de koper.

Veelgestelde vragen

V1: Wat is het praktische verschil tussen de A06B-6164-H312 en de A06B-6164-H311?

Beide zijn drievoudige servo plus spindel gecombineerde units in de 6164 βiSVSP familie, en beide gebruiken dezelfde 20/20/40 servo-kanaalafmetingen. Het enige verschil is de spindeluitgangsklasse: de H311 ondersteunt een 7,5kW spindelmotor, terwijl de H312 opwaardeert naar 11kW. Als het typeplaatje van de spindelmotor van uw machine iets tussen 8kW en 11kW continu aangeeft, is de H312 de juiste keuze. De H311 zou ondergedimensioneerd zijn voor die spindel, en de volgende stap — de H333 met 15kW — zou overgedimensioneerd en potentieel onnodig zijn voor de kosten.

V2: Waarom heeft het N-as-kanaal een hogere stroomwaarde dan de L- en M-kanalen?

 De asymmetrische servo-kanaalafmetingen in de biSVSP 20/20/40-11 zijn opzettelijk. Op de meeste drievoudige bewerkingscentra die deze unit gebruiken, is het N-as-kanaal toegewezen aan de Z-as (verticale beweging), die een hogere continue stroomvraag heeft vanwege de compensatie van zwaartekracht en het gewicht van de spindelkops. De 40A piek / 13A continue waarde op het N-kanaal biedt de benodigde marge voor die toepassing, terwijl de L- en M-kanalen met 20A piek / 6,5A continue waarde de lichtere X- en Y-assen adequaat afhandelen.

V3: Kan de A06B-6164-H312 worden gebruikt met een FANUC 0i-MF besturing in plaats van een 0i-D?

De 0i-MF gebruikt dezelfde FSSB glasvezel servo-communicatiearchitectuur als de 0i-D familie, dus de elektrische compatibiliteit wordt over het algemeen gehandhaafd. Echter, telkens wanneer een versterker wordt gekoppeld aan een nieuwere generatie besturing dan waarvoor deze oorspronkelijk is gespecificeerd, moeten de CNC-parameterinstellingen — met name de servo-parameterinitialisatie en de parameters voor het spindelversterkertype — correct worden ingesteld. Bevestig met FANUC of een gekwalificeerde integrator dat de gebruikte firmwareversie van de 0i-MF de A06B-6164-serie versterker ondersteunt voordat u deze in gebruik neemt.

V4: De unit wordt ingeschakeld, maar de machine toont tegelijkertijd een FSSB-communicatiefout op alle assen. Wat moet ik eerst controleren?

Een FSSB-alarm dat alle assen tegelijkertijd beïnvloedt bij het inschakelen, wijst bijna altijd op een glasvezelcommunicatieprobleem in plaats van een aandrijfstoring. Controleer beide uiteinden van de glasvezelkabel die de optische interface van de CNC verbindt met de versterkerunit: controleer op fysieke schade aan de kabel, stof of vuil op de push-fit optische connectoren, en bevestig dat elke connector volledig is aangesloten. Een vuile of gedeeltelijk losgekoppelde optische connector is de meest voorkomende oorzaak van dit symptoom en wordt opgelost zonder de versterker zelf aan te raken.

V5: Is deze unit repareerbaar als het spindelkanaal uitvalt terwijl de servo-kanalen functioneel blijven?

Ja. Veldreparatie van de A06B-6164-H312 is goed ingeburgerd bij gespecialiseerde FANUC reparatiebedrijven. Omdat het spindeluitgangsstadium gebruik maakt van een discrete IGBT-vermogensmodule, betekent een storing in het spindelkanaal niet automatisch dat de servo-uitgangs-IGBT's zijn aangetast. Een competente reparatiefaciliteit zal alle vier de kanalen afzonderlijk testen en alleen het defecte vermogensstadium vervangen, wat aanzienlijk kosteneffectiever is dan een volledige modulevervanging. Als machine stilstand de prioritaire beperking is, is een ruilunit de snellere route; als kosten de belangrijkste overweging zijn, is reparatie de betere optie — mits u een geverifieerde goede unit beschikbaar heeft om de machine weer in bedrijf te stellen terwijl de defecte module wordt gerepareerd.
