A06B-6164-H333 Fanuc Spindle Versterker Module A06B6164H333 AO6B-6I64-H333

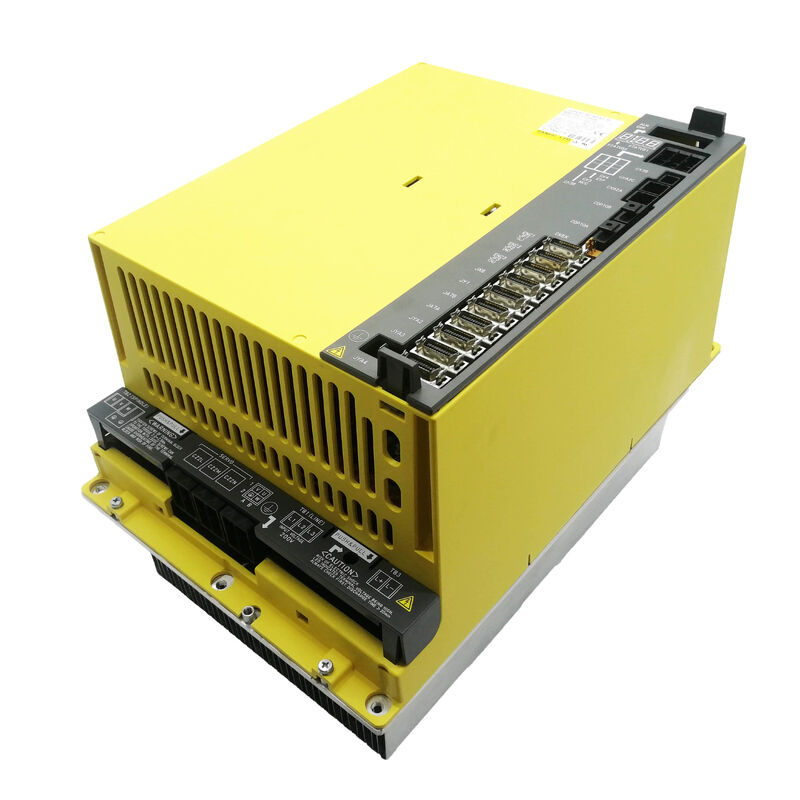

FANUC A06B-6164-H333 — βiSVSP 40/40/40-15 Gecombineerde Servo & Spil Versterker Unit

Onderdeelnr.: A06B-6164-H333 (#H580) ▨Unit Type: βiSVSP (Beta i Servo/Spindel Geïntegreerd) ▨Modelcode: SVPM3-15i ▨Interface: FSSB Glasvezel ▨Spanningsklasse: 200V AC Ingang

Eén Unit, Vier Aandrijfkanalen

De meeste CNC-kastontwerpen scheiden de spil versterker van de servo-as aandrijvingen. De A06B-6164-H333 hanteert een andere aanpak. Dit is een βiSVSP — een gecombineerde Beta i Servo en Spindel unit — die drie onafhankelijke servomotor kanalen en een volledige 15kW spil versterker integreert in één plug-in module. FANUC's interne modelcode voor deze unit is SVPM3-15i (Servo/Spindel Power Module, 3-assige servo, 15kW spil klasse).

Het praktische gevolg is significant: één module vervangt wat anders een aparte spil versterker plus een multi-assige servo versterker unit zou vereisen, waardoor de kastdiepte wordt verminderd, de bekabeling tussen units wordt gereduceerd en de algehele aandrijf-topologie wordt vereenvoudigd. Deze ontwerpbenadering is kenmerkend voor de zesde generatie Beta servo familie, waarbij FANUC kosteneffectieve, ruimte-geoptimaliseerde oplossingen nastreefde voor middelgrote verticale bewerkingscentra, draaicentra en compound machines die niet de piekvermogenscapaciteit van de volledige Alpha i serie vereisen.

De A06B-6164-H333 (#H580 suffix) is aangewezen als een 200V-klasse ingangseenheid, werkend vanaf een driefasige 200–240V AC netvoeding via een bijbehorende PSM. Het communiceert met de CNC via FANUC's FSSB (Fanuc Serial Servo Bus) glasvezelverbinding — dezelfde seriële busarchitectuur die wordt gebruikt in de bredere αi en βi versterkerfamilies.

Technische Specificaties

Begrip van de Modelcode: biSVSP 40/40/40-15

De aanduiding biSVSP 40/40/40-15 volgt FANUC's standaard naamgevingsconventie voor gecombineerde units:

• bi — Beta i serie (tweede generatie Beta aandrijf familie)
• SVSP — Servo + Spindel geïntegreerde unit
• 40/40/40 — Drie servo kanalen, elk beoordeeld op 40A piekvermogen (13A continu per as)
• 15 — Spil versterker vermogensklasse, 15kW

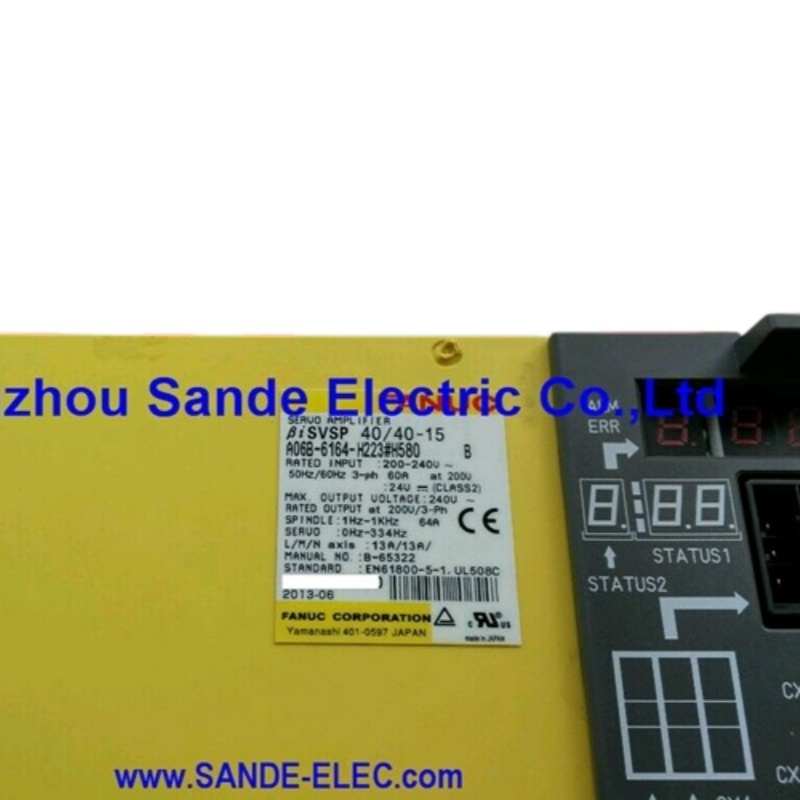

Deze naamgevingsconventie maakt het eenvoudig om te onderscheiden van twee-assige varianten (zoals de biSVSP 40/40-15, onderdeelnummer A06B-6164-H233) en van units met gemengde servo-afmetingen (zoals de biSVSP 40/40/80-15, onderdeelnummer A06B-6164-H343).

Compatibele Servo en Spil Motoren

Servo Assen (L / M / N)

De drie servo kanalen zijn ontworpen voor FANUC's βiS-serie (Beta i Standard) servomotoren. Geverifieerd compatibel servomotorbereik:

• βiS 4/5000 — compact frame, geschikt voor lichte assen
• βiS 8/3000, βiS 8/2000 — middelgroot frame, algemene assen
• βiS 12/3000 — de bovengrens voor continue stroom bij 13A per as

Motoren van het grotere βiS 22 frame en hoger overschrijden de continue stroomwaarde van de 40A servo kanalen en vereisen een unit met een hoger beoordeeld servo gedeelte.

Spil Motor

Het 15kW spil gedeelte is gekoppeld aan FANUC's βi-serie spilmotoren in de 15kW klasse:

• βiI 15/10000 — in-line integrale motor
• βiI 18/7500 — grotere frame variant binnen de spil uitgangscapaciteit van de versterker

De selectie van de spil motor moet worden bevestigd aan het specificatieblad van de FANUC motor om ervoor te zorgen dat de continue stroomvraag van de motor binnen de uitgangsrating van de versterker valt.

CNC Compatibiliteit en Vervanging van Voorganger

De A06B-6164-H333 werkt uitsluitend met CNC-besturingen die FSSB glasvezel servo communicatie gebruiken:

• FANUC Series 0i-D (0i-MD voor frezen, 0i-TD voor draaien)
• FANUC Series 0i-MF (latere generatie)
• FANUC 0i-Mate-D

Het is de aangewezen vervanging voor de eerdere A06B-6134-H303#A, die behoorde tot de vorige generatie Beta servo unit familie die een ander communicatieprotocol gebruikte. De 6164 serie units zijn overgestapt op de FSSB glasvezelbus, die niet achterwaarts compatibel is met de oudere 6134 serie hardware. Een directe vervanging van A06B-6134-H303 naar A06B-6164-H333 vereist ook verificatie dat de CNC firmware het nieuwere type versterker ondersteunt en dat de glasvezelbekabeling aanwezig is.

Waarom de Gecombineerde Architectuur in de Praktijk Belangrijk is

Voor machinebouwers en onderhoudstechnici heeft het biSVSP-formaat een paar operationele implicaties die het waard zijn om te begrijpen voordat u bestelt:

Kastruimte. Eén module neemt minder DIN-rail ruimte in beslag en vereist minder stroombusverbindingen tussen units in vergelijking met het scheiden van de servo- en spil-aandrijvingen. Dit is met name belangrijk bij het retrofitten of herbouwen van kasten op kleinere machinegereedschapsplatforms waar de ruimte beperkt is.

Foutisolatie. Omdat de servo-assen en de spil een enkele unit delen, neemt een storing op één kanaal — bijvoorbeeld een kortgesloten IGBT op de M-as — alle vier de aandrijfkanalen offline totdat de module is gerepareerd of vervangen. Machines met kritieke uptime-vereisten willen mogelijk een vervangende unit op voorraad houden.

PSM-koppeling. Zoals alle βi-serie units, trekt de A06B-6164-H333 stroom van een gedeelde DC-bus geleverd door een bijbehorende βiPS of αiPS voeding module. De PSM moet beoordeeld zijn om de gecombineerde piekbelasting van alle drie de servo-assen plus de spil tegelijkertijd aan te kunnen.

Onderdeelnummer Kruisverwijzing

Verzending & Logistiek

Verzending: Bevestigde voorraadeenheden worden binnen 1–2 werkdagen verzonden. Antistatische verpakking met schuimrubber bescherming; zware of oversized eenheden in versterkte houten kisten.

Vervoerders: DHL Express · FedEx International Priority · UPS Worldwide · TNT · EMS

Transittijd: Express service dekt 220+ landen in 24–48 uur; standaard internationale levering 3–7 werkdagen.

Documentatie: Commerciële factuur en paklijst inbegrepen bij elke zending. Invoerrechten en douanekosten zijn de verantwoordelijkheid van de koper onder de regelgeving van het bestemmingsland.

Veelgestelde Vragen

V1: Wat is het verschil tussen de A06B-6164-H333 en de A06B-6134-H303#A die hij vervangt? De A06B-6134-H303#A behoort tot de oudere Beta servo unit familie die een parallelle I/O servo interface gebruikte in plaats van FSSB glasvezel communicatie. De A06B-6164-H333 is de FSSB-gebaseerde opvolger — beide zijn drie-assige servo plus 15kW spil gecombineerde units, maar ze gebruiken fundamenteel verschillende communicatieprotocollen en zijn niet uitwisselbaar zonder verificatie dat de CNC software, parameterinstellingen en kastbekabeling zijn bijgewerkt om de 6164 serie architectuur te ondersteunen.

V2: Is deze unit geschikt voor een vier-assige machine? Nee — de A06B-6164-H333 biedt precies drie servo kanalen (L, M, N) plus één spil kanaal. Voor vier servo assen met een geïntegreerde spil zou een andere gecombineerde unit of een aparte extra servo versterker nodig zijn. Als uw machine een vierde servo as heeft als een kleine of hulpas, kan een aparte single-axis βiSV versterker verderop op dezelfde FSSB-lus worden toegevoegd.

V3: Kan deze versterker worden gebruikt met Alpha i serie spilmotoren in plaats van Beta i spilmotoren? Het βiSVSP spil gedeelte is beoordeeld op 15kW en is afgestemd op FANUC's β-serie spilmotoren. Hoewel sommige kleinere α-serie spilmotoren binnen de 15kW vermogensklasse vallen, vereist het koppelen ervan aan deze versterker zorgvuldige parameterverificatie en FANUC-bevestiging. De α-serie en β-serie hebben verschillende statorwikkelingseigenschappen, en een onjuiste koppeling kan oververhitting of aandrijfstoringen veroorzaken, zelfs als de nominale vermogenswaarden compatibel lijken.

V4: Mijn machine toont een SV-alarm met as-specifieke codes op meerdere assen tegelijk — betekent dat dat alle drie de servo kanalen zijn uitgevallen? Niet noodzakelijk. Omdat alle drie de servo kanalen een enkele voedingrail binnen de module delen, kan een storing in het gedeelde DC-bus gedeelte, een gemeenschappelijke IGBT-driverfout, of een verlies van 24V stuurstroom naar de unit alle drie de assen tegelijkertijd uitschakelen en meerdere SV-alarmen activeren. Voordat u aanneemt dat alle drie de kanaal IGBT's zijn uitgevallen, controleer de DC-busspanning bij de PSM, inspecteer de 24V stuurvoeding naar de module, en kijk uit naar een SV021 (mismatch van CNC/versterker) of SV023 (onmogelijk te stoppen servo) alarm, wat zou duiden op een systeemprobleem in plaats van drie onafhankelijke kanaalfouten.

V5: Welke reserveonderdelen zijn het meest nodig voor de A06B-6164-H333? De koelventilator is het meest verslijtende verbruiksartikel en moet het eerste item zijn dat op voorraad wordt gehouden voor preventief onderhoud. Naast de ventilator zijn de IGBT-modules in de servo kanalen en de spil uitgangstrap de meest vervangen componenten bij reparaties in het veld. De glasvezelkabels die deze unit met de CNC verbinden, zijn ook de moeite waard om als reserve te hebben, aangezien fysieke schade of connectorvervuiling op die kabels een veelvoorkomende oorzaak is van SV- en SP-communicatie-alarmen die kunnen worden aangezien voor aandrijfstoringen.
