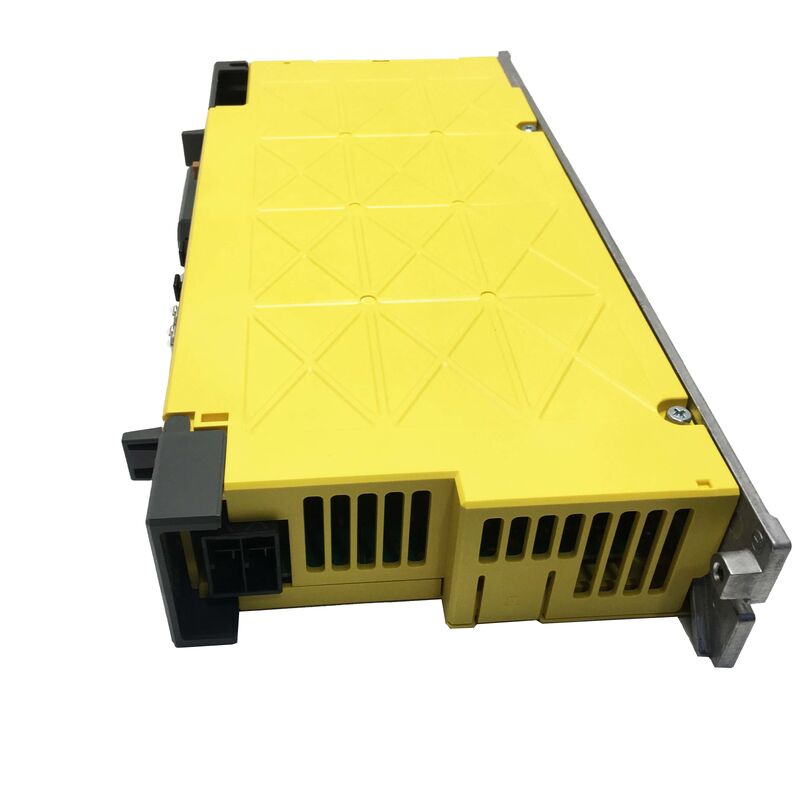

FANUC A06B-6240-H105 AC Servo-versterker Unit — αiSV 80-B, Enkelas, 200V Serie

Onderdeelnummer: A06B-6240-H105  |  Model: αiSV 80-B  |  Serie: FANUC αi-B  |  Type: Enkelas Servo-versterker Module  |  Herkomst: Japan

Overzicht

Asbesturing die tekortschiet, is geen asbesturing — het is een risico. De FANUC A06B-6240-H105 is een enkelsassige AC servo-versterkermodule uit de αi-B serie van FANUC, modelaanduiding αiSV 80-B, gebouwd voor veeleisende CNC- en robottoepassingen waarbij consistente koppel, schone snelle respons en lange onderhoudsintervallen niet onderhandelbaar zijn.

De αi-B serie vormt de kern van de moderne servo-architectuur van FANUC. Vergeleken met eerdere generaties draait de serie koeler, neemt minder kastruimte in beslag en verbruikt minder stroom voor een gelijkwaardige output — FANUC heeft de installatievoetafdruk van de versterker met ongeveer 30% verminderd ten opzichte van conventionele ontwerpen door een combinatie van energiezuinige componenten en een opnieuw ontworpen koelvin. In de praktijk betekent dit meer aandrijfcapaciteit per rack en een betere thermische beheersing in dichte multi-assige kastconfiguraties.

De A06B-6240-H105 wordt gebruikt in twee hoofdtypen installaties: als CNC servo-as aandrijving in bewerkingscentra met FANUC Series 30i, 31i en 32i besturingen, en als hulp- of 7e-assige versterker in FANUC robotsystemen — specifiek R-30iB en R-30iB Plus controllerconfiguraties waar extra servo-assen nodig zijn naast de standaard zes. In beide rollen functioneert het als onderdeel van een gecoördineerde FSSB (FANUC Serial Servo Bus) glasvezelcommunicatieketen, waarbij ascommando's met hoge snelheid en minimale latentie worden ontvangen.

Technische Specificaties

Gebouwd voor de αi-B Architectuur — Wat Dat in de Praktijk Betekent

De A06B-6240-H105 is geen zelfstandige aandrijving in de traditionele zin. Het is een module binnen een gecoördineerd FANUC servo-systeem, en het begrijpen hoe het in dat systeem past, bepaalt alles, van de installatieprocedure tot de vervangingsstrategie.

FSSB Glasvezelcommunicatie De versterker communiceert met de CNC of robotcontroller via de snelle seriële servobus van FANUC, die via glasvezelkabel wordt overgedragen in plaats van conventionele koperen bedrading. Glasvezel elimineert elektromagnetische interferentie tussen het signaal en het schakelgeluid met hoog vermogen dat inherent is aan het vermogensstadium — belangrijk in compacte kasten waar signaal- en stroomkabels beperkte ruimte delen. De communicatiecyclus draait snel genoeg om nauwkeurige multi-assige synchronisatie te ondersteunen zonder de dode band beperkingen van oudere pulstreinarchitecturen.

Gedeelde DC-bus Architectuur De αi-B serie maakt gebruik van een gedeelde DC-bus configuratie: de αiPS-B voeding module gelijkricht de binnenkomende AC en voedt een gemeenschappelijke DC-rail waarop meerdere servo- en spindelversterkermodules worden aangesloten. De A06B-6240-H105 trekt stroom van deze gedeelde bus in plaats van zijn eigen ingang van het lichtnet gelijk te richten. Dit heeft twee belangrijke gevolgen. Ten eerste kan regeneratieve energie van een vertragende as worden opgenomen door een versnellende as op dezelfde bus, waardoor het nettovermogen dat uit de voeding wordt getrokken, wordt verminderd. Ten tweede hoeft bij het vervangen van de versterkermodule de voeding niet te worden vervangen — ervan uitgaande dat de PSM gezond is en correct is gedimensioneerd voor de totale asstroomvraag.

Ingebouwde Absolute Pulsecoder Condensator Een back-up condensator in de A06B-6240-H105 behoudt de absolute encoderpositie gedurende ongeveer 10 minuten na het uitschakelen van de stroom. Dit betekent dat bij normaal bedrijf — het vervangen van de versterkermodule zelf — een terugkeer naar de referentiepositie niet nodig is na herinstallatie, mits de wisseling binnen de bewaartijd van de condensator wordt voltooid. Op machines waar homingcycli tijdrovend zijn of fixture-vrijmaakoperaties vereisen, bespaart deze functie alleen al aanzienlijke tijd tijdens gepland onderhoud.

Ventilator Koeling met Monitoring Actieve ventilator koeling houdt het vermogensstadium binnen de operationele limieten onder aanhoudende hoge stroomvraag. De aandrijving bewaakt de ventilatorstatus en kan ventilatorfouten signaleren voordat thermische uitschakeling optreedt — waardoor onderhoudsteams tijd hebben om interventie te plannen in plaats van een ongeplande trip te ervaren.

Waar Deze Versterker Wordt Geïnstalleerd

CNC Bewerkingscentra — Hoge-vermogen Feed Assen De 80-aanduiding in αiSV 80-B verwijst naar de vermogensklasse van de aandrijving. Met een nominale uitgang van 22,5 A is de A06B-6240-H105 geschikt voor X-, Y-, Z- en roterende as aandrijvingen op middelgrote tot grote bewerkingscentra waar de as-stuwkracht of koppelvereisten groter zijn dan wat kleinere versterker varianten in de 40 of 20 klasse kunnen leveren. Lineaire assen op horizontale bewerkingscentra, roterende pallettafels en zware feed toepassingen op 5-assige machines maken allemaal gebruik van aandrijfcapaciteit in dit bereik.

FANUC Robot Systemen — Hulp As Uitbreiding Een van de meest voorkomende installatiescenario's voor de A06B-6240-H105 is als 7e of extra as versterker in robotwerkcellen die worden bestuurd door een R-30iB of R-30iB Plus controller. Racksystemen, roterende positioneersystemen, servo-laspistolen en servo-aangedreven gereedschapswisselaars vereisen allemaal een extra versterkermodule buiten de interne aandrijving van de robot voor de basis zes assen. De A06B-6240-H105 wordt aangesloten op de FSSB-keten in de controllerkast en wordt geconfigureerd als een extra as in de robotparameters.

Multi-Assige Flexibele Fabricage In portaalsystemen, transfermachines en flexibele fabricagecellen waar FANUC Power Motion i-A of Series 31i besturingen meerdere lineaire en roterende assen tegelijk coördineren, vult de A06B-6240-H105 de hoge-stroom as-slots in gemengde capaciteit aandrijfconfiguraties — draaiend naast kleinere αiSV 40-B of αiSV 20-B modules die assen met lager koppel op dezelfde gedeelde bus aansturen.

Foutdiagnose — Wat het LED Status Display U Vertelt

Elke αi-B serie versterker heeft een LED-display aan de voorkant dat realtime status- en alarminformatie geeft. Na een foutuitschakeling is de weergegeven alarmcode de eerste en meest directe diagnostische aanwijzing. Veelvoorkomende codes relevant voor de A06B-6240-H105 en hun meest frequente oorzaken:

Alarm 9 (Overspanning op DC-bus): DC-bus spanning heeft de toegestane limiet overschreden. Meestal veroorzaakt door onvoldoende regeneratief vermogen — ofwel het regeneratieve circuit van de voeding module is verzadigd, ofwel de vertragingshellingen zijn te agressief voor de te stoppen inertie. Controleer de status van de αiPS module en overweeg een regeneratieve ontladingsunit als de toepassing frequente harde vertragingen inhoudt.

Alarm 6 (Overstroom): Uitgangsstroom heeft de drempel overschreden. Controleer de motorbedrading — met name de U-, V-, W-aansluitingen — op isolatiebreuk, intermitterende kortsluiting of onjuiste fasering. Controleer ook de motor zelf als het alarm verschijnt op een consistent punt in de asbewegingscyclus.

Alarm 1 (Ventilatorfout): Interne koelventilator is gestopt of vertraagd onder de minimale snelheidsdrempel. Vervang de ventilator voordat u de werking voortzet; draaien met hoge stroom zonder adequate koeling riskeert thermische schade aan het IGBT-vermogensstadium.

Alarm 8 (Hoge temperatuur): Vermogensstadium temperatuur heeft de veilige limiet overschreden. Controleer de omgevingstemperatuur in de kast, zorg ervoor dat de vin schoon en niet geblokkeerd is, verifieer dat de ventilator draait, en bevestig dat de aandrijving zijn nominale uitgangsstroom niet overschrijdt voor de draaiende belastingcyclus.

Zoekvarianten Onderdeelnummer

Kopers die naar deze module zoeken, gebruiken verschillende formaten — allemaal verwijzen ze naar dezelfde unit:

A06B-6240-H105 · A06B6240H105 · A06B-6240-H105 · AO6B-624O-HIO5 (O/nul verwarring — veelvoorkomende OCR-foutlezing, hetzelfde product) · FANUC αiSV 80-B · aiSV80B versterker · FANUC 6240 H105

Verzending & Verzending

Units worden verzonden in originele FANUC fabrieksverpakking binnen 1–2 werkdagen na bevestiging van betaling. Expresskoeriers zijn beschikbaar voor dringende vereisten.

Koeriers: DHL Express · FedEx International Priority · UPS · EMS · TNT Transport: 3–7 werkdagen naar de meeste internationale bestemmingen via express Documentatie: Commerciële factuur en paklijst standaard; oorsprongscertificaat op aanvraag Invoerrechten en belastingen: Te betalen door de koper op de bestemming

Trackingnummers worden verstrekt zodra de zending is opgehaald.

Veelgestelde Vragen

V: Wat is het verschil tussen de A06B-6240-H105 en de A06B-6290-H105?

A: Beide zijn enkelsassige αiSV 80 servo-versterkermodules in de αi-B serie, maar ze werken in volledig verschillende spanningsklassen. De A06B-6240-H105 is de 200V ingangsserie variant — deze wordt aangesloten op een αiPS-B voeding die een 283–339 V DC bus voedt, en deze levert 240 V AC aan de motor. De A06B-6290-H105 is de 400 V HV (hoogspanning) ingangsserie variant — deze werkt vanaf een 537–679 V DC bus en levert 400 V AC. Ze zijn niet elektrisch uitwisselbaar. De voeding module van uw installatie en de spanningsclassificatie van de servo-motoren in het systeem bepalen welke variant correct is. Het gebruik van een 200V serie versterker op een 400V bus zal de module vernietigen.

V: Kan de A06B-6240-H105 worden gebruikt als vervanging in een FANUC R-30iA robotcontroller?

A: De A06B-6240-H105 is ontworpen voor de αi-B serie architectuur, die geassocieerd wordt met de R-30iB en R-30iB Plus controllers. De eerdere R-30iA controller gebruikte αi serie (niet-B) versterkers in zijn servokast. Hoewel de fysieke vormfactor vergelijkbaar is, heeft de αi-B serie herziene communicatietiming en buskenmerken ten opzichte van de originele αi serie. Het mengen van B-serie en niet-B-serie modules in hetzelfde systeem is geen ondersteunde configuratie. Verifieer de controllergeneratie en de bestaande versterker serie voordat u een vervanging bestelt — zorg ervoor dat het achtervoegsel van de geïnstalleerde modules exact overeenkomt.

V: De machine toont een servo-alarm nadat ik de A06B-6240-H105 heb vervangen. Wat moet ik eerst controleren?

A: De meest voorkomende oorzaak van een servo-alarm direct na een modulewissel is de motor referentiepositiegegevens. Hoewel de αi-B serie een ingebouwde back-up condensator heeft om de absolute encoderpositie te behouden, zal de condensator ontladen en gaan de absolute positiegegevens verloren als de vervanging langer duurt dan ongeveer 10 minuten zonder stroom — waardoor een referentiepositie terugkeer cyclus nodig is voordat de as kan draaien. Controleer eerst het CNC- of controlleralarmbericht op positiefout of absolute gegevensverlies codes. Als er een alarm wordt weergegeven dat niet gerelateerd is aan positiegegevens, controleer dan of alle FSSB glasvezelconnectoren goed zijn aangesloten (zowel op de versterker als op de aangrenzende modules in de keten), en verifieer dat de CNC-as parameterconfiguratie overeenkomt met de nieuwe module.

V: Bevat deze versterker een ingebouwde regeneratieve weerstand?

A: Nee. In de αi-B serie architectuur wordt de regeneratieve energiebehandeling beheerd door de gedeelde voeding module (αiPS-B) in plaats van door individuele asversterkermodules. De PSM beheert de regeneratie voor de gehele bus. Als de regeneratieve capaciteit van de PSM onvoldoende is voor de toepassing — meestal aangegeven door DC-bus overspanningsalarmen tijdens harde vertragingen — kan een regeneratieve ontladingsunit aan het systeem worden toegevoegd. Individuele asversterkermodules in de αi-B 200V serie hebben geen eigen regeneratieve weerstanden of remchoppers.

V: Hoe bevestig ik dat dit het juiste onderdeel is voordat ik bestel — op welke markeringen moet ik letten op de bestaande module?

A: Het FANUC onderdeelnummer staat gedrukt op het etiket dat aan de voor- of zijkant van de versterkermodule is bevestigd, in het standaard A06B-XXXX-HXXX formaat. Als op het etiket A06B-6240-H105 staat, is deze aanbieding de directe vervanging. Controleer bovendien de modelaanduiding op het etiket — deze moet αiSV 80-B aangeven. Als u het onderdeel op basis van een reserveonderdelenlijst koopt in plaats van een geïnstalleerde module, controleer dan de CNC-as configuratieparameter (de versterkermodelcode die is opgeslagen in de servo-parameterinstellingen van de CNC) om het aandrijvingsmodel te verifiëren dat de controller verwacht. Als er enige onzekerheid is, deel dan het machinmodel, de CNC-generatie en de referentie van het kastbedradingsschema met ons team voordat u de bestelling plaatst.
