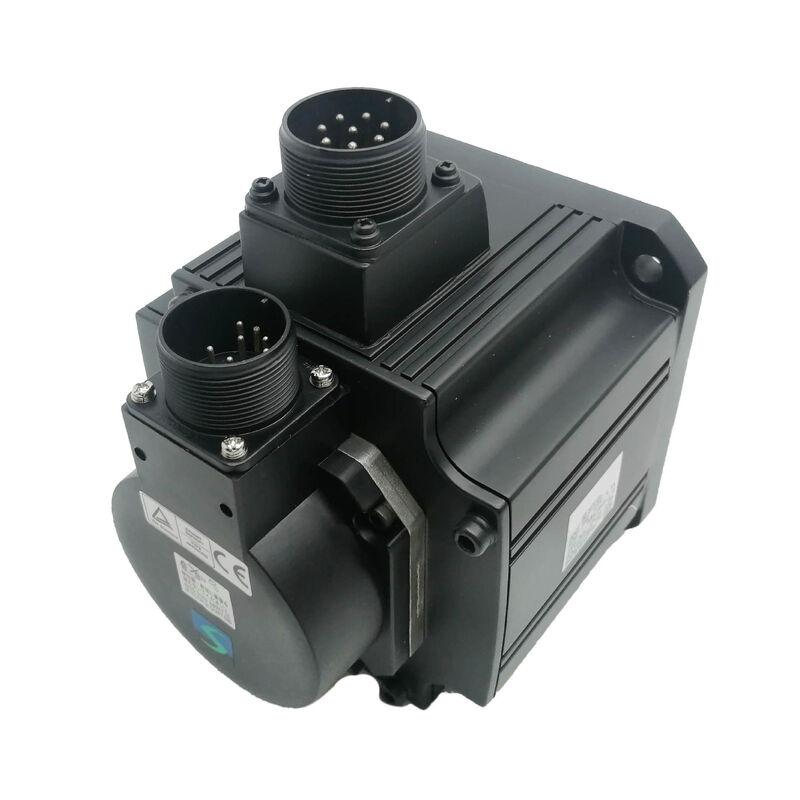

Nieuwe 1PCS HC-SFE152K MITSUBISHI SERVO MOTOR HCSFE152K

Mitsubishi HC-SFE152K. MELSERVO-J2S-serie AC servomotor 1.5 kW, 17-bit absoluut, sleutelschacht, IP65

Deelnummer:HC-SFE152K (ook HC-SFS152K genoemd)

Merk:Mitsubishi Electric

Serie:MELSERVO-J2S HC-SF-type

Status:Afgesloten door de fabrikant

Voorwaarde:Vernieuwd / Ruil / Overschot

Overzicht

DeMitsubishi HC-SFE152Kis een 1,5 kW wisselstroomborstelloze servomotor van de MELSERVO-J2S-serie van Mitsubishi Electric specifiek de HC-SF-motorfamilie met middelmatige traagheid en middelmatig vermogen.

Met een nominale koppel van 7,16 Nm bij 2.000 RPM, een piekkoppel van 21,6 Nm en een 17-bits absolute encoder die 131.072 tellen per omwenteling levert,Deze motor is ontworpen voor het soort voedingsas en positioneringswerk waar aanhoudende koppelnauwkeurigheid, nauwkeurige absolute feedback en langdurige betrouwbaarheid in industriële omgevingen zijn allemaal niet-onderhandelbare vereisten.

De HC-SFE152K is voorzien van een rechte schacht met sleutel, ingebouwde olieverzegeling en IP65-inbraakbescherming. Een configuratie die de mechanische koppeling, de schachtverzegeling,De MELSERVO-J2S-serie is ontworpen voor de toepassing van de nieuwe technieken en de milieubeschermingsvereisten van de werktuigmachine en de productie-automatiseringstoepassingenHet werkt met een stroomvoorziening van 200 VAC, trekt 9 A bij nominale belasting met een maximale stroomcapaciteit van 27 A en wordt gemonteerd op een 130 × 130 mm flense.

Mitsubishi heeft dit model sindsdien stopgezet. but a substantial installed base of J2S-equipped machines remains active in manufacturing facilities worldwide — and sourcing a reliable HC-SFE152K replacement remains a practical and ongoing maintenance requirement for many of those operations.

Belangrijkste specificaties

HC-SF-serie Medium Inertia for Real-World Axis Loads

Mitsubishi ontwierp het HC-SF-motortype om te voldoen aan de traagheidskenmerken van matige tot zware mechanische belastingen ∙ het soort as-traagheid dat zich in middelgrote werktuigmachines manifesteert,met een vermogen van niet meer dan 50 W, en automatiseringsapparatuur met aangedreven wagens, met kogelschroeven ondersteunde tafels of met een roterende indexmechanisme die een reële massa draagt.

De 0,00200 kg·m2 rotorinersie is de figuur die het loadmatching-gedrag van deze motor bepaalt.Wanneer de gereflecteerde belasting traagheid is een redelijk veelvoud van de eigen traagheid van de motor1:1 of 10:1 ratio, afhankelijk van de toepassing: het servosysteem kan zijn snelheids- en positie-lussen sluiten met een stabiele, goed gedempte respons zonder agressieve gain tuning.

De HC-SF bevindt zich in het traagheidsbereik waar veel praktische asconfiguratie van werktuigmachines van nature landen, daarom werd deze gekoppeld aan de assen die het was.

Bij een nominale toerental van 1500 t/min met een maximum van 3000 t/min, bestrijkt de motor zowel de typische snij-voedingssnelheidsbereiken als de snellere traverse-snelheden die de cyclustijd zonder snijwerk verminderen.

De 21.6 Nm peak torque — three times the continuous rated torque — provides the acceleration headroom needed for rapid axis positioning without requiring an oversized motor running well below its continuous thermal limit.

17-bits Absolute Encoder

De ingebouwde 17-bits encoder oplost 131.072 unieke posities per as omwenteling en slaat absolute positiegegevens direct op in de encoder hardware.de MR-J2S-aandrijving leest de huidige aspositie af zonder dat de as eerst naar een referentiepunt moet reizen.

Bij een meerassige machine betekent dit dat het besturingssysteem onmiddellijk bij het opstarten van de machine ▌ volledige positie-kennis heeft van elke met J2S uitgeruste as, voordat een beweging wordt opgedragen.

In productieomgevingen is dit belangrijker dan het lijkt.en elke stroomonderbreking die een actieve cyclus onderbreekt.

Het elimineren van homing van elke startsequentie is een echte operationele winst ten opzichte van incrementele encoder systemen,met name op machines met een hoog productievolume waarbij elke minuut van de niet-snijtijd een meetbare kosten heeft.

De 17-bits resolutie ondersteunt ook fijne snelheidsgranulariteit bij lage as snelheden, wat bijdraagt tot soepele bewegingsprofielen bij trage voedingsraten relevant voor afwerking passes, contour interpolatie,en alle bewerkingen waarbij snelheidsgolf bij lage snelheid de oppervlaktekwaliteit of de dimensionale nauwkeurigheid beïnvloedt.

Sleutel schacht en olie afdichting

De rechtstreekse schacht met de sleutel zorgt voor een positieve mechanische verbinding met het aangedreven onderdeelof versnellingsbakinvoer die niet ten opzichte van de as kan draaien, ongeacht de koppelomvang, schokbelasting of richtingsomkering.

voor een motor met een as van 1,5 kW met een piekkoppel van maximaal 21,6 Nm, the key is not optional engineering — it is the appropriate specification for any coupling arrangement where the transmitted torque and the dynamic load profile exceed what clamping force alone can reliably manage over the motor's service life.

De ingebouwde olieverzegeling beschermt het aslager tegen de koelmiddelmist, fijne metalen deeltjesen algemene verontreiniging die aanwezig is aan het eind van de aandrijflijn van een werktuigmachine in bedrijf.

De toestand van de afdichting van gebruikte motoren is een belangrijk inspectiepunt. Een geharde of versleten afdichting van de as maakt het mogelijk dat besmetting de behuizingsbescherming IP65 omzeilt en het voorlager bereikt.wanneer langzame afbraak begint voordat er duidelijke symptomen verschijnen.

Dit is een van de meest voorkomende bevindingen bij HC-SF-motoren met een langere gebruiksduur in natte snijomgevingen.

IP65 in een productiecontext

IP65 verzegelt de motor tegen alle stof binnendringen en biedt bescherming tegen gerichte waterstralen onder lage druk vanuit elke hoek.

Op een CNC-gereedschapsmachine omvat dit de routinematige blootstelling aan koelmiddelen, spatten bij het snijden, luchtnevel in de snijzone, incidentele vloeistofcontact tijdens het laden van het werkstuk,en de algemene vloeistofmigratie die plaatsvindt rond een actief gekoeld bewerkingsproces.

De HC-SF-familie is niet ontworpen voor onderwater- of hogedrukkoelmiddelstraalomgevingen toepassingen met die omstandigheden die IP67 of hogere classificaties rechtvaardigen.

Voor de overgrote meerderheid van de asposities van CNC-gereedschapsmachines is IP65 de juiste specificatie en heeft zich gedurende de lange gebruiksgeschiedenis van het J2S-platform als voldoende bewezen.

MELSERVO-J2S-aandrijvingscompatibiliteit

De HC-SFE152K is ontworpen voor gebruik met de MR-J2S servoversterkers van Mitsubishi.De correcte versterker voor deze motorklasse is de MR-J2S-200A.5 kW uitgang en 9A nominale / 27A piekstroomvereisten.

Het MR-J2S-platform ondersteunt zowel SSCNET-hoge-snelheid-vezel-optische netwerkcommunicatie voor meerassige gecoördineerde systemen als analoge/pulse-train commando-invoer voor zelfstandige toepassingen.De parameters van de servoversterker moeten worden ingesteld op de specificatie van de motor HC-SF152 voordat de as wordt bediend..

Op elke machine die na vervanging van de motor weer in gebruik wordt genomen, bevestiging van de integriteit van de parameters met name motortypecode, codeertype,en nominale stroom is de juiste inbedrijfstellingsstap voordat de as onder belasting wordt aangestuurd.

Voor installaties die een upgrade van J2S naar J4 of J2S naar J5 overwegen naast de vervanging van de motor,Merk op dat de motorcompatibiliteit tussen generaties een specifieke versterkerconfiguratie vereist en moet worden gecontroleerd met Mitsubishi-toepassingsondersteuning voordat deze wordt ingevoerd..

Afgesloten status en bronnen

Zoals met alle niet meer geproduceerde MELSERVO-componenten zijn de praktische opties voor het verkrijgen van gereviseerde originele van gespecialiseerde servomotorreparaties,geverifieerde overschotten van nieuwe-oude voorraad eenheden, en uitwisselingen.

Gezien de leeftijd van het J2S-platform verschilt de kwaliteit van de renovatie van leverancier tot leverancier.en een die eenvoudig schoongemaakt en opnieuw verpakt is, is van buitenaf niet zichtbaar.

Voor kritieke productieassen is de meest verdedigbare aanbestedingsbenadering een leverancier die gedocumenteerde testresultaten kan verstrekken met betrekking tot de wikkelweerstand, isolatieweerstand,integriteit van de encoder-uitvoerOp een motor van deze leeftijd zijn die tests het verschil tussen een betrouwbare reparatie en een niet geplande storing zes maanden later.

Veelgestelde vragen

V1: Welke servoversterker is compatibel met de HC-SFE152K?

De HC-SFE152K is ontworpen voor gebruik met servoversterkers van de Mitsubishi MR-J2S-serie.

De aandrijving moet worden geparametreerd met de juiste motortypecode voor de HC-SF152 voordat de as wordt bediend.Het gebruik van een verkeerd geconfigureerde motortypeparameter veroorzaakt snelheidslussinstabiliteit of aandrijflijnen en moet vóór de belastingtest worden opgelost..

V2: De motor wordt niet meer geproduceerd. Is een nieuwere Mitsubishi servomotor een haalbare directe vervanging?

Mitsubishi's huidige HG-SR- of HG-MR-motoren kunnen overeenkomen met de koppelklasse, maar de flensdimensies, asgeometrie, connectorspinnetjes, encoderprotocol,en aandrijvingscompatibiliteit verschillen allemaal tussen de J2S en de huidige J4/J5 generaties.

Een vervanging tussen generaties vereist een mechanische herbeoordeling, nieuwe bekabeling en een upgrading van de aandrijving naast de motor.

Voor een onderhoudsvervangende vervanging blijft het verkrijgen van een gerenoveerde HC-SFE152K in combinatie met de bestaande MR-J2S-versterker de minder risicovolle route, tenzij een volledige systeemupgrade is gepland.

V3: Wat biedt de absolute encoder van 17 bits in vergelijking met een incrementele encoder?

Een 17-bits absolute encoder slaat de aspositie fysiek op bij 131.072 punten per omwenteling en bewaart die gegevens zonder batterij.

Bij opstarten leest de aandrijving onmiddellijk de absolute positie af.Een inkrementele encoder verliest positie referentie op power-down en vereist een homing sequentie elke keer dat de machine wordt opnieuw opgestart.

Voor productiemachines met meerdere dagelijkse start-ups of frequente E-stop-evenementende tijd die wordt bespaard door het elimineren van homing wordt opgebouwd tot een betekenisvol productiviteitsvoordeel gedurende de levensduur van de machine.

V4: Waarom is het piekkoppel (21,6 Nm) zoveel hoger dan het nominale koppel (7,16 Nm)?

Het nominale koppel is het continue vermogen dat de motor onbepaald onderhoudt binnen de thermische grenzen.Het piekmoment is het maximale moment van korte duur dat beschikbaar is voor versnelling typisch voor fracties van een seconde tijdens snelle asbewegingen.

De 3:1 peak-to-rated ratio is typical for servo motors of this class and provides the acceleration headroom needed for fast positioning cycles without requiring a larger motor that would be thermally oversized for the continuous running load.

V5: Wat moet op een gebruikte HC-SFE152K worden geïnspecteerd voordat deze weer in gebruik wordt genomen?

Meet de driefasige wikkelweerstand voor evenwicht in alle fasen en controleer de isolatieweerstand tegen de aarde.ruwheid of weerstand wijst op slijtageControleer of de olieverbinding is verhard of scheurt aan de lip.

Controleer of de encoderconnector en de kabeluitgang onbeschadigd en vrij zijn van corrosie.Een benchrun-up naar de nominale snelheid met encodersignaalbewaking is de juiste eindverificatie voordat een eenheid op een productieas wordt geïnstalleerd..
