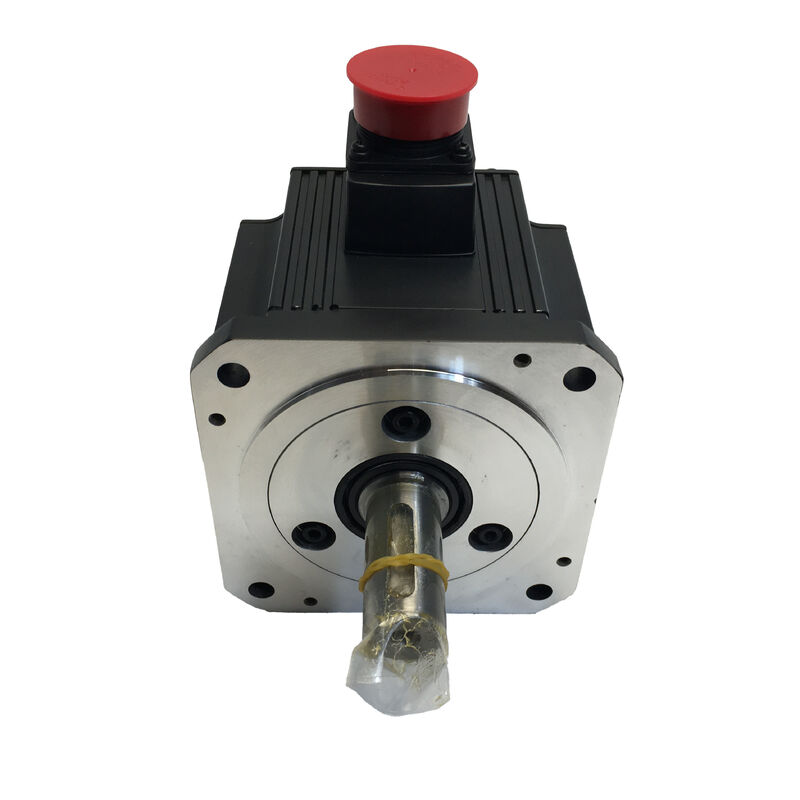

Nieuwe Mitsubishi Servomotor HC-SFE52 HCSFE52

Mitsubishi HC-SFE52 | HC-SF Serie Middel traagheid AC servomotor — 0,5 kW, 2,39 Nm, 2000 RPM, 126 V, 3,2 A, 130×130 mm Flens, IP65

Onderdeelnummer: HC-SFE52

Serie: MELSERVO HC-SF Serie — Middel traagheid, Middel capaciteit AC servomotor

Nominaal vermogen: 0,5 kW (500 W)

Nominaal koppel: 2,39 Nm

Piekkoppel: 7,16 Nm

Nominale snelheid: 2.000 RPM

Ingang: 3-Fase AC, 126 V

Nominale stroom: 3,2 A

Traagheidsklasse: Middel

Flensmaat: 130 × 130 mm

Beschermingsgraad: IP65

Compatibele versterker: MR-J2S Serie (MR-J2S-100A/B)

Conditie: Nieuw / Gereviseerd / Surplus

Overzicht

De Mitsubishi HC-SFE52 is een 0,5 kW middel traagheid AC servomotor uit de HC-SF serie, werkend op 2.000 RPM nominale snelheid met een driefasige 126V ingang en 3,2A nominale stroom. Met 2,39 Nm nominaal koppel en een 7,16 Nm piek — een 3:1 piek-tot-nominaal verhouding die zorgt voor een sterke acceleratiecapaciteit ten opzichte van de continue rating — valt deze in het middel capaciteitssegment van de HC-SF familie: substantieel genoeg voor primaire voedingsassen en materiaalbehandeling, compact genoeg voor machines waar de 130 × 130 mm flensvoetafdruk de dimensionale beperking is.

De HC-SF serie neemt een duidelijke positie in binnen Mitsubishi's servomotorlijn: middel traagheid, 2.000 RPM nominale werking, en de grotere 130 × 130 mm flens die de zwaardere belastingen en grotere koppelingsgeometrieën aankan die typisch zijn voor middenklasse machinegereedschappen en industriële automatiseringsapplicaties.

Dit staat in contrast met de kleinere flens HF en HC-KF/HC-MF families, die op 3.000 RPM draaien op 60 × 60 mm of 80 × 80 mm flenzen voor lichtere belastingen. De 2.000 RPM limiet van de HC-SFE52 en de middel traagheid rotor maken deze toleranter voor zwaardere traagheidsverhoudingen van de belasting, stabieler op slecht gedempte mechanische structuren, en minder gevoelig voor resonantieproblemen die laag traagheid ontwerpen kunnen vertonen wanneer de traagheid van de belasting niet nauwkeurig wordt gecontroleerd.

Gebouwd volgens IP65, biedt de HC-SFE52 volledige stofafsluiting en bescherming tegen waterstralen over het gehele motorlichaam — geschikt voor de machinegereedschapomgevingen, transportsystemen en industriële machines waar de HC-SF serie het meest wordt toegepast.

Belangrijkste specificaties

Middel traagheid bij 2.000 RPM — Waarom deze ontwerpklasse bestaat

De 2.000 RPM nominale snelheid van de HC-SF serie, vergeleken met de 3.000 RPM norm voor de kleinere HF en HC-KF families, weerspiegelt een bewuste ontwerpkeuze: de middel traagheid, grotere motor produceert zijn nominale koppel bij een lagere snelheidslimiet, wat voordelig is voor asconfiguraties waarbij de kogelomloopspindel spoed, tandwielverhouding of directe koppeling resulteert in een motorsnelheid van 500–2.000 RPM tijdens normale werking.

Machinegereedschap voedingsassen op bewerkingscentra en draaibanken met middelgrote tot grote tafelmassa's zijn het natuurlijke toepassingsgebied.

De tafel traagheid die teruggekoppeld wordt via de kogelomloopspindel en koppeling naar de motoras is aanzienlijk — op een machine met een tafel van 200 kg en een kogelomloopspindel met een spoed van 10 mm, kan de teruggekoppelde traagheid bij de motor gemakkelijk 5–15 keer de eigen rotor traagheid van de motor bedragen.

Een laag traagheid motor zou extreem nauwkeurige gain-instellingen vereisen om stabiel te blijven bij deze traagheidsverhouding; de middel traagheid HC-SFE52 absorbeert deze belasting met meer marge voordat servo-instabiliteit een probleem wordt.

Hetzelfde kenmerk is gunstig voor robotarmen, roterende indexerend tafels en wikkel-/spanningscontrolesystemen waarbij de traagheid van de belasting inherent variabel is gedurende de bedrijfs cyclus en de servo stabiel moet blijven gedurende het hele proces.

De middel traagheid rotor fungeert als een stabiliserend vliegwiel in de servoloop, waardoor de snelheidsrespons wordt afgevlakt bij overgangen tussen lichte en zware belastingsomstandigheden.

2,39 Nm Nominaal en 7,16 Nm Piek — De Koppelreserve

De 3:1 verhouding tussen piek en nominaal koppel is een bepalend kenmerk van de HC-SF serie op dit capaciteitsniveau. Bij continu bedrijf levert de motor 2,39 Nm — voldoende om wrijving, snijkrachten en zwaartekrachtbelastingen tijdens stabiele beweging te overwinnen.

Tijdens acceleratie van stilstand naar de ingestelde snelheid, zorgt het beschikbare 7,16 Nm piekkoppel voor de impulsstroom om de hoeksnelheid van de belasting snel te veranderen, waardoor korte acceleratiefasen en snelle cyclustijden mogelijk zijn.

Deze piekkoppelreserve is beschikbaar voor een gedefinieerde cyclustijd — niet continu.

De elektronische thermische beveiliging van de servoversterker bewaakt de RMS stroomvraag over tijd en schakelt uit bij overbelasting als de motor verder wordt gedreven dan zijn thermische capaciteit duurzaam kan weerstaan. De overbelastingscurve van de MR-J2S versterker definieert de grens: korte uitschieters naar piekkoppel zijn toegestaan; continu bedrijf boven nominaal koppel niet.

Voor asdimensionering bepaalt de acceleratiekoppelvraag of de 7,16 Nm piek voldoende is voor het beoogde bewegingsprofiel.

De berekening — belasting traagheid, bewegingsafstand, beschikbare tijd, wrijvingskoppel — bepaalt de piekkoppelvraag. Als het vereiste acceleratiekoppel de 7,16 Nm piek van de HC-SFE52 overschrijdt, moet het volgende model in de HC-SF serie (HC-SFE102, 1,0 kW, 4,78 Nm nominaal, 14,3 Nm piek) worden overwogen.

130 × 130 mm Flens — Mechanische Integratie

De 130 × 130 mm montageflens van de HC-SFE52 is het standaardformaat voor middelgrote servomotorintegratie in machinegereedschappen en industriële automatisering. Het biedt het boutpatroon en de spigot register geometrie waar machinegereedschapbouwers en apparatuurontwerpers zich voor deze vermogensklasse op hebben gestandaardiseerd — dezelfde mechanische interface die wordt gedeeld door de HC-SFS52, HC-SFS102 en andere motoren in de HC-SF en opvolgende series.

Voor vervanging en retrofit toepassingen betekent de 130 × 130 mm flens dat de HC-SFE52 fysiek kan worden vervangen of vervangen door elke motor in dezelfde flensklasse zonder mechanische aanpassing aan de machine. De belangrijkste uitlijningskenmerken — de registerdiameter die de motor centreert in de behuizingsboring, de boutcirkel en het boutgatpatroon — zijn gestandaardiseerd over deze motor klasse.

De schachtdiameter en koppelingsgeometrie moeten ook overeenkomen, maar de flensinterface zelf is een gemeenschappelijk formaat.

Het 130 mm formaat is aanzienlijk groter dan de 60 mm en 80 mm flenzen die worden gebruikt op de kleinere HF-KE en HF-SP series.

Deze fysieke schaal weerspiegelt de mechanische belastingen waarvoor de HC-SFE52 is ontworpen: hogere radiale schachtbelastingen van riemaandrijvingen en tandwieloverbrengingen, grotere koppelingsnaven met meer klemoppervlak, en de structurele stijfheid die vereist is wanneer de motor en belasting gescheiden zijn door een flexibel koppelingselement in plaats van star verbonden.

IP65 Bescherming en de HC-SF Toepassingsomgeving

IP65 is volledige stofafsluiting plus bescherming tegen waterstralen vanuit elke richting — een robuuste omgevingsstandaard die het ontwerp van de HC-SF serie voor machinegereedschap en industriële automatiseringsomgevingen weerspiegelt, waar koelmiddel, schoonmaakwater en metaalslijpsel aanwezig zijn in het werkgebied nabij de servomotor.

Met 0,5 kW en de 130 × 130 mm schaal wordt de HC-SFE52 het meest gebruikt als primaire voedingsas motor op bewerkingscentra en draaibanken, een transportband positioneringsaandrijving, of een roterende indexeer as — allemaal omgevingen waar het motorlichaam kan worden blootgesteld aan koelmiddelnevel tijdens bewerking of directe reiniging tijdens onderhoud. De IP65 classificatie dekt deze omstandigheden betrouwbaar.

IP65 beschermt niet tegen directe langdurige onderdompeling of onder druk staand koelmiddel gericht op de schachtopening — de HC-SF serie is ontworpen voor spat- en straalbescherming, niet voor continue vloeistofonderdompeling.

Toepassingen waarbij de motor ondergedompeld is of waar hogedruk koelmiddel continu op de schacht wordt gericht, vereisen de oliekeerring variant of een speciaal ontworpen wasbestendige motor.

MR-J2S Serie Compatibiliteit

De HC-SFE52 is ontworpen voor gebruik met de MR-J2S serie servoversterkers — specifiek de MR-J2S-100A (analoge/puls interface) of MR-J2S-100B (SSCNET netwerk interface) voor deze 0,5 kW motor.

Het MR-J2S platform, onderdeel van Mitsubishi's MELSERVO-J2-Super generatie, biedt positie-, snelheids- en koppelregelmodi, auto-tuning, en de RS-232C/RS-422 communicatie-interface voor parameterinstelling en monitoring via MR Configurator software.

De HC-SF serie gebruikt cannon-type (MS-type) connectoren voor zowel de motor voedingskabel als de encoder kabel — een robuust rond connectorformaat dat zorgt voor veilige koppeling en betrouwbare trillingsbestendigheid in machinegereedschap installaties.

Bij het vervangen of opnieuw aansluiten van de HC-SFE52 moet de connector koppeling volledig zijn en de borgring goed vastzitten; gedeeltelijk gekoppelde cannon connectoren zorgen voor intermitterend elektrisch contact dat zich manifesteert als grillig servo gedrag of encoder alarmcodes in plaats van een duidelijk verbindingsfout.

Voor klanten met MR-J2S versterkers in bestaande installaties is de HC-SFE52 een bevestigde compatibele motor in de 0,5 kW, 2000 RPM klasse. Apparatuur die wordt geüpgraded van MR-J2S naar MR-J4 versterkers moet opmerken dat er migratiepaden bestaan met behulp van Mitsubishi's vernieuwings tools, waarbij de bestaande MR-J2S-B motion controller verbinding behouden blijft tijdens de overgang naar MR-J4-B versterkers en compatibele motoren.

Veelgestelde vragen

V1: Wat is het verschil tussen de HC-SFE52 en de HC-SFS52?

Beide zijn 0,5 kW, 2.000 RPM middel traagheid HC-SF serie motoren met hetzelfde nominale koppel, piekkoppel, stroom en 130 × 130 mm flens. Het verschil zit in de encoder generatie.

De HC-SFS52 behoort tot de MELSERVO J2S serie en heeft een 17-bit absolute encoder met 131.072 ppr — het toevoegen van een batterij aan de MR-J2S versterker maakt absolute positiebehoud mogelijk zonder homing bij het opstarten.

De HC-SFE52 is de eerdere HC-SF serie variant met zijn respectievelijke encoder configuratie. Voor vervangingsdoeleinden, bevestig zowel de encoder interface compatibiliteit met de geïnstalleerde versterker als de mechanische configuratie (schacht type, aanwezigheid oliekeerring) voordat u de ene variant voor de andere substitueert.

V2: Heeft de HC-SFE52 een referentie terugkeer (homing) nodig bij elke opstart?

Dit hangt af van de encoder variant en de versterker configuratie. De HC-SFS52 (het J2S-serie equivalent) gebruikt een absolute encoder die, met een batterij in de MR-J2S versterker, positiegegevens behoudt bij stroomverlies — waardoor de homing vereiste komt te vervallen.

Of de encoder van de HC-SFE52 absolute functionaliteit biedt, moet worden bevestigd uit de documentatie van de motor of het typeplaatje. Als de geïnstalleerde encoder incrementeel is, is een homing cyclus vereist bij elke stroomcyclus.

Voor machines waar de opstarttijd operationeel significant is, is het bevestigen van de absolute encoder functionaliteit een belangrijke inbedstellingsvraag.

V3: Wat is de aanbevolen belasting-tot-motor traagheidsverhouding voor de HC-SFE52?

Voor de HC-SF middel traagheid serie, staat Mitsubishi's richtlijn doorgaans belasting traagheidsverhoudingen toe tot 15 keer de eigen rotor traagheid van de motor voor stabiele servo werking bij de aanbevolen gain instellingen.

Het middel traagheid ontwerp is specifiek toleranter voor hoge traagheidsverhoudingen dan laag traagheid motoren, wat een van de belangrijkste redenen is om deze te specificeren op assen met zware tafels, grote werkstukken of transmissie-elementen die aanzienlijke traagheid naar de motoras reflecteren.

Als de belasting traagheidsverhouding de aanbeveling van Mitsubishi overschrijdt, neem dan contact op met Mitsubishi voor advies over gain instellingen en eventuele toepassingsbeperkingen.

V4: Welke MR-J2S versterker is vereist voor de HC-SFE52?

De HC-SFE52 met 0,5 kW wordt gekoppeld aan de MR-J2S-100A (analoge/puls commando interface) of MR-J2S-100B (SSCNET seriële netwerk interface). De "100" in de versterker aanduiding geeft de 100W klasse capaciteit aan, die 0,5 kW motoren dekt in de Mitsubishi versterker dimensioneringsconventie voor deze serie.

Bevestig het type besturingsinterface — of de machine individuele puls/analoge as commando's gebruikt (A-type) of een motion controller via SSCNET (B-type) — voordat u de versterker bestelt.

V5: Wat zijn de belangrijkste inspectiepunten bij het evalueren van een gebruikte HC-SFE52?

Draai de as met de hand voor soepelheid van de lagers — het 130 mm frame draagt grotere lagers dan kleinere motoren, en elke ruwheid of slijtage is hoorbaar voordat het mechanisch ernstig wordt.

Inspecteer de cannon connectoren op gebogen of gecorrodeerde pinnen; de encoder connector is het meest kritiek — zelfs milde pin corrosie verhoogt de contactweerstand en veroorzaakt intermitterende feedbackfouten.

Meet de driefasige wikkelweerstand op balans en controleer de isolatieweerstand naar aarde met een megger. Inspecteer de as op slijtage of krassen van eerdere koppelingsinstallaties, met name bij de spiebaan of koppelingsaansluitzone.

Een testrun tot 2.000 RPM op een compatibele MR-J2S versterker met koppelbewaking en geverifieerde encoder feedback is de juiste eindcontrole voordat installatie op een productiemachine.
