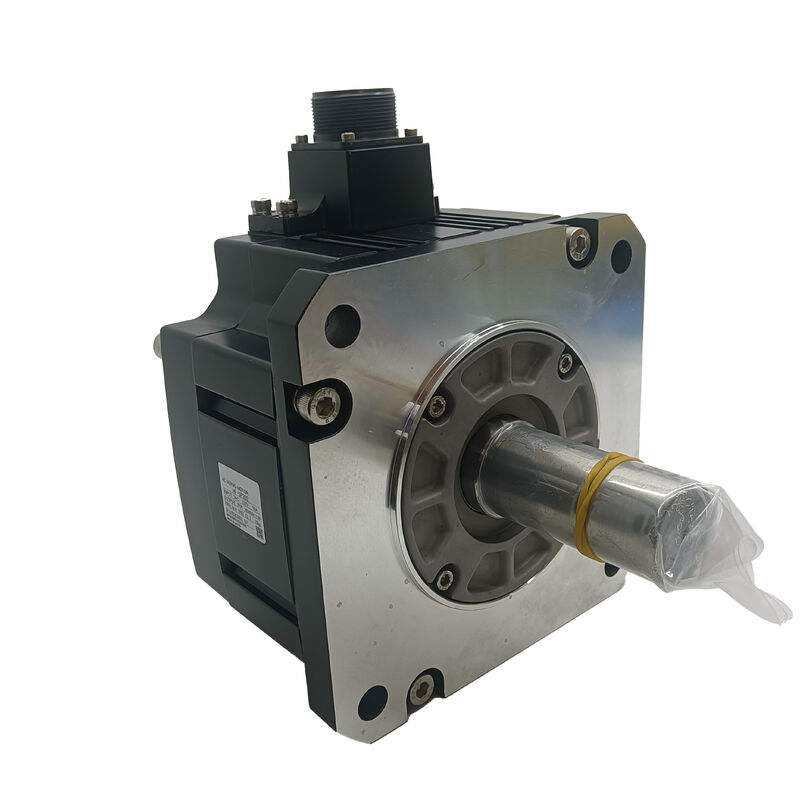

Een nieuwe Mitsubishi servomotor HF-SE152B HFSE152B

Mitsubishi HF-SE152B | MELSERVO Serie AC Servomotor — 1,5 kW, 2000 RPM, Elektromagnetische Rem, Rechte As

Onderdeelnummer: HF-SE152B

Merk: Mitsubishi Electric

Serie: HF-SE — Middelmatige Traagheid, Middelmatige Capaciteit

Configuratie: Rechte As, Geïntegreerde 24V DC Elektromagnetische Rem, Geen Oliekeerring

Staat: Nieuw / Gerenoveerd / Wisselstuk Beschikbaar

Overzicht

De Mitsubishi HF-SE152B is een 1,5 kW AC servomotor uit de HF-SE familie van Mitsubishi Electric — een serie motoren met middelmatige traagheid en capaciteit, ontworpen voor de middelgrote assen van industriële automatiseringsapparatuur, verpakkingsmachines en algemene servo-toepassingen.

Nominaal op 2.000 RPM met een rechte uitgaande as en een geïntegreerde elektromagnetische rem, voldoet deze motor aan de positionerings- en veiligheidsvereisten van machines waar nauwkeurige asbesturing en mechanische positiebehoud in rust beide in één compacte eenheid moeten zijn ingebouwd.

De B-suffix duidt op de geïntegreerde rem — een veergeladen, elektrisch ontgrendelbaar 24V DC houdmechanisme dat automatisch inschakelt wanneer de motor wordt uitgeschakeld.

Voor verticale assen, roterende indexeer mechanismen en elke aandrijving waarbij zwaartekracht of externe kracht ongewenste beweging zou veroorzaken wanneer de servo inactief is, biedt de rem mechanische zekerheid die puur elektronisch positiebehoud niet kan evenaren.

De HF-SE152B werkt zonder oliekeerring — het is een standaardconfiguratie voor installaties waarbij de motor in een kast is gehuisvest of zich buiten direct vloeistofcontact bevindt.

De motor is ontworpen voor gebruik met de MR-E serie servo-versterkers van Mitsubishi, een platform dat voldoet aan de nauwkeurige snelheids- en positiebesturingsvereisten van de toepassingen waarvoor deze motorklasse is bedoeld.

Belangrijkste Specificaties

HF-SE Serie — Middelmatige Traagheid in de HF Familie Context

De HF-SE serie neemt een specifieke niche in binnen de HF servomotorlijn van Mitsubishi. Waar de HF-KP en HF-KE families zijn gebouwd voor lichte, snel reagerende belastingen met lage rotor traagheid, is de HF-SE ontworpen voor toepassingen waarbij de mechanische belastings traagheid matig is en de as een aanhoudende koppelafgifte vereist in plaats van een ultrasnelle dynamische respons.

Dit is geen compromis — het is een ontwerp dat past bij een werkelijk andere klasse van toepassingen.

Met 1,5 kW en 2.000 RPM levert de HF-SE152B 7,16 Nm nominaal koppel bij zijn bedrijfspunt, wat het bereik van middelzware positioneringstaken dekt die te vinden zijn in verpakkingsmachines, geautomatiseerde assemblage systemen, transportband positioneringsaandrijvingen en productiemachines waarbij de servo-as reële mechanische massa beweegt op een gedefinieerde cyclus.

De rotor met middelmatige traagheid biedt een vergevingsgezinder venster voor belastingsaanpassing dan een motor met lage traagheid, waardoor hogere gereflecteerde belastings traagheidsverhoudingen worden getolereerd met behoud van stabiel snelheidslusgedrag zonder agressieve gain-afstemming.

De HF-SE familie biedt meerdere nominale snelheidsconfiguraties — dezelfde koppelklasse is beschikbaar met verschillende snelheidsclassificaties om verschillende aandrijflijnarchitecturen te matchen.

De 2.000 RPM classificatie van de 152B is geschikt voor direct gekoppelde of licht vertande opstellingen waarbij de motorsnelheid nauw aansluit bij het vereiste snelheidsbereik van de as.

Geïntegreerde Elektromagnetische Rem — 24V DC, Fail-Safe

De rem op de HF-SE152B is het meest kritieke onderdeel voor veilig asgedrag in de toepassingen waarvoor deze is gespecificeerd. Het veergeladen, elektrisch ontgrendelbare ontwerp zorgt ervoor dat de rem inschakeling de standaardstatus is — wanneer de remvoedingsspanning wordt verwijderd, vergrendelt de veer de as fysiek zonder enige actieve commando van het besturingssysteem.

Dit is het belangrijkst in drie scenario's.

Op verticale assen die gereedschap of werkstukgewicht dragen, voorkomt de rem dat de as valt tijdens servo-uitschakeling, alarmcondities of stroomonderbreking. Op roterende indexeer mechanismen die de positie tussen cycli vasthouden, handhaaft de rem de geïndexeerde positie zonder continu servo-stroom te verbruiken.

Op machines met complexe multi-assige bewegingen waarbij een noodstop alle assen betrouwbaar in positie moet houden, biedt een veergeladen rem op elke relevante motor die garantie op hardwareniveau.

De 24V DC voeding voor de remspoel integreert met de standaard besturingsspanning die in de meeste machinepanelen wordt gebruikt.

Het remcircuit vereist speciale bedrading vanaf de remuitgang van de servo-versterker en een vergrendeling die ervoor zorgt dat de rem wordt ontgrendeld voordat er een asbeweging wordt bevolen. Deze opeenvolging wordt afgehandeld in de MR-E versterkerconfiguratie en moet worden geverifieerd tijdens ingebruikname.

Rechte As en Installatie Opmerkingen

De rechte as configuratie op de HF-SE152B is geschikt voor koppeling-gebaseerde koppeloverdracht — balg-, klauw- of schijfkoppelingen die de asdiameter grijpen en koppel overbrengen door middel van klemmende kracht.

Voor een 1,5 kW motor die binnen zijn nominale koppelbereik werkt, kunnen precisie servo-koppelingen van de juiste maat de belasting aan zonder dat een spieverbinding nodig is.

De afwezigheid van een oliekeerring op deze variant is relevant voor de installatieplanning.

Zonder een asafdichting heeft de lagerruimte van de motor geen positieve bescherming tegen vloeistofindringing aan het asuiteinde. Voor installaties in schone industriële omgevingen, schakelkasten of posities buiten direct vloeistofcontact, is dit geen praktische beperking.

Waar de motor in de buurt van koelmiddel, smeermiddelspray of in gebieden die gevoelig zijn voor reinigingsvloeistoffen wordt geïnstalleerd, moet een variant met een oliekeerring — of geschikte lokale afscherming van het asuiteinde — worden overwogen.

Montage maakt gebruik van een standaard flensopstelling. De fysieke afmetingen en het flenspatroon van de motor zijn consistent binnen de HF-SE 1,5 kW klasse, wat de mechanische installatie op machines die al voor dit motorframe zijn ontworpen, vereenvoudigt.

Encoder & Drive Compatibiliteit

De HF-SE serie bevat een ingebouwde encoder met hoge resolutie die absolute positiefeedback levert met 131.072 tellingen per omwenteling — equivalent aan 17-bit resolutie. Bij dit aantal pulsen hebben de positie- en snelheidslussen van de MR-E versterker een fijne datagranulariteit over het volledige snelheidsbereik, wat soepele beweging bij lage snelheden, nauwkeurige eindposities en consistente contourprestaties in multi-assige configuraties ondersteunt.

Het absolute encoder kenmerk betekent dat het servosysteem de positiekennis behoudt tijdens stroomonderbrekingen.

Bij herstart leest de drive de huidige absolute aspositie direct af — er is geen homing-sequentie nodig voordat de machine kan werken. Dit elimineert de opstartvertraging die gepaard gaat met incrementele encodersystemen en verwijdert de klasse van fouten die kunnen optreden wanneer homing-routines worden onderbroken of onjuist worden voltooid.

De HF-SE152B is ontworpen voor gebruik met de MR-E serie servo-versterkers van Mitsubishi.

De versterker moet worden geparametreerd met de juiste motortypecode vóór ingebruikname. Gain-instellingen, configuratie van de remuitgang en encoder-interfaceparameters moeten allemaal worden geverifieerd aan de hand van de HF-SE152B specificatie tijdens de initiële installatie en na elke vervanging van de versterker.

FAQ

V1: Welke servo-versterker is compatibel met de HF-SE152B?

De HF-SE152B is ontworpen voor gebruik met Mitsubishi MR-E serie servo-versterkers. Het versterkermodel moet worden geselecteerd om te passen bij de 1,5 kW uitgangsklasse en de nominale stroomvereisten van de motor. Servo-versterkerparameters moeten worden geconfigureerd met de juiste motortypecode voor de HF-SE152 vóórdat de as wordt bediend.

Bij gebruik van een externe controller, bevestig dat de commando-interface modus van de MR-E versterker — positie, snelheid of koppel — overeenkomt met het uitgangstype van de controller.

V2: Waarom heeft deze motor geen oliekeerring, en wanneer is dat belangrijk?

De standaard HF-SE152B wordt geleverd zonder een as-oliekeerring. Een oliekeerring beschermt de lagerruimte tegen vloeistofindringing bij de asuitgang. Zonder deze is de motor afhankelijk van een installatieomgeving die vrij is van direct vloeistofcontact aan het asuiteinde.

Voor installaties in schakelkasten, cleanrooms of posities die beschermd zijn tegen vloeistofblootstelling, is de afwezigheid van een afdichting geen praktisch probleem. Voor posities nabij koelmiddel of smeermiddelspray moet een variant met een oliekeerring worden gespecificeerd, of moet lokale afscherming worden geïnstalleerd.

V3: Hoe moet de remvergrendeling worden geconfigureerd tijdens ingebruikname?

De rem moet worden ontgrendeld voordat er een asbeweging wordt bevolen, en moet opnieuw worden vergrendeld voordat de servo-drive wordt uitgeschakeld. De MR-E versterker biedt een speciale rembesturingsuitgang die deze gebeurtenissen automatisch sequentieert wanneer correct geconfigureerd.

De remvoedingsspanning — 24V DC — moet onafhankelijk worden geverifieerd vóór de eerste asbeweging. Een veelvoorkomende fout bij ingebruikname is het bevelen van asbeweging voordat is bevestigd dat de rem volledig is ontgrendeld, wat ertoe leidt dat de drive tegen een ingeschakelde rem draait en koppelalarmen of positiefouten veroorzaakt.

V4: Wat is het verschil tussen de HF-SE en HF-SP serie motoren met dezelfde 1,5 kW classificatie?

De HF-SE en HF-SP families dekken beide de 1,5 kW klasse, maar richten zich op verschillende toepassingsomgevingen. De HF-SP is gekoppeld aan MR-J3 serie versterkers en is standaard uitgerust met IP67 behuizingsbescherming — geschikt voor machinegereedschapsassen met koelmiddelblootstelling.

De HF-SE is gekoppeld aan MR-E serie versterkers, heeft IP55 bescherming en is ontworpen voor algemene industriële automatisering waar de operationele omgeving schoner is. De drive-compatibiliteit en mechanische afmetingen verschillen, waardoor ze niet uitwisselbaar zijn zonder een bijbehorende versterkerwijziging.

V5: Elimineert de absolute encoder de noodzaak om bij elke machine-opstart te homing?

Ja. De ingebouwde absolute encoder behoudt de aspositiegegevens tijdens stroomonderbrekingen zonder batterij in de standaardconfiguratie. Wanneer de machine opstart, leest de MR-E drive onmiddellijk de huidige absolute positie af — het besturingssysteem heeft volledige kennis van de aspositie voordat er beweging wordt bevolen.

Dit elimineert de opstart-homingcyclus die vereist is door incrementele encodersystemen, vermindert niet-productieve opstarttijd en elimineert het risico op homing-fouten door onderbroken referentie-sequenties.
