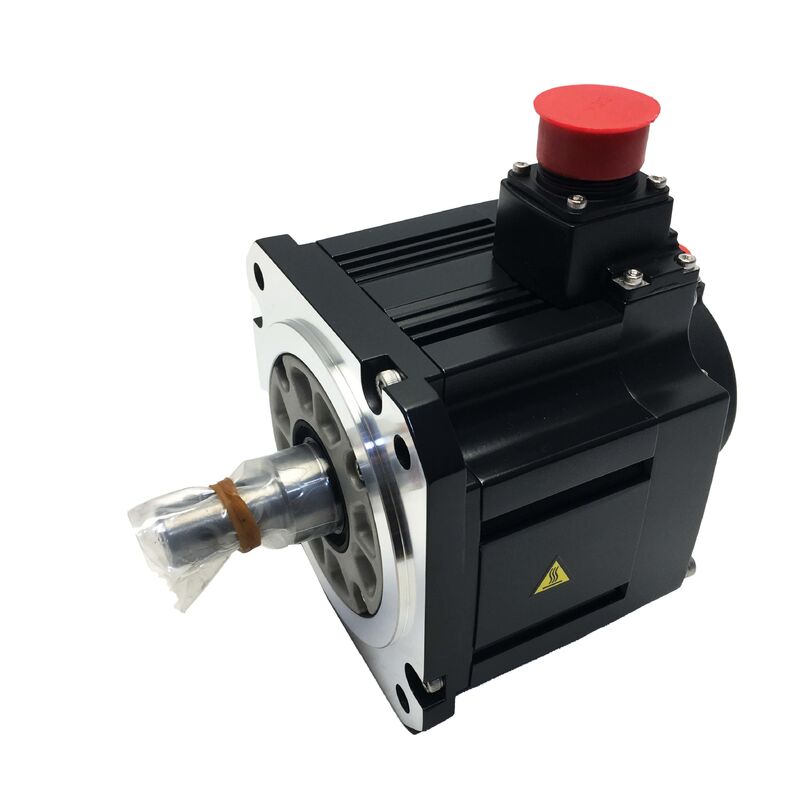

Eén nieuwe Mitsubishi servomotor HF-SE202JW1-S100 HFSE202JW1S100 HF-SE202JW1-S100

Mitsubishi HF-SE202JW1-S100 | HF-SE Serie Middel Inertie AC Servomotor — 2,0 kW, 9,55 Nm, 2000 RPM, Oliekeerring, 131.072 ppr, Super MR-E

Overzicht

De Mitsubishi HF-SE202JW1-S100 is een 2,0 kW middel-inertie AC servomotor uit de HF-SE serie, gebouwd voor het Super MR-E servo-versterkerplatform.

Met een nominaal koppel van 9,55 Nm en 2.000 RPM op een flens van 176 × 176 mm, is het de 2 kW-variant van een serie met middelmatige inertie, ontworpen volgens hetzelfde werkingsprincipe als de HC-SFS / HC-SFE familie — royaal koppel bij gematigde snelheid, tolerant voor zwaardere belastingen en hogere belastings-motor-inertieverhoudingen dan de compacte motorklassen met lage inertie.

Drie configuratiedetails definiëren deze specifieke variant.

De J-suffix betekent dat er een oliekeerring vanuit de fabriek is gemonteerd bij de asuitgang, die de ringvormige spleet tussen de roterende as en de motorbehuizing afsluit tegen smeermist en fijne deeltjes die anders na verloop van tijd langs het asoppervlak naar binnen zouden trekken.

De W1-suffix identificeert de gladde rechte as zonder spiebaan, die koppel overbrengt door wrijving met de boring van de koppeling.

Er is geen elektromagnetische rem aanwezig, wat bevestigt dat deze motor is gespecificeerd voor horizontale of tegengewogen assen waar de zwaartekrachtbelasting geen mechanische borging vereist wanneer de servo is uitgeschakeld.

De S100-aanduiding markeert dit als een speciale motor die is afgestemd op de Super MR-E (MR-E-Super) servo-versterker.

Het Super MR-E platform heeft een vereenvoudigde bedradingsarchitectuur in het ontwerp van de versterker geïntegreerd: stroom- en encoderconnectoren bevinden zich aan de voorkant van de versterker voor directe kabeltoegang, en de terminalconfiguratie vermindert de bedradingsinspanning in vergelijking met eerdere versterkergeneraties.

Met real-time auto-tuning als standaard past de Super MR-E de servo-versterkingen continu aan tijdens bedrijf, waardoor de iteratieve handmatige versterkingsoptimalisatie die oudere Mitsubishi versterkergeneraties vereisten bij ingebruikname, overbodig wordt.

Belangrijkste specificaties

2,0 kW bij 2.000 RPM — Waar Middelmatige Inertie het Beste Werkt

De HF-SE serie werkt met een nominale snelheid van 2.000 RPM, wat het in een andere toepassingsklasse plaatst dan de 3.000 RPM motoren met lage inertie die kleinere machinegereedschapsassen domineren. Tweeduizend RPM bij een kogelomloopspindel met een spoed van 10 mm produceert een snelle verplaatsing van 20 m/min — geschikt voor machinegereedschappen en automatiseringsapparatuur van middelmatige capaciteit waarbij de asmechanica aanzienlijk zwaarder is dan de compacte assen onder de kilowatt.

De rotor met middelmatige inertie is wat de toepasbaarheid van de HF-SE definieert. De rotor is fysiek zwaarder dan een motor met lage inertie in hetzelfde frame, en die toegevoegde rotormassa fungeert als een stabiliserend vliegwiel in de servokring.

Op assen met zwaardere tafels, grotere werkstukhouders of transmissie-elementen die aanzienlijke inertie naar de motoras reflecteren, tolereert de motor met middelmatige inertie veel hogere belastings-motor-inertieverhoudingen voordat de servostabiliteit een probleem wordt.

Waar een motor met lage inertie conservatieve versterkingsinstellingen zou kunnen vereisen of resonantie zou kunnen vertonen bij inertieverhoudingen boven 5:1, is de HF-SE klasse ontworpen voor verhoudingen tot 15:1 met geschikte versterkerinstelling — waardoor het bereik van mechanische configuraties dat deze motor kan bedienen direct wordt uitgebreid zonder dat een tandwielkast nodig is om de gereflecteerde belastingsinertie te verminderen.

Met 9,55 Nm nominaal koppel en een typische piek-tot-nominaal verhouding van 3:1, ondersteunt de beschikbare 28,65 Nm piek agressieve acceleratie van de zwaardere belastingen die bij deze motorklasse passen.

De berekening van de inschakelduur — die bevestigt dat het RMS-koppel over het volledige bewegingsprofiel binnen 9,55 Nm blijft — is de stap voor asdimensionering die bepaalt of de HF-SE202 correct is afgestemd op de belasting.

Oliekeerring (J) — Asuitgangsbescherming in de Praktijk

De oliekeerring bij de asuitgang is het enige afdichtingselement dat de IP65-lichaambescherming alleen niet kan bieden. De roterende as moet door het voorste eindschild van de motor gaan met een kleine ringvormige spleet om vrije rotatie mogelijk te maken.

Zonder oliekeerring is deze spleet een open doorgang voor smeermist van aangrenzende kogelomloopspindels, tandwielkasten of lagerhuizen om langs het asoppervlak naar binnen te migreren en zich gedurende de levensduur van de motor in de lagerholte en het wikkelgebied te verzamelen.

Met de J-oliekeerring gemonteerd, loopt een lipafdichting tegen het roterende asoppervlak en deflecteert actief vloeistof en deeltjes weg van de asspleet.

Het gecombineerde effect is dat de HF-SE202JW1-S100 zowel in het lichaam (IP65) als bij de as is afgedicht — geschikt voor installaties waar de motoras zich in de buurt van smeerbronnen bevindt of waar incidentele spatbelasting bij de as realistisch is.

De lip van de oliekeerring is het onderhoudselement met het kortste inspectie-interval op de motor.

Het lipmateriaal (doorgaans nitrilrubber) wordt na verloop van jaren van thermische cycli en contact met olie enigszins harder.

Periodieke inspectie op scheurvorming, vervorming of zichtbare lekkage langs de afdichting — gecombineerd met tijdige vervanging wanneer degradatie wordt gedetecteerd — is de onderhoudshandeling die de lagers en de encoder van de motor beschermt tegen contaminatie gedurende de levensduur van de motor.

131.072 ppr Absolute Encoder — Directe Positielezing bij Opstarten

De 17-bit absolute encoder ingebouwd in de HF-SE202JW1-S100 levert 131.072 pulsen per omwenteling met behoud van absolute positie wanneer deze wordt gecombineerd met een batterij bij de Super MR-E versterker. Bij het inschakelen leest de versterker de absolute hoekpositie van de motoras rechtstreeks van de encoder — de CNC of controller van de machine heeft de juiste aspositie vanaf de eerste scan cyclus, zonder enige referentieretournavigatie.

Voor een 2 kW middel-inertie as die een aanzienlijke belasting aandrijft, is de praktische waarde van het behoud van absolute positie aanzienlijk. Het elimineren van de referentieretour betekent dat de machine geen zware tafel naar een referenteschakelaar hoeft te verplaatsen telkens wanneer het systeem wordt ingeschakeld.

Op machines waar de referentieretour een langzame, zorgvuldige verplaatsing naar een eindschakelaar inhoudt — noodzakelijk om het gereedschap en het werkstuk te beschermen tegen de onzekerheid van de aspositie bij het opstarten — elimineert de absolute encoder deze overhead volledig nadat de initiële thuispositie eenmaal is vastgesteld.

De resolutie van 131.072 ppr vertaalt zich naar ongeveer 0,076 μm per telling aan de tafel voor een kogelomloopspindel met een spoed van 10 mm met een 1:1 koppeling.

Dit ligt ver buiten de mechanische nauwkeurigheid van elk reëel kogelomloopspindel- en geleidingssysteem, wat bevestigt dat de encoder niet de beperkende factor is in de positioneringsnauwkeurigheid voor elke as die deze motor zou aandrijven. De encoderfeedback levert ook de snelheidsresolutie die een soepele, stabiele snelheidsregeling mogelijk maakt over het volledige bedrijfsbereik van 0 tot 2.000 RPM, inclusief de lage kruipsnelheden die worden gebruikt voor het homing- en naderingssequenties van de probe.

Super MR-E Versterkerplatform — Bedradingsvereenvoudiging en Auto-Tuning

De S100-aanduiding koppelt deze motor exclusief aan de Super MR-E servo-versterker (MR-E-Super serie), Mitsubishi's enkelassige servoplatform ontworpen voor de kosteneffectieve, compacte automatiseringsmarkt.

De ontwerpfilosofie van de Super MR-E is gericht op het verminderen van de complexiteit van integratie zonder de regelprestaties te compromitteren.

De plaatsing van connectoren aan de voorkant van de versterker — stroom- en encoderconnectoren toegankelijk vanaf dezelfde zijde als de signaalterminals — vereenvoudigt de paneelindeling en kabelgeleiding in compacte schakelkasten.

De standaard bedradingstijd wordt verkort omdat de kabelverbindingen zichtbaar en toegankelijk zijn tijdens montage, en de voorzijde-opstelling elimineert de noodzaak om kabels voor te leiden voordat de versterker in de kast is gemonteerd.

De real-time auto-tuning functie identificeert continu de belastingsinertie die is aangesloten op de motoras en past de snelheids- en positielusversterkingen van de servo aan om een stabiele, goed gedempte respons te handhaven.

Naarmate de belasting tijdens de machinecyclus verandert — wanneer een werkstuk wordt geladen of gelost, wanneer een transportband zich vult of leegt — past de auto-tuning de versterkingen dienovereenkomstig aan, waardoor consistente positioneringsprestaties zonder tussenkomst van de operator worden gehandhaafd.

Dit is met name waardevol op machines waar de inbedrijfstellingstijd beperkt is, aangezien de noodzaak van handmatige versterkingsoptimalisatie onder meerdere bedrijfsomstandigheden aanzienlijk wordt verminderd.

Veelgestelde vragen

V1: Wat betekent de gladde rechte as (W1) voor de keuze van de koppeling?

De W1 gladde as heeft geen spiebaan. Alle koppeloverdracht is afhankelijk van de wrijvingsklemming tussen het asoppervlak en de boring van de koppeling.

Met 9,55 Nm nominaal koppel en een typische piek van bijna 28 Nm, bepalen de tolerantie van de koppeling (ISO h6-standaard voor deze asklasse), het gespecificeerde aanhaalmoment van het klemelement en de toestand van het asoppervlak gezamenlijk het bereikbare wringingskoppel aan de interface.

Voor assen met frequente hoogkoppelrichtingsomkeringen moet het klemmingskoppel worden geverifieerd tegen de piekuitgang van de motor. Het opnieuw controleren van het klemmingskoppel na de eerste 50-100 bedrijfsuren — wanneer de initiële zitting plaatsvindt — is standaard inbedrijfstellingspraktijk voor gladde asinstallaties.

V2: Waarom heeft de HF-SE202JW1-S100 geen elektromagnetische rem, en wanneer zou de gebrakeerde variant nodig zijn?

De afwezigheid van een rem geeft aan dat deze motor is gespecificeerd voor horizontale assen of assen waar een extern tegengewichtsmechanisme de belasting ondersteunt wanneer de servo is uitgeschakeld. Op horizontale assen bestaat er geen neiging tot beweging wanneer het motorkoppel wordt verwijderd, waardoor een rem overbodig is.

Op verticale assen of schuine assen waar de zwaartekracht op de belasting werkt, biedt de gebrakeerde variant — aangeduid met een B in het onderdeelnummer — de fail-safe mechanische borging die vereist is wanneer de servo wordt gede-energiseerd. Het installeren van de remvrije W1-variant op een ongebalanceerde verticale as creëert een risico op asdrift bij servo-uitschakelgebeurtenissen.

V3: De encoder is 131.072 ppr — vereist dit een batterij voor absolute retentie?

Ja. De 17-bit absolute encoder op de HF-SE202JW1-S100 behoudt de positie bij stroomverlies alleen wanneer een back-upbatterij is geïnstalleerd bij de Super MR-E versterker. Met de batterij gemonteerd en onderhouden, leest de versterker de werkelijke positie van de as bij elke inschakeling zonder homing.

Zonder de batterij werkt de encoder in incrementele modus en is een referentieretour vereist na elke stroomcyclus. De batterijconditie moet worden gecontroleerd bij geplande onderhoudsintervallen, aangezien een lege batterij positieverlies veroorzaakt bij de volgende stroomonderbreking.

V4: Kan de HF-SE202JW1-S100 worden gebruikt met een Super MR-E versterker anders dan de -200A rating?

De 2,0 kW HF-SE202 vereist de MR-E-200A (of een equivalente S100-variant) Super MR-E versterker met een nominale waarde voor de 200W-klasse — met dien verstande dat Mitsubishi's MR-E capaciteitsaanduidingen een andere nummeringsconventie volgen dan het motorvermogen.

De nominale uitgangsstroom van de versterker moet de nominale stroom van de motor (ongeveer 11A voor de 2kW-klasse) kunnen verwerken.

Het gebruik van een ondermaatse versterker beperkt het beschikbare piekkoppel en kan overbelastingsbeveiliging activeren voordat de motor zijn geprogrammeerde acceleratiebewegingen kan voltooien. Controleer de versterkermodelcode tegen de Super MR-E selectiegids voor de HF-SE202 combinatie.

V5: Wat zijn de kritieke inspectiepunten voor een gebruikte HF-SE202JW1-S100?

Inspecteer de lip van de oliekeerring bij de asuitgang op scheurvorming of verharding — een gedegradeerde afdichting is het meest voorkomende pad voor vloeistofinfiltratie op deze motor.

Draai de as met de hand en controleer op lagerruwheid; de 176 mm flens draagt grotere lagers dan kleinere motoren, en elke ruwheid is hoorbaar voordat deze mechanisch significant wordt. Verifieer dat het asoppervlak vrij is van slijtage of krassen van eerdere koppelingen.

Meet de driefasige wikkelweerstand voor fasebalans en controleer de isolatieweerstand naar aarde met een megger. Controleer of de encoderbatterij aan de versterkerzijde in goede staat is voordat u ervan uitgaat dat de absolute positiegegevens geldig zijn.

Een testopstelling op een compatibele Super MR-E versterker tot 2.000 RPM met actieve auto-tuning en monitoring van de volg-fout bevestigt dat de motor productieklaar is voor installatie.
