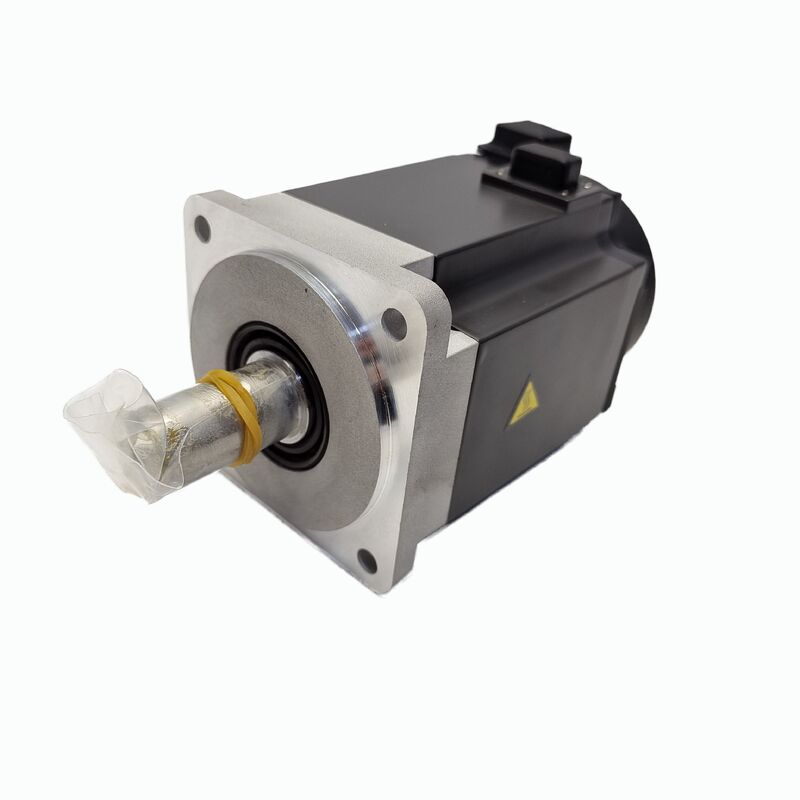

Mitsubishi HF-KE23W1-S100 | HF-KE Serie AC Servomotor
200W, spieële as, 24V rem, IP55 bescherming
| Artikelnummer | HF-KE23W1-S100 |
| Merk | Mitsubishi Electric |
| Serie | MELSERVO - HF-KE Type |
| Herkomst | Japan |
| Staat | Nieuw / Surplus beschikbaar |
Productoverzicht
De Mitsubishi HF-KE23W1-S100 is een 200W AC servomotor uit de HF-KE serie van Mitsubishi Electric - een compacte, laag-traagheids motorfamilie ontworpen voor automatiseringsapplicaties met een kleine voetafdruk die nauwkeurige positionering, snelle dynamische respons en betrouwbare remmen vereisen in beperkte installatieruimtes.
Met een continu koppel van 0,64 Nm en een piekkoppel van 1,9 Nm, werkend op 3.000 RPM vanuit een 111V driefasige voeding, en beschermd volgens IP55-normen, is deze motor ideaal voor lichte tot middelzware asaandrijvingen in industriële machines, verpakkingsapparatuur en algemene automatiseringscellen.
Belangrijkste specificaties
| Nominaal vermogen | 200 W (0,2 kW) |
| Nominaal koppel | 0,64 Nm |
| Piekkoppel | 1,9 Nm |
| Nominale stroom | 1,4 A |
| Maximale stroom | 4,2 A |
| Voedingsspanning | 111V (3-fase, 200VAC klasse) |
| Nominale snelheid | 3.000 RPM |
| As type | Spieële rechte as |
| Houdrem | 24V DC, veerbediend |
| Ingress Protection | IP55 |
| Compatibele versterker | MR-E Serie |
Compact ontwerp voor serieuze toepassingen
De HF-KE serie vertegenwoordigt het compacte segment van Mitsubishi's HF servomotorreeks, waarbij de 200W HF-KE23W1-S100 een optimale balans biedt tussen vermogen en grootte. Deze motor levert voldoende koppel om positioneringsmechanismen, roterende indexeerunits en transportbandspanningsaandrijvingen aan te drijven, terwijl hij een kleine voetafdruk behoudt die geschikt is voor compacte automatiseringsapparatuur.
De 3:1 verhouding tussen piek- en continu koppel zorgt voor een uitstekende acceleratiecapaciteit, waardoor deze motor ideaal is voor positioneringstoepassingen met een hoog cyclisch gebruik waarbij snelle acceleratie en deceleratie cruciaal zijn. Het laag-traagheids rotorontwerp zorgt voor een snelle respons op servo-aandrijfsignalen, wat resulteert in nauwkeurige eindposities en snelle insteltijden.
Geïntegreerde 24V DC houdrem
De veerbediende, elektrisch ontgrendelbare 24V DC houdrem zorgt voor een veilige positieholding bij stroomuitval of noodstops. Wanneer de stroom wordt onderbroken, activeert de rem automatisch om de as te vergrendelen, waardoor ongecontroleerde beweging in verticale assen of door zwaartekracht belaste mechanismen wordt voorkomen.
De 24V DC remvoeding integreert naadloos met standaard automatiseringsbesturingskast stroomrails, terwijl de juiste remcircuitinterlocking een veilige werking garandeert door de remontgrendeling te coördineren met de aandrijfactiveringssignalen.
Spieële as ontwerp
De spieële rechte as zorgt voor een positieve mechanische verbinding tussen de motor en de aangedreven componenten, waarbij het koppel wordt overgebracht via zowel de spie als de klemmende kracht van de koppeling. Dit ontwerp elimineert het risico op rotatieslip onder schokbelastingen en frequente richtingsomkeringen, wat zorgt voor betrouwbare prestaties in toepassingen met een hoog cyclisch gebruik.
IP55 beschermingsgraad
IP55 bescherming zorgt voor volledige stofbescherming en weerstand tegen waterstralen uit elke richting onder verminderde druk. Deze classificatie maakt de motor geschikt voor schone industriële omgevingen, waaronder verpakkingshallen, assemblagelijnen en gesloten automatiseringscellen waar incidentele spatten en luchtverontreiniging kunnen optreden.
Compatibiliteit met MR-E Serie versterker
Specifiek ontworpen voor gebruik met Mitsubishi MR-E serie servo-versterkers (MR-E-20A of MR-E-20AG modellen), integreert deze motor naadloos met het servo-besturingssysteem van Mitsubishi. De MR-E versterkers ondersteunen zowel analoge spanningscommando- als pulstrein positiecommando-interfaces, waardoor verschillende besturingssysteemarchitecturen mogelijk zijn.
Veelgestelde vragen
Met welke servo-versterker is deze motor ontworpen om te werken?
De HF-KE23W1-S100 is afgestemd op Mitsubishi MR-E serie servo-versterkers, specifiek de MR-E-20A (standaard) of MR-E-20AG (met ondersteuning voor netwerkcommunicatie). Correcte parameterinstelling van de motortypecode is essentieel voor stabiele werking.
Waarom heeft de motor een piekkoppel van 1,9 Nm maar een continu koppel van slechts 0,64 Nm?
Piekkoppel vertegenwoordigt de maximale kortstondige kracht tijdens acceleratiepieken, terwijl continu koppel de thermisch duurzame output is voor onbeperkte werking. Het ontwerp van de toepassing moet ervoor zorgen dat de RMS-koppelvraag binnen de continue classificatie blijft.
Hoe wordt de 24V rem vergrendeld met de servo-aandrijving tijdens bedrijf?
De rem is aangesloten op de rembesturingsuitgang van de servo-aandrijving, die de remontgrendeling coördineert vóór de asbeweging en de heractivering vóór de aandrijfuitschakeling. Deze sequentie wordt geconfigureerd in de MR-E versterkerparameters en geverifieerd tijdens de inbedrijfstelling.
Kan de HF-KE23W1-S100 op een verticale as worden gebruikt gezien zijn 200W classificatie?
Ja, mits de asbelasting binnen de koppel- en traagheidspecificaties valt. De geïntegreerde rem zorgt voor positieholding tijdens stroomuitval, terwijl de continue koppelvraag (inclusief compensatie voor zwaartekracht) binnen de 0,64 Nm classificatie moet blijven.
Wat dekt IP55 en wat niet voor de installatieomgeving van deze motor?
IP55 biedt volledige stofbescherming en weerstand tegen waterstralen onder lage druk, geschikt voor schone industriële omgevingen. Het beschermt niet tegen aanhoudende hogedrukspuiten, onderdompeling in koelmiddel of reinigingsomstandigheden die hogere IP-classificaties vereisen.
