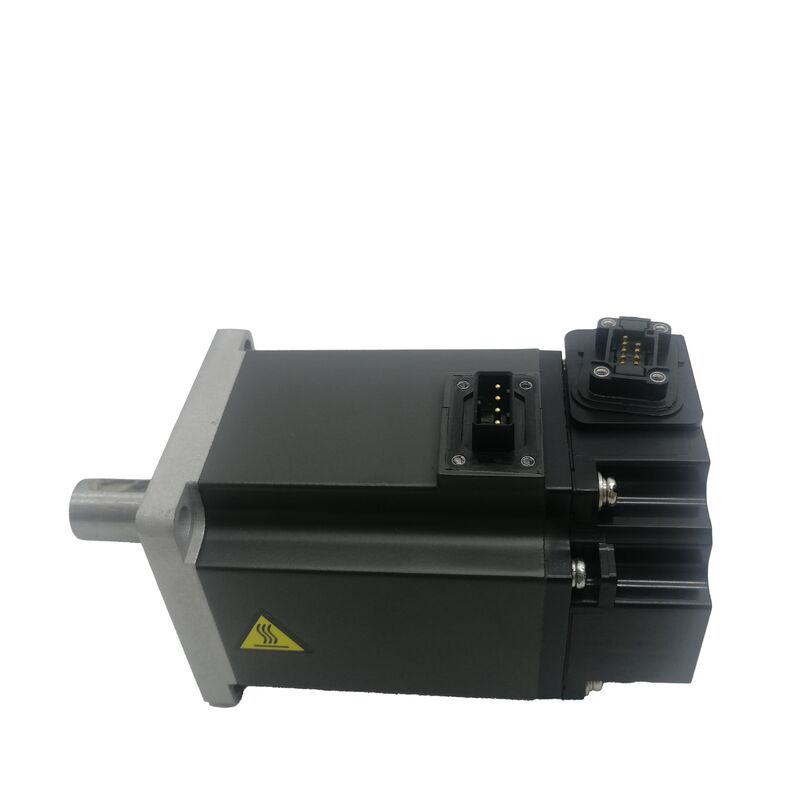

Mitsubishi HF-KE23JW1-S100 | MELSERVO-J3 AC Servomotor
200W, 0.64Nm, 3000RPM, spieële as, elektromagnetische rem, oliekeerring, IP65
Onderdeelnummer: HF-KE23JW1-S100
Serie: MELSERVO-J3 -- HF-KE Serie AC Servomotor
Staat: Nieuw
Productoverzicht
De Mitsubishi HF-KE23JW1-S100 is een 200W MELSERVO-J3 serie AC servomotor uit de laag-traagheids, kleine capaciteit HF-KE reeks. Deze motor is voorzien van een spieële as, ingebouwde elektromagnetische rem, oliekeerring en IP65 bescherming. Hij levert een nominaal koppel van 0,64 Nm en een piekkoppel van 1,9 Nm, met een nominale snelheid van 3.000 RPM en een maximale snelheid van 6.000 RPM. Het compacte flensontwerp van 60 × 60 mm maakt hem ideaal voor toepassingen met beperkte installatieruimte.
Technische specificaties
| Nominaal vermogen |
200 W (0,2 kW) |
| Nominaal koppel |
0,64 Nm |
| Piekkoppel |
1,9 Nm |
| Nominale snelheid |
3.000 RPM |
| Maximale snelheid |
6.000 RPM |
| Voedingsspanning |
200 VAC klasse (3-fase) |
| Nominale stroom |
1,4 A |
| As type |
Spie |
| Rem |
Elektromagnetisch, veerbelast |
| Oliekeerring |
Ja |
| Beschermingsgraad |
IP65 |
| Compatibele versterker |
MR-J3 Serie |
Belangrijkste kenmerken & voordelen
Compact ontwerp met lage traagheid
De HF-KE serie beschikt over rotors met lage traagheid die snelle acceleratie en deceleratie mogelijk maken, waardoor deze motoren ideaal zijn voor positioneringstoepassingen in assemblagemachines, pick-and-place systemen en verpakkingsapparatuur waar snelle reactietijden de cyclusefficiëntie verbeteren.
Spieële as voor positieve koppeloverdracht
De spieële as zorgt voor een positieve rotatiekoppeling tussen motor en belasting, waardoor slippen wordt geëlimineerd en een betrouwbare koppeloverdracht wordt gegarandeerd, zelfs onder veeleisende cycli en frequente richtingsomkeringen.
Elektromagnetische rem voor veiligheid
De veerbelaste elektromagnetische rem houdt de aspositie vast wanneer de servo-voeding wordt uitgeschakeld, waardoor deze motor geschikt is voor verticale assen, hellende toepassingen en elke belasting die kan wegglijden wanneer de voeding wordt uitgeschakeld.
Bescherming door oliekeerring
De oliekeerring aan de asuitgang voorkomt besmetting door smeermiddeldamp, koelmiddel en zwevende deeltjes, waardoor de levensduur van de lagers en de betrouwbaarheid van de motor in industriële omgevingen wordt verlengd.
Robuuste constructie
Met klasse F isolatie (155°C nominale waarde), ingebouwde thermische beveiliging en IP65 beschermingsgraad, is deze motor ontworpen voor continu gebruik in industriële toepassingen in veeleisende productieomgevingen.
Compatibiliteit & installatie
De HF-KE23JW1-S100 is ontworpen voor gebruik met Mitsubishi MR-J3 serie servo-versterkers. De S100-aanduiding geeft een standaard kabel met connectorconfiguratie aan voor directe aansluiting met motorvoeding en encoderkabels. Voor 200W toepassingen worden de MR-J3-20A of MR-J3-20B versterkers aanbevolen.
Veelgestelde vragen
Heeft de elektromagnetische rem een aparte voeding nodig?
Ja, de spoel van de elektromagnetische rem vereist een 24V DC voeding van het besturingscircuit van de machine, geschakeld door het rem-interlock uitgangssignaal van de MR-J3 versterker.
Is deze motor geschikt voor verticale as toepassingen?
Ja, de elektromagnetische rem maakt hem geschikt voor verticale assen waar lasten moeten worden vastgehouden wanneer de servo-voeding wordt uitgeschakeld. De rem treedt onmiddellijk in werking bij stroomuitval om het vallen van de last te voorkomen.
Wanneer is de oliekeerring noodzakelijk?
De oliekeerring is essentieel wanneer de motor werkt in de buurt van gesmeerde mechanismen zoals kogelomlopen met centrale smering, riemaandrijvingen met smeermiddelsplashing, of elke omgeving met de aanwezigheid van oliedamp.
Welke servo-versterker is vereist?
Deze motor is compatibel met Mitsubishi MR-J3 serie versterkers. Gebruik voor 200W toepassingen de MR-J3-20A (analoge/puls commando) of MR-J3-20B (SSCNET III netwerk commando).
