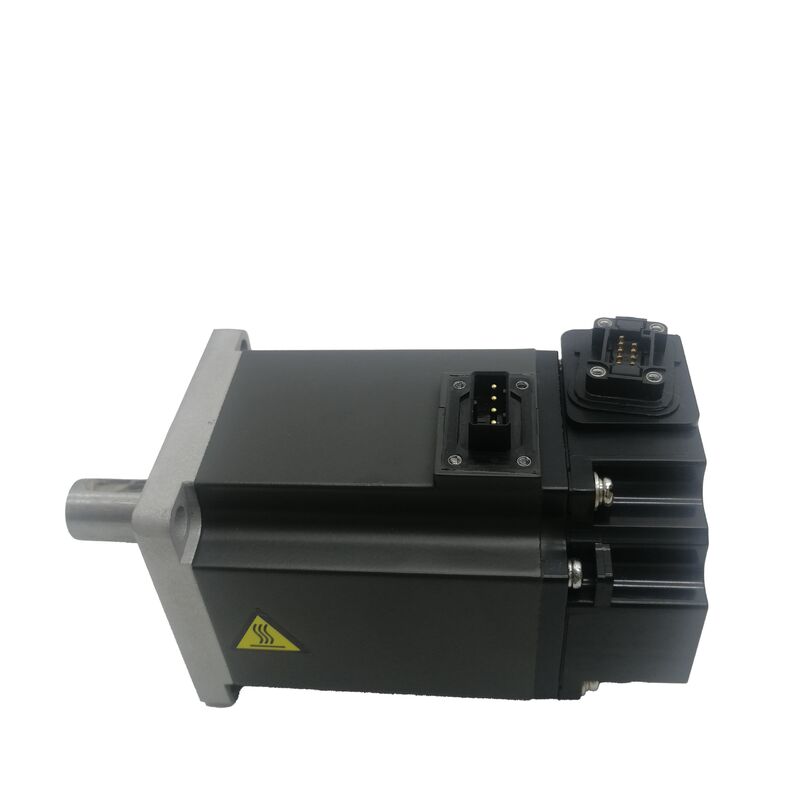

Mitsubishi Electric HF-KE73 AC Servomotor

750W | 2,4 Nm Nominaal | 3000 RPM | 17-bit Incrementele Encoder | MR-JE-70A Compatibel | 80x80mm Flens | Rechte As | IP65 | Lage Traagheid

Precisie Waar Algemene Systemen het Vereisen

Er is een duidelijk gedefinieerde prestatieniveau tussen instap open-loop aandrijvingen en de MR-J4/MR-J3 closed-loop platforms met volledige functionaliteit. Dit wordt ingenomen door systemen die echte snelheids- en positiefeedbacknauwkeurigheid nodig hebben zonder de engineering overhead van high-end versterker netwerken. De Mitsubishi Electric HF-KE73 is precies voor deze ruimte ontworpen.

Onderdeel van Mitsubishi's HF-KE serie en gekoppeld aan de MR-JE algemene servoversterker, levert de HF-KE73 een nominaal vermogen van 750W, 2,4 Nm continu koppel en 17-bit encoder feedback in een compact 80x80mm flensformaat. Het is een motor voor machinebouwers die responsieve, closed-loop servoprestaties nodig hebben over een reeks automatiseringsassen - zonder de hogere kosten van de hogere niveaus van aandrijfplatforms.

De HF-KE serie omvat vier vermogensniveaus: 100W (HF-KE13), 200W (HF-KE23), 400W (HF-KE43) en 750W (HF-KE73). Aan de top van de serie brengt de HF-KE73 de maximale koppercapaciteit die de MR-JE-70A versterker kan aansturen.

Technische Specificaties

HF-KE vs. HF-KN vs. HF-KP: Dezelfde Flens, Verschillende Versterker Generaties

Mitsubishi organiseert zijn 750W lage-traagheids motorenfamilie over verschillende versterker-compatibele series, en de verschillen zijn niet uitwisselbaar op het niveau van de aandrijving:

De HF-KE73 is gekoppeld aan de MR-JE-70A - Mitsubishi's instap intelligente servoversterker met ingebouwde dynamische rem, puls-trein of analoge commando-ingang, en RS-422/RS-485 communicatie. Deze combinatie richt zich op algemene automatisering waar puls-trein positiecontrole of analoge snelheidsreferentie de interface methode is.

De HF-KN73 (MELSERVO-JN serie) richt zich op een vergelijkbaar toepassingsniveau via de MR-JN versterker - een vereenvoudigde positiecontrole versterker die enkele geavanceerde functies opoffert voor lagere hardwarekosten.

De HF-KP73 (MELSERVO-J3 serie) en HG-KR73 (MELSERVO-J4 serie) stappen op naar de hogere specificatie platforms met 18-bit/22-bit absolute encoders, SSCNET III/H netwerkcompatibiliteit en de volledige set geavanceerde functies.

Alle vier de motorvarianten delen dezelfde 80x80mm flensvoetafdruk en dezelfde 2,4 Nm / 7,2 Nm koppelcijfers. De mechanische afmetingen zijn compatibel, maar de encoders, connectoren en versterkerinterfaces niet. Kiezen tussen hen is een beslissing op systeemniveau, niet op motorniveau.

Wat 17-Bit Incrementele Feedback Werkelijk Biedt

De 131.072 tellingen per omwenteling van de 17-bit encoder van de HF-KE73 is de specificatie die de vloeiendheid van de snelheid en de positie-resolutie in normale werking definieert. Bij 3.000 RPM nominale snelheid genereert deze encoder meer dan 6,5 miljoen feedbackpulsen per seconde - een telsnelheid die de regelkringen van de MR-JE versterker in staat stelt de momentane snelheid te berekenen en de positie met fijne granulariteit over het volledige snelheidsbereik van de motor te volgen.

Voor een kogelomloopspindel as met een spoed van 10 mm, vertaalt 131.072 tellingen per omwenteling zich naar een theoretische positie-resolutie van ongeveer 0,076 micrometer per telling - ver voorbij de mechanische nauwkeurigheid van elke standaard kogelomloopspindel. In de praktijk is de encoderresolutie niet langer de beperkende factor in positioneringsnauwkeurigheid, en mechanische factoren - speling, thermische uitzetting, kogelomloopspindel spoedfout - domineren in plaats daarvan.

De encoder is incrementeel, wat één praktische implicatie heeft: elke keer dat de hoofdvoeding wordt uitgeschakeld en weer ingeschakeld, heeft de as geen opgeslagen positiegeheugen. Een referentie-terugkeer (homing) sequentie is vereist voordat een geldige absolute positie is vastgesteld. Voor de meeste machines waar opstart-homing een normale, korte procedure is - de meerderheid van de bewerkingscentra en standaard positioneringstoepassingen - is dit een kleine en goed beheerde beperking.

IP65: Een Stap Omhoog Vanaf de HC-KFE Generatie

De IP65 lichaamsbeschermingsgraad van de HF-KE73 markeert een betekenisvolle verbetering ten opzichte van de HC-KFE73's IP55. Waar IP55 beschermt tegen waterstralen, blokkeert IP65 waterstralen vanuit elke richting en biedt het ook volledige stofuitsluiting (eerste cijfer 6, versus de 5 van de HC-KFE). Deze hogere classificatie opent de HF-KE73 voor machineomgevingen waar koelmists, luchtdeeltjes en periodieke reiniging deel uitmaken van de normale productie - omstandigheden die IP55-geclassificeerde motoren na verloop van tijd compromitteren.

De volledige IP65-bescherming wordt gehandhaafd op het niveau van het motorlichaam. Voor installaties in de buurt van zones met veel koelmiddel is dit een substantieel voordeel dat onderhoudsintervallen verlengt en het risico op encodervervuiling vermindert in vergelijking met de oudere HC-KFE generatie.

De MR-JE-70A: Een Moderne Versterker voor Deze Motor Klasse

De MR-JE-70A is een momenteel geproduceerde versterker - actief in de Mitsubishi Factory Automation productcatalogus - met een nominale waarde van 750W om de output van de HF-KE73 te evenaren. Hij accepteert zowel eenfasige als driefasige 200VAC ingang, bevat een ingebouwde dynamische rem en regeneratieve weerstand, en biedt RS-422/RS-485 communicatie voor parameter toegang en monitoring.

Commando-ingangen omvatten zowel puls-trein (voor puls-trein positiecontrollers, MELSEC PLC positioneringsmodules of CNC puls-uitgangen) als analoge spanning voor snelheidsregelmodus. De real-time automatische afstemmingsfunctie ingebouwd in de MR-JE serie beheert de aanpassing van de versterking aan de aangesloten belasting, wat de inbedrijfstelling vereenvoudigt voor onderhoudstechnici die mogelijk werken zonder de originele aandrijfdocumentatie.

De koppeling HF-KE73 / MR-JE-70A vertegenwoordigt een huidig, actief ondersteund servosysteem - reserveonderdelen, firmware-updates en technische ondersteuning van Mitsubishi's servicenetwerk blijven beschikbaar, wat een praktisch onderhoudsvoordeel is ten opzichte van legacy systemen gebaseerd op uitgefaseerde HC-KFE / MR-E hardware.

Toepassingscontext: Waar de HF-KE73 Thuishoort

De 750W limiet van het MR-JE algemene platform past de HF-KE73 bij een specifiek toepassingsprofiel:

Horizontale voedingsassen en positioneringstabellen - waar 2,4 Nm continu koppel bij 3.000 RPM voldoet aan de snij- en traversebelastingsvereisten van middelzware CNC-hulpassen, markeersystemen en algemene automatiseringsschuiven.

Verpakkings- en assemblageautomatisering - assen met intermitterende bedrijfscycli die pick-and-place, indexering of transportbandpositionering uitvoeren, waarbij het piekkoppel van 7,2 Nm versnellingsmomenten opvangt zonder de thermische limiet van de motor te benaderen.

Roterende indexering - waar de 80x80mm flens een stabiele mechanische basis biedt en de IP65 behuizing de incidentele vervuiling aankan die typisch is voor productieomgevingen.

Textiel-, druk- en converterende machines - waar gecoördineerde web-feed assen nauwkeurige snelheidsregeling vereisen en de 17-bit feedback van de HF-KE73 soepele, langzame werking ondersteunt zonder snelheidsrimpel.

Veelgestelde Vragen

V1: Wat is het verschil tussen de HF-KE73 en de HC-KFE73 voor een onderhoudsvervangingsscenario?

De twee motoren delen dezelfde 80x80mm flensvoetafdruk en dezelfde 2,4 Nm / 7,2 Nm nominale/piek koppelcijfers, wat een directe mechanische vervanging eenvoudig maakt. Ze gebruiken echter volledig verschillende versterkersystemen en encoderinterfaces. De HC-KFE73 is gekoppeld aan de uitgefaseerde MR-E-70A en gebruikt een 10.000 ppr incrementele encoder met puls-trein feedback via een ouder connectorformaat. De HF-KE73 is gekoppeld aan de huidige MR-JE-70A en gebruikt een 17-bit (131.072 ppr) incrementele encoder met de moderne MR-JE signaalinterface. Een puur mechanische drop-in vervanging is niet mogelijk - zowel de versterker- als de encodercabels moeten veranderen. De upgrade van HC-KFE73 naar HF-KE73 vertegenwoordigt een echte verbetering in encoderresolutie, IP-bescherming en toegang tot een actief ondersteund versterkerplatform.

V2: Vereist de HF-KE73 een homing sequentie bij elke inschakeling?

Ja. De 17-bit encoder is incrementeel, wat betekent dat positiegegevens verloren gaan zodra de stroom van het systeem wordt gehaald. Elke opstart vereist een referentie-terugkeer (homing) cyclus om de as nul opnieuw in te stellen voordat het besturingssysteem geldige absolute positiegegevens heeft. Voor de overgrote meerderheid van machine-toepassingen - CNC-bewerkingscentra, verpakkingslijnen, assemblageautomatisering - is dit een routine opstartstap die per as enkele seconden duurt en automatisch wordt afgehandeld door de besturingssequentie van de machine. Als de toepassing stroomcyclus-bestendige positiebehoud vereist zonder homing, bieden motoren met absolute encoders (zoals de HG-KR73 met 22-bit absolute feedback) een oplossing, zij het tegen hogere systeemkosten.

V3: Kan de HF-KE73 op een verticale as worden gebruikt zonder een elektromagnetische rem?

De HF-KE73 is de standaard rechte as variant zonder rem. Voor verticale assen die een belasting dragen die kan verschuiven of vallen wanneer de servo wordt uitgeschakeld, biedt de standaard HF-KE73 geen passieve borging - de as zal vrij bewegen wanneer de versterker is uitgeschakeld. Voor verticale assen waarbij zwaartekracht een risico vormt voor personeel of het werkstuk tijdens uitgeschakelde toestanden, is de HF-KE73B (met niet-geëxciteerde elektromagnetische rem) de vereiste specificatie. De remvariant maakt gebruik van een veergeladen ontwerp dat automatisch inschakelt wanneer 24VDC wordt verwijderd, waardoor de belasting wordt geborgd zonder enige controlleractie. Voor horizontale assen zonder zwaartekrachtbelasting is de standaard HF-KE73 zonder rem de geschikte en goedkopere keuze.

V4: Welke encodercabel is compatibel met de HF-KE73 bij aansluiting op de MR-JE-70A?

De HF-KE73 gebruikt de Mitsubishi MR-JE serie encodercabelfamilie, specifiek de CNV2E of MR-EKCBL serie kabels, afhankelijk van de connectororiëntatie en kabelrouteringsvereisten. Standaard buiglevensduur kabels zijn geschikt voor vaste installaties; varianten met lange buiglevensduur zijn gespecificeerd voor bewegende kabelgoten of flexibele montage. Kabellengtes zijn beschikbaar van 2m tot 30m binnen het standaardbereik. Het matchen van de buiglevensduur specificatie van de kabel met de werkelijke installatie - vaste routering versus herhaaldelijk buigen - is een belangrijk detail dat de levensduur beïnvloedt. Het uiteinde van de versterker wordt aangesloten op de CN2 encoderconnector van de MR-JE-70A met behulp van de standaard MR-JE serie kabelassemblage.

V5: Hoe verhoudt de HF-KE73 zich tot de huidige generatie HG-KR73 voor een nieuw machineontwerp?
