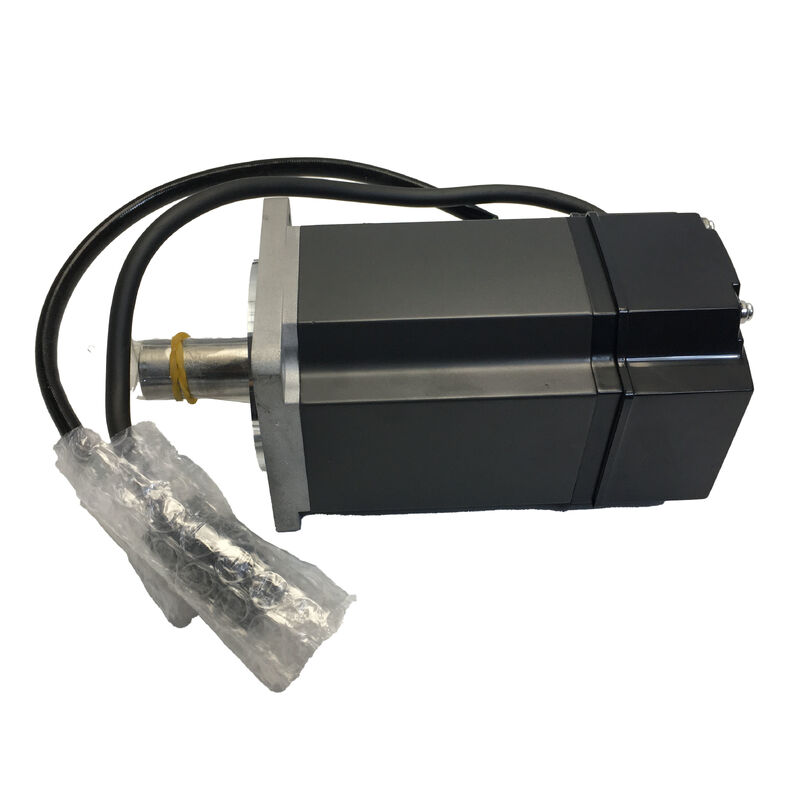

Mitsubishi HC-KFE23 AC Servomotor

MELSERVO HC-KFE Serie | 200W | 3000 RPM | Lage traagheid | MR-E Versterker Compatibel

Compacte Uitgang, Geen Verspilde Ruimte

Er is een klasse van industriële automatiserings taken waar een 200W servomotor precies het juiste gereedschap is — niet ondergedimensioneerd, niet overgedimensioneerd. Verpakkingslijnregistratie. Kleine aspositionering op machines met meerdere assen. Lichtbelaste pick-and-place. Roterende indexering op compacte armaturen. De Mitsubishi HC-KFE23 is precies voor deze toepassingen gebouwd: een AC borstelloze servomotor met lage traagheid en kleine capaciteit die nauwkeurige snelheids- en positiecontrole levert zonder de omvang en kosten van een grotere unit.

Onderdeel van Mitsubishi's MELSERVO HC-KFE familie, deze motor werkt naadloos samen met de MR-E serie algemene servoversterkers — een economische versterkerlijn die voldoet aan de behoeften van de meeste enkelassige positionerings- en snelheidsregeltoepassingen zonder de geavanceerde functieset (en extra kosten) van de volledige J2S of J3 platforms te vereisen.

Technische Specificaties

Lage traagheid — Een Ontwerpkeuze met Echte Gevolgen

De "KF" aanduiding in Mitsubishi's HC serie hiërarchie identificeert de klasse van motoren met lage traagheid en kleine capaciteit. Die classificatie is niet zomaar een label — het beschrijft hoe de motor zich gedraagt wanneer hij wordt aangestuurd om snel te starten, stoppen en van richting te veranderen.

Lage rotor traagheid betekent dat de motor sneller reageert op snelheids- en positiecommando's. Voor toepassingen met korte cyclustijden, frequente richtingsveranderingen of strikte insteltijdvereisten, vertaalt dit kenmerk zich direct naar doorvoer. Een motor die langer nodig heeft om op te starten en af te remmen, beperkt de cyclussnelheden op manieren die moeilijk op besturingsniveau te compenseren zijn. De HC-KFE23 verwijdert die beperking voor de 200W vermogensklasse.

De afweging — zoals bij elke motor met lage traagheid — is gevoeligheid voor een mismatch in de belastings traagheid. Wanneer de gereflecteerde belastings traagheid de rotor traagheid aanzienlijk overschrijdt, kan de respons instabiel worden zonder zorgvuldige gain-afstemming. Mitsubishi's MR-E versterker mitigeert dit door middel van real-time auto-tuning, die de belastings traagheid schat en de gains automatisch aanpast tijdens de eerste machinecycli.

MR-E Versterker Koppeling — Praktisch en Doelgericht

De HC-KFE serie is specifiek ontworpen voor gebruik met de MR-E familie van servoversterkers. Die relatie is om een paar praktische redenen belangrijk.

De MR-E ondersteunt positiecontrole, snelheidscontrole en koppelcontrole modi — evenals moduswisselcombinaties tijdens bedrijf. Deze flexibiliteit betekent dat dezelfde HC-KFE23 kan dienen als positioneringsas in de ene machine en als spanningsregel element in de andere, waarbij de bedrijfsmodus wordt geconfigureerd via versterkerparameters in plaats van hardwarewijzigingen.

De MR-E bevat ook een ingebouwde real-time auto-tuning functie. In plaats van handmatige gain-aanpassing bij ingebruikname, observeert de versterker het belastingsgedrag tijdens de eerste bewegingen en stelt de positie gain, snelheids gain en integrale compensatieparameters dienovereenkomstig in. Voor machinebouwers die dezelfde motor in veel identieke machines installeren, verkort dit de ingebruiknametijd per eenheid aanzienlijk.

60 mm Frame, Rechte As met Spiebaan — Integratie Specificaties

Het 60 × 60 mm flens montagevlak is de dominante standaard voor servomotoren in deze vermogensklasse, waardoor de HC-KFE23 dimensionaal uitwisselbaar is met andere 60mm-frame motoren tijdens machineontwerp. De rechte as met spiebaan maakt een veilige krachtoverbrenging naar tandriemschijven, tandwielen en koppeling hubs mogelijk zonder uitsluitend te vertrouwen op interferentie passing of stelschroefverbindingen — een praktisch voordeel in toepassingen waar de as omkerende belastingen ervaart of onder belasting start.

IP55 bescherming dekt het motorlichaam tegen stofindringing en waterstralen met lage druk vanuit elke richting. Voor typische indoor automatiseringsomgevingen — inclusief machinegereedschapbehuizingen met koelmiddeldamp en voedselverwerkingsapparatuur met periodieke wascycli — biedt IP55 adequate dekking. Toepassingen die diepere waterbescherming vereisen, moeten IP65-geclassificeerde varianten in Mitsubishi's assortiment evalueren.

Toepassingsgebieden

De HC-KFE23 wordt ingezet in een breed scala aan algemene industriële automatiserings taken. Gebaseerd op de toepassingscategorieën gedocumenteerd in de handleidingen van de Mitsubishi MR-E serie, zijn typische implementaties:

• Transportband- en transportsystemen — snelheidsgeregelde transportassen waarbij precieze snelheid belangrijker is dan extreme dynamische respons
• Verpakkingsmachines — registratie- en indexeringsaandrijvingen op form-fill-seal en etiketteerapparatuur
• Gespecialiseerde machines — op maat gemaakte enkelassige of dubbelassige systemen waarbij de eenvoud van de MR-E een voordeel is
• Testapparatuur — gecontroleerde actuatie van testarmaturen die herhaalbare positionering vereisen
• Winders en spanningsapparaten — koppelmodus bedrijf voor webspanningsregeling
• X-Y tafels en lichte portaalkranen — positionering van kleine lasten in beide assen tegelijkertijd

Veelgestelde Vragen

V1: Welke MR-E servoversterkers zijn compatibel met de HC-KFE23?

De HC-KFE23 is ontworpen voor gebruik met de MR-E serie versterkers in de 200W klasse — specifiek de MR-E-20A en MR-E-20AG. De "20" in de versterker aanduiding komt overeen met het 200W vermogen. Aansluiting op een te groot of te klein MR-E model wordt niet aanbevolen, aangezien de motorparameterinstellingen en overbelastingsbeveiligingsdrempels per vermogensklasse zijn gekalibreerd.

V2: Hoe verhoudt de HC-KFE23 zich tot de HC-KFS23?

Beide zijn 200W, 3000 RPM, lage traagheid motoren met dezelfde 60mm flens en nominaal koppel. Het belangrijkste verschil is het ecosysteem van versterkers waar elke op gericht is: de HC-KFS23 is ontworpen voor de MR-J2S serie versterkers met een 17-bit hoge resolutie encoder (131.072 ppr), terwijl de HC-KFE23 samenwerkt met de MR-E serie. Het MR-E platform is economischer en beter geschikt voor eenvoudigere, enkelassige toepassingen; het J2S platform biedt hogere prestaties en multi-assige mogelijkheden.

V3: Wordt deze motor standaard geleverd met een spiebaan?

Ja. Mitsubishi levert standaard spiebanen met spieën op 200W motoren in de HC serie. De spiebaan is al in de rechte as gefreesd bij de productie — er is geen speciale bestelsuffix vereist voor de variant met spiebaan bij dit vermogen.

V4: Is er een versie van de HC-KFE23 met een rem beschikbaar?

Ja, Mitsubishi biedt elektromagnetische remvarianten binnen de HC-KFE serie. Het remmodel zou een "B" in zijn onderdeel aanduiding dragen (bijv. HC-KFE23B). Remmotoren vereisen een aparte 24 VDC voeding voor het remontgrendelingscircuit en hebben een iets hogere traagheid door de toegevoegde remassemblage. Ze worden doorgaans gebruikt op verticale assen waar de last in positie moet worden gehouden wanneer de aandrijving is uitgeschakeld.

V5: De HC-KFE23 staat vermeld als uit productie — wat zijn de vervangingsopties?

De HC-KFE en MR-E productfamilies zijn door Mitsubishi uitgefaseerd, opgevolgd door nieuwere platforms. Het aanbevolen migratiepad is naar de MR-JE serie versterkers in combinatie met HG-KN of HG-SN serie servomotoren. De MR-JE-20A met HG-KN23 biedt equivalente 200W/3000RPM capaciteit met een 17-bit encoder en verbeterde auto-tuning functies. Voor faciliteiten die bestaande MR-E installaties onderhouden, blijven HC-KFE23 eenheden beschikbaar via gecertificeerde surplus- en renovatieleveranciers.
