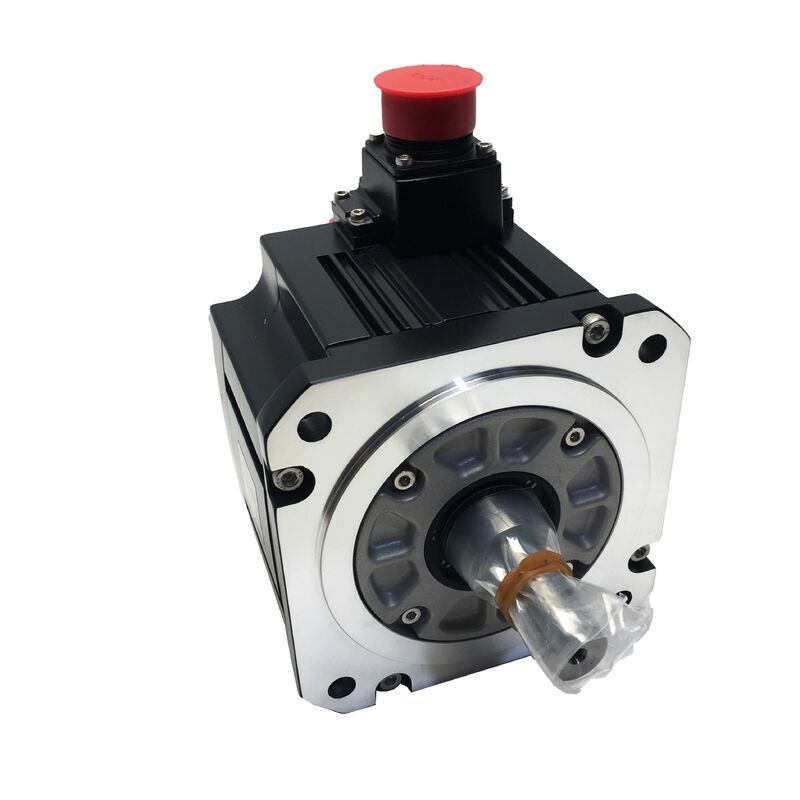

Mitsubishi HF-SP524 MELSERVO-J3 AC servomotor
Deelnummer:HF-SP524
Merk:Mitsubishi Electric
Serie:MELSERVO-J3 -- HF-SP-type
Voorwaarde:Nieuw / gerenoveerd
Overzicht
DeMitsubishi HF-SP524is een 500W AC borstelloze servomotor van Mitsubishi Electric's MELSERVO-J3-serie.motor met een middenvermogen met een 400 VAC-configuratie en is ontworpen voor precisievoedingsas en positioneringstoepassingen in materialenbehandelingssystemen, industriële robots en meerassige automatiseringsapparatuur.
Met een nominale continu koppel van 2,39 Nm en een piekcapaciteit van 7,16 Nm werkt deze motor met een nominale snelheid van 2000 RPM en een maximale snelheid van 3000 RPM.De ingebouwde 18-bit absolute encoder biedt exacte positie kennis, terwijl IP67 milieudichtheid zorgt voor lange duurzaamheid in veeleisende industriële omgevingen.
Belangrijkste specificaties
| Nominale output |
500 W (0,5 kW) |
| Nominaal koppel |
2.39 Nm. |
| Maximaal koppel |
7.16 Nm. |
| Nominale stroom |
1.5 A |
| Voedingsspanning |
Klasse 400 VAC (3-fase) |
| Nominale snelheid |
2,000 RPM |
| Maximale snelheid |
3,000 RPM |
| Encoder |
18-bit absoluut (ingebouwd) |
| Type as |
Rechte schacht |
| Houding van de rem |
Geen (normaal) |
| Ingangsbescherming |
IP67 (behuising) |
| Grootte van de flens |
130 × 130 mm |
| Compatibele versterker |
MR-J3-60A4 / MR-J3-60B4 |
| Werktemperatuur |
0 tot +40°C |
| Reeks |
MELSERVO-J3 -- HF-SP |
Voordelen van 400 V-operatie
Het achtervoegsel "24" geeft aan dat dit de 400VAC-variant van de HF-SP 500W-motor is.Deze motor biedt aanzienlijke installatievoordelen.:
• Een lagere stroomopname vermindert de vereisten voor de doorsnede van de kabel
• Verminderde thermische spanning op de uitgangsfasen van de servoversterker
• Minimale spanningsdaling over lange kabellijnen
• Directe compatibiliteit met de in Europese en Aziatische installaties voorkomende 400VAC-driefasige infrastructuur
Medium Inertia Design
De HF-SP-familie is geoptimaliseerd voor toepassingen met aanzienlijke mechanische belastingen, waaronder aangedreven wagens, roterende indexers en kogelschroefassen op werktuigmachines.1 Peak-to-rated torque ratio biedt voldoende versnellingsruimte voor typische positioneringscyclus snelheden.
18 bits Absolute Encoder
De hoge resolutie absolute encoder levert 262.144 tellen per omwenteling en houdt positie gegevens door stroomonderbrekingen zonder batterij ondersteuning.
Dit elimineert homing sequences bij opstarten en zorgt voor onmiddellijke positie kennis wanneer het systeem opstart.
IP67 milieubescherming
De IP67-behuizing biedt volledige bescherming tegen het binnendringen van stof en tijdelijke onderdompeling tot een meter gedurende 30 minuten.
Deze stevige afdichting beschermt tegen koelmiddelen, reinigingsvloeistoffen en industriële verontreinigingen die vaak voortijdige motorfalen veroorzaken.
Versleutelbaarheid van de schijf
De HF-SP524 wordt gekoppeld aan servoversterkers van Mitsubishi MR-J3-60A4 (analoge/pulscommando) of MR-J3-60B4 (SSCNET III-vezelnetwerkcommando).
De SSCNET III-architectuur biedt geluidsdichte glasvezelcommunicatie voor gecoördineerde meerasige systemen met vereenvoudigde bedrading.
Vaak gestelde vragen
V1: Wat is het verschil tussen de HF-SP524 en de HF-SP52 en wanneer zou ik voor de 400V-variant kiezen?
Beide motoren zijn 500W HF-SP-eenheden met identiek koppel, snelheid en mechanische specificaties.
De HF-SP52 werkt vanaf 200VAC bij 2,9A, terwijl de HF-SP524 400VAC bij 1,5A gebruikt.Kies de 400V-variant wanneer uw installatie gebruikmaakt van 400VAC-driefasige infrastructuur om de bedrading te vereenvoudigen en de thermische belasting te verminderen.
V2: Welke servoversterker heeft de HF-SP524 nodig?
De juiste versterkerpaar is de Mitsubishi MR-J3-60A4 (analoge en puls-train commando) of MR-J3-60B4 (SSCNET III glasvezel netwerk commando), beide gerangschikt voor 400VAC driefasige input.De spanningsklasse van aandrijving en motor moet overeenkomen.
V3: Waarom wordt bij de HF-SP-serie gebruik gemaakt van een ontwerp met middelmatige traagheid?
Medium-inertie motoren verdragen hogere belasting-motor traagheidsverhoudingen, waardoor ze geschikt zijn voor toepassingen met aanzienlijke mechanische belastingen zoals materiaalverwerkingswagens en machine-tool assen.Dit ontwerp biedt een stabiele, goed gedempte asrespons zonder overmatige gain tuning.
V4: Kan de HF-SP524 zonder rem op een verticale as worden gebruikt?
Voor verticale assen die een significant gewicht dragen, zorgt de gebremse variant (HF-SP524B) voor mechanisch vasthouden om te voorkomen dat de as valt bij vermogensafval.De HF-SP524 zonder rem is geschikt voor horizontale assen en toepassingen waarbij de aandrijving actief in positie blijft.
V5: Wat moet worden gecontroleerd bij het kopen van een gebruikte HF-SP524?
Controleer de encoderconnector en de kabeluitgang op beschadiging of corrosie.Draaien van de as om te beoordelen lager toestand en inspecteren as afdichtingenHet wordt aanbevolen een test op de testbank uit te voeren, met inbegrip van de verificatie van de encoder en de start zonder belasting.
