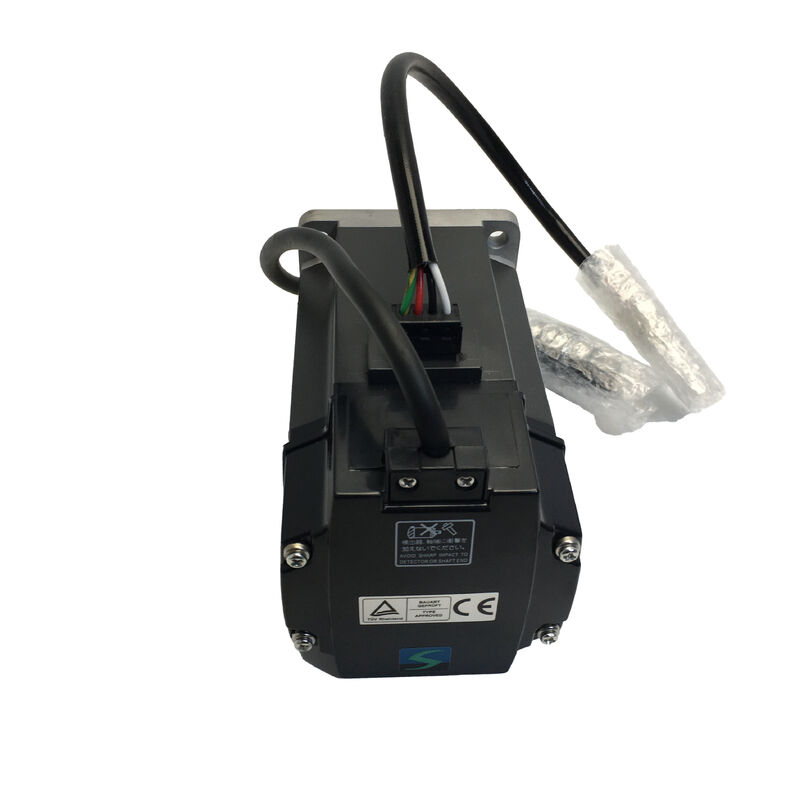

Mitsubishi Electric HC-KFE43 AC Servomotor

400W | 1,3 Nm Nominaal Koppel | 3000 RPM | 10.000 ppr Incrementele Encoder | MR-E Serie | 60x60mm Flens | IP55 Behuizing | Niet meer leverbaar

Gebouwd voor Waarde. Ontworpen voor Precisie.

Er bestaat een gevestigd segment in de servomotor markt waar high-end absolute encodersystemen en de bijbehorende complexiteit simpelweg niet nodig zijn. Algemene machines, textielapparatuur, verpakkingslijnen, standaard voedingsassen — deze toepassingen hebben betrouwbaar koppel, stabiele snelheidsregeling en voorspelbare positionering nodig zonder de hogere kosten van multi-bit absolute feedback of de installatieoverhead van high-end versterkersystemen. De Mitsubishi Electric HC-KFE43 is precies voor deze toepassing ontworpen.

Onderdeel van de HC-KFE serie en passend bij Mitsubishi's MR-E algemene servoversterkerfamilie, levert deze 400W laag-traagheids AC servomotor de kernprestaties die het MELSERVO platform tot een standaardreferentie in industriële automatisering hebben gemaakt — schone koppelafgifte bij 3000 RPM, een piek-tot-nominaal koppelverhouding van 3:1 voor acceleratie, en een incrementele encoder die nauwkeurig genoeg is voor de positioneringsvereisten van de toepassingen waarvoor hij is gebouwd.

Technische Specificaties

Waar deze motor zich bevindt in de Mitsubishi MELSERVO Opstelling

Mitsubishi Electric organiseerde zijn MELSERVO productgeneraties rond applicatieniveaus, en de HC-KFE serie bezette het algemene niveau — gepositioneerd onder de HC-KFS (MR-J2S compatibel, 17-bit absolute encoder) qua encoder-complexiteit, maar deelden dezelfde 60x60mm flensafmeting en dezelfde 1,3 Nm / 3,8 Nm nominale/piek koppelwaarden bij 400W vermogen.

De HC-KFE serie is exclusief gekoppeld aan de MR-E servoversterker, Mitsubishi's instapmodel voor algemene servo-aansturing. Voor de HC-KFE43 betekent dit de MR-E-40A (pulstrein ingang) of MR-E-40AG (analoge snelheidscommando). De MR-E versterker accepteert pulstrein commando's van positioneringsmodules, PLC's of motion controllers, waardoor de HC-KFE43 eenvoudig te integreren is in systemen gebaseerd op MELSEC Q/FX serie PLC's of standalone pulse-uitvoer positioneringseenheden.

Waar de HC-KFS serie motor een 17-bit absolute encoder heeft die de positie behoudt tijdens stroomcycli, rapporteert de 10.000 ppr incrementele encoder van de HC-KFE43 alleen relatieve asbeweging vanaf de laatste referentiepositie. Het systeem vereist homing bij het opstarten om een absolute positie vast te stellen — een goed begrepen beperking in algemene toepassingen waar de machinegeometrie vaststaat en homingcycli routine zijn.

Koppelprestaties: De Piekverhouding van 3:1

Bij 400W nominaal vermogen levert de HC-KFE43 een continu nominaal koppel van 1,3 Nm — de waarde waartegen de belasting wordt gedimensioneerd en die de motor onbeperkt kan aanhouden binnen de thermische limieten. Het piekkoppel van 3,8 Nm (ongeveer drie keer de nominale waarde) is beschikbaar voor de korte transiënte eisen van acceleratie- en deceleratiecycli.

Die piek-tot-nominaal verhouding is het getal dat bepaalt hoe snel een as kan accelereren onder een gegeven belastingsinertie. Voor een toepassing waarbij de belastingsinertieverhouding binnen de door de MR-E aanbevolen limiet ligt (15 keer de motorinertie voor de HC-KFE serie), is het piekkoppel van 3,8 Nm volledig beschikbaar om snelle punt-naar-punt bewegingen aan te drijven. Assen waarbij de acceleratietijd ertoe doet — korte verplaatsingen bij pick-and-place, shuttles, indexeerders — halen reële cyclustijdwaarde uit deze marge.

De IP55-classificatie en de Praktische Limieten

De HC-KFE43 heeft een IP55-classificatie voor de behuizing — bescherming tegen stofindringing en waterstralen vanuit elke richting, wat de motorbehuizing dekt. Dit maakt de motor geschikt voor open machineomgevingen waar incidentele vloeistofspatten en zwevende deeltjes aanwezig zijn.

De vermelde uitzondering is belangrijk voor installatieplanning: het asdoorvoergedeelte en de connectoren op de HC-KFE zijn NIET IP55. Vloeistoffen of verontreinigingen die de asingang in de behuizing of de encoder/stroomconnectoren bereiken, omzeilen de bescherming van de motorbehuizing volledig. In toepassingen waar vloeistofbeheer rond de as niet mogelijk is, moet een oliekeerringvariant (beschikbaar in andere HC-serie modellen) of aanvullende mechanische afdichting bij de as worden overwogen. De encoderkabelverbinding verdient in het bijzonder bescherming tegen verontreiniging, aangezien signaaldegradatie van de encoder een veelvoorkomende faalmodus is in natte of vuile omgevingen.

Opmerkingen Mechanische Installatie

De 60x60mm vierkante flensmontage is het standaardprofiel voor servomotoren onder de 1kW in de HC/HF/HG MELSERVO-lijn — dezelfde flensafmeting die Mitsubishi's laag-traagheids 400W motoren overspant van de HC-KFE generatie tot de huidige HG-KR serie. Het boutgatenpatroon en de flensregisterafmetingen zijn consistent over generaties, wat flens-naar-flens mechanische vervanging mogelijk heeft gemaakt bij het upgraden van aandrijfsystemen zonder machine-montageplaten aan te passen.

De motorbehuizing is geschikt voor natuurlijke (convectie) koeling — er is geen geforceerde koelventilator nodig, en geen ruimte voor luchtstroom buiten de standaard installatieopeningen. Vereisten voor de operationele omgeving volgen de standaard industriële servopraktijk: binneninstallatie, vrij van corrosieve of brandbare gassen, oliedamp en direct zonlicht. Maximale installatiehoogte zonder derating is 1.000 meter boven zeeniveau.

Voor machineontwerpen die ongebalanceerd koppel toepassen — bijvoorbeeld verticale asbelastingen — raadt Mitsubishi's documentatie aan om de ongebalanceerde koppelcomponent onder de 70% van het nominale motorkoppel te houden. Dit is een ontwerpbegrip in plaats van een operationele limiet.

Overwegingen voor Vervanging en Upgrade

De HC-KFE43 is een niet meer leverbaar product, en de MR-E versterker waarmee hij werkt, heeft eveneens het einde van de levensduur bereikt. Nieuwe eenheden zijn niet langer verkrijgbaar via standaard Mitsubishi distributiekanalen; de leveringsmarkt bestaat uit resterende aftermarket voorraad, uit dienst genomen eenheden en gereviseerde inventaris van leveranciers van industriële automatiseringsonderdelen.

Voor installaties die een upgrade van het aandrijfsysteem plannen, leidt Mitsubishi's gedocumenteerde migratiepad van MR-E naar huidige MELSERVO generaties naar de MR-JE serie (voor algemene toepassingen) of de MR-J4 serie (voor hogere prestatie-eisen). De HG-KN serie motoren zijn het huidige generatie equivalent in de laag-traagheids 400W categorie — ze delen dezelfde 60x60mm flensafmeting, wat mechanische substitutie vereenvoudigt.

Veelgestelde Vragen

V1: Wat is het specifieke MR-E versterkermodel dat past bij de HC-KFE43?

De HC-KFE43 is ontworpen voor de MR-E-40A en MR-E-40AG versterkers. De MR-E-40A accepteert pulstrein positiecommando's (puls + richting of 90° faseverschil formaten) van externe controllers, terwijl de MR-E-40AG een analoge snelheidscommando-ingang toevoegt voor toepassingen waarbij de versterker in snelheidsregelmodus werkt onder een analoge uitgang van een hogere controller. De suffix "40" in de versterkerbenaming komt overeen met de 400W motor klasse, wat direct overeenkomt met het nominale vermogen van de HC-KFE43. Andere MR-E framegroottes (10A, 20A, 70A, etc.) zijn niet compatibel met de HC-KFE43 en mogen niet worden vervangen.

V2: Vereist de HC-KFE43 een batterijback-up om de positie tussen stroomcycli te behouden?

Er is geen batterij nodig, maar de motor behoudt ook geen absolute positie tijdens het uitschakelen. De HC-KFE43 gebruikt een incrementele encoder, die bij elke opstart een homing-sequentie vereist om een referentiepunt vast te stellen voordat het besturingssysteem geldige absolute positiegegevens heeft. Dit verschilt van Mitsubishi's HC-KFS serie motoren met 17-bit absolute encoders, die de positie behouden via de batterij-ondersteunde encoder, zelfs na het verwijderen van de stroom. Voor toepassingen die positiebehoud zonder homing vereisen dat bestand is tegen stroomcycli, is een motor met een absolute encoder de juiste keuze.

V3: Kan de HC-KFE43 worden vervangen door een momenteel geproduceerde Mitsubishi motor op dezelfde mechanische montage?

Mechanisch gezien wordt de 60x60mm flensafmeting van de HC-KFE43 gedeeld met huidige generatie Mitsubishi laag-traagheids 400W motoren, waaronder de HG-KR43 serie. De flensafmetingen maken een directe mechanische wisseling op de machine mogelijk zonder de montageplaat aan te passen. De encoderinterface tussen de HC-KFE43 (incrementeel, geschikt voor MR-E) en huidige HG-KR serie motoren (22-bit absoluut, geschikt voor MR-J4) is echter volledig anders. Een puur mechanische wisseling met behoud van de bestaande MR-E versterker is niet haalbaar; een volledige motor- en versterkerupgrade als een bijpassend paar is de juiste aanpak.

V4: Wat betekent de IP55-uitzondering voor het asdoorvoergedeelte in de praktijk?

De IP55-classificatie dekt het externe oppervlak van de motorbehuizing, maar sluit expliciet het punt uit waar de as de behuizing verlaat en de kabelconnectoren. In de praktijk betekent dit dat vloeibare verontreinigingen die het asafdichtingsgebied bereiken — koelmiddelnevel, snijvloeistofspatten, spoelwater — de bescherming van de motorbehuizing na verloop van tijd kunnen omzeilen en de motor of de encoderassemblage kunnen binnendringen. In schone werkplaatsomgevingen is dit zelden een probleem. In gereedschapsmachines of natte procesomgevingen waar de motor zich nabij koelmiddelzones bevindt, is adequate afscherming van het asuitgangspunt en de kabelconnectoren essentieel. Sommige installaties gebruiken beschermkappen of omhullingen om de effectieve bescherming op deze kwetsbare punten te vergroten.

V5: Is de HC-KFE43 geschikt voor verticale as toepassingen?

De motor zelf is mechanisch geschikt voor gebruik op een verticale as, maar Mitsubishi's documentatie specificeert dat ongebalanceerd koppel op de motoras onder de 70% van het nominale koppel moet blijven voor machines met zwaartekracht-geïnduceerde belasting. De standaard HC-KFE43 bevat geen elektromagnetische rem. Voor elke verticale as die zijn belastingspositie moet vasthouden wanneer de servoversterker is uitgeschakeld — inclusief gecontroleerde uitschakelingen, noodstops of stroomonderbrekingen — moet de elektromagnetische remvariant (HC-KFE43B) worden gespecificeerd in plaats van de standaardmotor. Alleen vertrouwen op de koppeluitvoer van de servoversterker om een verticale belasting vast te houden wanneer de stroom wordt uitgeschakeld, is geen veilige ontwerppraktijk.
