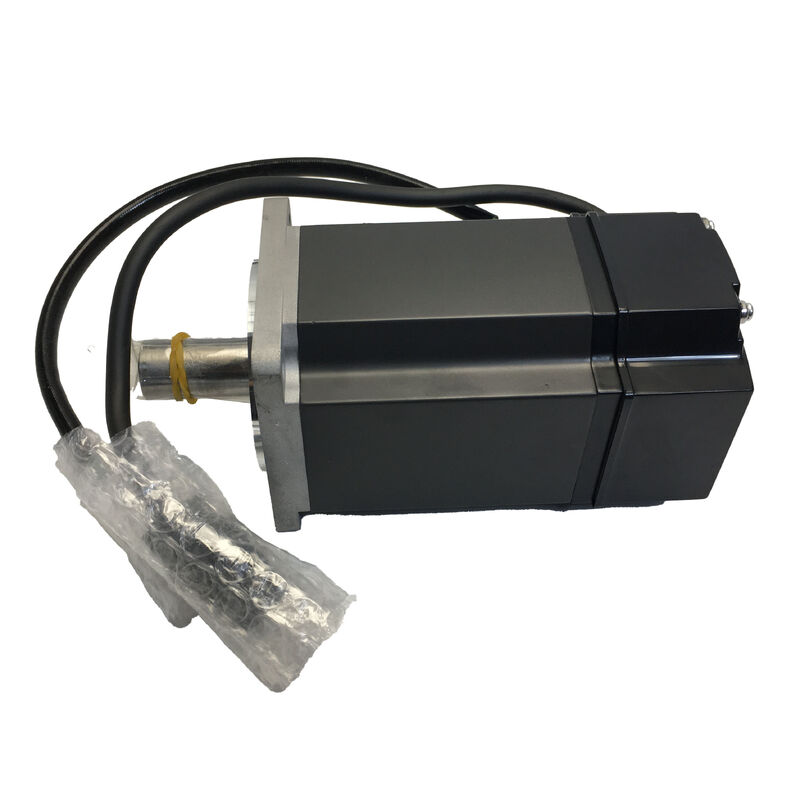

Mitsubishi HC-KFE43K Servomotor

MELSERVO HC-KFE Serie | 400W | 3000 RPM | As met spie

Compacte kracht waar ruimte beperkt is

Niet elke machine-as heeft een grote motor nodig. Compacte automatiseringscellen, pick-and-place stations, hulpvoedingen en kleine CNC-machines vereisen routinematig een servomotor die betrouwbare gesloten-lusregeling levert in een compact pakket — met een asconfiguratie die daadwerkelijk vergrendelt in de mechanische transmissie in plaats van alleen op wrijving te vertrouwen.

De Mitsubishi HC-KFE43K voldoet aan deze eisen. Als onderdeel van de MELSERVO HC-KFE-serie, speciaal ontworpen voor gebruik met de MR-E-familie van algemene servoversterkers, draagt deze 400W servomotor met lage traagheid een standaard spie-as — de "K"-suffix die hem onderscheidt van de HC-KFE43 met een rechte as. Met een nominale snelheid van 3000 RPM, een nominaal koppel van 1,3 N·m en een flensmontage van 60 × 60 mm, biedt hij nauwkeurige positionering en snelheidsregeling voor de ruimte- en budgetbeperkingen van algemene industriële automatisering.

Technische Specificaties

De spie-as: Waarom het ertoe doet voor echte mechanische belastingen

Een gladde as brengt koppel over via interferentie passing, stelschroeven of klemnaven — die allemaal afhankelijk zijn van wrijving en klemdruk. Onder herhaalde omkeerbelastingen kan die verbinding over duizenden cycli weglopen, wat relatieve rotatie tussen as en naaf, slijtage door wrijving en positioneringsdrift veroorzaakt.

De spie in de as van de HC-KFE43K verandert het koppelpad. Een bewerkte spie zit tussen de as en de naaf, waardoor een directe afschuifverbinding ontstaat die niet kan slippen, ongeacht hoe vaak de as van richting verandert. Voor tandriemaandrijvingen, tandwielnaven en koppelingen in toepassingen met frequente richtingsveranderingen — verpakkingsmachines, cyclische aandrijvingen, etiketteermachines — is de spie-as de mechanisch geschikte keuze.

Volgens de MELSERVO-documentatie van Mitsubishi Electric zijn spieën met spieën standaard op 200W en 400W motoren in de HC-KFE-serie. De HC-KFE43K wordt geleverd met de spie, klaar voor directe montage in bijpassende spie-naven.

Lage traagheid bij 400W: Snelle respons in een klein pakket

Het traagheidsmoment van de HC-KFE43K — 0,0000460 kg·m² — wordt geclassificeerd als lage traagheid binnen de MELSERVO HC-serie. Deze lage rotor traagheid vertaalt zich direct naar een snellere snelheidsrespons: de rotor versnelt en vertraagt sneller voor een gegeven koppel, waardoor insteltijden worden verkort en hogere cyclussnelheden mogelijk zijn in positioneringstoepassingen.

De afweging van lage traagheid is, net als bij alle servomotoren in deze klasse, gevoeligheid voor een mismatch van de belastings traagheid. Wanneer de gereflecteerde belastings traagheid aanzienlijk groter is dan de rotor traagheid, wordt de gesloten lus moeilijker te stabiliseren zonder zorgvuldige afstemming. Mitsubishi's MR-E versterker pakt dit aan door middel van real-time auto-tuning, die de belastings traagheid continu tijdens bedrijf schat en de regelversterkingen dienovereenkomstig aanpast — waardoor de inbedrijfstellingstijd wordt verkort en de stabiliteit wordt verbeterd onder verschillende belastingsomstandigheden.

De 3x piekkoppelverhouding (3,8 N·m versus 1,3 N·m nominaal) biedt voldoende marge voor acceleratierammen en plotselinge belastingsverstoringen zonder de aandrijving te verzadigen.

MR-E Versterker Serie: Algemeen, Eenvoudig in te stellen

De HC-KFE-serie is specifiek aangewezen als de "MR-E speciale motor" — ontworpen voor direct gebruik met Mitsubishi's MR-E reeks algemene servoversterkers. Dit onderscheid is belangrijk: de HC-KFE43K is niet uitwisselbaar met de HC-KFS43K (die koppelt met MR-J2S versterkers) of de HC-KFS43 (ook MR-J2S), ook al delen ze identieke elektrische specificaties.

De MR-E versterkerlijn ondersteunt positie-, snelheids- en koppelregelmodi met analoge en pulstrein setpoint interfaces. De real-time auto-tuning functie, de mogelijkheid tot gain switching en de eenvoudige parameterstructuur maken hem zeer geschikt voor enkelassige of niet-netwerkgebonden automatisering waar de investering in een volledig J2S of J3 platform niet gerechtvaardigd is. De MR-E-40A (algemeen, puls/analoog interface) is de standaard versterkerkoppeling voor de HC-KFE43K in de 400W klasse.

Waar deze motor wordt gespecificeerd

De 400W HC-KFE43K is een praktische keuze voor een breed scala aan algemene industriële toepassingen waar de eenvoud en economie van de MR-E versterker worden gewaardeerd:

• Verpakkings- en etiketteerapparatuur — aandrijfassen voor etiketteermachines, folie-invoerregeling, afdichtingsmechanismen
• Voedings- en drankenverwerkingsmachines — positionering van transportbanden, doseeraandrijvingen, doseerasregeling
• Druk- en conversielijnen — hulpvoedingen voor webspanning, niprolregeling
• Algemene CNC hulpassen — gereedschapswisselaars, draaitafels, hulp-positionering
• Assemblage- en testapparatuur — precisiepositioneringstaken met lage cyclussnelheid
• Textiel- en draadwikkelmachines — traverse- en invoerassen die herhaalbare positionering vereisen

IP55-classificatie en uitzondering voor asdoorvoer

De behuizing van de HC-KFE43K heeft een IP55-classificatie — bescherming tegen stofindringing en waterstralen vanuit elke richting onder normale omstandigheden. Echter, de documentatie van Mitsubishi Electric vermeldt expliciet dat het asdoorvoergedeelte en het connectoruiteinde NIET IP55-geclassificeerd zijn. In toepassingen met directe blootstelling aan koelmiddel, spatten van onderaf, of risico op onderdompeling bij de asdoorvoer, moeten aanvullende afdichtingsmaatregelen of een oliekeerringvariant worden overwogen. Voor de meeste indoor automatiseringsomgevingen heeft dit voorbehoud geen praktische gevolgen, maar het is de moeite waard om te bevestigen voor machines met natte zones of zones die gereinigd moeten worden in de buurt van de motorbevestiging.

Veelgestelde vragen

V1: Wat is het verschil tussen HC-KFE43K en HC-KFS43K?

Beide motoren hebben identieke elektrische specificaties — 400W, 3000 RPM, 1,3 N·m nominaal koppel, 17-bit absolute encoder, spie-as. Het cruciale verschil is de compatibele versterker: de HC-KFE43K is ontworpen voor de MR-E serie versterkers, terwijl de HC-KFS43K is ontworpen voor de MR-J2S serie versterkers. De twee motorfamilies zijn niet uitwisselbaar met elkaars versterkers. Het gebruik van een HC-KFE motor met een MR-J2S versterker, of vice versa, wordt niet ondersteund door Mitsubishi.

V2: Vereist de HC-KFE43K een homingcyclus na het opstarten?

Nee. De ingebouwde absolute encoder behoudt positiegegevens onafhankelijk van de stroomtoevoer. Wanneer het systeem wordt ingeschakeld, wordt de huidige aspositie van de motor onmiddellijk gelezen door de MR-E versterker zonder enige referentieretourbeweging. Dit elimineert de homingtijd bij het opstarten en zorgt ervoor dat de machine klaar is om de werking te hervatten vanaf de exacte positie waarin deze zich bevond toen de stroom werd uitgeschakeld.

V3: Is er een remversie van de HC-KFE43K beschikbaar?

Ja. De HC-KFE43BK duidt dezelfde motor aan met een geïntegreerde elektromagnetische rem en spie-as. De rem is fail-safe (veergeïnstalleerd, vrijgegeven door 24 VDC) en wordt gebruikt op verticale assen of in toepassingen waar de belasting in positie moet worden gehouden wanneer de aandrijving is gedeactiveerd. De BK-variant heeft een hoger traagheidsmoment en een groter gewicht vanwege de toegevoegde remassemblage.

V4: Wat is de aanbevolen traagheidsverhouding voor deze motor?

Mitsubishi raadt aan om de verhouding van het belastings traagheidsmoment tot het motor traagheidsmoment op 30 keer of minder te houden voor standaard MR-E toepassingen, hoewel dit kan worden uitgebreid met zorgvuldige afstemming. Het rotor traagheidsmoment van de HC-KFE43K van 0,0000460 kg·m² betekent dat een belastings traagheidsmoment tot 0,00138 kg·m² binnen deze richtlijn blijft. Voor belastingen die dit overschrijden, zal de auto-tuning van de MR-E proberen te compenseren, maar de responsbandbreedte en insteltijd zullen afnemen. Als de belastings traagheidsmoment aanzienlijk hoger is, is een mechanische reductietrap om de traagheidsverhouding te verbeteren over het algemeen effectiever dan agressieve gain aanpassingen.

V5: Is de HC-KFE43K nog in productie en hoe beschikbaar is deze?

De HC-KFE-serie behoort tot de MR-E generatie, die Mitsubishi heeft uitgefaseerd ten gunste van nieuwere platforms. De motor is nu in reserveonderdelenstatus. De MR-E geïnstalleerde basis blijft echter wereldwijd groot, en zowel nieuwe-oude-voorraad als gecertificeerde gereviseerde HC-KFE43K eenheden blijven circuleren via de industriële automatiseringsaftermarket. Voor faciliteiten die MR-E-gebaseerde machines onderhouden, is het verkrijgen van vervangingseenheden over het algemeen eenvoudig via gespecialiseerde Mitsubishi-onderdelenleveranciers.
