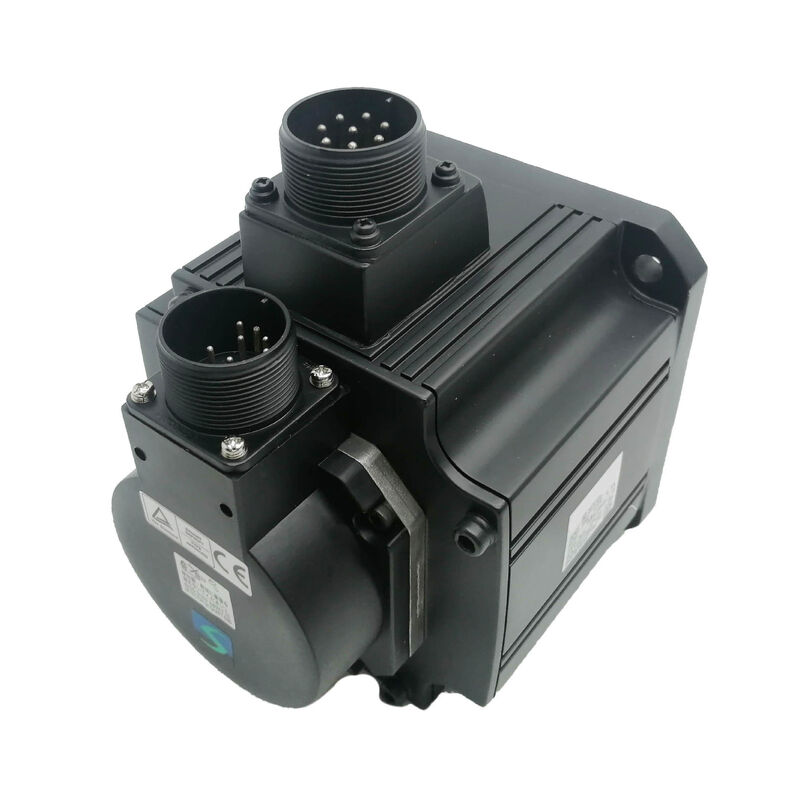

Mitsubishi HC-SFS352 (HCSFS352) — 3,5kW AC Servomotor, Rechte As, Zonder Rem, 2000 tpm, MELSERVO J2-Super Serie

Productoverzicht

Onderdeelnummer: HC-SFS352

Ook Gezocht Als: HCSFS352, HC SFS 352, HC-SFS-352

Serie: Mitsubishi MELSERVO HC-SFS (J2-Super Generatie)

Classificatie: AC Borstelloze Servomotor met Gemiddelde Traagheid — 3,5 kW, 200V klasse, 2000 tpm, Rechte As, Zonder Rem

De Motor in Zijn Klasse

De Mitsubishi HC-SFS352 neemt een specifieke en goed gedefinieerde positie in op het J2-Super servoplatform. Het is niet de instap 2kW motor die algemene lichte assen dekt, noch de hogere 5kW of 7kW eenheden die thuishoren op de zwaarste machinegereedschappen en industriële machines. Het is de 3,5kW middenstap — de motor die assen aankan waar 2kW te klein voor is geworden, maar 5kW meer is dan de toepassing vereist.

In de praktijk: 16,7 Nm continu koppel bij 2.000 tpm. Vijftig komma één Newtonmeter beschikbaar op aanvraag voor acceleratie. Een flens van 176 × 176 mm die zijn boutcirkel deelt met elke andere grote HC-SFS variant. Een rechte as voor schone koppeling aan precisie servokoppelingsapparaten. Geen rem — servovergrendeling houdt de as in rust, zonder de complexiteit van bedrading, onderhoud van relais en extra paneelbronnen die een elektromagnetische rem vereist.

Achter dit alles schuilt de 17-bit seriële absolute encoder van het J2-Super platform: 131.072 posities per omwenteling, multi-turn absolute telling gehandhaafd na uitschakelen door een batterij in de MR-J2S-350 versterker, onmiddellijke absolute positierapportage bij elke herstart. De encoder is wat de HC-SFS352 mechanisch en operationeel boven de eerste generatie HC-SF352 verheft — hogere resolutie, absolute positie zonder homing, en betere lage-snelheid vloeiendheid door fijnere feedback granulariteit.

Technische Specificaties

16,7 Nm Continu: Wat Dat Koppel Werkelijk Doet

Koppel is de valuta van een servas, en 16,7 Nm continu verdient het om begrepen te worden in concrete mechanische termen in plaats van als een abstract specificatienummer.

Op een kogelomloopspindel met 10mm spoed en 90% efficiëntie, vertaalt 16,7 Nm continu motorkoppel zich naar ruwweg 9,4 kN axiale voedingskracht. Dat is genoeg om middelgrote tot zware machinecentre tafelassen aan te drijven met volledige productievoedingssnelheden zonder de thermische limiet te naderen. Op een 16mm spoed spindel — gebruikelijker op grotere machines waar de snelheid van snelle verplaatsing belangrijk is — produceert 16,7 Nm ongeveer 5,9 kN aanhoudende axiale kracht. Beide scenario's dekken een aanzienlijk bereik van werkelijke productie snijbelastingen zonder de motor te overbelasten.

Voor wikkel- en span-aandrijvingen die in koppeldrukmodus werken, vestigt 16,7 Nm bij 2.000 tpm het werkkoppelbereik dat beschikbaar is over de rol-diameter. Naarmate de rol-diameter groeit en de benodigde motorsnelheid om de lijnsnelheid te handhaven daalt, blijft het beschikbare koppel op 16,7 Nm — of, indien onder de nominale snelheid, is er nog meer koppel beschikbaar uit de koppel-snelheidskarakteristiek zonder thermische limieten te overschrijden. Daarom zijn 3,5kW middelgrote servomotoren goed vertegenwoordigd op middelgrote wikkelstations.

De 50,1 Nm piek — precies drie keer continu — is wat snelle positionering mogelijk maakt zonder motoroversizing. Een 3,5kW as die snelle punt-naar-punt bewegingen maakt, besteedt een klein deel van elke cyclus aan piekkoppel tijdens de acceleratieramp, het grootste deel van de cyclus aan of onder continu koppel tijdens beweging met constante snelheid, en nog een korte fractie tijdens vertraging. Het elektronische thermische model van de MR-J2S-350 volgt deze belastingcyclus continu, integreert de thermische belasting over tijd en waarschuwt voordat de wikkelingstemperatuur een schadelijk niveau bereikt. In de praktijk zal een goed gedimensioneerde as die een typische positioneringscyclus uitvoert, die waarschuwing onder normale productieomstandigheden nooit zien triggeren.

HC-SFS352 vs HC-SF352: Het Encoder Generatie Onderscheid

De HC-SFS352 en HC-SF352 zijn mechanisch identiek. Dezelfde 176 × 176 mm flens. Dezelfde asdiameter. Dezelfde IP65-classificatie. Dezelfde koppelingsinterface. Ze zijn dimensionaal uitwisselbaar in elk fysiek opzicht, en een machinebevestiging ontworpen voor de ene accepteert de andere zonder aanpassing.

Het verschil zit volledig in de encoder en de compatibiliteit met de versterker die het creëert.

De HC-SF352 heeft een 14-bit encoder — 16.384 posities per omwenteling. Het is de J2-generatie motor, compatibel met zowel de eerste generatie MR-J2-350 versterker als de J2-Super MR-J2S-350 versterker.

De HC-SFS352 heeft een 17-bit encoder — 131.072 posities per omwenteling, acht keer de resolutie. Het is de J2-Super generatie motor, exclusief compatibel met de MR-J2S-350 versterkerfamilie. Een eerste generatie MR-J2-350 versterker kan het 17-bit seriële protocol niet lezen en zal onmiddellijk bij het opstarten een fout geven.

Het resolutieverschil heeft tastbare gevolgen. Acht keer meer encoder-tellingen per omwenteling betekent acht keer fijnere snelheidsfeedback bij elke gegeven as-snelheid. Dit uit zich in soepeler motor gedrag bij lage voedingssnelheden — minder snelheidsrimpel, betere prestaties van de volg-fout, stabielere koppelafgifte tijdens langzame beweging met constante snelheid. Voor toepassingen waar lage-snelheid vloeiendheid belangrijk is — spindelkoppen van slijpmachines, langzame wikkel-aandrijvingen, fijne afwerkingspassen op precisiebewerkingen — levert de 17-bit encoder van de HC-SFS352 merkbaar betere prestaties dan de 14-bit voorganger van de HC-SF352.

De absolute positiecapaciteit is structureel hetzelfde in beide generaties, maar het resolutievoordeel van de 17-bit eenheid is van toepassing op het absolute positie register evenals de snelheidslus.

Rechte As bij 3,5kW: Koppelingsselectie en Installatie

Bij 3,5kW met 50,1 Nm piekkoppel, verricht de koppeling die de HC-SFS352 verbindt met zijn aangedreven mechanisme echt werk, en de selectie moet rekening houden met het volledige koppelbereik — niet alleen het nominale cijfer van 16,7 Nm.

Het piekkoppel bepaalt de selectie van de koppeling. Een flexibele koppeling met een nominale waarde van 16,7 Nm voldoet aan de nominale omstandigheden, maar is marginaal tijdens elke acceleratie transient bij 50,1 Nm. De standaardaanpak is om de koppeling te selecteren op de piekkoppelwaarde met een geschikte servicefactor — 1,5x voor inertiële belastingen met soepele cycli, hoger voor toepassingen met mechanische schokken. Bij 50,1 Nm piek met een servicefactor van 1,5x, is het koppelingsontwerpdoel 75 Nm of hoger. Dit valt ruim binnen het bereik van standaard industriële servokoppelingen bij de 176 × 176 mm motorframegrootte, waar de asdiameters groot genoeg zijn om aanzienlijke boringcapaciteit te ondersteunen.

Balgenkoppelingen en schijfkoppelingen in dit koppelbereik bieden de combinatie van hoge torsiestijfheid en tolerantie voor hoekige/parallelle ontregeling die servopositioneringsassen vereisen. Hoge torsiestijfheid is belangrijk omdat een flexibele koppeling tussen de motor en de positie-feedback vertraging introduceert tussen wat de encoder meet en wat de belasting werkelijk doet — een flexibiliteit die oscillatie kan veroorzaken in positielussen met hoge versterking. Bij 3,5kW op een goed gedimensioneerde positioneringsas is dit een reële ontwerpoverweging, geen theoretische.

De trekboutregel bij deze framegrootte. De 176 × 176 mm motor heeft een M12 schroefdraadgat aan het asuiteinde voor precies dit doel: gebruik altijd een trekbout om koppelingsnaven axiaal op de as te trekken tijdens installatie. Het alternatief — het aandrukken of tikken van de naaf — brengt axiale impact over via de as naar de encoder schijf en het achterste lager. Bij deze framegrootte is de as lang genoeg dat de impactenergie die het encoderuiteinde bereikt significant is. De schade veroorzaakt geen onmiddellijke fout; het verschijnt weken later als intermitterende encoderfouten onder trillingen, een symptoom dat tijd en moeite kost om terug te voeren naar de installatiegebeurtenis. De trekboutmethode voorkomt dit volledig en voegt dertig seconden toe aan de installatie.

Voor toepassingen die een spiebaan koppelingsinterface vereisen — tandwielnaven, tandwielen, wormwielingangen, aangepaste poelies met spiebaan boringen — is de HC-SFS352K (gespiebanede as, geen rem) mechanisch en elektrisch identiek aan de HC-SFS352 in elk opzicht behalve de as spiebaan. Beide motoren gebruiken dezelfde MR-J2S-350 versterker, hebben dezelfde koppel specificaties en gebruiken dezelfde encoder.

Geen Rem: Waar Deze Configuratie Past

De HC-SFS352 zonder elektromagnetische rem is de juiste motor voor elke 3,5kW as waar geen zwaartekracht of aanhoudende belastingskracht werkt in de richting van de asrotatie wanneer de servostroom afwezig is.

Dat dekt meer terrein dan het op het eerste gezicht lijkt. Horizontale machinecentre tafelassen, waar het tafelgewicht loodrecht op de bewegingsrichting werkt en servovergrendeling de positie in rust comfortabel vasthoudt. Horizontale transportbandaandrijvingen en shuttles met symmetrische belasting. Roterende indexeertafels gemonteerd op horizontale vlakken waar een gebalanceerd indexeringsmechanisme ontwerp geen netto zwaartekrachtkoppel betekent bij elke stationhoek. Wikkel-aandrijvingen met horizontale arborsassen waar het rol-gewicht wordt gedragen door arbor lagers, niet door de servas.

Op al deze houdt servovergrendeling via de gesloten positielus van de MR-J2S-350 de positie betrouwbaar en nauwkeurig vast. De 17-bit encoder bewaakt continu de as-hoek; de versterker reageert op elke afwijking met correctieve stroom. Voor goed afgestelde assen beweegt de as niet merkbaar in rust.

De voordelen van het weglaten van de rem op horizontale assen zijn reëel en cumulatief over een machine met meerdere servassen. Geen 24V DC remcircuits om te ontwerpen en te bedraden. Geen remrelais en overspanningsbeveiliging op elke as. Geen MBR-vergrendelingssequentie in het PLC-programma. Geen remschijf slijtage meting op het onderhoudsschema. Een lichtere motor op elke as waar de motor deel uitmaakt van de bewegende structuur. Eenvoudigere inbedrijfstelling met minder te configureren parameters.

De grens is eenvoudig: elke as waar het wegvallen van de servostroom de belasting zou laten bewegen onder zwaartekracht of andere aanhoudende kracht, heeft een rem nodig. Voor die toepassingen — verticale Z-assen, schuine voedingen, zwaartekrachtbelaste mechanismen — is de HC-SFS352B (rechte as, veergelagerde rem) de juiste specificatie. Op een machine met een mix van horizontale en verticale assen van deze capaciteit, is het specificeren van de HC-SFS352 op de horizontale en de HC-SFS352B op de verticale de optimale ontwerpuitkomst.

Compatibele Versterkers

De HC-SFS352 is ontworpen voor de MR-J2S-350 versterkerfamilie — het 3,5kW capaciteit J2-Super platform. Drie interface varianten:

MR-J2S-350A is de algemene analoge en pulstrein interface versterker. Het accepteert pulstrein positiecommando's van CNC-controllers en PLC's, plus analoge snelheids- en koppelreferenties. Alle besturingsmodi — positie, snelheid, koppel, en geschakelde combinaties P/S, S/T, T/P — zijn beschikbaar. RS-232C poort ondersteunt MR Configurator voor parameterconfiguratie, auto-tuning en diagnostische monitoring. Voor machinegereedschap voedingsassen en algemene industriële positionering waar de as commando's ontvangt van een extern CNC-systeem of PLC, is dit de standaardkeuze.

MR-J2S-350B maakt verbinding met Mitsubishi A-serie en Q-serie motion controllers via de SSCNET glasvezel seriële bus. Alle ascommando's, encoderfeedback, alarmstatus en monitoringgegevens reizen over de glasvezelverbinding — er is geen aparte puls- of analoge bedrading van de controller naar de as. Voor machines met meerdere assen die gecoördineerde beweging vereisen — gelijktijdige contouring, elektronische tandwieloverbrenging, gesynchroniseerde voedingsassen — biedt de SSCNET bus de strakke real-time askoppeling die analoge en pulsintefaces niet kunnen leveren.

MR-J2S-350CP biedt ingebouwde enkelassige positionering met maximaal 31 opgeslagen punt-tabel posities, geactiveerd door digitale I/O of CC-Link netwerkcommando. Geen aparte motion controller is vereist voor assen waar de positioneringslogica eenvoudig genoeg is om uit te drukken als een set doelposities, snelheden en acceleratietijden. Geschikt voor indexeerbare draaitafels, shuttle assen en standalone transfermechanismen.

Compatibiliteitsopmerkingen. De HC-SFS352 vereist een MR-J2S-350 versterker. Het is niet compatibel met de eerste generatie MR-J2-350, die het 17-bit J2-Super encoder seriële protocol niet kan decoderen. Voor machines die originele MR-J2-350 hardware draaien, is de HC-SF352 (dezelfde mechanische specificatie, 14-bit encoder) de juiste motor. Niet compatibel met MR-J3 of MR-J4 versterkers zonder een vernieuwingsadapterkit.

HC-SFS 2000 tpm Familie — De 352 in Perspectief

De HC-SFS352 zit tussen de 2kW en 5kW capaciteitspunten, die allemaal dezelfde 176 × 176 mm montageflens delen. Een machineframe ontworpen voor een van deze motoren kan alle vier accommoderen zonder mechanische aanpassing — alleen de versterker en motor worden gewijzigd. Deze mechanische consistentie over het gehele 2–7kW capaciteitsbereik is een significant ontwerpvoordeel: machinevarianten met verschillende as koppelvereisten kunnen een gemeenschappelijk structureel ontwerp delen.

De koppelstap van de HC-SFS202 (9,55 Nm) naar de HC-SFS352 (16,7 Nm) is ongeveer 75%. Die kloof is betekenisvol wanneer een as regelmatig opereert nabij de continue koppelplafond van de HC-SFS202 en incidentele overbelastingswaarschuwingen optreden in productie. Overstappen naar de HC-SFS352 biedt aanzienlijke hoofdruimte zonder dat er een mechanisch ontwerpwijziging nodig is buiten de motorbevestiging zelf — dezelfde flens, andere versterkerklasse.

Elk model in het HC-SFS 2000 tpm bereik is verkrijgbaar in vier as- en remconfiguraties: rechte as (HC-SFS352), rechte as met rem (HC-SFS352B), gespiebanede as (HC-SFS352K), en gespiebanede as met rem (HC-SFS352BK). De versterkerkoppeling is MR-J2S-350 voor alle vier varianten.

Typische Toepassingen

Horizontale machinecentre voedingsassen. X en Y tafelassen op verticale machinecentra, horizontale machinecentra en portaalfreesmachines die middelgrote tot zware tafel- en werkstukmassa's hanteren. Het 16,7 Nm continue koppel handhaaft productievoedingssnelheden zonder overbelasting; de 50,1 Nm piek versnelt de tafel massa efficiënt tijdens snelle verplaatsing; de 17-bit encoder sluit de positielus met de resolutie die nodig is voor dimensionale nauwkeurigheid op afgewerkte werkstukken.

Grote plasma- en waterstraalsnijmachines portaalassen. Servo-aangedreven portaalbrug- en wagenassen op grote snijtafels waar de portaal- of wagenmassa en de vereiste verplaatsingssnelheid samen 3,5kW vereisen. De rechte as koppelt aan tandheugel-tandwiel of tandriem portaalaandrijvingen; de absolute encoder elimineert homing bij het opstarten, wat belangrijk is op grote snijtafels waar het portaal op elke positie langs een meer-meter bereik kan stoppen.

Middelgrote wikkel- en afwikkelspan-aandrijvingen. Wikkelstation aandrijvingen op papier-, film- en converterende lijnen die in koppeldrukmodus werken om een constante webspanning te handhaven naarmate de rol-diameter varieert. De 16,7 Nm continue koppelcapaciteit dekt het spannings- en snelheidswerkgebied van middelgrote wikkelstations; de real-time auto-tuning van de J2-Super versterker beheert de veranderende traagheid naarmate de rol-diameter groeit.

Transfermachine en shuttle assen. Servo-aangedreven transfer shuttle aandrijvingen, pallet transfer assen en onderdeel-hanteringsmechanismen op machinecellen en assemblage transferlijnen. Horizontale transfermechanismen met deze koppelvereiste draaien soepel op de zonder rem HC-SFS352; de absolute encoder elimineert homing bij elke cel-opstart; en het 176 × 176 mm frame voldoet aan de montagevereisten van transfermachine structurele ontwerpen.

CNC slijpmachine voeding- en slijp-assen. Slijpspilkop voedingsassen, tafel aandrijfassen en slijpmechanisme aandrijvingen op cilindrische, vlakke en profiel slijpmachines. De 17-bit encoder resolutie ondersteunt de fijne positie-incrementen die gebruikt worden in slijpcycli en spark-out operaties; de rechte as koppelt aan precisie kogelomloopspindel assemblages via stijve balg- of schijfkoppelingen die geschikt zijn voor de nauwkeurigheidsvereisten van de machine.

Veelgestelde Vragen

V1: Wat is het praktische verschil tussen de HC-SFS352 en de HC-SF352?

Beide motoren zijn 3,5kW, 2000 tpm, rechte as eenheden op een 176 × 176 mm flens met identieke mechanische afmetingen en IP65 bescherming. Het verschil zit in de encoder generatie. De HC-SF352 gebruikt een 14-bit encoder (16.384 ppr) en is compatibel met zowel de eerste generatie MR-J2-350 als de J2-Super MR-J2S-350 versterkers. De HC-SFS352 gebruikt een 17-bit encoder (131.072 ppr) en vereist alleen een MR-J2S-350 versterker. Voor machines die al MR-J2S-350 versterkers draaien, is de HC-SFS352 de voorkeurskeuze vanwege de hogere resolutie en betere prestaties bij lage snelheden. Voor machines die nog op originele MR-J2-350 hardware draaien, is de HC-SF352 de compatibele motor.

V2: Waarom heeft de HC-SFS352 specifiek de MR-J2S-350 versterker nodig, niet de MR-J2S-200?

De versterkerklasse is afgestemd op het nominale vermogen en de stroomvraag van de motor. Bij 3,5kW trekt de HC-SFS352 meer stroom dan de MR-J2S-200 kan leveren. De compatibiliteitstabellen van Mitsubishi zijn expliciet: de MR-J2S-200 koppelt aan motoren tot 2kW (en de 1,5kW en 2kW 3000 tpm varianten) terwijl de MR-J2S-350 de juiste versterker is voor de 3,5kW capaciteitsgroep. Het gebruik van een te kleine versterker zou leiden tot overbelastingsfouten tijdens normale productiebedrijf.

V3: Kan de HC-SFS352 op een verticale as worden gebruikt zonder rem?

Alleen na zorgvuldige verificatie dat de as veilig is zonder mechanische holding. Servovergrendeling houdt de positie betrouwbaar vast wanneer de versterker is ingeschakeld onder normale bedrijfsomstandigheden, maar biedt geen weerstand als de servostroom onverwacht naar nul daalt. Op een verticale as waar de belasting zou vallen of bewegen onder zwaartekracht bij servo-uit, is de HC-SFS352B (rechte as met veergelagerde rem) de juiste specificatie. Op bevestigde horizontale of symmetrisch gebalanceerde assen — waar geen netto kracht werkt in de richting van de asrotatie wanneer de servo inactief is — is de HC-SFS352 zonder rem de schonere en correcte specificatie.

V4: Waar bevindt zich de absolute encoder back-up batterij en wanneer moet deze worden vervangen?

De back-up batterij — Mitsubishi A6BAT lithiumcel — bevindt zich in de MR-J2S-350 servoversterker, niet in de motor. Het handhaaft de multi-turn absolute teller gedurende alle stroomuitvalperiodes. Batterijvervanging is een taak op paneelniveau die geen aanraking van de motor of koppeling vereist. Vervang de A6BAT bij de eerste laag-batterij waarschuwing van de versterker. Een volledig lege batterij reset de multi-turn teller en vereist een referentie-terugkeer cyclus voordat de as de productie kan hervatten. Op elke machine waar die homing beweging voorbereiding vereist of risico met zich meebrengt, moet de laag-batterij waarschuwing worden behandeld als een onmiddellijk onderhoudspunt.

V5: Is de HC-SFS352 nog steeds beschikbaar, en wat is het lange-termijn vervangingspad?

De HC-SFS352 is uitlopend door Mitsubishi, maar blijft beschikbaar via industriële automatiserings surplus dealers en Mitsubishi servo specialist leveranciers als nieuwe oude voorraad en geteste gereviseerde eenheden. Voor machines die toegewijd zijn aan J2-Super hardware, is dit inkoopkanaal goed ingeburgerd. Voor nieuwe machineontwerpen of volledige platform upgrades is het mechanische equivalent van de huidige generatie de HG-SR352 (MR-J4 serie, 3,5kW, 2000 tpm, 22-bit encoder, 176 × 176 mm flens, IP67) gekoppeld aan een MR-J4-350 versterker. Upgraden van HC-SFS352 naar HG-SR352 vereist het vervangen van zowel de motor als de versterker als een bijpassend paar.
