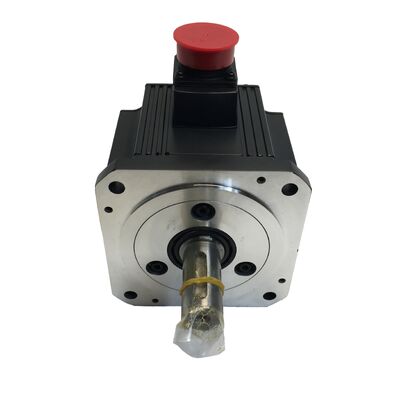

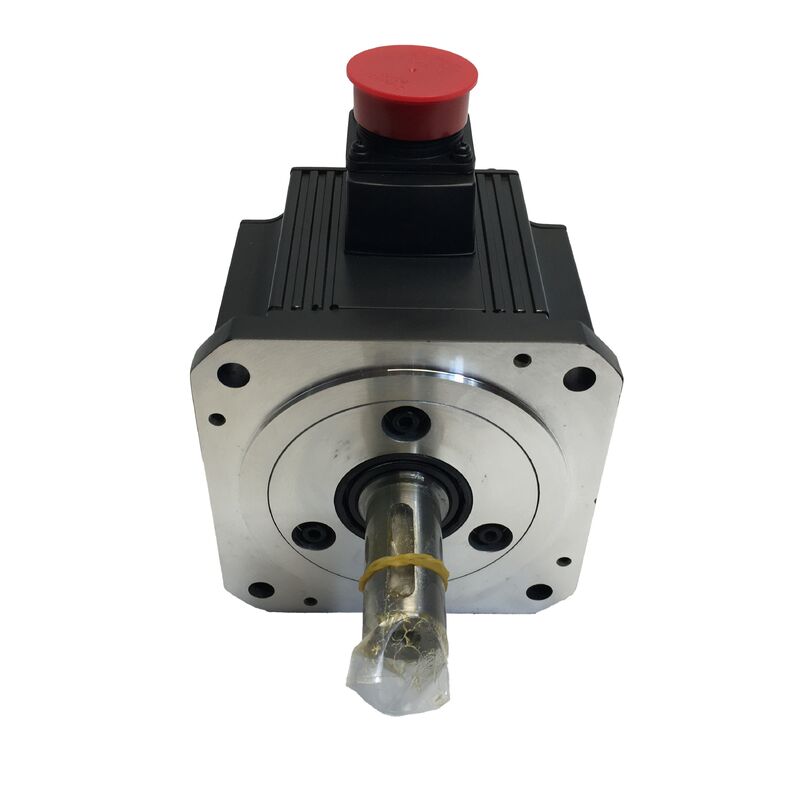

Mitsubishi HC-SFS352K AC Servomotor — 3,5 kW, spiegeletas

Onderdeelnummer: HC-SFS352K

Serie: HC-SFS | Compatibele versterkers: MR-J2S / MR-J3 / MR-J4

Overzicht

3,5 kilowatt. 2.000 omw./min. Spiegeletas voor directe mechanische koppeling.

De Mitsubishi HC-SFS352K is een middenklasse AC servomotor die een nominaal vermogen van 3,5 kW levert met een continu koppel van 16,7 N·m bij 2.000 omw./min. De spiegeletasconfiguratie onderscheidt deze variant van de standaardversie met rechte spiegeletas — de gefreesde spiegeletassleuf vergrendelt de koppeling, poelie of tandwiel mechanisch aan de spiegeletas, waardoor rotatieslip onder belastingsomkeringen, schokbelastingen en langdurige bedrijf met hoog koppel wordt geëlimineerd.

Voor machineontwerpen die afhankelijk zijn van directe mechanische krachtoverbrenging in plaats van wrijvingskoppelingen, is de 352K vanaf het begin de juiste specificatie.

Belangrijkste specificaties

De spiegeletas — een specificatie die ertoe doet

Varianten van servomotorspiegeletassen bestaan met goede redenen. De standaard rechte spiegeletas is geschikt voor toepassingen met servokoppelingen zonder speling, waarbij de klemmende kracht van de koppeling voldoende koppeloverbrenging biedt. De spiegeletas is voor al het andere — toepassingen waarbij het overgedragen koppel hoog genoeg is, of de belastingsomkeringen scherp genoeg zijn, dat een pure wrijvingspassing geen betrouwbare langetermijnoplossing is.

Bij 3,5 kW en een piekkoppel van 50,1 N·m opereert de HC-SFS352K op een niveau waarbij de integriteit van de spiegeletas naar de koppeling een echte technische overweging is, geen formaliteit. De spiegeletassleuf zorgt ervoor dat het aangedreven onderdeel precies beweegt wanneer de motor beweegt — geen micro-slip, geen progressieve slijtage, geen herpositionering van de koppeling nodig na het inrijden.

Praktisch gezien is dit het belangrijkst in:

• Directe tandwiel- of kettingwielaandrijvingen waarbij het transmissie-element direct op de motorspiegeletas wordt geperst of vastgezet
• Toepassingen met hoge belastingsomkeringen zoals persvoedingen en heen-en-weer gaande assen waarbij de koppelrichting vaak verandert
• Riemoverbrengingsconfiguraties waarbij de poelieweerstand onder spanbelastingen positieve mechanische ingrijping vereist
• Belastingen met hoge traagheid waarbij acceleratie en deceleratie transiënte koppels genereren die ver boven de continue nominale waarde liggen

Prestaties over het gehele werkingsbereik

17-bit absolute encoder — positie-integriteit zonder compromissen. Met 131.072 pulsen per omwenteling en absolute positiebehoud over stroomcycli, geeft de HC-SFS352K het servosysteem te allen tijde de nauwkeurige spiegeletaspositie. Herstart na een noodstop of stroomonderbreking vereist geen homing-sequentie — de controller pakt precies op waar de as gestopt is.

IP65 spiegeletassealing. De spiegeletasdoorvoer is beoordeeld om onder druk staande waterstralen en fijne stofindringing te weerstaan — een zinvolle specificatie in persruimtes, bewerkingscellen en productieomgevingen die grenzen aan de voedingsmiddelenindustrie, waar contaminatie een voortdurende zorg is in plaats van een uitzondering.

Klasse F isolatie. Beoordeeld voor continu bedrijf bij hogere wikkelingstemperaturen dan klasse B motoren, voegt dit thermische marge toe in toepassingen die continu draaien in warme kasten of slecht geventileerde machinebehuizingen.

Compatibiliteit van versterkers over generaties heen. De HC-SFS352K werkt met de MR-J2S, MR-J3 en MR-J4 versterkerfamilies. Faciliteiten die apparatuur beheren over verschillende installatiejaren heen kunnen een enkele motorvariant inkopen die past bij meerdere aandrijfgeneraties op de werkvloer.

Waar de HC-SFS352K wordt geïnstalleerd

Persvoedingen & Rolvoedingseenheden — Middelzware voedingsassen die koppel overbrengen via spiegeletassen of tandwielen, waarbij belastingsomkeringen aan het einde van elke slag positieve spiegeletasverbinding vereisen.

CNC-bewerkingscentra — Voedingsassen op grotere machines waar 3,5 kW het koppel-snelheidsprofiel biedt voor snijden onder realistische spaanderbelastingsomstandigheden.

Draaitafels & Indexeerkoppen — Aangedreven via tandwielreductoren met spiegeletasverbindingen, waarbij de motor statische wrijving en traagheid moet overwinnen bij het begin van elke index.

Transportband- & Transferaandrijvingen — Aslijnen en transferbandaandrijvingen waarbij de motorspiegeletas direct is verbonden met een aandrijftandwiel of conische tandwielkast.

Wikkel- & Spankontrolesystemen — Toepassingen die de spanning van web of materiaal regelen onder variabele belasting, waarbij spiegeletasslip tussen motor en wikkelelement de proceskwaliteit direct zou aantasten.

Een praktische opmerking over vervanging en voorraadbeheer

De HC-SFS352K neemt een segment van het HC-SFS-bereik in beslag dat consistent wordt ingezet op middelgrote CNC-platforms en speciaal gebouwde automatiseringsapparatuur. Levertijden voor specifieke spiegeletasvarianten — met name de spiegeletasversie — kunnen oplopen wanneer de distributievoorraad laag is. Productiefaciliteiten en machinebouwers met actieve installaties profiteren van het hebben van een reserve-eenheid bij de hand voordat een ongeplande storing de planning dwingt.

Veelgestelde vragen

V1: Wat is het verschil tussen de HC-SFS352 en de HC-SFS352K?

A: De HC-SFS352 heeft een standaard rechte spiegeletas, die afhankelijk is van de klemmende kracht van de koppeling voor koppeloverbrenging. De HC-SFS352K voegt een gefreesde spiegeletassleuf toe, die een positieve mechanische vergrendeling biedt tussen de spiegeletas en het aangedreven onderdeel. Kies de K-variant wanneer de toepassing tandwielen, kettingwielen of poelies gebruikt die een spiegeletasverbinding vereisen, of wanneer belastingsomkeringen een puur wrijvingspassing onbetrouwbaar maken.

V2: Welke servoversterkers zijn compatibel met de HC-SFS352K?

A: De HC-SFS352K is compatibel met Mitsubishi MR-J2S, MR-J3 en MR-J4 serie servoversterkers. Bevestig dat het nominale vermogen van de versterker overeenkomt met de 3,5 kW / 200V specificatie van de motor voordat u deze bedraadt en inbedrijfstelt.

V3: Bevat de HC-SFS352K een ingebouwde elektromagnetische rem?

A: Nee. De HC-SFS352K is de standaardvariant zonder rem. Voor verticale as toepassingen of belastingen door zwaartekracht die mechanische positiebehoud vereisen bij stroomuitval, is de HC-SFS352BK — rem en spiegeletas — de juiste specificatie.

V4: Welke spiegeletasmaat gebruikt de spiegeletas van de HC-SFS352K?

A: De HC-SFS352K gebruikt een spiegeletassleuf die is gedimensioneerd volgens JIS B 1301 normen zoals gespecificeerd in de mechanische tekeningen van de Mitsubishi HC-SFS serie. Raadpleeg het officiële specificatieblad van de Mitsubishi Electric servomotor voor de exacte afmetingen van de spiegeletasbreedte, -hoogte en -diepte voordat u de bijpassende koppeling of naaf bewerkt.

V5: Vereist de 17-bit encoder batterijback-up om de absolute positie te behouden?

A: Voor single-turn absolute werking is geen batterij vereist. Multi-turn absolute positiebehoud — het volgen van de positie over meerdere volledige spiegeletasomwentelingen tijdens een stroomcyclus — vereist een batterij aan de versterkerzijde. Dit is een vereiste op versterkerniveau en geldt ongeacht welke HC-SFS motorvariant wordt gebruikt.
