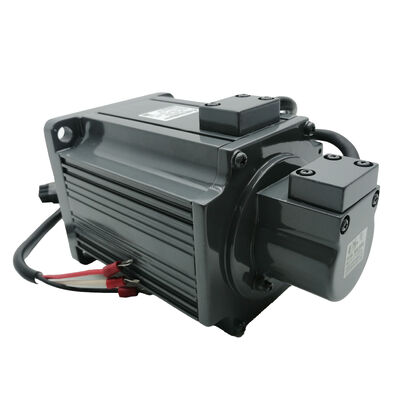

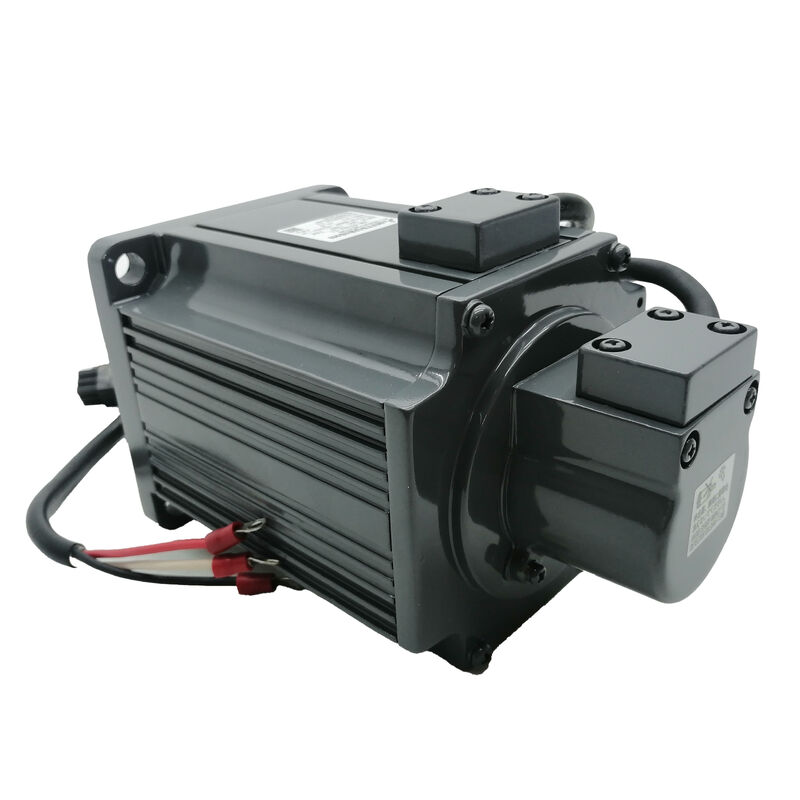

Mitsubishi Servomotor HA-FF33C-S5 HAFF33CS5

Mitsubishi HA-FF33C-S5 (HAFF33CS5) — 300W AC Servomotor, Cannon Connector, Special Specificatie, 3000 tpm, MELSERVO HA-FF Serie

Productoverzicht

Onderdeelnummer: HA-FF33C-S5

Ook gezocht als: HAFF33CS5, HA FF 33C S5, HA-FF33C S5

Serie: Mitsubishi MELSERVO HA-FF (Lage traagheid, Kleine capaciteit)

Classificatie: Lage-traagheids AC Borstelloze Servomotor — 300 W, 200V klasse, 3000 tpm, Cannon Connector, Speciale Specificatie

Dit onderdeelnummer in de HA-FF-familie begrijpen

De Mitsubishi HA-FF-serie vertegenwoordigt een eerdere generatie MELSERVO-motoren met kleine capaciteit — compacte, laag-traagheidsunits die het bereik van 50W tot 600W bestrijken, allemaal met een nominale snelheid van 3.000 tpm. Binnen die familie is de HA-FF33 de 300W-vertegenwoordiger, met een nominaal koppel van 2,9 Nm, een flensdiameter van 70 mm en een IP54-beschermingsgraad.

Wat de HA-FF33C-S5 onderscheidt van de basis HA-FF33, zijn twee specifieke aanduidingen die de fysieke en configuratie-identiteit bepalen.

De C in het onderdeelnummer geeft een Cannon-type (MS-type ronde) voedingsconnector aan, ter vervanging van de draaduiteinden van de standaard motorvariant.

De voedingsfasen worden aangesloten via een ronde connector in militaire stijl in plaats van losse draden — een belangrijk verschil wanneer de motor zich in een machine bevindt waar het in- en uitpluggen van de connector een regelmatige onderhoudstaak is.

De -S5 is een fabrieksmatige speciale specificatie aanduiding, die een gedefinieerde wijziging ten opzichte van de standaard aangeeft — typisch een verandering van de schachtlengte, specifieke kabelconfiguratie, encoderwijziging of OEM-assemblagevereiste. De prestatieparameters van de motor zelf blijven die van het basis HA-FF33-platform.

Voor inkoop- en onderhoudsdoeleinden moet het volledige exacte onderdeelnummer — HA-FF33C-S5 — zonder vervanging worden gebruikt.

Een HA-FF33B-S5 of HA-FF33C zonder de S5-suffix is een ander fysiek onderdeel.

Technische Specificaties

De -S5 speciale specificatie definieert een fabrieksmatig gedefinieerde variatie van de basis HA-FF33C. Bevestig de exacte configuratiedetails aan de hand van het Mitsubishi S5 specificatieblad voor dit onderdeelnummer voordat u het in een nieuw ontwerp gebruikt.

De HA-FF Serie: Klein, Snel, Lichte belasting

De Mitsubishi HA-FF-serie is ontworpen voor een specifiek type servo-toepassing: compacte machines waarbij de belasting licht is, de bedrijfssnelheid hoog is en de cyclustijd een primaire zorg is. Apparatuur voor de assemblage van elektronische componenten, halfgeleiderhandlingsmechanismen, kleine pick-and-place systemen, lichte X-Y positioneringstabellen en labelapplicatiekoppen zijn de omgevingen waarvoor deze serie is gebouwd.

Het bepalende kenmerk van laag-traagheidsmotoren is hun vermogen om snel te accelereren en te decelereren.

Wanneer het eigen impulsmoment van de rotor klein is ten opzichte van het koppel dat de versterker kan leveren, reageert de as vrijwel onmiddellijk op snelheidscommando's. Voor toepassingen die vele korte positioneringsbewegingen per minuut uitvoeren — de bepalende bedrijfscyclus van assemblage- en handlingsapparatuur — vertaalt dit zich direct in een hogere doorvoer.

Een laag-traagheidsmotor voltooit elke beweging sneller, verbruikt minder tijd bij piekvermogen en stelt de mechanische ontwerper in staat om kortere stilstandtijden tussen bewegingen te specificeren.

De 300W HA-FF33 bevindt zich in het midden van het HA-FF-bereik. Het is twee keer het vermogen van de HA-FF13 (100W) en de helft van dat van de HA-FF63 (600W).

Voor het type licht-duty automatisering dat deze motoren bedienen, is 300W en 2,9 Nm nominaal koppel vaak de exacte vereiste capaciteit — voldoende om een matig zwaar podium of transfermechanisme aan te drijven zonder op te schalen naar een grotere, zwaardere motor die onnodige massa en traagheid aan de bewegende structuur zou toevoegen.

De Cannon Connector: Waarom de C-suffix ertoe doet

In de standaard HA-FF33 komen de motorvoedingsaansluitingen naar buiten als losse draden — pigtail-geleiders die de installateur aansluit op de versterker via een klemmenstrook of handmatig gekrompen connector. De HA-FF33C vervangt die draden door een Cannon MS-type ronde connector die direct op de motorbehuizing is gemonteerd.

Dit is meer dan een cosmetisch verschil. Ronde connectoren in militaire stijl — de connectorfamilie die Mitsubishi en vele andere motorfabrikanten op HA-FF-serie motoren gebruikten — hebben specifieke praktische voordelen in machineomgevingen:

Positieve bevestiging van de verbinding. De bajonetsluitring op MS-type connectoren sluit met een duidelijke klik die de installateur door handschoenen kan voelen.

In tegenstelling tot een losse draad die aan een klem is gekrompen, is er geen twijfel over de volledigheid van de verbinding.

Eenvoudige ontkoppeling voor onderhoud. Het verwijderen van een motor voor encodervervanging, lageronderhoud of motorwissel vereist niets meer dan het draaien van de sluitring en het uittrekken van de connectorbehuizing. Het alternatief — het losmaken van draden van een klemmenstrook — vereist gereedschap en zorgvuldige administratie over welke draad waarheen gaat.

Kabelcompatibiliteit en vervanging. De Cannon-connector op de motor heeft een gedefinieerde standaard voor de bijpassende connector.

Vervangende voedingskabels zijn verkrijgbaar bij Mitsubishi als catalogusartikelen, met gespecificeerde kabellengtes. Motoren met losse draden vereisen dat de installateur aangepaste eindstukken voorbereidt; motoren met connectoren gebruiken gedefinieerde assemblages.

Voor machines die in het veld worden onderhouden, met name meerassige machines waarbij meerdere motoren gedurende de levensduur van de machine moeten worden uitgewisseld, vermindert de connectorinterface de servicetijd en het risico op bedradingsfouten.

Speciale Specificatie -S5: Wat het in de praktijk betekent

Mitsubishi gebruikt alfanumerieke achtervoegsels — S1, S5, S13, S15 en andere — om fabrieksmatige speciale specificaties aan te duiden.

Dit zijn gedefinieerde variaties van het standaardproduct, gemaakt om te voldoen aan specifieke OEM-vereisten en gedocumenteerd in interne Mitsubishi specificatiebladen. Ze kunnen een aangepaste schachtlengte of -diameter, een specifieke kabeluitgangsrichting, een ander type of resolutie van de encoder, een aangepaste flensdiameter of combinaties van verschillende hiervan omvatten.

Wat consistent is voor alle speciale specificaties, is dat de prestatiegegevens van de basis motor — nominale snelheid, nominaal koppel, encoder type en versterker compatibiliteit — ongewijzigd blijven. De HA-FF33C-S5 presteert identiek aan de basis HA-FF33C op alle elektrische en dynamische parameters.

De S5-aanduiding registreert een fysiek of configuratiekenmerk van de specifieke unit.

Het praktische gevolg voor inkoop: alleen het exacte achtervoegsel is uitwisselbaar met het origineel. Een HA-FF33C zonder S5-achtervoegsel, of met een ander speciaal nummer, past mogelijk niet fysiek in de originele machinebevestiging.

Bij inkoop van de HA-FF33C-S5 als vervanging, match het volledige onderdeelnummer. Bij twijfel, vergelijk de fysieke afmetingen van de unit die u heeft met het origineel voordat u installeert.

Compatibele Versterkers

De HA-FF33-serie motoren worden gekoppeld aan de MR-J2-40 klasse versterkers — de 400W capaciteit unit in het MR-J2-platform van de eerste generatie. De koppeling van de HA-FF33C met de MR-J2-40CT (CC-Link-compatibele positioneringsversterker) is gedocumenteerd in de MR-J2-CT handleiding; de standaard HA-FF33 wordt ook gekoppeld aan de algemene MR-J2-40A.

Het is de moeite waard om expliciet te zijn over de generatiecontext: de HA-FF-serie dateert van vóór het J2-Super (MR-J2S) platform.

Deze motoren gebruiken een oudere seriële encoder, niet het 17-bits J2-Super protocol. Ze zijn niet compatibel met MR-J2S versterkers zonder een hardware-adapter, en helemaal niet compatibel met MR-J3 of MR-J4 versterkers.

Voor machines die draaien op originele MR-J2-40 (eerste generatie) versterkers en HA-FF33C-S5 motoren, is het inkooptraject eenvoudig: vervang door hetzelfde type.

Voor machines die worden gereviseerd of geüpgraded naar Mitsubishi servo-platforms van latere generaties, moet de motor ook worden geüpgraded — typisch naar een HC-KFS43 of vergelijkbare laag-traagheids kleine capaciteit motor uit een latere serie die overeenkomt met de nieuwe versterkergeneratie.

De batterij voor de absolute positieback-up — als het systeem de absolute encoder-modus gebruikt — bevindt zich in de MR-J2 versterker, niet in de motor.

HA-FF Serie Capaciteit Overzicht

Alle modellen in het bereik delen de 3.000 tpm nominale snelheid en de laag-traagheids, kleine capaciteit ontwerpfilosofie.

De HA-FF33 bevindt zich in het midden van het capaciteitsbereik, met dezelfde IP54-classificatie als de 050W, 400W en 600W units. (De 100W en 200W modellen hebben IP44 in plaats van IP54 — een detail dat de moeite waard is om te controleren wanneer de motor wordt gebruikt in omgevingen met incidentele koelmiddelspatten of water.)

Typische Toepassingen

Assemblage en handling van elektronische componenten. Pick-and-place koppen, component tape feeders en bonding stage assen op surface-mount assemblageapparatuur zijn klassieke HA-FF serie toepassingen. De combinatie van lage rotor traagheid — snelle acceleratie — en een compacte fysieke omvang is geschikt voor meerassige assemblage machines waar veel kleine servo-aandrijvingen in een beperkt machinevolume passen.

Halfgeleider wafer handling apparatuur. Wafer transferarmen, magazijnladers en stage-aandrijvingen op halfgeleiderverwerkingsapparatuur gebruiken kleine laag-traagheids servomotoren op 200V in precies het capaciteitsbereik dat de HA-FF33 dekt. De afgedichte constructie op IP54 biedt voldoende bescherming tegen het stof van de procesomgeving en lichte luchtverontreiniging die in deze systemen aanwezig is.

Labelapplicatie en print-and-apply machines. Servo-aangedreven labeldispenser- en applicatorhoofden vereisen nauwkeurige snelheidsynchronisatie met de productielijn, lichte mechanische constructie om de traagheid op de applicatorarm te minimaliseren, en een compacte motorvormfactor.

De HA-FF33C-S5, met zijn connectorinterface en 300W capaciteit, past goed bij dit type toepassing.

Kleine X-Y positionering- en inspectiestages. Coördinatenmeetinrichtingen, optische inspectiesystemen en kleine CNC-bewerkingshulpmiddelen met een lichtgewicht stage-massa gebruiken laag-capaciteit servo-aandrijvingen waarbij de dominante ontwerpcriterium de acceleratieprestatie is in plaats van het continue koppel.

Hulpassen op grotere machines. Niet elke servo-as op een machinegereedschap of verpakkingslijn is een primaire voedings- of vormingsaandrijving.

Gereedschapswisselarmlen, onderdeeluitwerpers, shuttlemechanismen en hulpklemactuators draaien vaak op 200–400W met lichte belastingen. De HA-FF33 kan deze secundaire assen netjes aan binnen zijn IP54-geclassificeerde behuizing.

Veelgestelde Vragen

V1: Wat betekent het "C" achtervoegsel op de HA-FF33C-S5, en is het uitwisselbaar met de standaard HA-FF33?

De "C" duidt op een Cannon-type (MS-type ronde) connector voor de motorvoeding, in plaats van de losse draden op de standaard HA-FF33. De elektrische en prestatiespecificaties zijn identiek — 300W, 2,9 Nm nominaal koppel, 3.000 tpm.

Ze zijn niet fysiek uitwisselbaar zonder kabelaanpassing, omdat de standaard motor eindigt in kale draden terwijl de C-variant eindigt in een bijpassende ronde connectorbehuizing. Zorg ervoor dat uw voedingskabelassemblage de juiste bijpassende connector gebruikt voor de C-variant voordat u bestelt.

V2: Wat duidt de "-S5" speciale specificatie aan, en kan een standaard HA-FF33C als substituut dienen?

De -S5 is een fabrieksmatige speciale specificatie die een wijziging van de standaard motor definieert — vaak een schachtafmeting, kabelgeleiding of montagekenmerk gespecificeerd door een OEM-klant. De basis motorprestaties blijven ongewijzigd.

Of een standaard HA-FF33C kan worden vervangen, hangt volledig af van wat de -S5 wijziging daadwerkelijk specificeert.

Zonder de S5 specificatieblad van Mitsubishi te raadplegen, loopt vervanging het risico op een fysieke pasvorm of configuratie mismatch. Match het volledige onderdeelnummer voor directe vervanging.

V3: Welke versterker is compatibel met de HA-FF33C-S5?

De HA-FF33C-serie wordt gekoppeld aan de MR-J2-40 klasse versterker — het 400W capaciteit eerste generatie MR-J2 platform. De MR-J2-40A is de algemene analoge/puls interface variant; de MR-J2-40CT ondersteunt CC-Link positionering.

De HA-FF serie encoder is niet compatibel met MR-J2S, MR-J3 of MR-J4 versterkers. Deze motoren behoren tot de pre-J2S generatie en vereisen het originele MR-J2 versterkerplatform.

V4: Wat is de IP54 beschermingsgraad, en is deze voldoende voor koelmiddelomgevingen?

IP54 betekent dat de motor beschermd is tegen stofindringing voldoende om schadelijke afzettingen te voorkomen (niet volledig stofdicht) en tegen water dat vanuit elke richting wordt gespat. Het is voldoende voor industriële binnenomgevingen met incidentele koelmiddelspatten of lichte mist. Het is niet geschikt voor directe koelmiddelstralen of onderdompeling.

In omgevingen met zwaar koelmiddel of reinigingsroutines, controleer of IP54 voldoende is of dat een motor met een hogere classificatie nodig is.

De HA-FF13 en HA-FF23 varianten hebben slechts IP44 — de IP54-classificatie van de HA-FF33 is iets robuuster binnen de familie.

V5: De HA-FF serie is niet meer in productie. Waar kan de HA-FF33C-S5 nog worden verkregen?

De gehele HA-FF serie is door Mitsubishi stopgezet, maar de HA-FF33C-S5 blijft beschikbaar via industriële automatiserings surplus dealers en gecertificeerde revisiewerkplaatsen die gespecialiseerd zijn in Mitsubishi servo componenten. Gereviseerde units — waarbij de motor is gedemonteerd, lagers zijn vervangen, de encoder is gecontroleerd en onder belasting is getest — zijn een haalbare optie voor het onderhouden van bestaande machines.

Voor nieuwe machineontwerpen of grote machine-overhalingen, raadt Mitsubishi aan om over te stappen op huidige generatie laag-traagheids motoren zoals de HG-KN of HC-KFS serie met compatibele MR-J4 of MR-JE versterkers.
