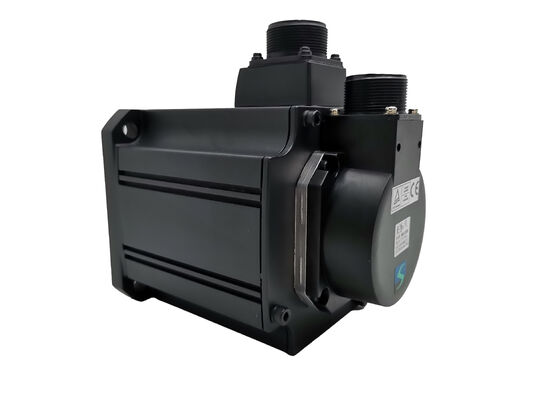

Mitsubishi HC-SFS52BG1 Servomotor — 500W | Elektromagnetische Rem | G1 Algemene Industriële Tandwielkast | 17-Bit Absolute Encoder | MELSERVO J2S

Er is een brede klasse van industriële servotoepassingen die zich bevindt tussen twee extremen — te veeleisend voor een kale motor, en te kostengevoelig of mechanisch tolerant om een precisie-tandwielkast te rechtvaardigen. Transportbandaandrijvingen, palletiseerassen, materiaaloverdrachtseenheden, draaitafels met gematigde toleranties, horizontale kogelomloopspillen onder aanzienlijke wrijvingsbelastingen. Hiervoor is wat nodig is eenvoudig: tandwielreductie om het koppel te vermenigvuldigen, een rem om de positie in rust te houden, en absolute encoder-feedback om het homing te elimineren. De Mitsubishi HC-SFS52BG1 dekt alle drie in één fabrieksassemblage — 500W medium-traagheids HC-SFS motor, veergeladen elektromagnetische rem, en G1 algemene industriële flensuitvoer-tandwielkast.

Specificaties

De G1 Algemene Industriële Tandwielkast — Juiste maat voor de Toepassing

De HC-SFS tandwielkastlijn van Mitsubishi is grofweg verdeeld in twee categorieën: G1/G2 algemene industriële typen en G1H/G2H precisie-typen. Het onderscheid gaat niet over kwaliteit — het gaat erom wat de toepassing werkelijk nodig heeft.

Het G1 algemene industriële tandwielkast is gebouwd voor de meerderheid van servo-aangedreven productieapparatuur waar koppelvermenigvuldiging en snelheidsreductie de primaire vereisten zijn, en waar hoekpositietoleranties worden gemeten in tienden van een graad in plaats van boogminuten. Transportbanden, materiaaloverdrachtarmen, pallet-aandrijvingen, geactiveerde armaturen, klemmekanismen, roterende transferstations in assemblagelijnen — deze werken allemaal goed binnen de positioneringscapaciteit van de G1, terwijl ze profiteren van zijn mechanische robuustheid en brede beschikbaarheid over opties voor de overbrengingsverhouding.

Het kiezen van G1 boven G1H wanneer G1 voldoende is voor de toepassing, is de juiste technische beslissing. De productie-toleranties van de precisie-tandwielkast voegen kosten toe en worden niet terugverdiend in toepassingen waar tekeningen of proces-toleranties ze niet vereisen. De HC-SFS52BG1 levert de tandwielreductie en rem die de toepassing nodig heeft zonder de precisie-premie.

G1 is flensuitvoer — de tandwielkastuitvoerfase presenteert een vierkant montagevlak voor directe montage met bouten op machineframes, behuizingen van roterende tafels of montagebeugels van transportbandaandrijvingen. Deze flens-vlakinterface positioneert de uitgaande as precies ten opzichte van de machinestructuur zonder dat er secundaire steunpoten of uitlijningsarmaturen nodig zijn.

Beschikbare overbrengingsverhoudingen voor de G1 tandwielkast op het HC-SFS52B-platform zijn onder meer 1/5, 1/9, 1/12, 1/15, 1/20 en 1/25. Bevestig de verhouding uit de originele apparatuurdocumentatie voordat u bestelt — de verhouding is ingebed in de configuratie van de specifieke assemblage en moet overeenkomen met de originele installatie.

Koppelvermenigvuldiging: Wat tandwielreductie daadwerkelijk levert

Het nominale koppel van de HC-SFS52 motor van 2,39 Nm is zijn basiscapaciteit bij 2.000 tpm op de motoras. Voeg de G1 tandwielkast toe en het beeld verandert aanzienlijk.

Bij een 1/20 verhouding wordt die 2,39 Nm ongeveer 47,8 Nm continu aan de uitgaande as van de tandwielkast — van een 500W motorlichaam in een 130 mm flens. De motor werkt nog steeds op zijn ontwerppunt; de tandwielkast zet snelheid om in kracht. Piekkoppel volgt dezelfde vermenigvuldiging: de maximale 7,16 Nm van de motor wordt ongeveer 143 Nm instantane piek bij 1/20, wat aanzienlijke acceleratiekracht biedt voor traagheids-geëvenaarde belastingen tijdens positioneringsbewegingen.

Dit koppelbereik dekt een brede band van reële industriële belastingen die anders een grotere, zwaardere en duurdere directe servo-aandrijving zouden vereisen. De HC-SFS52BG1 houdt de motorklasse compact en kosteneffectief, terwijl het effectieve werkbereik wordt uitgebreid naar gebieden die een kale 500W motor niet kan bereiken.

Elektromagnetische rem: Veervergrendeld, Elektrisch Ontgrendeld

De B-aanduiding op de HC-SFS52BG1 betekent dat een veergeladen, uitschakelbare elektromagnetische rem is geïntegreerd in het motorlichaam tussen de statorbehuizing en de tandwielkastassemblage. De bedrijfslogica is eenvoudig en inherent veilig:

Pas 24V DC toe op de remspoel → veer wordt samengedrukt → as draait vrij → servo werkt normaal.

Verwijder de spanning om welke reden dan ook → veer grijpt opnieuw aan → as vergrendelt mechanisch.

De fail-safe aard van dit ontwerp is waarom het standaard is in verticale assen, hellende assen en door zwaartekracht belaste toepassingen. De as houdt de positie standaard vast. Vasthouden vereist geen servostroom, geen controlleractiviteit, geen versterkervermogen. Een machine die midden in een cyclus stroom verliest — of het nu door een geplande uitschakeling, een uitgeschakelde stroomonderbreker of een noodstop is — blijft waar hij gestopt is.

Met de G1 tandwielkast in het systeem wordt het remkoppel aan de uitgang ook vermenigvuldigd met de overbrengingsverhouding, hetzelfde als het aandrijfkoppel. De rem houdt niet alleen de motoras vast; het houdt de tandwielkastuitgang tegen de volledige gereflecteerde belasting die erop werkt.

Elektrische opmerking: de remspoel vereist een speciale 24V DC voeding die rechtstreeks op de remconnector van de motor is aangesloten — gescheiden van de voedingsrails van de servoversterker. De MR-J2S versterker voedt de rem niet. Dit circuit moet worden ontworpen in de elektrische kast van de machine met geschikte contactorlogica voor gecontroleerde timing van rembevestiging en -ontgrendeling.

17-Bit Absolute Encoder — Het Homing Probleem Opgelost

Elke keer dat een machine met incrementele encoders wordt ingeschakeld, weet hij niet waar hij is. Referentie-teruggave — een zorgvuldige, snelheidsbeperkte homing-sequentie die elke as naar een referentiekiezer stuurt — moet worden voltooid voordat de productie kan beginnen. Op een machine met meerdere assen kan die routine enkele minuten productietijd per shift, per onderhoudsstop, per stroomcyclus in beslag nemen.

De 17-bit absolute encoder van de HC-SFS52BG1 elimineert dit volledig. Met 131.072 posities per motorasomwenteling over het volledige meeromwentelingsbereik, met positiegegevens die behouden blijven tijdens uitschakeling door de A6BAT back-upbatterij in de servoversterker, weet de machine zijn positie op het moment dat de stroom wordt ingeschakeld. De productie start onmiddellijk.

Voor machines die deze motor gebruiken op regelmatig onderhouden assen — waar de rem handmatig wordt ontgrendeld tijdens onderhoud en de uitgaande as kan worden verplaatst — is het behoud van de absolute positie even waardevol op de weg terug, ter bevestiging dat de as zich op zijn bekende positie bevindt voordat de eerste geautomatiseerde beweging wordt uitgevoerd.

Versterker Koppeling: MR-J2S-60A / MR-J2S-60B

Het MR-J2S-60A en MR-J2S-60B zijn de juiste servoversterkers voor de HC-SFS52 motorfamilie binnen het MELSERVO J2S-platform.

Het MR-J2S-60A neemt puls-trein commando's (differentiële ontvanger tot 500 kpps, of open-collector tot 200 kpps) van PLC's, motion kaarten of CNC-controllers. Positie-, snelheids- en koppelregelmodi zijn allemaal beschikbaar. De RS-232C/RS-422 interface ondersteunt MR Configurator setup software op Windows voor parameterbeheer, real-time monitoring en auto-tuning.

Het MR-J2S-60B maakt verbinding met het SSCNET seriële netwerk van Mitsubishi, en koppelt met motion controllers in gesynchroniseerde systemen met meerdere assen. SSCNET distribueert positiecommando's naar alle aangesloten assen op een gedeelde snelle communicatiebus, waardoor elektronische tandwieloverbrenging, interpolatie en gecoördineerde beweging van meerdere assen mogelijk is zonder as-voor-as puls-trein bedrading vanaf de controller.

De motor-, tandwielkast- en remassemblage is identiek, ongeacht welke versterker wordt gebruikt. De keuze van de versterker wordt bepaald door het type hostcontroller.

Toepassingen

De combinatie van functies van de HC-SFS52BG1 — door tandwielen vermenigvuldigd koppel, fail-safe rem, absolute positie-feedback, en IP65 motorbeveiliging — past bij een goed gedefinieerde reeks machines:

Geautomatiseerde pallet- en werkstukoverdracht — horizontale servo-aangedreven transferassen waarbij de massa van de lading door tandwielen vermenigvuldigd koppel vereist, en waar de rem de overgedragen lading bij elk station vasthoudt terwijl werk wordt uitgevoerd. Absolute encoder betekent dat de machine direct bij elke opstart op positie is.

Draaitafel- en indexeringstafel-aandrijvingen — stappen door een vast aantal stations in assemblage- of testapparatuur. De G1 algemene industriële tandwielkast past goed bij index-toleranties in het bereik van een tiende van een graad, typisch voor de afstand tussen assemblagestations.

Verticale materiaalhef- en hanteringsassen — de veergeladen rem voorkomt dat de lading valt bij elke stroomonderbreking; door tandwielen vermenigvuldigd koppel behandelt de hefkrachtvereiste; de IP65 motorbehuizing tolereert de omgeving.

Klemmende en armatuur-activerende mechanismen — servo-aangedreven klemmen en bankschroeven profiteren van tandwielkoppelvermenigvuldiging voor kleefkracht en de rem voor het vasthouden zonder continue servostroom wanneer geklemd.

Transportband- en invoeraandrijfasen op verpakkingsapparatuur — servo-aandrijvingen met gematigde precisie waarbij cyclische doorvoer en mechanische betrouwbaarheid over lange productieruns de waarde bepalen, en waar de G1 algemene tandwielkast kosteneffectieve koppelvermenigvuldiging biedt zonder de precisie-premie van de hoogwaardige tandwielkastspecificatie.

HC-SFS52 Configuratie Referentie

Alle varianten delen hetzelfde 500W, 17-bit encoder, oliekeerring, IP65, 130x130mm platform. De HC-SFS52BG1 is de juiste keuze wanneer zowel een elektromagnetische rem als een algemene industriële precisie-tandwielkast vereist zijn, zonder de met speling-gecontroleerde G1H specificatie.

Veelgestelde vragen

V1: Wat is het verschil tussen de HC-SFS52BG1 en HC-SFS52BG1H?

Beide zijn in de fabriek geassembleerde HC-SFS52 motoren met elektromagnetische rem en tandwielkast. Het verschil zit in de precisie van de tandwielkast: de G1 is het algemene industriële type geschikt voor toepassingen met standaard positioneringstolerantievereisten; de G1H is de precisie-variant met strakkere spelingcontrole voor toepassingen waar de hoeknauwkeurigheid van de uitgaande as binnen fijnere grenzen moet worden gehouden, zoals precisie-indexeringstabellen of aandrijvingen voor gereedschapshoeken. Als de positioneringstoleranties van de toepassing geen verminderde speling vereisen, is de G1 de juiste — en kosteneffectievere — keuze.

V2: Welke versterker werkt met de HC-SFS52BG1, en voedt de versterker de rem?

De HC-SFS52BG1 is compatibel met de MR-J2S-60A (analoge/puls-trein interface) en MR-J2S-60B (SSCNET netwerkinterface). De elektromagnetische rem vereist een aparte 24V DC voeding die op de remconnector van de motor is aangesloten — de servoversterker levert geen stroom aan de remspoel. Dit 24V circuit en zijn besturingslogica moeten afzonderlijk worden opgenomen in het elektrische ontwerp van de machine.

V3: Welke overbrengingsverhoudingen zijn beschikbaar voor de HC-SFS52BG1?

De G1 tandwielkast voor de HC-SFS52B motor wordt aangeboden in verhoudingen zoals 1/5, 1/9, 1/12, 1/15, 1/20 en 1/25. Elke verhouding is een aparte assemblageconfiguratie. Bij het vervangen van een bestaande unit, bevestig altijd de overbrengingsverhouding uit de originele machine-documentatie of het typeplaatje van de tandwielkast — niet alleen het basis onderdeelnummer. Het monteren van de verkeerde verhouding zal leiden tot onjuiste uitgangssnelheid en koppel.

V4: Heeft de 17-bit encoder een batterij nodig, en wat gebeurt er zonder?

Ja. De absolute encoder behoudt de positiegegevens over meerdere omwentelingen tijdens uitschakeling alleen wanneer een Mitsubishi A6BAT lithiumbatterij is geïnstalleerd in de batterijhouder van de servoversterker. Met de batterij geïnstalleerd en in werkende staat, wordt de positie onbeperkt behouden tijdens uitschakelingen. Zonder deze gaat de positie-informatie verloren zodra de stroom wordt verwijderd, en moet de as een referentie-teruggave homing-cyclus voltooien voordat de productie kan hervatten bij de volgende opstart.

V5: Wat is de IP-classificatie van het tandwielkastgedeelte versus het motorlichaam?

Het motorlichaam is IP65 — volledig afgedicht tegen stof, bestand tegen waterstralen vanuit elke richting. Het tandwielkastgedeelte is IP44 — beschermd tegen vaste deeltjes groter dan 1 mm diameter en spatwater, maar niet tegen aanhoudende waterstralen of koelmiddelflow. In machinegereedschapomgevingen waar koelmiddelspray de tandwielkastbehuizing bereikt, moet een beschermende deflector of schild worden opgenomen in het installatieontwerp.
