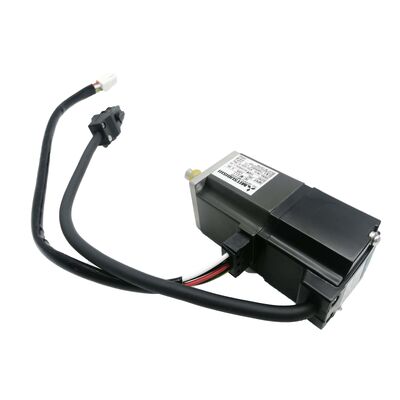

Mitsubishi HC-MF73B (HCMF73B) — 750W AC Servomotor met Elektromagnetische Rem, Rechte As, 3000 tpm, MELSERVO J2 Serie

Productoverzicht

Onderdeelnummer: HC-MF73B

Ook Gezocht Als: HCMF73B, HC MF 73B, HC-MF-73B

Serie: Mitsubishi MELSERVO HC-MF (J2 Generatie)

Classificatie: AC Borstelloze Servomotor met Ultra-Lage Traagheid — 750 W, 200V klasse, 3000 tpm, Rechte As, Veer-geactiveerde Elektromagnetische Rem

De HC-MF73B in zijn Generatie Begrijpen

De Mitsubishi HC-MF73B behoort tot het eerste generatie MELSERVO-J2 platform — de HC-MF serie —, dat is ontworpen rond een specifieke prestatiefilosofie die het onderscheidt van de families met gemiddelde traagheid, de HC-SF en HC-SFS. De naam HC-MF verklaart de ontwerpintentie: ultra-lage traagheid, kleine capaciteit. Alles aan de rotor geometrie, de wikkelconfiguratie en de massaverdeling is geoptimaliseerd om het traagheidsmoment van de rotor zo klein mogelijk te maken ten opzichte van de beschikbare koppeloutput.

Met 750W is dit de grootste motor in het HC-MF bereik. Hij produceert 2,4 Nm continu bij 3.000 tpm en 7,2 Nm op aanvraag voor de acceleratie- en deceleratiefasen van elke beweging. De elektromagnetische rem — toegevoegd door de "B"-suffix — is een veer-geactiveerd, elektrisch ontgrendeld houdapparaat dat mechanisch inschakelt wanneer 24V DC van de spoel wordt verwijderd.

Twee zaken zijn belangrijk om duidelijk vast te stellen bij het inkopen of specificeren van de HC-MF73B. Ten eerste, het is een J2 (eerste generatie) motor, geen J2-Super. Het encoderprotocol is niet compatibel met MR-J2S-versterkers zonder adapter, en het is niet dezelfde motor als de HC-MFS73B (het J2-Super equivalent met een 17-bits encoder en IP55-classificatie). Ten tweede, de IP44-beschermingsgraad op deze serie is lager dan de IP55/IP65 van latere HC-KFS en HC-SFS motoren — een detail dat ertoe doet voor de beoordeling van de installatieomgeving.

Technische Specificaties

Ultra-Lage Traagheid: Wat het Betekent en Wie het Nodig Heeft

Het ontwerpkenmerk dat de gehele HC-MF serie — en de HC-MF73B in het bijzonder — definieert, is de rotor traagheid. Motoren met ultra-lage traagheid bereiken hun kenmerkende eigenschap door de massa van de rotor te minimaliseren en deze dicht bij de as te concentreren. Het resultaat is een motor die zeer snel van snelheid kan veranderen met een kleine koppelimpuls, en waarbij de aangedreven last de traagheidbalans van de as domineert.

Waarom is dit belangrijk? Elke servas moet de gecombineerde traagheid van de motorrotor, de koppeling en de last accelereren en decelereren. Wanneer de eigen rotor traagheid van de motor groot is ten opzichte van de last, wordt een aanzienlijk deel van het koppelvermogen van de motor verbruikt door simpelweg de motor zelf te accelereren. Voor assen met een hoge cyclussnelheid — pick-and-place mechanismen die honderden korte bewegingen per minuut voltooien, indexerende assen die zeer korte periodes tussen bewegingen stil staan, scan- en volgassen die continu van richting veranderen — beperkt dit interne koppelverbruik direct hoe snel de as kan cycleren.

Een motor met ultra-lage traagheid zoals de HC-MF73B houdt de bijdrage van de rotor aan de traagheidbalans minimaal. Het beschikbare koppel — 7,2 Nm piek — gaat voornamelijk naar het accelereren van de last in plaats van de motor zelf. Voor de toepassingen waarvoor de HC-MF serie is ontworpen, vertaalt dit kenmerk zich direct in kortere cyclustijden, nauwkeurigere positiecontrole tijdens snelle bewegingen en betere dynamische tracking van snelheids profielen.

De 2,4 Nm continue classificatie definieert het aanhoudende koppelvermogen. Motoren met ultra-lage traagheid bereiken hun lage rotor traagheid deels door een compacte rotor geometrie, die de continue koppel classificatie neigt te verminderen in vergelijking met een motor van vergelijkbare fysieke grootte en gewicht met een andere ontwerpfilosofie. De HC-MF73B is geen motor voor assen onder aanhoudende zware belasting — het is een motor voor assen die snel cycleren met lichte tot matige belastingskoppel vereisten.

De Rem bij 750W: Toepassing en Veiligheid

De veer-geactiveerde rem op de HC-MF73B volgt hetzelfde ontwerp principe als elke correct gespecificeerde servomotor houdrem: de spoel moet actief worden bekrachtigd met 24V DC om de as vrij te laten roteren. Verwijder die spanning — om welke reden dan ook — en de veer sluit de remschijf onmiddellijk tegen het wrijvingsoppervlak.

Bij 750W en 2,4 Nm nominaal koppel, bedient de HC-MF73B assen in een specifieke capaciteitsklasse. De motoren in deze klasse die remmen nodig hebben, zijn doorgaans verticale assen op compacte geautomatiseerde assemblageapparatuur, robotgewrichtaandrijvingen met een zwaartekrachtcomponent, verticale transferglijbanen op kleine bewerkings- en inspectiestations, en lichte hefmechanismen op verpakkings- en elektronicafabricageapparatuur. Deze toepassingen delen een gemeenschappelijk kenmerk: de lastmassa is bescheiden, maar de zwaartekracht op de as is reëel, en deze zou beweging veroorzaken als de servostroom zou worden onderbroken.

De veer-geactiveerde rem biedt dezelfde fail-safe garantie bij 750W als bij veel grotere motoren: noodstop verwijdert paneelvoeding, rem sluit. Versterkerfout activeert de hoofdschakelaar, rem sluit. Geplande servo-uit aan het einde van de cyclus, rem sluit. Ongeplande netonderbreking op elk moment, rem sluit. De veer doet zijn werk zonder afhankelijk te zijn van een actief systeem dat functioneel is.

24V DC rembedrading. De remspoel vereist een aparte 24V DC voeding in het machinepaneel — gescheiden van de stuurvoeding van de versterker. Een relais met geschikte overspanningsbeveiliging (flyback diode over een DC spoel) moet worden opgenomen. De MBR-uitgang van de MR-J2-70 beheert de remsequencing ten opzichte van de servo-enable wanneer correct bedraad. Bevestig altijd dat de servo-vergrendeling is ingesteld voordat de rem wordt ontgrendeld bij het opstarten, en breng de as altijd tot stilstand voordat de rem wordt ingeschakeld aan het einde van een beweging.

HC-MF73B en HC-MFS73B: Verduidelijking van het Generatieverschil

De meest voorkomende inkoopfout met deze motor is het verwarren ervan met zijn J2-Super opvolger. De HC-MF73B en HC-MFS73B zien er op papier vergelijkbaar uit — beide zijn 750W, 3000 tpm, veer-geactiveerde rem, 80 × 80 mm flensmotoren. In elke betekenisvolle fysieke en functionele specificatie verschillen ze op manieren die de compatibiliteit van de versterker beïnvloeden.

Het koppel en de mechanische afmetingen zijn hetzelfde. De encoder generatie en de compatibiliteit van de versterker zijn volledig verschillend. Een MR-J2S-70 versterker kan de encoder van de HC-MF73B niet lezen — deze zal een communicatiefout van de encoder produceren. Omgekeerd, een MR-J2-70 versterker kan de 17-bits encoder van de HC-MFS73B niet lezen. Het matchen van de motor generatie met de versterker generatie is de niet-onderhandelbare regel bij het inkopen van vervangingen voor beide motoren.

Voor een machine waarvan is vastgesteld dat deze een eerste generatie MR-J2-70 versterker gebruikt, is de HC-MF73B de juiste motor met rem. Voor een machine die een MR-J2S-70 gebruikt, is de juiste motor met rem de HC-MFS73B.

IP44: Wat het Dekt en Waar het Tekortschiet

De IP44-beschermingsgraad van de HC-MF73B is het waard om precies te begrijpen, omdat deze verschilt van de classificaties op latere Mitsubishi servomotoren.

IP44 betekent: bescherming tegen vaste objecten groter dan 1 mm (gereedschap, draden, kleine insecten — maar geen fijn stof in grote hoeveelheden), en bescherming tegen water dat vanuit elke richting wordt gespat. Dit is een basis industriële binnen classificatie. Het is voldoende voor schone assemblage machineomgevingen, elektronicafabricagevloeren en algemene binnenautomatisering zonder significante blootstelling aan koelmiddel, oliedamp of reiniging.

Het is niet voldoende voor machinegereedschap snijzones waar koelmiddelspray de motorbehuizing bereikt, voedselverwerkende omgevingen met periodieke reinigingsoperaties, of buiteninstallaties. Voor die omgevingen is een motor met IP55 (HC-MFS73B) of IP65 (HC-SFS serie) bescherming vereist.

Praktisch gesproken betekent de IP44-classificatie dat de HC-MF73B is ontworpen voor en behoort tot dezelfde machineomgevingen als de HA-FF serie motoren waarmee hij is ontworpen: assemblageautomatisering, elektronicafabricage, halfgeleiderhandling en vergelijkbare schone binnenomgevingen. Als de bestaande machine HC-MF73B motoren heeft draaien zonder vochtgerelateerde problemen, valt de vervangingsomgeving duidelijk binnen het IP44-bereik.

Compatibele Versterkers

De HC-MF73B wordt gekoppeld aan de MR-J2-70 versterkerfamilie — het 750W capaciteit eerste generatie MELSERVO-J2 platform. Drie varianten dekken de belangrijkste besturingsarchitecturen:

MR-J2-70A is de algemene pulse-train en analoge interface versterker. Hij accepteert pulse-train positiecommando's van CNC-controllers en PLC's, en analoge snelheids- en koppelreferenties. Positie-, snelheids- en koppelregelmodi zijn allemaal beschikbaar. De standaardkeuze voor hulpassen van machinegereedschappen en algemene automatiseringsapplicaties waarbij de commando bron een externe controller is.

MR-J2-70B maakt verbinding met Mitsubishi A-serie en Q-serie motion controllers via de SSCNET seriële bus. Voor machines met meerdere assen waarbij de HC-MF73B as moet coördineren met andere assen onder een motion controller, biedt de SSCNET interface de real-time as koppeling die nodig is voor gecoördineerde beweging.

MR-J2-70CT is de CC-Link-compatibele positioneringsvariant, met ingebouwde positioneringsfuncties toegankelijk via CC-Link netwerkcommando. Voor standalone positioneringsassen op CC-Link netwerksystemen.

Kritieke compatibiliteitsopmerking. De HC-MF73B gebruikt een J2-generatie seriële encoder protocol. Deze motor is niet compatibel met MR-J2S-70 versterkers (J2-Super generatie), die het 17-bit J2-Super encoder protocol verwachten en onmiddellijk bij het opstarten een fout zullen geven als ze worden aangesloten op een J2-generatie motor. Hij is ook niet compatibel met MR-J3 of MR-J4 versterkers. De motor vereist een eerste generatie MR-J2-70 versterker van het juiste interface type.

HC-MF 3000 tpm Familie: De 73B aan de Top

De HC-MF73B is de grootste motor met rem in het HC-MF ultra-lage traagheid bereik en de top van de J2-generatie kleine capaciteit motorfamilie. De consistente 3:1 piek-tot-continue koppelverhouding over alle HC-MF modellen is duidelijk in de tabel. Alle modellen delen dezelfde ultra-lage traagheid ontwerpfilosofie en hetzelfde J2 encoder protocol.

Typische Toepassingen

Verticale Z-as aandrijvingen op compacte assemblage- en inspectiemachines. Kleine CNC boorkoppen, Z-as aandrijvingen op compacte visuele inspectiestations, en verticale positioneringsglijbanen op elektronische assemblageapparatuur waar de lastmassa bescheiden is, maar de zwaartekrachtcomponent positieve mechanische holding vereist bij servo-uit. De ultra-lage traagheid van de HC-MF73B maakt de snelle acceleratie en deceleratie mogelijk die deze toepassingen met hoge cyclussnelheid vereisen; de veer-geactiveerde rem houdt de verticale as veilig bij elke stop.

Robotarm gewrichtaandrijvingen met zwaartekrachtlast. Secundaire gewrichten op kleine SCARA robots, elleboog- en polsaandrijvingen op lichte gelede armen, en verticale bewegingscomponenten op Cartesiaanse robotsystemen. De combinatie van ultra-lage traagheid voor responsieve gewrichtscontrole en veer-geactiveerde rem voor fail-safe holding is geschikt voor deze gewrichtstoepassingen waarbij de robotarm houding bij servo-uit mechanisch moet worden gehandhaafd.

Verticale transfer- en hefglijbanen op halfgeleider- en elektronicaapparatuur. Wafelhandling liften, component pick-up koppen met verticale beweging, en substraat handling Z-assen op halfgeleider- en flat panel display fabricageapparatuur. Deze mechanismen cycleren herhaaldelijk tussen gedefinieerde verticale posities, dragen lichte lasten, en moeten de positie mechanisch vasthouden wanneer de servo is uitgeschakeld of in noodstop staat.

Hoge-cyclus indexerende assen met verticale oriëntatie. Geïndexeerde draaitafels op verticale vlakken, gekantelde transfermechanismen, en hoekindexerende aandrijvingen waarbij de asoriëntatie een zwaartekrachtkoppelcomponent creëert bij stilstandposities. De ultra-lage traagheid maakt snelle indexbewegingen mogelijk; de rem houdt mechanisch vast bij elke station tijdens de stilstandfase zonder servovoeding.

Hulp verticale assen op verpakkings- en etiketteermachines. Verticale productpositioneringsaandrijvingen, applicator kop Z-assen, en vulkop hoogteverstelmechanismen op verpakkingsapparatuur waarbij de verticale as op een gedefinieerde hoogte moet worden gehouden tijdens de productiecyclus en betrouwbaar moet terugkeren naar een veilige positie bij machine stop.

Veelgestelde Vragen

V1: Wat is het verschil tussen de HC-MF73B en de HC-MFS73B?

Beide zijn 750W, 3000 tpm, 80 × 80 mm flensmotoren met veer-geactiveerde remmen en identieke koppel specificaties (2,4 Nm nominaal, 7,2 Nm piek). Het cruciale verschil is de encoder generatie en de compatibele versterker. De HC-MF73B is een J2 (eerste generatie) motor met een oudere seriële encoder, alleen compatibel met MR-J2-70 versterkers. De HC-MFS73B is een J2-Super motor met een 17-bits encoder (131.072 ppr) en IP55 bescherming, alleen compatibel met MR-J2S-70 versterkers. Ze kunnen niet worden verwisseld zonder ook de versterker te vervangen. Match de motor generatie met de versterker generatie op de machine.

V2: Kan de HC-MF73B worden gebruikt met een MR-J2S-70 versterker?

Nee. De J2-generatie seriële encoder van de HC-MF73B is incompatibel met de MR-J2S-70 versterker, die het 17-bits J2-Super protocol verwacht. Het aansluiten van de HC-MF73B op een MR-J2S-70 zal een communicatiefout van de encoder veroorzaken bij het opstarten. De juiste motor voor een MR-J2S-70 versterker is de HC-MFS73B. De juiste versterker voor de HC-MF73B is de MR-J2-70 (A, B, of CT variant afhankelijk van de besturingsinterface).

V3: Wat betekent de IP44 classificatie, en is deze voldoende voor mijn installatie?

IP44 biedt bescherming tegen vaste deeltjes groter dan 1 mm en tegen water dat vanuit elke richting wordt gespat. Het is geschikt voor schone binnenomgevingen — assemblage machines, elektronica fabricage, algemene automatisering — zonder significante koelmiddelspray, oliedamp of reinigingsblootstelling. Het is niet voldoende voor machinegereedschap snijzones met koelmiddel, voedselverwerkende reinigingsomgevingen, of buiteninstallaties. Als de bestaande machine HC-MF73B motoren heeft draaien zonder vochtproblemen, valt de omgeving binnen de IP44 classificatie.

V4: Is de encoder op de HC-MF73B een absolute encoder, en hoe gaat deze om met stroomuitval?

De HC-MF serie gebruikt een seriële absolute encoder — de motor behoudt de absolute positie door stroomuitval heen. Dit is echter de eerste generatie J2 absolute encoder, die anders werkt dan het 17-bits J2-Super absolute systeem. De back-up batterij voor de absolute positie teller bevindt zich in de MR-J2-70 servo versterker, niet in de motor. Vervang de batterij wanneer de versterker een laag-batterij alarm weergeeft. In tegenstelling tot J2-Super systemen waarbij de batterij de bekende A6BAT is, verifieer het specifieke batterijtype voor uw MR-J2-70 versterker model met de MR-J2 instructiehandleiding.

V5: De HC-MF73B is uit productie. Wat zijn de inkoop- en migratieopties?

De HC-MF73B blijft beschikbaar via industriële automatiserings surplus dealers en gespecialiseerde Mitsubishi servo reparatie- en revisiediensten als geteste eenheden. Voor machines die gebonden zijn aan eerste generatie MR-J2-70 hardware, is inkoop van surplus de praktische onderhoudsroute. Voor machines die worden geüpgraded naar huidige platforms, is het functionele huidige generatie equivalent de HG-MR73B (MR-J4 serie, 750W, 3000 tpm, veer-geactiveerde rem, 22-bits encoder, 80 × 80 mm flens, IP65) gekoppeld aan een MR-J4-70 versterker. Zowel motor als versterker moeten samen worden vervangen, en de IP65 classificatie van de HG-MR73B is een verbetering ten opzichte van de IP44 van de HC-MF73B.
