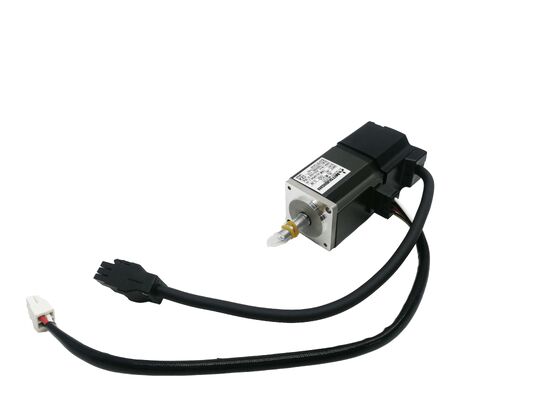

Mitsubishi HC-MFS73-S23 AC Servomotor — 750W Ultra-lage Traagheid MELSERVO J2S | SMT & Hoge-frequentie Automatisering | Nieuw in Doos

Wanneer een servas duizenden positioneringscycli per uur moet uitvoeren zonder nauwkeurigheid, thermische stabiliteit of dynamische respons te verliezen, komt de motorselectie neer op één kenmerk boven alle andere: de rotor traagheid. De Mitsubishi HC-MFS73-S23 is het 750W lid van de HC-MFS ultra-lage traagheid familie — een speciale schachtvariant van de HC-MFS73 die zich heeft gevestigd als een bewezen oplossing in SMT pick-and-place machines (inclusief de Panasonic CM202) en snelle automatiseringsapparatuur waar de motor gelijke tred moet houden met veeleisende cyclustijden, van begin tot eind, ploeg na ploeg. Nieuw in doos, op voorraad, klaar voor snelle levering.

Technische Specificaties

De -S23 Speciale Schacht — Wat het Betekent voor de Machine

De suffix -S23 op deze motor geeft een speciale schachtconfiguratie aan, vervaardigd volgens een specifiek dimensionaal profiel dat verschilt van de standaard rechte schacht (HC-MFS73) of spiebaan schacht (HC-MFS73K) varianten. Speciale schachtmotoren worden door Mitsubishi geproduceerd om te voldoen aan de precieze schachtinterfacevereisten van OEM-apparatuurfabrikanten — in dit geval, met name de X-as aandrijving op de Panasonic CM202 SMT pick-and-place machine, waar de schacht een specifieke koppeling of aandrijfinterface in de positioneringskopassemblage van de machine moet aangrijpen.

Dit is praktisch belangrijk: als u een vervanging zoekt voor een defecte HC-MFS73-S23 die al is geïnstalleerd in een CM202 of vergelijkbare apparatuur, is de -S23 schacht de juiste specificatie. Een standaard HC-MFS73 met een rechte schacht past niet op dezelfde koppelingsinterface en kan geen directe plug-and-play vervanging zijn zonder mechanische aanpassing.

750W bij 3.000 tpm — Het Prestatieprofiel

De HC-MFS73 staat aan de top van het HC-MFS ultra-lage traagheid bereik en levert 2,4 Nm nominaal koppel bij 3.000 tpm voor een continu vermogen van 750W. Het piekkoppelplafond van 7,2 Nm — driemaal nominaal — biedt de acceleratieruimte om scherpe, snelle bewegingsprofielen herhaaldelijk uit te voeren zonder dat de motor in een thermisch beperkt regime terechtkomt.

Bij een maximale snelheid van 4.500 tpm biedt de motor een bruikbaar snelheidsbereik ruim boven nominaal dat de overtoerfases in trapezoidale en S-curve bewegingsprofielen opvangt. Voor SMT en assemblageautomatisering waarbij het bewegingsprofiel snelle acceleratie naar topsnelheid, een kort segment met constante snelheid en even snelle deceleratie tot stilstand omvat — honderden keren per minuut herhaald — is de combinatie van ultra-lage traagheid en een plafond van 4.500 tpm direct mogelijk.

De 80 × 80 mm flens is de grootste in de HC-MFS familie, wat de positie van de motor als het krachtigste lid van deze ultra-lage traagheid serie weerspiegelt.

Waarom Ultra-lage Traagheid Hoge-cyclus Toepassingen Verandert

Traagheid is de weerstand van de motor tegen veranderingen in rotatiesnelheid. Een motor met lage rotor traagheid versnelt en vertraagt sneller voor hetzelfde toegepaste koppel — wat zich vertaalt in kortere cyclustijden, minder energie per cyclus en minder thermische belasting op de motor tijdens continue hoge-frequentie werking.

In een pick-and-place machine of assemblage-automatiseringsas die honderden bewegingen per minuut uitvoert, kan het verschil tussen een standaard medium-traagheid motor en een ultra-lage traagheid motor zoals de HC-MFS73-S23 bepalen of de machine voldoet aan zijn doorvoerspecificatie. De regelkring van de servo-versterker profiteert ook: lagere traagheid betekent een hogere bereikbare bandbreedte, wat betekent betere storingsonderdrukking en strakkere positiecontrole bij de snelheden die deze toepassing vereist.

17-Bit Absolute Encoder — Geen Homing, 131.072 ppr Resolutie

De ingebouwde encoder levert 131.072 posities per schachtomwenteling via Mitsubishi's snelle seriële feedbackverbinding naar de servo-versterker. Omdat het absoluut is, behoudt het de positiekennis van de schacht bij stroomonderbrekingen — met de back-up batterij geïnstalleerd in de servo-versterker, wordt de multi-turn positiegegevens behouden wanneer de machine wordt uitgeschakeld. Elke opstart hervat met volledige positiebewustzijn, geen referentieretour vereist.

Voor SMT en assemblageapparatuur die regelmatig van stroom wisselt of onmiddellijke asgereedheid vereist na een noodstop, is het elimineren van de homing-sequentie een praktisch operationeel voordeel dat zowel stilstand als cycluskosten vermindert.

Compatibele Servo-versterkers

De HC-MFS73-S23 werkt samen met de MR-J2S-70A (analoge/pulstrein commando) of MR-J2S-70B (SSCNET digitale netwerk commando) servo-versterkers, beide beoordeeld op 750W binnen het MELSERVO J2S platform. Voor multi-as machineontwerpen met Mitsubishi motion controllers maakt de MR-J2S-70B gesynchroniseerde multi-as operatie via SSCNET mogelijk. Voor standalone of PLC-gestuurde asbesturing, de MR-J2S-70A verwerkt pulstrein en analoge snelheids-/koppelcommando's.

Toepassingsomgevingen

Het specifieke schachtprofiel en de prestatiekenmerken van de HC-MFS73-S23 plaatsen het in een goed gedefinieerde toepassingscategorie:

SMT Pick-and-Place Machines — X-as aandrijving op Panasonic CM202 en gerelateerde SMT plaatsingsapparatuur waar de -S23 schacht de fabrieks-gespecificeerde interface is, evenals andere snelle plaatsingskoppen die 750W ultra-lage traagheid prestaties vereisen

Elektronische Component Assemblage — hoge-cyclus as aandrijvingen op IC-invoegapparatuur, connectorassemblagemachines en PCB-handlingsystemen waar doorvoervereisten hoge cyclusfrequentie-eisen stellen aan de servas

Snelle Gantry Systemen — X/Y gantry assen op vision-geleide assemblage- en inspectieapparatuur waar snelle punt-naar-punt beweging met nauwkeurige stabilisatie de primaire prestatievereiste is

Robotica en Handling Apparatuur — schouder- en polsgewrichten op kleine tot middelgrote gelede robots en SCARA-armen waar lage traagheid de dynamische responsiviteit over het gehele werkbereik verbetert

Verpakkings- en Etiketteringsapparatuur — registratieaandrijvingen, doseerassen en labelapplicator positionering waar hoge cyclussnelheden en betrouwbare herhaalbare positionering moeten samengaan met compacte motorafmetingen

Overzicht HC-MFS73 Variant

De HC-MFS73 basis motor omvat verschillende mechanische configuraties voor verschillende installatievereisten:

• HC-MFS73 — standaard rechte schacht, geen rem
• HC-MFS73B — rechte schacht met elektromagnetische rem
• HC-MFS73K — spiebaan schacht
• HC-MFS73BK — spiebaan schacht met elektromagnetische rem
• HC-MFS73-S23 — speciale schacht voor OEM-apparatuur (deze aanbieding)

Alle varianten delen hetzelfde 750W vermogen, 17-bit absolute encoder, IP55 behuizing en 80 × 80 mm flens. De -S23 is de juiste specificatie bij het vervangen van de motor in apparatuur die oorspronkelijk dit exacte onderdeelnummer had.

FAQ

V1: Welke apparatuur gebruikt de HC-MFS73-S23 veelvuldig?

De HC-MFS73-S23 is het meest bekend als de X-as servomotor op de Panasonic CM202 SMT pick-and-place machine. De -S23 speciale schacht past op de specifieke koppelingsinterface die in deze en gerelateerde plaatsingsapparatuur wordt gebruikt. Het verschijnt ook in andere snelle assemblage- en automatiseringssystemen waar Mitsubishi speciale schachtvarianten leverde voor OEM-integratie.

V2: Kan ik de HC-MFS73-S23 vervangen door een standaard HC-MFS73 rechte schacht motor?

Niet direct. Het -S23 speciale schachtprofiel is dimensionaal anders dan de standaard rechte schacht. Een standaard HC-MFS73 zal niet op dezelfde koppelingsinterface passen in apparatuur die is ontworpen voor de -S23 variant zonder mechanische aanpassing. Als u een defecte HC-MFS73-S23 vervangt, is de juiste vervanging een andere HC-MFS73-S23 — niet de standaard schachtversie.

V3: Welke servo-versterker is compatibel met de HC-MFS73-S23?

De juiste versterkers zijn de MR-J2S-70A (analoog of pulstrein commando van een PLC of externe controller) en MR-J2S-70B (SSCNET glasvezelnetwerk voor multi-as Mitsubishi motionsystemen). Beide zijn 750W beoordeeld binnen het MELSERVO J2S platform. De -S23 schachtvariant heeft geen invloed op de compatibiliteit van de versterker — de elektrische interface is identiek aan alle andere HC-MFS73 varianten.

V4: Ondersteunt de HC-MFS73-S23 absolute positiebehoud na uitschakelen?

Ja. De 17-bit encoder is van het absolute type. Met de Mitsubishi A6BAT batterij geïnstalleerd in de servo-versterker, worden de multi-turn positiegegevens behouden wanneer de machine stroom wordt afgesloten. Bij het opstarten zijn alle asposities onmiddellijk beschikbaar — geen homing of referentieretourcyclus is vereist. Dit is een standaardfunctie van de HC-MFS J2S familie, ongeacht de schachtvariant.

V5: Wordt de HC-MFS73-S23 nog geproduceerd, en wat is het equivalent van de huidige generatie?

De HC-MFS serie behoort tot Mitsubishi's MELSERVO J2S generatie, die is opgevolgd door J4 en J5 serie producten. Nieuwe HC-MFS73-S23 units in doos zijn beschikbaar via industriële automatiseringskanalen voor onderhoud en reserveonderdelen. Voor originele apparatuur die dit onderdeelnummer specificeert, blijft het de juiste vervangingsspecificatie. Mitsubishi's huidige generatie equivalent voor nieuwe machineontwerpen zou uit de HG-MR of HG-KR serie (J4) komen, maar die vereisen andere versterkers en mechanische interfaces.
