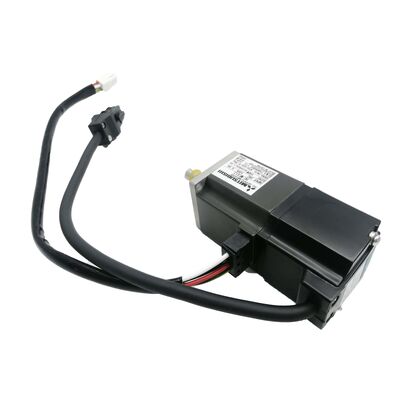

Mitsubishi HC-MFS23G1-UE Servo Gearmotor — 200W Ultra-Low Traagheid met G1 Reductie Tandwielkast | EN & UL/C-UL Conform | Nieuw In Doos Fabrieksmatig Verzegeld

Compacte assemblagemachines, snelle pick-and-place eenheden, precisieverpakkingslijnen — ze delen allemaal één vereiste die een kale motor vaak niet alleen kan voldoen: de uitgangssnelheid is te hoog of de belastingstraagheid is te groot voor directe koppeling. De Mitsubishi HC-MFS23G1-UE lost beide problemen op in één fabriek-geïntegreerd pakket. Het combineert een 200W ultra-lage traagheid HC-MFS23 servomotor met een G1 algemene industriële reductie tandwielkast, gecertificeerd volgens zowel EN Europese Norm als UL/C-UL Noord-Amerikaanse Norm, en geleverd nieuw in originele verzegelde Mitsubishi Electric verpakking.

Technische Specificaties

Eén Eenheid, Twee Problemen Opgelost

De HC-MFS23 basis motor is Mitsubishi's 200W lid van de ultra-lage traagheid HC-MFS familie. Op zichzelf levert hij 0,64 Nm bij 3.000 tpm — een motor geoptimaliseerd voor snelle acceleratie en hoge cyclische bedrijf. De G1 tandwielkast die fabrieksmatig op de HC-MFS23G1-UE is gemonteerd, voegt twee dingen toe die de kale motor niet alleen kan leveren.

Ten eerste, koppelvermenigvuldiging. De tandwielkast vermindert de snelheid van de uitgangsas terwijl het koppel wordt vermenigvuldigd in verhouding tot de overbrengingsverhouding, waardoor een veel hoger uitgangskoppel op de as van de tandwielkast wordt geproduceerd dan de motor direct zou kunnen genereren. Ten tweede, traagheidsaanpassing. De reductietandwielkast vermindert de effectieve gereflecteerde traagheid van de belasting terug naar de motoras met het kwadraat van de overbrengingsverhouding. Hierdoor kan de ultra-lage traagheid motor belastingen met een aanzienlijk hogere traagheid aansturen dan anders binnen acceptabele grenzen zou vallen — wat precies het probleem is dat servo motoren met tandwielkast de juiste oplossing maakt voor het aansturen van zwaar gereedschap, belaste draaitafels of complexe armatuurassemblages.

Omdat de tandwielkast fabrieksmatig is gemonteerd en de assemblage Mitsubishi verlaat als een afgestemde, uitgelijnde en geteste eenheid, vermijdt de machinebouwer de stapeling van maattoleranties en de eisen voor koppelinguitlijning die gepaard gaan met het afzonderlijk monteren van een tandwielkast op een motoras.

Ultra-Laag Traagheid — Waarom het de Toepassing Verandert

Het bepalende kenmerk van de HC-MFS familie is de rotor traagheid, niet alleen het vermogen. Ultra-lage traagheid betekent dat de motor extreem snel accelereert en decelereert als reactie op servo commando's, met minimale energie die wordt besteed aan het overwinnen van de eigen roterende massa van de motor. De tandwielkast breidt dit voordeel uit naar de belasting: zelfs met een zwaarder mechanisme aan de uitgang, kan het servosysteem scherpe, herhaalbare bewegingsprofielen uitvoeren met de cyclussnelheden die vereist zijn door assemblagede automatisering, verpakkingsmachines en halfgeleiderhandlingapparatuur.

Deze combinatie — lage motor traagheid, hoog uitgangskoppel, snelle gesloten-lus respons — is waarom de HC-MFS serie met reductietandwielkasten voorkomt in toepassingen waar het aantal positioneringscycli per uur de primaire prestatie-indicator is.

17-Bit Absolute Encoder — 131.072 ppr, Nul-Homing Vereist

De encoder leest op de motoras en zendt 131.072 afzonderlijke posities per omwenteling naar de servo-versterker via Mitsubishi's snelle seriële link. Het servosysteem converteert deze positiegegevens aan de motorzijde naar de positie van de uitgangsas door rekening te houden met de overbrengingsverhouding in de versterkerparameters.

Absoluut zijn betekent dat de motor positiekennis behoudt tijdens stroomcycli — met de A6BAT batterij geïnstalleerd in de servo-versterker, wordt meeromwentelingspositiegegevens behouden wanneer de machine is uitgeschakeld. Geen referentie-terugkeer routine nodig bij het opstarten. Voor machines die meerdere ploegen of frequente stroomcycli draaien, is het elimineren van de homing-sequentie een echt productievoordeel dat zich over elke cyclus gedurende de levensduur van de machine opstapelt.

De -UE Achtervoegsel — Wat EN en UL/C-UL Conformiteit Betekent

Het -UE aanduiding bevestigt dat deze eenheid is vervaardigd en gedocumenteerd om te voldoen aan:

EN Norm — het conformiteitskader voor CE-gemarkeerde elektrische apparatuur verkocht en gebruikt binnen de Europese Unie en de EER, dat elektrische veiligheid, motorconstructie en elektromagnetische compatibiliteit dekt.

UL/C-UL Norm — Underwriters Laboratories veiligheidscertificering die zowel de VS (UL) als de Canadese (C-UL) markten dekt, vereist voor installatie in Noord-Amerikaanse industriële en commerciële elektrische systemen.

Volgens Mitsubishi's eigen documentatie is de elektrische en mechanische prestatie van het -UE model identiek aan de niet-UE versie. Het achtervoegsel geeft de traceerbaarheid van de productie en de verificatie van de conformiteit aan, niet een ontwerpwijziging. Voor OEM machinebouwers die leveren aan meerdere geografische markten of moeten voldoen aan klant-auditvereisten voor regelgevende documentatie, biedt de -UE variant het certificeringsspoor dat die processen vereisen zonder enige concessie aan motorprestaties.

Compatibele Servo Versterkers

De HC-MFS23G1-UE wordt gekoppeld aan de MR-J2S-20A (analoge/pulstrein commando) of MR-J2S-20B (SSCNET netwerk commando) servo versterkers, beide beoordeeld op 200W in het MELSERVO J2S platform. De overbrengingsverhouding moet worden ingevoerd in de elektronische tandwielverhoudingsparameter van de versterker tijdens inbedrijfstelling, zodat het servosysteem de motor encoder tellingen correct vertaalt naar de uitgangsas positie. Mitsubishi's MR-J2S versterkers bieden speciale parameters hiervoor, waardoor de installatie eenvoudig is.

Toepassingsgeschiktheid

De HC-MFS23G1-UE is gespecificeerd voor precisieautomatisering waar gereduceerde uitgangssnelheid, hoger uitgangskoppel en gecertificeerde normen naleving allemaal vereist zijn in dezelfde eenheid:

Assemblagemachines — roterende indexeerstations en multi-assige assemblagecellen waar de G1 tandwielkast het uitgangskoppel levert dat nodig is voor belaste armaturen en gereedschappen bij gecontroleerde, herhaalbare snelheden

Verpakkings- en etiketteerapparatuur — formaat aanpassingsassen en registratieaandrijvingen waar precieze positionering op gematigde snelheid belangrijker is dan maximale snelheid

Pick-and-place en transportsystemen — lineaire en roterende transportassen waar de tandwielkast de belastingstraagheid binnen een acceptabel bereik brengt, waardoor de dynamische respons over het volledige bewegingsprofiel wordt verbeterd

Medische en laboratoriumautomatisering — systemen bestemd voor Europese of Noord-Amerikaanse markten waar EN en UL/C-UL conformiteit een harde inkoopvereiste is

Halfgeleider- en elektronica-productie — wafertransport, componentenplaatsing en inspectie positioneringsassen waar lage traagheid, positie nauwkeurigheid en normen documentatie tegelijkertijd op het specificatieblad verschijnen

Veelgestelde Vragen

V1: Welke servo versterker is compatibel met de HC-MFS23G1-UE?

De juiste versterkers zijn de MR-J2S-20A (analoge of pulstrein commando van een externe PLC of controller) of MR-J2S-20B (SSCNET glasvezelnetwerk voor multi-assige Mitsubishi motion controllers). Beide zijn 200W beoordeeld binnen het MELSERVO J2S platform. Tijdens de initiële installatie moet de overbrengingsverhouding worden geprogrammeerd in de elektronische tandwielparameters van de versterker om ervoor te zorgen dat de positiefeedback de beweging van de uitgangsas nauwkeurig weergeeft.

V2: Wat biedt de G1 tandwielkast vergeleken met het gebruik van de kale HC-MFS23 motor?

De G1 tandwielkast vermindert de uitgangsas snelheid terwijl het koppel wordt vermenigvuldigd in verhouding tot de overbrengingsverhouding, en het vermindert de gereflecteerde traagheid van de belasting terug naar de motoras met het kwadraat van die verhouding. Hierdoor kan de 200W ultra-lage traagheid motor belastingen met hogere traagheid of hogere uitgangskoppel aansturen dan de kale motor binnen zijn aanbevolen operationele limieten zou kunnen hanteren. Voor toepassingen die lage uitgangssnelheid, hoog uitgangskoppel of betere aanpassing van de belastingstraagheid vereisen, is de geïntegreerde G1 tandwielkast de technische oplossing.

V3: Wat is het verschil tussen G1, G5 en G7 tandwielkast configuraties op de HC-MFS serie?

Het G1 aanduiding is Mitsubishi's algemene industriële reductietandwiel — een recht tandwieltype geschikt voor typische assemblage-, handling- en automatiseringsapplicaties waar gematigde nauwkeurigheid van de uitgangsas acceptabel is. G5 en G7 zijn precisie reductietandwielen met aanzienlijk strakkere speling specificaties, bedoeld voor toepassingen die hoge hoeknauwkeurigheid aan de uitgang van de tandwielkast vereisen, zoals precisie draaitafels of meetapparatuur. G1 is geschikt voor de meerderheid van de automatiserings- en handlingtoepassingen; G5/G7 worden gespecificeerd wanneer de hoeknauwkeurigheidseis van de machine dit vereist.

V4: Wat betekent het -UE achtervoegsel, en is het vereist voor mijn toepassing?

Het -UE achtervoegsel geeft aan dat de motor is vervaardigd en gecertificeerd om te voldoen aan zowel de EN Europese Norm (vereist voor CE-gemarkeerde apparatuur in EU-markten) en de UL/C-UL Norm (vereist voor Noord-Amerikaanse installaties). Motorprestaties zijn identiek aan de niet-UE versie — het verschil is regelgevende documentatie en productie traceerbaarheid. Als uw machine CE-gemarkeerd zal zijn voor verkoop in Europa of moet voldoen aan UL-vereisten voor een Noord-Amerikaanse klant, specificeer dan de -UE variant. Voor intern gebruik in niet-gereguleerde omgevingen presteren beide versies identiek.

V5: Leest de 17-bit encoder de positie op de motoras of de uitgangsas van de tandwielkast?

De encoder leest de motoras direct. De servo-versterker gebruikt de geprogrammeerde elektronische overbrengingsverhouding om de motor-zijde positie tellingen te vertalen naar de corresponderende uitgangsas hoek. Deze aanpak behoudt de volledige 131.072 ppr resolutie van de encoder terwijl de uitgangsas positie correct wordt weergegeven in de control loop. Vanuit het perspectief van de machinecontroller worden alle positiecommando's en feedback uitgedrukt in termen van de uitgangsas — de berekening van de overbrengingsverhouding gebeurt transparant binnen de versterker.
