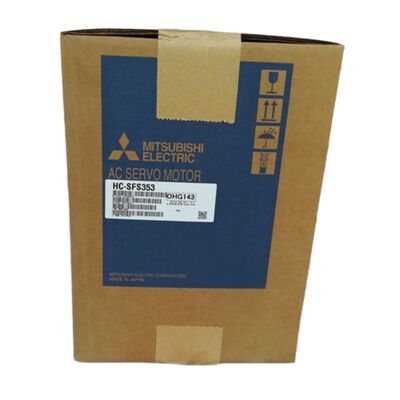

Mitsubishi HC-SFS353 AC Servomotor — 3,5 kW MELSERVO J2S Serie, Nieuw in Doos Fabrieksmatig Verzegeld

Wanneer een toepassing serieuze kracht vereist — aanhoudend hoog koppel, snelle respons en een bedrijfssnelheid van 3.000 omwentelingen per minuut — wordt de componentenlijst korter. Met 3,5 kW bevindt de Mitsubishi HC-SFS353 zich aan de bovenkant van de middelgrote HC-SFS-serie, en de combinatie van 11,1 Nm nominaal koppel, 3.000 omwentelingen per minuut nominale snelheid en 17-bits absolute positie-feedback plaatst hem in een klasse die de meest veeleisende CNC- en industriële automatiseringsassen aankan. Deze aanbieding geldt voor een gloednieuwe, fabrieksmatig verzegelde unit in originele Mitsubishi Electric verpakking — nooit geïnstalleerd, nooit ingeschakeld.

Waar de HC-SFS353 Past

De HC-SFS-serie omvat Mitsubishi's middelzware inertie, middelgrote segment binnen het MELSERVO J2S-platform. De 353 bevindt zich op 3,5 kW binnen de subfamilie van 3.000 omwentelingen per minuut, waardoor het de natuurlijke keuze is voor primaire bewegingsassen op grote bewerkingscentra, zware draaitafels en industriële robotgewrichten met hoge belasting, waar zowel snelheid als koppelmarge niet onderhandelbaar zijn.

De stap naar de 176 × 176 mm flens — groter dan het 130 mm frame dat wordt gebruikt door de 1–2 kW HC-SFS-modellen — weerspiegelt de fysieke realiteit van het continu verplaatsen van 11,1 Nm. De motorbehuizing is proportioneel groter en de mechanische interface is ontworpen voor de zwaardere machineconstructies die typisch zijn voor deze vermogensklasse.

Technische Specificaties

Draaien op 3.000 omwentelingen per minuut — Wat Dat Betekent voor de Machine

De HC-SFS353 behoort tot de 3.000 omwentelingen per minuut subserie van de HC-SFS-familie, die een breder bruikbaar snelheidsbereik prioriteert in vergelijking met de 2.000 omwentelingen per minuut varianten bij gelijkwaardig vermogen. Met 11,1 Nm nominaal koppel en 3.000 omwentelingen per minuut nominale snelheid levert de motor zijn volledige continue vermogen bij een snelheid die zowel de werksnelheid van een productiesnede als de snelle terugkeer van een leeg gereedschap accommoderen — zonder in een gedegradeerde werkzone te komen.

De nominale snelheid van 3.000 omwentelingen per minuut betekent ook snellere cyclustijden in toepassingen waar bewegingsprofielen worden beperkt door het continue werkingsplafond van de motor. Op een CNC-draai- of bewerkingscentrum de primaire voedingsas, kan het verschil tussen een motor met een nominale snelheid van 2.000 omwentelingen per minuut en 3.000 omwentelingen per minuut direct leiden tot een vermindering van de cyclustijd per onderdeel.

Absolute Encoder — 131.072 ppr, Geen Homing Nodig

Elke HC-SFS353 wordt geleverd met een ingebouwde 17-bits absolute optische encoder — 131.072 discrete posities per asomwenteling — die de positie via Mitsubishi's snelle seriële link rechtstreeks naar de servo-versterker verzendt.

Het praktische gevolg van een absolute encoder is onmiddellijke positiebewustzijn vanaf koude start. Met de batterij geïnstalleerd in de servo-versterker, wordt de positiegegevens over meerdere omwentelingen behouden tijdens stroomuitval. Wanneer de machine wordt ingeschakeld, is de as al geijkt — geen homing routine, geen referentie-terugkeersequentie, geen vertraging voordat de machine klaar is voor werk.

Voor productieomgevingen die meerdere ploegen draaien met regelmatige stroomcycli, is dit een significant operationeel voordeel. Elk uur gedurende de levensduur van een machine telt op wanneer het wordt vermenigvuldigd met elke opstart die het uitvoert.

Oliekeerring en IP65 — Bescherming Waar het Werk Vuil Wordt

De asboring van de HC-SFS353 is afgedicht met een speciale oliekeerring aan de aandrijfkant. Op werktuigmachines is de aspenetratie het meest kwetsbare punt — de enige locatie waar snijvloeistof, koelmists en fijn metaalslijpsel het kortste pad hebben naar de lagerholte en de encoder.

De oliekeerring sluit dat pad. Gecombineerd met de IP65-geclassificeerde behuizing, die volledige bescherming biedt tegen stof en gerichte waterstralen, is de motor gebouwd om de omgeving van een actieve werktuigmachine of industriële productiefaciliteit te overleven zonder secundaire behuizingsvoorzieningen.

Compatibele Servo-versterkers

De HC-SFS353 is ontworpen om te werken met de Mitsubishi MR-J2S-350A (analoge commando / pulstrein interface) of MR-J2S-350B (SSCNET digitale netwerkinterface) servo-versterkers, beide met een vermogen van 3,5 kW.

De keuze van de interface hangt af van de besturingsarchitectuur. De MR-J2S-350A is geschikt voor systemen waarbij de upstream controller — een PLC, CNC of standalone motion controller — commando's afgeeft via pulstrein of analoge spanningsreferentie. De MR-J2S-350B wordt gebruikt in multi-as SSCNET-systemen die worden bestuurd door Mitsubishi's A-serie of Q-serie motion controllers, waarbij alle assen worden gesynchroniseerd via een snelle glasvezelnetwerk.

Typische Toepassingsgebieden

Grootschalige CNC-bewerkingscentra — X-, Y- en Z-voedingsassen op horizontale en verticale bewerkingscentra waar grote kogelomwentelingsassemblages en zware tafelmassa's zowel 3,5 kW vermogen als hoog koppel bij snelheid vereisen

CNC-draai- en draaibanken — Z- en X-as servo-aandrijvingen op zware draaibanken die agressieve materiaalverwijderingscycli uitvoeren

4e en 5e as draaitafels — Directe of tandwielaandrijving van zware roterende en kantelbare tafelmechanismen waar 11,1 Nm continu koppel de houd- en positioneringsautoriteit biedt die de toepassing vereist

Industriële robots — Schouder- en tailleverbindingen op middelgrote tot grote payload gelede robotarmen, waar de belastingstraagheid bij verlengde reikwijdte de hoogste eisen stelt aan de aandrijfmotor

Geautomatiseerde las- en snijsystemen — Portaal- en portaalbewegingsassen op grootschalige snijtafels en robotlascellen waar consistente snelheid onder variabele belasting cruciaal is voor de las- of snijkwaliteit

Materiaalbehandeling en transportsystemen — Indexaandrijvingen met hoge belasting, pallettransportsystemen en geautomatiseerde magazijnophaalmechanismen waar 3,5 kW het koppelmarge biedt om zware lasten betrouwbaar bij elke cyclus te verplaatsen

Suffix Varianten

De HC-SFS353 basis motor is verkrijgbaar in verschillende configuraties:

• HC-SFS353 — rechte as, geen rem (deze aanbieding)
• HC-SFS353B — met ingebouwde elektromagnetische rem
• HC-SFS353K — spiebaan as
• HC-SFS353BK — elektromagnetische rem en spiebaan as

Alle varianten delen dezelfde 3,5 kW output, 17-bits absolute encoder, IP65-bescherming en 176 × 176 mm flens. Het basismodel met rechte as is de juiste keuze wanneer de koppeling sleutelloos (klemmtype) is en geen asvergrendelingsrem vereist is.

Veelgestelde Vragen

V1: Welke servo-versterker is compatibel met de HC-SFS353?

De HC-SFS353 werkt samen met de MR-J2S-350A voor analoge/pulstrein commandosystemen of de MR-J2S-350B voor SSCNET-netwerk multi-as bewegingssystemen. Beide versterkers hebben een vermogen van 3,5 kW en zijn de juiste match voor deze motor binnen het MELSERVO J2S-platform.

V2: Wat is het verschil tussen de HC-SFS352 en HC-SFS353?

Beide motoren zijn 3,5 kW middelzware inertie AC servomotoren uit de HC-SFS-serie, maar ze behoren tot verschillende snelheids-subfamilies. De HC-SFS352 heeft een nominale snelheid van 2.000 omwentelingen per minuut (hoger koppel bij lagere snelheid); de HC-SFS353 heeft een nominale snelheid van 3.000 rpm, wat een breder bruikbaar snelheidsbereik en snellere asovergangen biedt. De keuze van de motor hangt af van de koppel-snelheidscurve van de toepassing.

V3: Ondersteunt de HC-SFS353 absolute positiebehoud tijdens een stroomuitvalcyclus?

Ja. Met een batterij (Mitsubishi A6BAT) geïnstalleerd in de servo-versterker, behoudt de 17-bits absolute encoder positiegegevens over meerdere omwentelingen wanneer de netvoeding wordt verwijderd. Bij de volgende inschakeling is de aspositie onmiddellijk beschikbaar — geen homing of referentie-terugkeercyclus is vereist.

V4: Is de HC-SFS353 nog in productie?

De HC-SFS-serie maakt deel uit van de MELSERVO J2S-generatie, die is vervangen door Mitsubishi's J4- en J5-series. Nieuwe HC-SFS353-units in de doos blijven in omloop voor machineonderhoud, reserveonderdelen en retrofitprojecten. Het huidige generatie-equivalent in Mitsubishi's catalogus is de HG-SR serie (MELSERVO-J4).

V5: Kan de HC-SFS353 worden gebruikt in verticale as-toepassingen?

De basis HC-SFS353 (zonder rem) is geschikt voor horizontale en licht belaste verticale assen. Voor verticale assen waar de last veilig moet worden gehouden wanneer de servo-voeding wordt verwijderd, gebruik de HC-SFS353B variant, die een veerbelaste elektromagnetische rem bevat die de as vergrendelt in de gede-energiseerde toestand. Mitsubishi's algemene richtlijn is dat het koppel van de verticale belastingongebalanceerdheid binnen 70% van het nominale koppel moet blijven voor betrouwbare werking.
