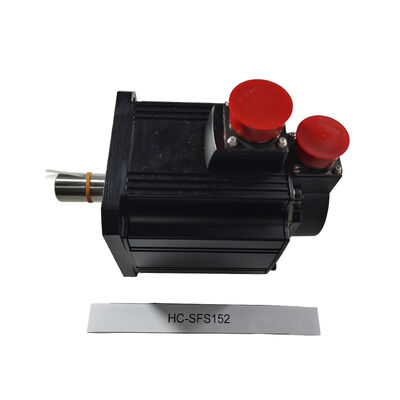

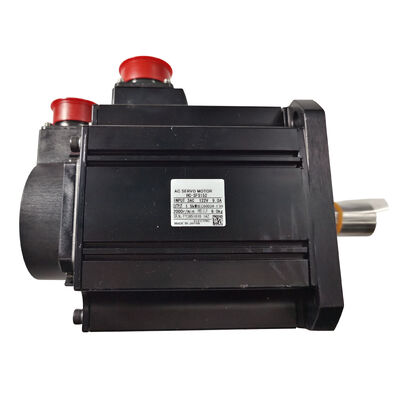

Mitsubishi HC-SFS152 AC Servomotor 1.5 kW MELSERVO J2S Medium-Inertia Drive Motor, nieuw in Box Factory Verzegeld

Het kiezen van een servomotor van 1,5 kW voor industriële automatisering gaat niet alleen over het wattcijfer ∙ het gaat over hoe schoon dat vermogen wordt omgezet in gecontroleerd koppel bij de as,hoe precies het feedback systeem de positie lus sluit, en de betrouwbaarheid van de motor in jarenlange productiecycli.Mitsubishi HC-SFS152Het is een goede zaak.fabrieksverzegeld, nieuw in de doosEenheid original Mitsubishi Electric verpakking, onaangetast.

De HC-SFS152 in de MELSERVO J2S line-up

De HC-SFS152 is van Mitsubishi.HC-SFS serie 2000 tpmDe MELSERVO J2S-generatie is al meer dan twee decennia het werkpaard van industriële automatisering en CNC-machine-tooltoepassingen..5 kW in het HC-SFS-bereik, levert een nominale koppel van 7,16 Nm bij 2,0000 t/min ­ een combinatie die het bijzonder geschikt maakt voor toepassingen die bij matige snelheden een aanzienlijk vasthoudend en rijdend koppel vereisenIn de eerste plaats is het van belang dat de producenten van de nieuwe technologieën, zoals draaitafels, transportvoertuigen van groot formaat en de zwaardere voedingsassen van grotere bewerkingscentra, hun werkzaamheden op de markt brengen.

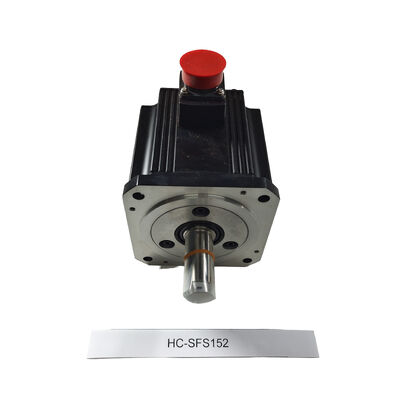

De 130 × 130 mm flens is gedeeld in de HC-SFS mid-range-familie, wat het ontwerp van de machine vereenvoudigt wanneer dezelfde mechanische montage verschillende vermogensklassen biedt.

Technische specificaties

7.16 Nm Nominaal koppel Wat het in de praktijk betekent

Het koppel is de praktische waarde van de servo prestaties.De HC-SFS152 kan belastingen aandrijven die kleinere motoren in de HC-SFS-familie zouden overweldigen De maximale koppelverhouding van de spanningsbronnen van de spanningsbronnen van de spanningsbronnen van de spanningsbronnen van de spanningsbronnen van de21.6 Nm(drie keer gemeten) ondersteunt het soort snelle versnelling dat CNC profiel snijden en robot pick-and-place cycli vereisen aan het begin van elke beweging,zonder de thermische omhulsel van de motor te overschrijden tijdens langdurig gebruik.

De nominale toerental van 2000 t/min plaatst deze motor in de categorie die de koppeldichtheid boven de top-end snelheid begunstigt.000 t/min biedt een praktisch werkingssnelheidsbereik, terwijl de maximale 3000 t/min toegankelijk is voor snelle traverse-bewegingen die de nominale snelheid kort overschrijden.

17-bits Absolute Encoder 131.072 posities, geen homing vereist

De encoder in de HC-SFS152 is geen passieve pulsgenerator ∙ het is eenAbsolute optische encoder van 17 bitsHet leveren van 131.072 discrete positie waarden per omwenteling door middel van Mitsubishi's high-speed seriële link naar de servo versterker.

Absolute codering betekent dat de aspositie van de motor te allen tijde bekend is, ook door uitstallingscycli.de meerdere-draaipositie-teller wordt gehandhaafd wanneer de elektriciteitsvoorziening wordt verwijderd. de machine weer aanzetten na een weekend uitschakeling, na een noodstop midden in de dienst, na een gepland onderhoudsinterval

Het praktische effect isgeen referentie terugkeer homing sequentie bij opstartenVoor machines waarbij meerdere assen elk homingroutines moeten uitvoeren voordat de machine bruikbaar is, bespaart het elimineren van die volgorde tijd op elke stroomcyclus gedurende de gehele levensduur van een machine.

Olieverzegeling en IP65

De rechte as van de HC-SFS152 gaat door eenolievergrendeling op de draaibanklagers. op een machine waarbij snijvloeistof, koelmiddelspray of smeermist deel uitmaken van de normale omgeving,het olieverzegel voorkomt dat verontreiniging de lagers en de codeerholte bereikt de meest voorkomende storingsweg voor servomotoren in machine-gereedschapstoepassingen.

DeIP65 behuizingzorgt voor een volledige stofdichtheid en bescherming tegen waterstralen vanuit elke richting. Dit maakt de HC-SFS152 samen met de olieverzegeling geschikt voor directe installatie op werktuigmachines,verpakkingsapparatuur, en machines op de productielijn zonder extra omhulsel.

Compatibele servoversterkers

De HC-SFS152 koppelt zich aan Mitsubishi'sMR-J2S-200A(analoge opdracht, klasse 2 kW) ofMR-J2S-200BServoversterkers.De motor is ook compatibel met de versterkers van de MR-J4-serie via de vernieuwingsinstrumenten van Mitsubishi voor installaties die overstappen van J2S naar nieuwere versterkergeneraties.

De selectie van de versterker is afhankelijk van de commando-interface: MR-J2S-200A voor systemen die gebruikmaken van impulstrain- of analoge snelheids-/koppelcommando's van een PLC of NC,MR-J2S-200B voor meerassige bewegingssystemen die worden bestuurd via SSCNET via een A- of Q-seriebewegingscontroller.

Geschikt voor toepassing

Het 1,5 kW-vermogen bij 2000 t/min plaatst de HC-SFS152 in de prestatieband die een breed scala van de meest voorkomende industriële automatiserings- en werktuigmachinevereisten dekt:

CNC-bewerkingscentra∆ primaire voedingsassen (X, Y,Z) op middelgrote en grote verticale en horizontale bewerkingscentra waar de 130 mm flens en het hoge koppel overeenkomen met de servo-eisen van grotere kogelschroeven

CNC-draaicentra- Z- en X-asservo-aandrijvingen op CNC-draaiblokken, met name wanneer bij zware draaiblokken een duurzaam hoog koppel nodig is

Roterende tafels en kantelkoppen- 4e en 5e as positionerings aandrijvingen op bewerkingscentra waar het draaien van zware armaturen een aanzienlijk vasthoudend en aandrijvend koppel vereist

Industriële robots- schouder- en ellebooggewrichten op gearticuleerde robots met een middelmatige nuttige belasting waarbij de combinatie van koppel en middelmatige traagheid een stabiele dynamische bediening mogelijk maakt

Geautomatiseerde materiaalbehandeling- palletoverdracht, geautomatiseerde opslag en ophaal en indexering van transportvoertuigen waarbij 1,5 kW de krachtrand biedt om geladen pallets betrouwbaar te verplaatsen

Wikkeling en spanningscontrole- toepassingen voor het verwerken van webs en het wikkelen van materialen waarbij de koppelregeling in de servoversterker de spanning tussen variabele roldiameter beheert

HC-SFS152 Samenvatting van de variant

De basismotor HC-SFS152 is verkrijgbaar in suffixvarianten voor verschillende installatieconfiguraties:

• HC-SFS152️ standaard rechte as, geen rem
• HC-SFS152B️ met ingebouwde elektromagnetische rem
• HC-SFS152K
• HC-SFS152BK- elektromagnetische rem en sleutelas

Alle varianten hebben dezelfde 1,5 kW-uitgang, 17-bits absolute encoder, IP65-classificatie en 130 × 130 mm flens.Selecteer de variant die overeenkomt met de askoppelingsmethode en of voor de toepassing een vasthoudende rem vereist is.

Veelgestelde vragen

V1: Welke Mitsubishi servoversterker is compatibel met de HC-SFS152?

De HC-SFS152 koppelt zich aan deMR-J2S-200A(analoge/pulscommando-interface) ofMR-J2S-200B(SSCNET digitale interface) versterkers, beide met een vermogen van 2 kW om de motor van 1,5 kW te dekken.De keuze tussen A- en B-typen hangt af van de vraag of de upstreamcontroller analoge/impulscommando's of SSCNET-netwerkcommunicatie gebruikt.

Vraag 2: Heeft de HC-SFS152 bij het opstarten van de machine een home-cyclus nodig?

Nee niet met het absolute positiesysteem actief.batterij aan de servoversterkerWanneer een startpositie tijdens de eerste inbedrijfstelling is vastgesteld, rapporteert de as onmiddellijk bij elke volgende start haar positie.Geen referentierapport vereist.

V3: Wat is het verschil tussen de HC-SFS152 en de HC-SFS152B?

De HC-SFS152 is de standaardmotor zonder rem.HC-SFS152Bvoegt een ingebouwde elektromagnetische rem toe met veer die de as vergrendelt wanneer de remspoel is uitgeschakelden alle ladingen die zonder continue aandrijving moeten blijven staanAlle motorkenmerken en fysieke afmetingen zijn identiek tussen beide varianten.

V4: Waarom is de nominale snelheid 2000 t/min in plaats van 3000 t/min zoals bij sommige andere HC-SFS-modellen?

De HC-SFS152 behoort tot de2,000 rpm-onderseriesHet nominale koppel van 7,16 Nm is aanzienlijk hoger dan dat van de gelijkwaardige 3,000 t/min motoren van dezelfde familie produceren bij hetzelfde vermogenVoor toepassingen waar aandrijvingskoppel de primaire vereiste is in plaats van de hoogste snelheid, is de serie 2000 tpm de juiste technische keuze.

V5: Wordt de HC-SFS152 nog steeds geproduceerd door Mitsubishi Electric?

De HC-SFS-serie maakt deel uit van de MELSERVO J2S-generatie, die is opgevolgd door de nieuwere J4- en J5-series.HG-SRDe nieuwe HC-SFS152-eenheden in de doos blijven beschikbaar via industriële automatiseringskanalen voor het onderhoud van machines.onderdelen, en compatibele retrofit toepassingen.
