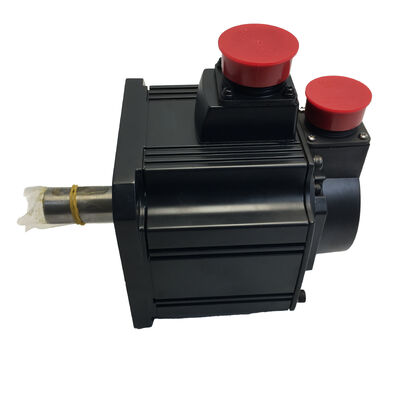

Mitsubishi HC-SFS203BG1 (HCSFS203BG1) — 2kW AC Geared Servo Motor, Rem + G1 Flens-Type Reductie, MELSERVO-J2S Serie

Productidentificatie

Onderdeelnummer: HC-SFS203BG1

Ook Gezocht Als: HCSFS203BG1, HC-SFS-203BG1

Serie: Mitsubishi MELSERVO HC-SFS (J2-Super Generatie)

Motortype: AC Borstelloze Servomotor met Geïntegreerde Algemene Industriële Reductie (Flens Type) en Elektromagnetische Rem, 3000 tpm basis

Conditie: Nieuw In Doos, Fabrieksmatig Verzegeld

Waarvoor Deze Motor Is Gebouwd

Er is een specifieke klasse van aandrijfsysteemproblemen die een standaard servomotor — zelfs een goed gespecificeerde — niet op zichzelf kan oplossen: toepassingen waarbij de belasting aanzienlijk meer koppel vereist dan de motor levert bij zijn natuurlijke as-snelheid, of waarbij het aangedreven mechanisme moet draaien in een snelheidsbereik waarin een direct gekoppelde motor niet efficiënt kan draaien. Dat probleem is wat de G1 reductie oplost.

De HC-SFS203BG1 combineert een 2kW, 3000 tpm J2-Super servomotor met een geïntegreerde algemene industriële flens-type reductie-eenheid in één fabrieksmatig geassembleerd pakket. De reductie-eenheid is flensgemonteerd — wat betekent dat de behuizing van de reductie de standaard flensmontage-interface van de motor gebruikt en zijn eigen uitgaande as aan het aangedreven uiteinde presenteert. Het resultaat is een compacte, zelfstandige servo-motor met reductie die direct op de machine wordt aangesloten, zonder externe tandwielkast die afzonderlijk moet worden uitgelijnd, gekoppeld en ondersteund.

De "B" in het model duidt de elektromagnetische rem aan, die bij een motor met reductie een belangrijk kenmerk heeft: deze bevindt zich op de motoras, vóór de reductie. Het houdkoppel van de rem aan de uitgang van de reductie is daarom gelijk aan het nominale houdkoppel van de rem vermenigvuldigd met de reductieverhouding. Een rem aan de motorzijde die 6,37 Nm vasthoudt, wordt een zeer effectieve belasting-zijde houdkracht zodra de reductietrap deze vermenigvuldigt — een aanzienlijk mechanisch voordeel voor verticale assen, door zwaartekracht belaste armen en toepassingen die een betrouwbare positiebehoud in rust nodig hebben.

De 17-bits seriële absolute encoder ingebouwd in de J2-Super motor levert dezelfde 131.072 ppr feedback die alle HC-SFS motoren hebben — en cruciaal, de encoder leest op de motoras, vóór de reductie. De versterker ziet de volledige motoras-resolutie, ongeacht de geïnstalleerde reductieverhouding, en de absolute positieteller dekt meeromwentelings-tracking over het volledige bereik van de uitgaande as, behouden na uitschakelen door de A6BAT batterij in de MR-J2S versterker.

Technische Specificaties

De G1 Reductie-eenheid: Engineering en Toepassingscontext

Flens Type versus Poot Type

Mitsubishi biedt twee algemene industriële reductieconfiguraties voor de HC-SFS-reeks. De G1 (flens type) monteert de reductie-eenheid tegen de voorste flens van de motor, met de uitgaande as die uit de behuizing van de reductie steekt. De gehele assemblage wordt aan de machine bevestigd via het flensoppervlak aan de uitgangszijde van de behuizing van de reductie. De G1H (poot type) gebruikt een met poten gemonteerde behuizing die via bodempads wordt gemonteerd in plaats van een flensoppervlak — geschikt voor verschillende machine-indelingen waarbij de belastingen op de uitgaande as beter worden ondersteund door de basis van de behuizing.

Voor de meeste standaard machinegereedschappen en automatiseringsapplicaties is het G1 flens type de meest voorkomende keuze. Het integreert naadloos in elk machineframe dat normaal gesproken een met flens gemonteerde servomotor zou accepteren, waarbij de behuizing van de reductie simpelweg de axiale diepte van de assemblage verlengt terwijl de uitgaande as op dezelfde hartlijn wordt gepresenteerd.

Wat de Reductieverhouding Doet met de Uitgangsgetallen

Het nominale koppel van 6,37 Nm van de HC-SFS203 motor is het cijfer op de motoras vóór enige reductie. Zodra de reductie-eenheid in het circuit is, produceert de uitgaande as een koppel vermenigvuldigd met de reductieverhouding, minus de verliezen in de reductie. Bij een 1/20 verhouding en een typische tandwiel-efficiëntie van ongeveer 85-90%, nadert het effectieve continue koppel aan de uitgang van de reductie 108-115 Nm — en de snelheid van de uitgaande as bij de nominale motorsnelheid daalt tot 150 tpm. Bij een 1/9 verhouding levert dezelfde berekening ongeveer 48-51 Nm op bij 333 tpm.

Dit bereik aan beschikbare verhoudingen maakt de HC-SFS203BG1 aanpasbaar aan een breed scala aan toepassingsvereisten — van matig koppel bij gemiddelde snelheid met de lagere verhoudingen, tot hoog houdkoppel bij langzame uitgangssnelheden met de hogere verhoudingen. De specifieke verhouding die in een bepaalde eenheid is geïnstalleerd, maakt deel uit van de bestelspecificatie en is gestempeld op het typeplaatje van de behuizing van de reductie.

Motor Encoder Resolutie Na Reductie

De encoder bevindt zich op de motoras en leest 131.072 posities per motoromwenteling. Bij een 1/20 reductieverhouding komt elke uitgaande as-omwenteling overeen met 20 motoromwentelingen, en elke motoromwenteling produceert 131.072 encoder-tellingen. De versterker ziet dus 2.621.440 encoder-tellingen per uitgaande as-omwenteling — een effectieve resolutie aan de uitgang van de reductie die ver uitstijgt boven wat een op zichzelf staande encoder op de uitgaande as redelijkerwijs zou kunnen leveren bij dit motorgrootte. Dit is een significant voordeel voor nauwkeurigheid bij positionering op lage snelheid: de regelkring heeft zeer fijne hoekgegevens om mee te werken, zelfs wanneer de uitgaande as slechts een paar tpm draait.

Elektromagnetische Rem op een Motor met Reductie

De elektromagnetische rem bevindt zich op de motoras — tussen de encoder en de ingangstrap van de reductie. Wanneer de 24V DC wordt verwijderd, grijpt de veer direct op de motoras. Omdat de belasting via de reductie is aangesloten, is het houd-effect aan de belastingzijde gelijk aan het nominale statische koppel van de rem vermenigvuldigd met de reductieverhouding. Deze versterkte houdcapaciteit is een van de belangrijkste redenen om een servo-motor met reductie en een rem aan de motorzijde te specificeren in plaats van een aparte rem op de uitgaande as.

Voor verticale assen met door zwaartekracht belaste mechanismen heeft dit praktische betekenis. Het ongebalanceerde zwaartekrachtkoppel verschijnt aan de uitgang van de reductie; de rem houdt het op de motoras via de reductieverhouding. Een as met 50 Nm ongebalanceerd zwaartekrachtkoppel aan de uitgang zou slechts 2,5 Nm rem-houdkoppel op de motoras vereisen met een 1/20 verhouding — ruim binnen de capaciteit van de rem.

Correcte rem-sequencing is nog steeds van toepassing. De MBR (rem interlock) uitgang van de MR-J2S versterker moet worden gebruikt om de remrelais te regelen, zodat de rem pas inschakelt nadat de motor tot stilstand is vertraagd. Het inschakelen van de veer tegen een draaiende motoras — zelfs met de lagere massa en traagheid van de motor — versnelt de slijtage van de rem. De reductie-eenheid zelf legt ook een beperking op: onder geen beding mag de rem worden gebruikt om een bewegende uitgaande belasting te stoppen wanneer de traagheid van die belasting hoog is. De versterker moet eerst vertragen; de rem houdt wat al stilstaat.

Opmerking over bescherming van de reductie-eenheid: De motorbehuizing heeft IP65. De behuizing van de reductie-eenheid is IP44 — beschermd tegen vaste deeltjes en spatwater, maar niet tegen gerichte waterstralen of onderdompeling. Voor toepassingen in natte omgevingen of omgevingen die reiniging vereisen, moet deze classificatie worden geverifieerd aan de hand van de omgevingsvereisten voordat deze motor wordt gespecificeerd. Waar IP65 voor de gehele assemblage vereist is, moet de toepassing een afzonderlijk gemonteerde servomotor en een externe tandwielkast met IP65-classificatie gebruiken.

Versterker Vereisten en Parameter Instelling

De HC-SFS203BG1 wordt gecombineerd met MR-J2S-200 klasse versterkers — dezelfde versterkerreeks die wordt gebruikt voor de standaard HC-SFS203. Vanuit het perspectief van de versterker is de motor de HC-SFS203; de versterker communiceert met de motoras-encoder en regelt de motorstroom precies zoals hij dat zou doen voor een direct-drive toepassing.

Wat verandert met de reductie-eenheid zijn de elektronische reductieverhoudingsparameters in de versterker. De elektronische tandwiel-functie in MR-J2S versterkers (parameters PA06 en PA07, of CMX/CDV) converteert de positie-commando-eenheden van de controller naar motoras-encoder-tellingen. Met een reductie in de aandrijflijn verandert de relatie tussen de bevolen machinebeweging en de rotatie van de motoras met de reductieverhouding, en deze parameters moeten dienovereenkomstig worden ingesteld om de juiste correspondentie tussen positie-commando's en de werkelijke positie van de uitgaande as te behouden.

In een MR Configurator (MRZJW3-SETUP) sessie tijdens inbedrijfstelling wordt dit ingesteld als onderdeel van de asconfiguratie vóór de eerste draai. Onjuiste elektronische reductieverhoudingsinstellingen leiden tot volgfouten en abnormale asbewegingen bij de eerste JOG-test — verifieer deze parameters altijd tegen de daadwerkelijk geïnstalleerde reductieverhouding voordat u enige asbeweging commandeert.

Compatibele versterkers:

• MR-J2S-200A — Algemeen analoog/puls commando, positie / snelheid / koppelregeling
• MR-J2S-200B — SSCNET glasvezelbus voor Mitsubishi motion controllers
• MR-J2S-200CP — Ingebouwde positionering met CC-Link interface

Typische Toepassingen

Transportband- en transfersysteem aandrijvingen. Servo-aangedreven ketting- en bandtransporteurs die op lage uitgangssnelheden draaien, maar gecontroleerde positionering en consistente snelheid vereisen, gebruiken servo-motoren met reductie als hun primaire aandrijving. De G1 reductie produceert de lage uitgangssnelheid van een snelle motor zonder dat een externe tandwielkast nodig is, en de rem zorgt voor betrouwbaar index-positiebehoud tussen cycli.

Roterende indexeertafels op lage snelheid. Indexeertafels die op langzame uitgangssnelheden draaien — minder dan 60 tpm aan de tafel — profiteren van de hoge resolutie die motoras-codering biedt na reductievermenigvuldiging. Fijne hoekstappen op de uitgaande as worden met hoge precisie opgelost door de gecombineerde encoder en reductieverhouding, waardoor nauwkeurige indexpositionering mogelijk is zonder een aparte encoder op de uitgaande as.

Worm-vervangende servo-aandrijvingen op oudere machines. Machines die oorspronkelijk rond wormwielmotoren waren ontworpen — vaak vereisen ze lage uitgangssnelheden met hoog koppel — kunnen worden omgebouwd naar servo-besturing met behulp van een G1-uitgeruste servo-motor in ongeveer dezelfde montage-envelop, waardoor programmeerbare snelheids profielen, koppelbegrenzing en absolute positie-feedback worden verkregen in plaats van de oorspronkelijke aandrijving met vaste snelheid.

Aandrijvingen voor verpakkings- en etiketteerstations. Stationaandrijvingen op roterende verpakkingstafels, etiketteerrollen en afdichtingsmechanismen gebruiken servo-motoren met reductie om de juiste roloppervlaktesnelheid op het werkpunt te bereiken. De absolute encoder zorgt ervoor dat het productregister behouden blijft, zelfs na onverwachte stops, zonder dat een sensor-herkalibratiecyclus nodig is voordat de productie wordt hervat.

Langzame hijs- en verticale actuatoraandrijvingen. Verticale actuatoren waarbij het mechanisme van nature op lage snelheid draait — korte-slag hijstoestellen, pers-invoerassen, klemmende mechanismen — gebruiken servo-motoren met reductie om de vereiste kracht op het belastingspunt te bereiken. De rem aan de motorzijde van de HC-SFS203BG1 houdt de uitgangspositie vast door het reductieverhouding-vermenigvuldigingseffect, wat zorgt voor betrouwbaar mechanisch houdvermogen in rust.

G1 versus Andere Reductie Varianten in de HC-SFS Reeks

De G1 is de standaard algemene keuze — kosteneffectief, compatibel met gangbare machine-montageconfiguraties en beschikbaar in het breedste scala aan verhoudingen. G5 en G7 zijn precisie reductievarianten met strakkere speling specificaties, bedoeld voor toepassingen waar hoeknauwkeurigheid aan het belastingspunt cruciaal is. Voor de meeste transportband-, transfer- en algemene bewegingscontrole toepassingen is G1 de juiste specificatie.

Nieuw In Doos, Fabrieksmatig Verzegeld

Fabrieksmatig verzegeld betekent dat de complete geassembleerde eenheid — motor en geïntegreerde reductie — nooit is geïnstalleerd of van stroom voorzien. Originele Mitsubishi verpakking intact, alle connector-afdekkingen en as-eind beschermkappen aanwezig. De behuizing van de reductie is in de fabriek gesmeerd; geen smeer service voor installatie is vereist voor eenheden die direct in gebruik worden genomen binnen normale opslagperiodes.

Voor machines die wachten op deze specifieke servo-motor met reductie variant, elimineert nieuwe voorraad in de doos reparatietijd en verwijdert alle variabelen die gepaard gaan met gerepareerde of gereviseerde eenheden. De specifieke reductieverhouding die in deze eenheid is geïnstalleerd, wordt aangegeven op het typeplaatje van de behuizing van de reductie — bevestig dit tegen de vereiste verhouding van de machine vóór installatie.

Veelgestelde Vragen

V1: Wat betekent de G1 suffix, en hoe verschilt deze van G1H, G5 of G7?

G1 duidt een algemene industriële, flens-type uitgaande reductie aan die direct op de motor is geïntegreerd. Het wordt gemonteerd via de voorste flens van de motor en presenteert een as-uitgang aan de buitenkant van de behuizing van de reductie. G1H is hetzelfde algemene industriële reductieconcept, maar met een met poten gemonteerde behuizing in plaats van een flensmontage — geschikt voor verschillende machine-indelingen. G5 en G7 zijn reducties voor precisie-toepassingen met strakkere speling specificaties, gebruikt waar hoeknauwkeurigheid op de uitgaande as cruciaal is. Voor algemene transportband-, transfer- en standaard bewegingscontrole taken is G1 de juiste en meest kosteneffectieve keuze.

V2: Welke versterkers zijn compatibel met de HC-SFS203BG1?

De HC-SFS203BG1 gebruikt dezelfde versterker als de standaard HC-SFS203 motor: de MR-J2S-200 klasse. De drie belangrijkste varianten zijn de MR-J2S-200A (algemeen analoog/puls commando), MR-J2S-200B (SSCNET glasvezelbus voor motion controllers), en MR-J2S-200CP (ingebouwde positioneringsfunctie). De versterker communiceert met de motoras-encoder zoals normaal; de reductieverhouding wordt verwerkt in de elektronische reductieverhoudingsparameters van de versterker, niet in de selectie van het versterkermodel.

V3: De encoder zit op de motoras — heeft de reductieverhouding invloed op de positie-nauwkeurigheid aan de uitgang?

De 17-bits resolutie van de encoder (131.072 ppr) wordt gemeten op de motoras. Na de reductie is het effectieve encoder-aantal per uitgaande as-omwenteling de basisresolutie vermenigvuldigd met de reductieverhouding. Bij een 1/20 verhouding, bijvoorbeeld, komt elke uitgaande as-omwenteling overeen met meer dan 2,6 miljoen encoder-tellingen — een zeer fijne positie-referentie. Dit betekent dat de nauwkeurigheid op de uitgaande as verbetert met hogere reductieverhoudingen, en positionering op lage snelheid op de uitgaande as profiteert van de vermenigvuldigde resolutie.

V4: Geldt de IP65 classificatie van de motor voor de gehele assemblage inclusief de reductie-eenheid?

Nee. De motorbehuizing heeft IP65. De reductie-eenheid is IP44 — spatwaterbestendig, maar niet bestand tegen waterstralen. Als de toepassingsomgeving gerichte waterstralen, chemische spuitmiddelen of zware koelmiddelenblootstelling inhoudt, moet deze classificatie worden gecontroleerd aan de hand van de installatievereisten. Voor volledige IP65 dekking van de assemblage moet een aparte servomotor en een onafhankelijk geclassificeerde externe tandwielkast worden overwogen.

V5: Hoe werkt de elektromagnetische rem op een motor met reductie, en heeft de reductieverhouding invloed op de houdkracht?

De rem zit op de motoras, vóór de reductie-eenheid — deze houdt de motoras mechanisch vast wanneer de 24V DC wordt verwijderd. Omdat de belasting via de reductie is aangesloten, is het houd-effect aan de belastingzijde gelijk aan het houdkoppel van de rem op de motoras vermenigvuldigd met de reductieverhouding. Een hogere verhouding produceert een proportioneel grotere houdkracht aan de belastingzijde van dezelfde rem. De rem is uitsluitend een houdapparaat, geen rem om te stoppen — de versterker moet de motor tot stilstand vertragen voordat de rem inschakelt. Gebruik altijd de MBR interlock uitgang van de MR-J2S versterker om het remrelais correct te sequencen.
