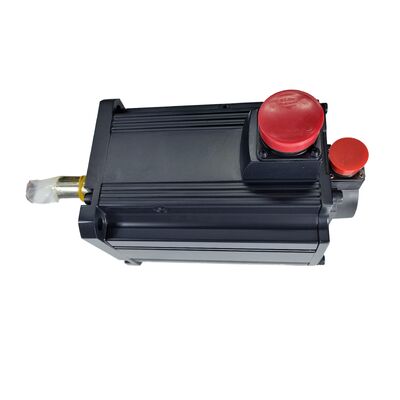

Mitsubishi HC-SFS502B (HCSFS502B) — 5kW AC Servomotor met Elektromagnetische Rem, MELSERVO-J2S Serie

Productidentificatie

Onderdeelnummer: HC-SFS502B

Ook Gezocht Als: HCSFS502B, HC-SFS-502B

Serie: Mitsubishi MELSERVO HC-SFS Serie (J2S / J2-Super Generatie)

Motortype: AC Borstelloze Servomotor met Elektromagnetische Rem

Conditie: Nieuw in Doos

Overzicht

De Mitsubishi HC-SFS502B is een 5kW AC servomotor met gemiddelde traagheid uit het MELSERVO-J2S (J2-Super) platform — de generatie die de oorspronkelijke HC-SF serie opvolgde en opnieuw definieerde wat de 5kW klasse kon leveren op het gebied van positioneringsresolutie en stabiliteit bij lage snelheden.

Nominaal op 2.000 omwentelingen per minuut met 23,9 Nm continu koppel, bezet deze motor de top van het standaard HC-SFS 2000 rpm bereik en wordt gekoppeld aan versterkers uit de MR-J2S-500 klasse. Het typeplaatje vermeldt 3-fasige AC-ingang op 133V / 26A; de output is 5kW. De "B"-suffix betekent dat deze variant een veerbelaste, fail-safe elektromagnetische rem bevat — de versie die wordt gekozen wanneer een uitgeschakelde as niet kan worden vertrouwd om op zichzelf op zijn plaats te blijven.

Wat de HC-SFS502B onderscheidt van zijn voorganger de HC-SF502B is eenvoudig: een 17-bits seriële absolute encoder die 131.072 pulsen per omwenteling levert, vergeleken met het 14-bits (16.384 ppr) apparaat in de oudere HC-SF serie. Die achtvoudige toename in resolutie verbetert niet alleen de nauwkeurigheid van fijne positionering — het stelt de snelheidslus van de J2S-versterker in staat om met een aanzienlijk hogere bandbreedte te werken, wat resulteert in merkbaar strakkere snelheidsregeling bij lage snelheden en betere afwijkingonderdrukking tijdens het snijden.

Technische Specificaties

De HC-SFS Serie — Een Stap Beter Dan de Originele HC-SF

De naamgevingsconventie van Mitsubishi is nauwkeurig genoeg dat het verschil tussen HC-SF en HC-SFS gemakkelijk te lezen is als je het eenmaal weet: de SFS-aanduiding markeert de J2-Super generatie-upgrade. Mechanisch delen de twee families flensafmetingen, asmaat en IP-classificatie — een HC-SFS502B past in dezelfde montagepositie als een HC-SF502B zonder mechanische aanpassing. Wat veranderde, was de elektronica.

Het J2S-platform was gebouwd rond een high-performance CPU en een nieuwe standaard voor high-resolution encoders. De snelheidsfrequentierespons op de MR-J2S-versterker bereikt 550 Hz of hoger, meer dan het dubbele van wat de oorspronkelijke J2-serie bereikte. De 17-bits absolute encoder in de HC-SFS-motor is de enabling hardware voor die verbetering. Met 131.072 afzonderlijke posities per omwenteling heeft de snelheidsestimator van de versterker veel meer gegevens per tijdseenheid, wat de koppelrimpel bij lage snelheden verzacht en het systeem werkelijk stijver maakt tegen procesverstoringen.

Voor machinegereedschaptoepassingen waar de HC-SF-serie adequaat presteerde, maar niet briljant — met name bij zeer lage voedingssnelheden, of in tapcycli waarbij de as schoon moet omkeren zonder vertraging — maakt de HC-SFS502B een praktisch en meetbaar verschil.

Elektromagnetische Rem: Veerbelast, Fail-Safe

De in de HC-SFS502B ingebouwde rem is een passief veiligheidsapparaat, geen dynamische remweerstand. Het werkt volgens het principe van de-energize-to-engage: 24V DC houdt de rem open en laat de as draaien; onderbreek de spanning en de veer klemt onmiddellijk de remschijf.

Dit is het belangrijkst op verticale assen. Een Z-kolom of spilkop op een bewerkingscentrum draagt het volledige gewicht van de spilassemblage — typisch een aanzienlijk deel van een ton op een middelgrote VMC. Wanneer de servo-versterker wordt uitgeschakeld, valt het motorkoppel onmiddellijk naar nul. Zonder een rem valt die belasting. De rem van de HC-SFS502B voorkomt dit door de as te vergrendelen op het moment dat 24V DC wordt verwijderd, ongeacht of de verwijdering gepland was (normale uitschakeling) of niet (stroomuitval, versterkerfout).

Hetzelfde principe geldt voor elke as met een aanzienlijke ongebalanceerde belasting — palletkolommen op HMC's, pers-achteraanslagen, portaal Z-assen op portaalmachines en klemmekanismen die positie moeten vasthouden tijdens de verwerking.

Bedradingsopmerking: De remspoel is een inductieve belasting. Een overspanningsbeveiliging moet over de klemmen van de remspoel worden gemonteerd om de spanningspiek bij het ontgrendelen en inschakelen van de rem te onderdrukken. Het overslaan van deze stap riskeert schade aan relaiscontacten en versterker I/O-circuits na verloop van tijd. De MBR (elektromagnetische rem-interlock) uitgang van de MR-J2S-versterker zorgt voor de juiste inschakeltiming — leid de rembesturing altijd via dit signaal in plaats van rechtstreeks vanaf een noodstopcontact te bedraden.

Absolute Encoder: Wat het in de praktijk betekent

Absolute encoders onthouden de positie. Wanneer een machine met HC-SFS502B motoren stroom verliest en deze vervolgens weer herstelt, leest de versterker de huidige absolute positie van de encoder zodra de besturing is ingeschakeld. Geen homing-cyclus. Geen zoektocht naar referentiemarkeringen. De as weet gewoon waar hij is.

De 17-bits seriële encoder in de HC-SFS502B bereikt dit met batterijback-up in de versterker (de A6BAT lithiumcel die in de J2S-familie wordt gebruikt). De batterij houdt het positiegeheugen van de encoder levend tijdens stroomuitval. Zolang de batterij in orde is, kan de machine na een stroomonderbreking hervatten vanaf een exact bekende positie.

De batterijconditie moet met regelmatige onderhoudsintervallen worden gecontroleerd. De J2S-versterker geeft een batterijwaarschuwingsalarm weer voordat deze volledig leeg is; die waarschuwing is de aanleiding om de batterij te vervangen vóór de volgende geplande uitschakeling, niet erna.

Waar deze Motor Typisch Wordt Gebruikt

VMC Z-as en spil. De Z-as met hoge capaciteit op een verticale bewerkingscentrum heeft continu koppel nodig voor zwaar frezen, de rem voor veilige servo-uitschakeling, en de absolute encoder om te hervatten na elke stroomonderbreking zonder de werkstukopstelling te verstoren.

HMC W-as en palletaandrijving. Horizontale bewerkingscentra gebruiken de W-as voor de positionering van de diepte van de facing head en palletshuttles voor werkstukoverdracht. Beide vereisen een combinatie van hoog koppel, remvastzetting en betrouwbare absolute positie gedurende ploegenwissels.

CNC draaibank revolver indexering. Grote draaicentra met servo-aangedreven revolvers profiteren van het 5kW vermogen voor snelle indexcycli, en de rem houdt de revolver stevig op elke indexpositie terwijl het klemmekanisme wordt ingeschakeld.

Transfer- en palletwisselsystemen. Meerstationstransferlijnen die zware armaturen verplaatsen, gebruiken servo-aandrijvingen in dit vermogensbereik voor de combinatie van snelheid en belastbaarheid. Tussen stations houdt de rem de palletindexpositie vast terwijl de fixturing of verwerking plaatsvindt.

Grootschalige handling- en portaalsystemen. Portaal-type laadsystemen met aanzienlijke Z-hoogte en zware eindeffectoren gebruiken rem-uitgeruste motoren op verticale assen om dezelfde fail-safe vasthoudredenen als machinegereedschap Z-kolommen.

HC-SFS Serie — 2000 rpm Familie Referentie

Alle modellen in deze tabel delen de 200V AC klasse ingang, 2.000 rpm nominale snelheid, 17-bits seriële absolute encoder (131.072 ppr), IP65 bescherming, olie-afdichte as en rechte as configuratie. De 352 en 502 modellen gebruiken het grotere 176 × 176 mm flensframe.

Nieuw-in-doos: Wat die Conditie Werkelijk Garandeert

Een in de fabriek verzegelde Mitsubishi servomotor is nooit aangesloten, gemonteerd of van stroom voorzien. Hij wordt geleverd in de originele Mitsubishi verpakking — binnenste schuimwieg, karton, beschermende as- en connectorhoezen intact. Elke hierboven vermelde specificatie geldt exact zoals gefabriceerd. Er is geen opgebouwde looptijd, geen thermische geschiedenis en geen installatiestress op lagers, koppelingsinterfaces of connectoren.

Voor machinebouwers die componenten voor nieuwe constructies inkopen, of onderhoudsafdelingen die strategische reservevoorraden opbouwen, biedt nieuw-in-doos de enige conditie die een echte gelijkwaardige vervanging van een fabrieks-motor zonder onbekenden biedt. Opgeknapte of gerepareerde motoren kunnen vervangen lagers, opnieuw ingegoten encoderassemblages of opnieuw gewonden statoren hebben — waarvan niets zichtbaar is zonder demontage. Nieuw-in-doos heeft geen van deze variabelen.

Voor opslag: motoren opgeslagen onder koele, droge, trillingsvrije omstandigheden behouden hun volledige specificatie gedurende meerdere jaren. Als de opslag langer dan vijf jaar duurt, is periodieke langzame rotatie van de as aan te raden om het lagervet te herverdelen vóór installatie.

Veelgestelde Vragen

V1: Welke servo-versterkers zijn compatibel met de HC-SFS502B?

De HC-SFS502B vereist een MR-J2S-500 klasse versterker. Compatibele modellen zijn de MR-J2S-500A (universele puls/analoge interface), MR-J2S-500B (SSCNET bus interface), MR-J2S-500CP (ingebouwde positioneringsfunctie) en MR-J2S-500CL (CC-Link interface). Hij is niet compatibel met MR-J2 (eerste generatie) versterkers, die een ander encoderprotocol gebruiken, noch met MR-J3 of MR-J4 serie versterkers zonder een conversiekit.

V2: Wat is het belangrijkste verschil tussen de HC-SFS502B en de HC-SF502B?

Beide motoren zijn mechanisch uitwisselbaar op de montageflens en as. Het cruciale verschil is de encoder: de HC-SFS502B gebruikt een 17-bits absolute encoder (131.072 ppr), terwijl de oudere HC-SF502B een 14-bits encoder (16.384 ppr) gebruikt. De hogere resolutie maakt de snellere snelheidslus van de MR-J2S-versterker mogelijk en verbetert de soepelheid bij lage snelheden en de positioneringsnauwkeurigheid. De HC-SFS502B vereist ook een J2S-serie versterker; de HC-SF502B wordt gekoppeld aan J2 of J2S versterkers.

V3: Hoe moet de elektromagnetische rem worden aangestuurd in het machinecircuit?

Gebruik de MBR (rem-interlock) uitgangssignaal van de servo-versterker om het remrelais aan te sturen — dit zorgt ervoor dat de rem pas inschakelt nadat de motor tot stilstand is vertraagd, waardoor schokbelasting op de remschijf wordt voorkomen. De remspoel werkt op 24V DC; monteer een overspanningsbeveiliging direct over de klemmen van de spoel om inductieve spanningspieken te onderdrukken. Sluit de rem nooit rechtstreeks aan op een noodstopcontact zonder de MBR-interlock in het signaalpad.

V4: Vereist de 17-bits encoder een batterij, en welke batterij wordt gebruikt?

Ja. De seriële absolute encoder vereist batterijback-up om positiegegevens te behouden tijdens stroomuitval. De standaardbatterij is de Mitsubishi A6BAT lithiumcel, geïnstalleerd in de MR-J2S servo-versterker (niet in het motorlichaam). De levensduur van de batterij is typisch enkele jaren bij normaal gebruik; de versterker geeft een waarschuwingsalarm voor lage batterijspanning weer voordat deze leeg is. Vervang de batterij tijdens een gepland onderhoudsvenster wanneer de waarschuwing verschijnt — wacht niet tot het alarm een ongeplande storing afdwingt.

V5: Kan de HC-SFS502B worden gebruikt om een HC-SF502B te vervangen in een bestaande machine zonder andere wijzigingen?

De montageafmetingen zijn compatibel, maar de encoderinterface is anders. De HC-SFS502B kan niet als een directe plug-and-play vervanging worden gebruikt voor een HC-SF502B op een machine die draait op originele MR-J2 versterkers — de J2 versterker kan de 17-bits seriële encoder van de J2S motor niet lezen. De vervanging zou tegelijkertijd de versterker moeten veranderen naar de MR-J2S-500 serie. Als de machine al MR-J2S versterkers gebruikt, is de omwisseling eenvoudig; bevestig de parameterinstellingen via MR Configurator voordat de as weer in productie wordt genomen.
