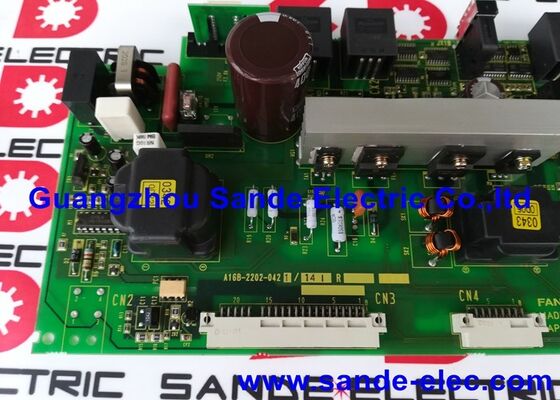

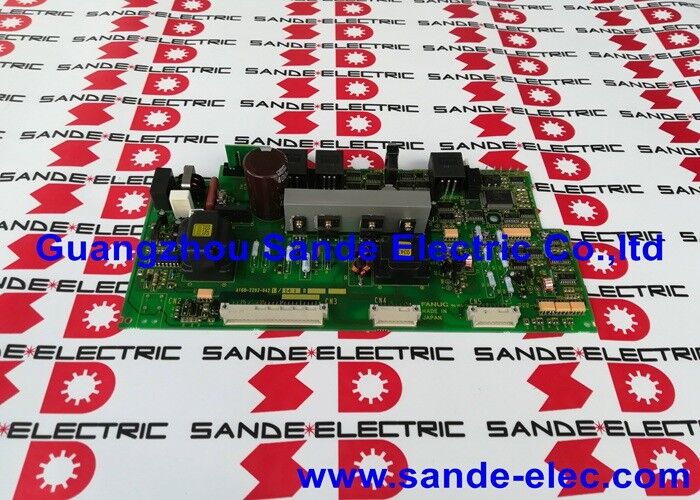

A16B-2202-0421 Fanuc Board A16B22020421 A16B-22O2-O421

A16B-2202-0421∙ FANUC Alpha PSM Servo Power Supply Control PCB van PSM-15 tot PSM-55 / 200VAC / 283V325VDC Regeneratieve / DC Bus

PSM De DC-busbron voor alle alfa-aandrijvingen

In een servosysteem van de FANUC-serie Alpha bevat de aandrijfkast drie soorten modules op een gedeelde gelijkstroombus:

• PSM (Power Supply Module):Alle andere modules komen van deze bus.
• SVM (servomodule):Drijft servomotoren van de DC bus.
• SPM (spindelmodule):Rijdt de spindelmotor van de DC bus.

De PSM is de elektrische basis van het hele aandrijfsysteem. Geen servomotor draait, geen spindel draait en geen DC-bus bestaat tenzij de PSM correct functioneert.

De A16B-2202-0421 is het besturingscylinder in het PSM. Het beheert de rectificatie- en vermogensfactorcorrectiecircuits, controleert de DC-busspanning,de stroomonderbrekingssequentie op commando of alarm uitvoert;, en verwerkt de regeneratiefunctie om de motorremenergie van de gelijkstroombus terug te sturen naar het wisselstroomnet.

Belangrijkste specificaties

PSM-alarmcodes

De PSM genereert alarmcodes die de CNC weergeeft wanneer er een storing optreedt. De A16B-2202-0421 bewaakt en rapporteert deze omstandigheden:

• AL-01:Overstroming in de hoofdvermogensmodule
• AL-02:Koelventilator gestopt
• AL-03:Temperatuur van de radiator abnormaal hoog
• AL-04:DC-busspanning daalde
• AL-05:Hoofdcondensator niet opgeladen binnen de opgegeven tijd
• AL-06:Input stroomvoorziening niet normaal
• AL-07:Abnormaal hoge DC-busspanning

Toepassingsscenario's

PSM-alarmdiagnose:Een FANUC Alpha aandrijfsysteem genereert een permanent alarm AL-04 (DC-spanningsverlies) na aanschakeling.en het hoofdstadium van de stroomvoorziening (bedradingsbord en stroomtoestellen) als intact worden getest. Het A16B-2202-0421 bedieningspaneel wordt geïdentificeerd als de foutbron. Vervanging herstelt de DC-busspanning van de PSM.

Onderhoudsonderhoud van het aandrijfsysteem:Tijdens een geplande revisie van een Alpha-serie aandrijfkast,A16B-2202-0421 wordt vervangen als onderdeel van een proactieve PCB-vernieuwing om leeftijdsgerelateerde storingen van de PSM-besturingsbord op een productiesysteem met een hoge werkcyclus te voorkomen..

Veelgestelde vragen

V1: Als op het PSM een alarm AL-07 (DC-busoverspanning) wordt weergegeven, geeft dit dan altijd aan dat er sprake is van een storing van het bedieningsplatform?

AL-07 kan verschillende oorzaken hebben: een fout op het bedieningspaneel, een mislukte regeneratiecircuit waardoor de energie niet terug naar het net kan,of een plotselinge vertraging met hoge traagheid die tijdelijk de regeneratiecapaciteit overschrijdt. Controleer of de vertragingsplaatsen in de CNC-parameters niet te agressief zijn ingesteld voordat de A16B-2202-0421 wordt vervangen.het bedieningspaneel of het stroomstadium is de waarschijnlijke foutbron.

Vraag 2: Kan de A16B-2202-0421 worden gebruikt met de PSM-modellen met BM-suffix (bijv. A06B-6087-H115#BM)?

Het achtervoegsel #BM geeft een CE-gemarkeerde variant van de PSM-module aan. De overeenkomstige controlepcb voor deze CE-gemarkeerde varianten is de A16B-2202-0424, niet de A16B-2202-0421.Deze twee versies zijn specifiek voor hun respectieve modulevarianten en zijn niet uitwisselbaarBevestig of de geïnstalleerde PSM de standaard of BM variant is voordat u het vervangende besturingsbord bestelt.

V3: Wat is het bedradingsbord en moet het tegelijkertijd met de A16B-2202-0421 worden vervangen?

Het PSM bevat twee hoofdPCB's: het besturingsbord (A16B-2202-0421) en het bedradingsbord (de A20B-1006-xxxx-variant die specifiek is voor het PSM-vermogen).Het bedradingsbord behandelt de hoogstroomverbindingenDe controleplaat beheert de regelings- en beveiligingslogic, tenzij de bedradingsplaat zichtbare schade heeft:beschadigde aansluitingen ️ bij storing van het bedieningspaneel alleen het bedieningspaneel A16B-2202-0421 moet worden vervangen.

V4: Is het veilig om de A16B-2202-0421 te testen door de PSM te activeren zonder aangesloten SVM- of SPM-modules?

De PSM kan een gelijkstroombus opzetten zonder dat de laadmodules zijn aangesloten. Dit is een geldige isolatietest om de PSM-functie te verifiëren voordat de aandrijvingsmodules opnieuw worden aangesloten.De DC-buscondensatoren laden tot 283 ∼ 325 VDC.. Gehoorzaam alle veiligheidsmaatregelen voor hoge spanning: nooit DC-busterminals of interne componenten aanraken terwijl de unit aan is.wacht op de condensatorontladingscyclus (typisch 5~10 minuten) voordat u toegang krijgt tot het PSM-interieur.

V5: Hoe werkt de A16B-2202-0421 samen met de CNC tijdens een gecontroleerde afsluitingssequentie?

De CNC stuurt via het servo-activatie-signaal een commando om de stroom uit te schakelen naar de PSM voordat de wisselstroom wordt afgesneden in een gecontroleerde stopzetting.De A16B-2202-0421 reageert door het stroomstadium te bevelen de regeneratie te stoppen., laat de gelijkstroombus tot een veilig niveau ontladen via een gecontroleerd impedantiepad en schakelt dan uit.Deze sequentie voorkomt plotselinge DC busspanning ineenstorting die de aandrijving parameters kan beschadigen of veroorzaken mechanische problemen van plotselinge as vermogen verlies.
