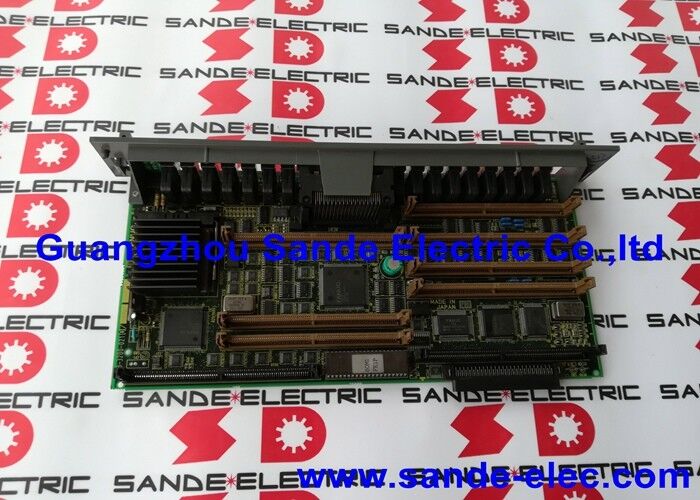

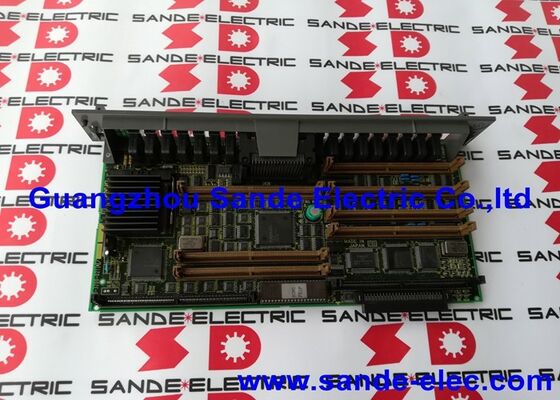

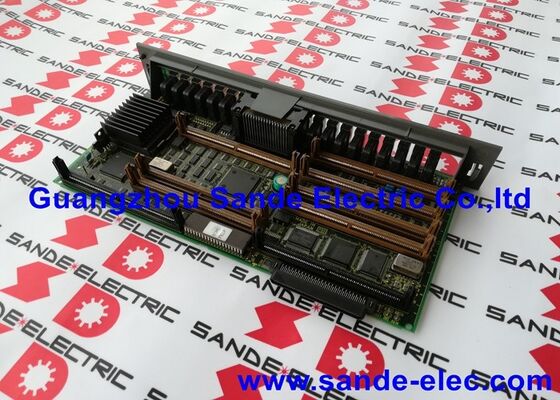

FANUC A16B-3200-0210 CPU-bord A16B32000210 A16B-32OO-O21O

A16B-3200-0210 | FANUC Series 18 Model C Hoofd-CPU-kaart — Intel i486DX2 / 66MHz / 32-bit / 6-assig / 18-MC / 18-TC / 180-MC

Serie 18C - De laatste van de Pre-i-generatie

Het FANUC Series 18 Model C (FS18C) vertegenwoordigt de laatste iteratie van het Series 18 CNC-platform vóór de overgang naar de 18i (i-generatie) hardware. Model C introduceerde de Intel i486DX2-processor - een aanzienlijke upgrade van de eerdere 8-bits en 16-bits processors die werden gebruikt in de Series 18 Model A en Model B - met behoud van de fundamentele architectuur van de Series 18-productfamilie.

Machines gebouwd op het 18-C-platform zijn nog steeds in actieve productiedienst. De A16B-3200-0210 is het masterboard voor deze systemen: de centrale PCB waarop alle SMD-optiemodules zijn aangesloten, en het bord dat de fysieke grenzen bepaalt van waarvoor de 18-C CNC kan worden geconfigureerd.

Belangrijkste specificaties

Negen moduleslots — Systeemconfiguratie via SMD-modules

De A16B-3200-0210 wordt geleverd als een generiek basisbord zonder enige SMD (Surface Mount Device) insteekmodules. De negen moduleslots van het bord accepteren de modules die de mogelijkheden van het specifieke systeem definiëren:

• SRAM-module:Parameter- en programmaopslag op batterijen
• Flash ROM (FROM)-module:Systeemsoftware en programmaopslag voor de lange termijn
• DRAM-module:Werkgeheugen voor CPU-verwerking
• Servobesturingsmodule:Asbesturingsinterface
• Servo-interfacemodule:FSSB- of Type-A servobusaansluiting
• Spindelbesturingsmodule:Analoge of digitale spindelinterface
• Randapparatuur I/O-module:Machine-I/O-interface
• CRT/LCD-displaymodule:Bedieningsinterface weergeven
• Communicatiemodule:RS-232-, RS-422- of Ethernet-opties

Dit modulaire ontwerp is de reden waarom het bord "wordt geleverd zonder SMD-modules" - de combinatie van modules maakt het bord specifiek voor een bepaald machine- en CNC-type. De generieke A16B-3200-0210-kaart accepteert elke geldige combinatie van deze modules om overeen te komen met de originele configuratie van de geïnstalleerde machine.

Toepassingsscenario's

18-MC moederbord van bewerkingscentrum defect:Een bewerkingscentrum met FANUC 18-MC CNC start niet op. Nadat de integriteit van de stroomvoorziening is bevestigd, wordt de A16B-3200-0210 geïdentificeerd als het storingspunt. Door een vervangend bord te plaatsen – waarbij de originele SMD-modules opnieuw zijn geïnstalleerd – gevolgd door een parameterherstel vanaf een back-up, keert het bewerkingscentrum terug naar de productie.

Vervanging van het 18-TC draaimiddenbord:Het moederbord van een draaicentrum vertoont een periodieke fout die willekeurige resets veroorzaakt. Het vervangingsbord A16B-3200-0210 herstelt de stabiele werking met de bestaande SMD-modules en CNC-software.

CNC-onderhoudsrevisie:Een ouder 18-MC-bewerkingscentrum ondergaat een uitgebreide CNC-revisie. De A16B-3200-0210 wordt vervangen als onderdeel van een vernieuwing op bordniveau, terwijl alle SMD-modules worden geïnspecteerd en opnieuw geïnstalleerd.

Veelgestelde vragen

Vraag 1: Welke SMD-modules moeten afzonderlijk worden besteld om een ​​volledig A16B-3200-0210-systeem te voltooien?

Welke modules nodig zijn, is afhankelijk van de specifieke 18-C CNC-configuratie. Minimaal: een FROM-module (CNC-systeemsoftware), een SRAM-module (parameters en programma's) en een DRAM-module (werkgeheugen). Servo-, spil- en communicatiemodules zijn afhankelijk van het aantal assen en het aandrijftype van de machine. Identificeer de geïnstalleerde moduletypen van het originele moederbord voordat u vervangingen bestelt. De onderdeelnummers van de modules staan ​​op elk SMD-modulelabel afgedrukt.

Vraag 2: Is de A16B-3200-0210 compatibel met de Series 16C CNC?

De A16B-3200-0210 is bevestigd voor het Series 18C/18M/T-platform. Hoewel sommige bronnen dit bord vermelden onder de Series 16/18 Model B-documentatie, gebruiken de Series 16C en 18C gerelateerde maar verschillende moederbordhardware. DNC Electronics merkt op dat dit "het hoofd-CPU-bord voor het Fanuc 18-C-besturingssysteem" is. Bevestig het doel-CNC-model – 16C of 18C – voordat u bestelt, aangezien de aangrenzende onderdeelnummers van de plaat voor de 16C gelden.

Vraag 3: Wat is de maximale programmaopslagcapaciteit die met dit bord kan worden bereikt?

Programmaopslag wordt bepaald door de FROM- en SRAM-modules die op de A16B-3200-0210 zijn geïnstalleerd - niet door het moederbord zelf. De negen moduleslots van het bord accepteren verschillende FROM-capaciteitsmodules, en SRAM-modules van verschillende grootte bepalen het aantal en de grootte van programma's die kunnen worden opgeslagen met batterijback-up. De combinatie van FROM- en SRAM-modules definieert de totale programmaopslagconfiguratie van het systeem.

V4: Moeten voor het passen van de A16B-3200-0210 alle parameters en programma's opnieuw worden ingevoerd?

Ja, als de SMD-modules niet worden overgenomen van het defecte bord. De SRAM-module behoudt parameters en programma's (met batterijback-up). Als de SRAM-module van het originele bord intact is en wordt overgebracht naar de vervangende A16B-3200-0210, blijven de CNC-gegevens behouden. Als de SRAM-module ook defect is, is een volledig herstel vanaf een back-up vereist. Dit is de reden waarom regelmatige parameterback-up een essentiële onderhoudspraktijk is.

V5: Kan een RISC-processoroptie worden toegevoegd aan de A16B-3200-0210 voor betere prestaties?

DNC Electronics merkt op dat de A16B-3200-0210 "kan werken met verschillende soorten OPTION-PCB's en RISC-processors voor extra taken." Sommige FANUC CNC-systemen boden optionele RISC-coprocessorkaarten om specifieke functies te versnellen – voornamelijk contouren op hoge snelheid en geavanceerde vooruitblik. De moduleslots van de A16B-3200-0210 zijn geschikt voor deze optiekaarten. Raadpleeg de FANUC Serie 18C aansluit- en onderhoudshandleidingen voor de volledige lijst met ondersteunde optiekaarten en hun installatievereisten.
