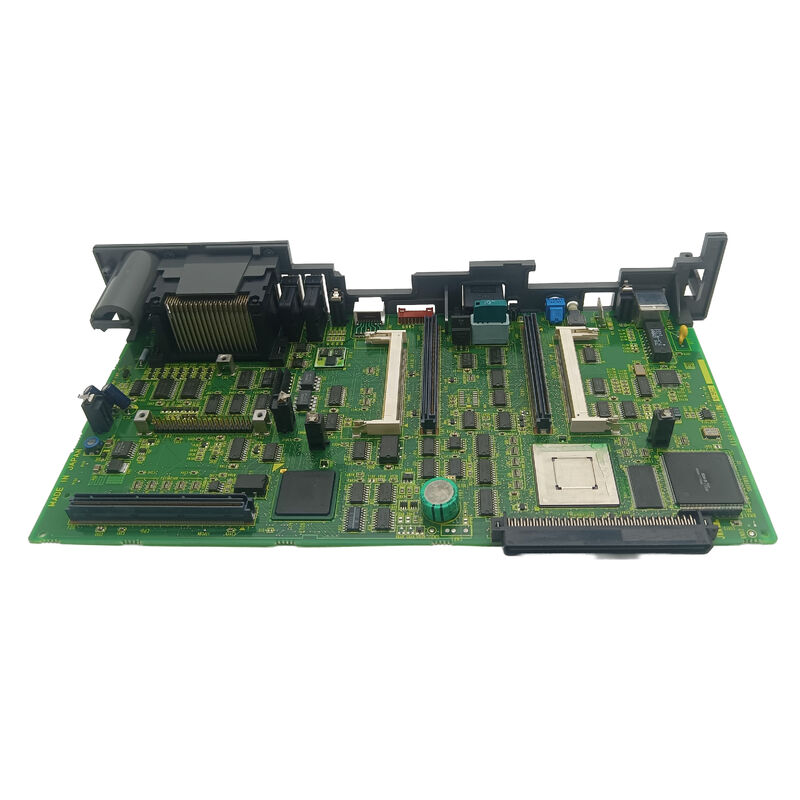

FANUC controller board A16B-3200-0495 A16B32000495 A16B-32OO-O495

A16B-3200-0495 ∙ FANUC 0i Mate-B Main CPU PCB ∙ Central Master Board voor serie 0i Mate Model B CNC-systemen

FANUC's compacte, zuinige CNC-platform

De FANUC serie 0i Mate is de compacte, zuinige tak van de 0i CNC-familie.De 0i Mate is ontworpen voor eenvoudiger machinetoepassingen 2 assen en 3 assen draaibank, kleine bewerkingscentra en productieboormachines waar een kostenefficiënte CNC is vereist zonder afbreuk te doen aan de betrouwbaarheid.

De aanduiding "Mate" is belangrijk: het betekent een verminderd aantal I/O's en een lager ascapaciteit in vergelijking met het volledige 0i-platform,het geschikt maken voor eenvoudige machines waarbij de volledige 0i-capaciteit niet nodig isDe hardware gebruikt echter dezelfde FANUC-buildkwaliteit en -architectuur als de bredere 0i-familie.

De A16B-3200-0495 is het belangrijkste CPU-bord voor de Model B-generatie van dit 0i Mate-platform.

Belangrijkste productinformatie

Hoofdfunctie van het bord: alles is hier verbonden

De A16B-3200-0495 is het bord waarmee alle andere componenten in de Mate-B-besturingseenheid hun signalen en stroom doorgeven.en servo-interface kaarten allemaal verbinden met de hoofdbord bus connectoren en backplaneAls het hoofdbord uitvalt:

• Het CNC-scherm gaat leeg of start niet
• Geen asbeweging mogelijk ̇ de servo-interface kan geen commando's ontvangen
• PMC-sequentielogica kan niet worden uitgevoerd machine-interlocks en actuatorcontrole stoppen
• Communicatie met de bedieningspanelen en externe apparaten is verloren

Dit komt allemaal van één bord.Het vervangen van de A16B-3200-0495 door een correct geconfigureerde vervanging met de toepasselijke SMD-geheugenmodules opnieuw geïnstalleerd herstelt alle systeemfuncties tegelijkertijd.

Toepassingsscenario's

0i Mate-B CNC draaibank storing:Een 2-assige CNC draaibank met een 0i Mate-B-besturing begint niet.De A16B-3200-0495 wordt geïdentificeerd als het mislukte hoofdbord.Het installeren van een vervanging en het herstellen van de parameters van de back-up brengt de draaibank weer in productie.

Vernieuwing van de CNC-besturingseenheid:Een gereedschapsmachinehandelaar die een ouder 0i Mate-B-systeem renoveert, vervangt het hoofdbord A16B-3200-0495 als onderdeel van een volledige reorganisatie van de bedieningseenheid.het verzekeren dat de gerenoveerde machine begint met een nieuwe hardware basislijn.

Veelgestelde vragen

V1: Wat is het verschil tussen de 0i Mate-B en de standaard 0i-B CNC?

De 0i Mate-B is een versnelde versie van het 0i-B-platform, ontworpen voor eenvoudiger werktuigmachines met minder assen (meestal 2-3) en lagere I/O-vereisten.De standaard 0i-B ondersteunt meer assen, meer I/O, en meer optie boards.maar de hoofdplaten hebben verschillende onderdelennummers. De Mate-B gebruikt de A16B-3200-0495, terwijl de Mate-B de A16B-3200-0490/0491 serie gebruikt.Ze zijn niet uitwisselbaar.

V2: Welke SMD-modules moeten van het oorspronkelijke bord naar de vervangende A16B-3200-0495 worden overgebracht?

De FROM-modules (CNC-systeemsoftware), de SRAM-modules (parameters en programma's) en alle DRAM-modules die op het oorspronkelijke hoofdbord zijn geïnstalleerd, moeten worden geïdentificeerd en zorgvuldig worden verwijderd.met een vermogen van niet meer dan 50 WDeze modules bevatten de machine-specifieke gegevens. Zonder hen zal de CNC alarm bij opstarten met systeemsoftware of parameter ontbrekende fouten.

Vraag 3: Is de A16B-3200-0495 na installatie te programmeren?

Het bord zelf vereist geen firmware programmering ∙ het werkt met behulp van de CNC-systeemsoftware in de FROM-modules.als de FROM- of SRAM-modules van het oorspronkelijke bord ook zijn uitgevallenDaarom is een volledige back-up van de parameters van cruciaal belang voordat het hoofdbord wordt vervangen.

V4: Kan de A16B-3200-0495 op het bord worden gerepareerd?

Voor een productie-kritieke machine is een directe vervanging doorgaans sneller dan een reparatie.Voor niet-dringende situaties, is een gekwalificeerde reparatie een kosteneffectief alternatief wanneer de storing te wijten is aan een afzonderlijk onderdeel in plaats van een wijdverspreide schade.

V5: Welke documentatie is nodig voor de vervanging van A16B-3200-0495?

Vereist: de FANUC Mate-B-aansluitingshandleiding van de serie 0i (hardwaredeel) voor plaatlocatie-diagrammen en toewijzingen van slots voor SMD-modules;de CNC-onderhoudshandleiding voor veiligheidsprocedures en procedures voor back-up/herstel van parametersAls er geen back-up van de parameters is, dient bij herstel na vervanging van het hoofdbord contact te worden opgenomen met de fabrikant van de machine.
