FANUC Servo Control Board A20B-2001-0931 A2OB-2OO1-O931

A20B-2001-0931 | FANUC Alpha-serie SVM2 twee-assige servoaandrijvingsbesturingskaart - Type-A interface / SVM2-12/12 tot SVM2-40/40

SVM2-modulearchitectuur — Twee PCB's, één behuizing

De FANUC Alpha-serie SVM2 is een tweeassige servoversterker: één module die twee servomotoren tegelijkertijd aanstuurt. Binnenin de module werken twee PCB's in combinatie:

Het bedradingsbord(A16B-2202-xxxx / A16B-2203-xxxx): de passieve verbindingslaag. Het bevat de DC-busingang, de voedingsklemmen van de motoruitgang, de encoder-feedbackconnectoren en de Type-A-interfacekabelaansluiting.

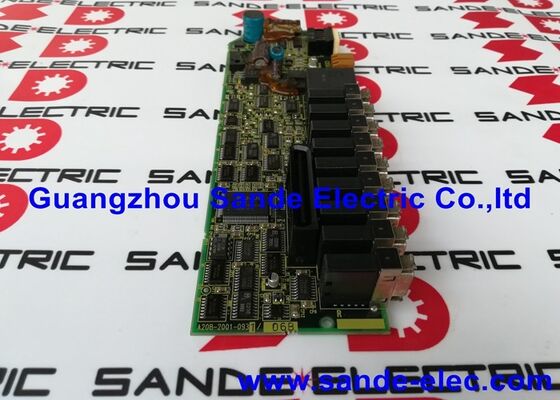

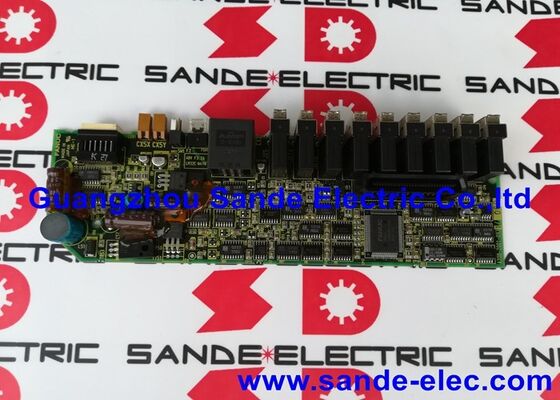

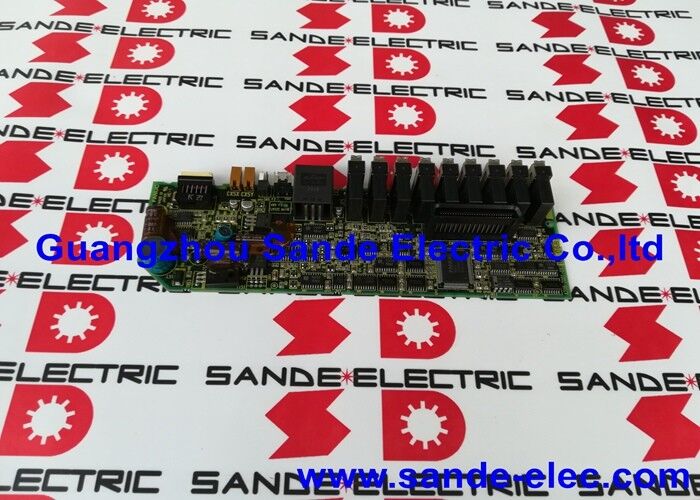

De besturingskaart — A20B-2001-0931: de actieve verwerkingslaag. Deze bovenste kaart ontvangt asopdrachten van de CNC via de Type-A-interface, voert huidige regellussen uit voor beide assen, verwerkt encoderfeedback, voert beveiligings- en diagnostische logica uit en genereert poortaandrijfsignalen voor de IGBT-stroomschakelaars.

Wanneer de omvormer zich abnormaal gedraagt ​​(aanhoudende alarmen, ascommunicatiefout, onjuiste stroomregeling), is de A20B-2001-0931 het vervangingsdoel op bordniveau voor de besturingssectie.

Belangrijkste specificaties

Type-A-interface – CNC-naar-drive-communicatie

Type-A is de analoog-digitale servobus die FANUC gebruikte bij de aandrijvingsgeneratie van de Alpha-serie. Een speciale kabel loopt van de servo-interfacekaart van de CNC naar de Type-A-ingang van de SVM2 op de A20B-2001-0931. Via deze kabel verzendt de CNC bij elke servo-updatecyclus positie- en snelheidsopdrachten, en de aandrijving retourneert positiefeedback en statusgegevens.

Dit is een generatie eerder dan de glasvezel-FSSB-interface die in latere FANUC-systemen werd gebruikt. Machines met Type-A-aandrijvingen maken gebruik van speciale bedrading van de CNC naar elke servomodule, waardoor de interfacebetrouwbaarheid van de Type-A-circuits van de A20B-2001-0931 van cruciaal belang is voor de ascommunicatie van de machine.

Toepassingsscenario's

Reparatie van tweeassige servoaandrijvingen:Een servomodule met twee assen ontwikkelt een controlealarm dat tijdelijk verdwijnt bij een reset, maar onmiddellijk terugkeert wanneer de aandrijving wordt ingeschakeld. De bedradingskaart en het vermogensgedeelte testen correct. Door de besturingskaart A20B-2001-0931 te vervangen, wordt het aanhoudende alarm opgelost en worden beide asfuncties hersteld.

Reserveonderdelenplanning:Een onderhoudsteam ondersteunt een machinewerkplaats met meerdere SVM2-schijven uit de FANUC Alpha-serie met verschillende stroomwaarden. Het op voorraad hebben van één A20B-2001-0931 dekt de vervangingsbehoefte van de besturingskaart voor alle SVM2-12/12, SVM2-20/20 en SVM2-40/40 units.

Veelgestelde vragen

Vraag 1: Is A20B-2001-0931 dezelfde besturingskaart, ongeacht de stroomsterkte van SVM2?

Ja. De functie van de besturingskaart en het circuitontwerp zijn hetzelfde voor de SVM2-varianten van 12/12 tot en met 40/40 en hoger. Verschillen in stroomsterkte worden opgevangen door de eindtrap en de bedradingskaart. Een enkele A20B-2001-0931 vervangt de besturingskaart in elk van deze SVM2-configuraties.

Vraag 2: Kan A20B-2001-0931 worden geïnstalleerd in een SVM3-module (drie assen)?

Nee. SVM2- en SVM3-modules gebruiken verschillende besturingskaarten die zijn afgestemd op hun specifieke aantal assen en module-architectuur. SVM3 drie-assige besturingskaarten hebben verschillende onderdeelnummers. De A20B-2001-0931 is uitsluitend specifiek voor tweeassige SVM2-modules.

Vraag 3: Hoe wordt de besturingskaart vervangen zonder het vermogensgedeelte te verstoren?

De bovenste kaart A20B-2001-0931 bevindt zich boven de bedradingskaart en is aangesloten via board-to-board-connectoren en de Type-A-kabel. Voor het vervangen van de besturingskaart hoeft u alleen de Type-A-interfacekabel en de bord-naar-bord-verbinding los te koppelen; er worden geen hoogspanningsmotorbedradingen of DC-busverbindingen verstoord. De bedradingskaart en de voedingscomponenten blijven op hun plaats tijdens het verwisselen van de besturingskaart.

V4: Welke alarmcodes duiden doorgaans op een A20B-2001-0931-fout?

Alarmen met betrekking tot servobuscommunicatie (type-A-verbindingsfouten), asspecifieke fouten in de stroomregeling die tegelijkertijd op beide assen verschijnen (aangezien één besturingskaart beide assen beheert) en aandrijfalarmen die aanhouden ongeacht de toestand van de motor of de encoderkabel wijzen allemaal in de richting van de besturingskaart. Alarmen voor één as onder normale belasting suggereren doorgaans de motor, encoder of voedingsapparaat voor die specifieke as in plaats van de gemeenschappelijke besturingskaart.

Vraag 5: Moeten de servoparameters opnieuw worden geladen na het plaatsen van een vervangende A20B-2001-0931?

Servoparameters worden bewaard in het parametergeheugen van de CNC, niet in de besturingskaart van de servoaandrijving. Het vervangen van de A20B-2001-0931 heeft geen invloed op opgeslagen CNC-parameters. Na het aanbrengen van de vervanging en het herstellen van de Type-A-communicatie past de CNC de bestaande servoparameters automatisch toe. Controleer of de as gereed is en voer een testbeweging op lage snelheid uit voordat u de machine weer in productie neemt.
