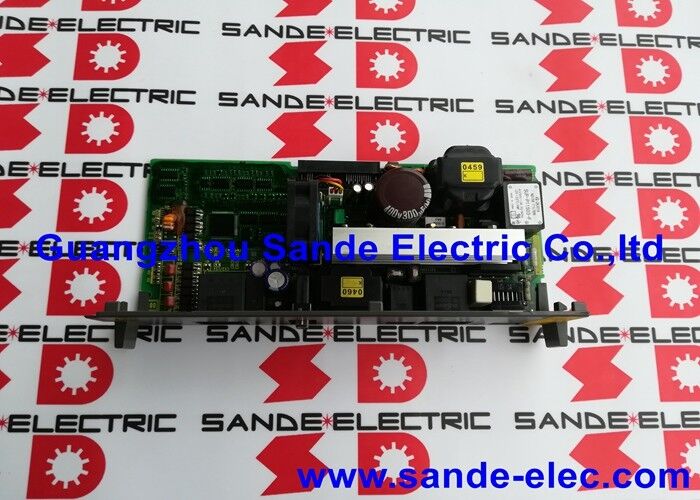

FANUC A20B-2100-0762 A20B21000762 Power Board A2OB-21OO-O762

A20B-2100-0762∙ FANUC Alpha-i PSM Servo Power Supply Control PCB ∙ Power Shut-off Function / DC Bus Supply / Vervangen door A20B-2101-0392

PSM Foundation van het Alpha-i Servo-systeem

Elke FANUC Alpha-i aandrijfkast is opgebouwd rond drie soorten modules die een gemeenschappelijke gelijkstroombus delen:

PSM (Power Supply Module):De PSM is aan de linkerkant van de aandrijflijn geplaatst en zet wisselstroom om in de gereglementeerde gelijkstroombusspanning die door alle stroomafwaartse modules wordt gebruikt.Het is de elektrische basis geen servo-as kan bewegen en geen spindel kan lopen zonder de PSM eerst het opzetten en onderhouden van de DC bus.

SVM (servomodule):Trekt uit de gelijkstroombus van de PSM om servomotoren te aandrijven op de machinaxsels X, Y, Z en eventuele extra gecontroleerde assen.

SPM (spindelmodule):Ook haalt het uit de gelijkstroombus van de PSM om de spindelmotor van de machine aan te drijven.

De A20B-2100-0762 is de besturings-PCB in het PSM het bord dat de DC busspanning regelt, de stroomonderbrekingssequentie uitvoert, de interne gezondheid van het PSM controleert,en beheert de regeneratiefunctie die de motorremenergie terugkeert naar het wisselstroomnet.

Belangrijkste productinformatie

Energieafsluiting

De stroomstop is een cruciale veiligheid en sequentiefunctie binnen het Alpha-i PSM. Wanneer de CNC een systeemstopcommando geeft, of het nu via een normaal programma eindigt, de bediener stopt,of noodstop ✓ het stroomsluitcircuit:

1. Ontvangt het uitschakelcommando via het servo-activeringssignaal
2. Beveelt de actieve regeneratie circuits om te stoppen met het accepteren van energie van de DC bus
3. Het initiëren van een gecontroleerde ontlading van de DC-buscondensatoren via de remweerstand of het regeneratiepad
4. Bevestigt dat de DC busspanning is gedaald tot een veilig niveau binnen het opgegeven tijdsvenster
5. Signalen volledig uitgeschakeld voor de CNC

Zonder de stroomstopfunctie blijft de DC-buscondensatorlading na het E-stop commando op gevaarlijke niveaus.De A20B-2100-0762 controleert deze volgorde een storing in dit bord kan resulteren in PSM alarmen tijdens het opstarten, onjuist DC-busgedrag, of het niet correct uitvoeren van de gecontroleerde uitschakeling.

Toepassingsscenario's

PSM slaagt er niet in DC-bus op te zetten:Na aanschakeling toont het LED-display van de PSM een alarmcode in plaats van de normale bedrijfsstaat.Na het bevestigen van de AC-invoer en bedrading zijn correct, wordt de A20B-2100-0762 als de fout geïdentificeerd. Het monteren van de vervanging (of de A20B-2101-0392 indien van toepassing) herstelt de normale PSM-start.

Alarm voor stroomonderbreking:De CNC meldt een PSM-afsluitingsfout de DC-bus ontlaadt niet correct na een E-stop. Het afsluitcircuit van de A20B-2100-0762 is de foutbron.Plaat vervangen herstelt de correcte afsluiting volgorde.

Veelgestelde vragen

V1: Wordt de A20B-2100-0762 alleen gebruikt in specifieke PSM-vermogenscategorieën of in het volledige Alpha-i-PSM-bereik?

In het bereik van Alpha-i PSM, verschillende vermogensklassen (PSM-5).5, PSM-11, PSM-15, enz.) verschillende bedradingsplaten gebruiken terwijl ze mogelijk hetzelfde besturings-PCB delen. Confirm from the PSM's spare parts list in the Alpha-i maintenance manual whether the A20B-2100-0762 is applicable to the specific PSM installed — the control board's assignment to a PSM model is defined in the maintenance manual's spare parts tables.

V2: Is het veilig om het Alpha-i aandrijfsysteem op te starten om een PSM-besturingsbordfout te diagnosticeren?

Beperkte diagnostische werkzaamheden observering van de alarmcodes van de PSM-LED en controle van de inkomende wisselstroomvoorziening kunnen worden uitgevoerd met het systeem aangesloten.het systeem moet worden uitgeschakeld en de DC-buscondensatoren moeten volledig zijn ontladen voordat toegang wordt verkregen tot het PSM-interieur.. De lading indicator LED op de PSM signalen wanneer de ontlading is voltooid. Controleer met een gekalibreerde DC voltmeter om te bevestigen voordat u aan de interne componenten.

V3: Welke alarmcodes op de PSM-LED geven aan dat de A20B-2100-0762 mogelijk is uitgevallen?

Bij storingen van de PSM-besturingsbord worden doorgaans alarmcodes AL-01 (overstroom in de hoofdmodule), AL-04 (gevallen gelijkstroomspanning), AL-05 (condensatoren die niet in de opgegeven tijd zijn opgeladen) weergegeven.of AL-06 (invoerstroom abnormaal)Deze codes verschijnen op het 2-cijferige 7-segment LED-scherm van de PSM. Niet alle PSM-alarmen wijzen naar het bedieningspaneel en problemen met het voedingsapparaat voordat de A20B-2100-0762 als oorzaak wordt geïdentificeerd..

V4: Verplicht het vervangen van A20B-2100-0762 door A20B-2101-0392 veranderingen in de parameters van de CNC?

De servo- en spindelparameters worden opgeslagen in het hoofdgeheugen van de CNC, niet in het PSM-besturingsbord.Na het monteren van het vervangingsbord en het herstellen van de stroom, moet de PSM de gelijkstroombus instellen en met behulp van de bestaande CNC-servo-parameterset de stand van gereedheid bereiken.

V5: Wat is de correcte afkoelingsperiode voor toegang tot het binnenste van de Alpha-i PSM na het uitschakelen?

De koel- en ontladingsperiode is afhankelijk van de grootte van de condensatorbank van de PSM en de geïnstalleerde ontladingsweerstand.In de onderhoudshandleiding van de servoversterker Alpha-i wordt de minimale wachttijd voor het specifieke PSM-model “typisch 5 tot 20 minuten na verwijdering van het wisselstroomnet” bepaald.Controleer altijd de ontlading door de ladingsindicator-LED van het PSM te observeren en te bevestigen met een gelijkstroomvoltmeter voordat u een intern onderdeel aanraakt.
