FANUC A20B-2101-0042 | PC Alpha iSV Dual-Channel 3-Assige Drive Control Board — A20B-2101 Serie

Besturingslaag Binnen de Alpha iSV Versterker

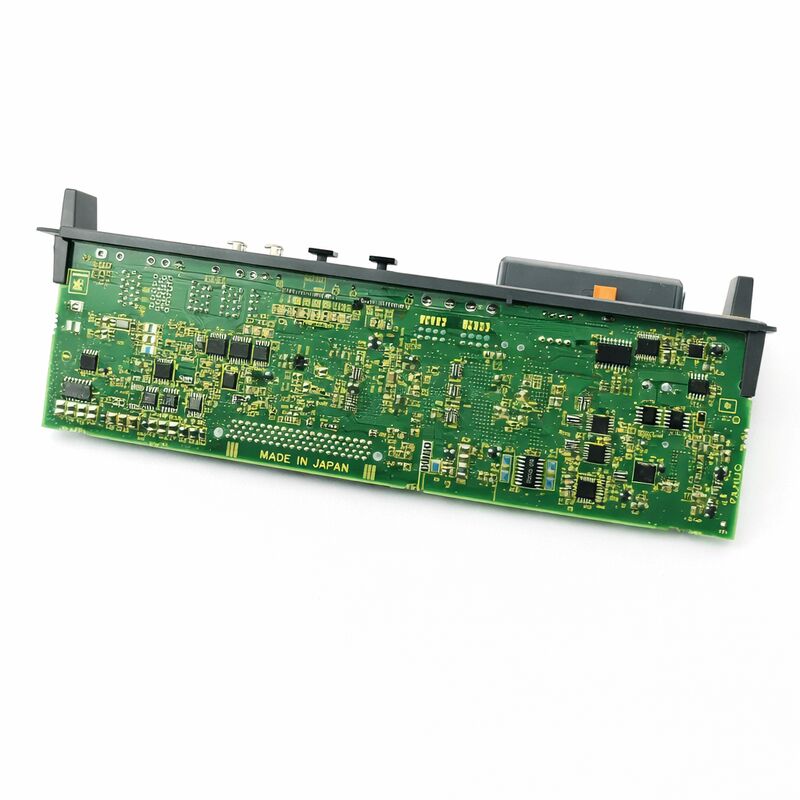

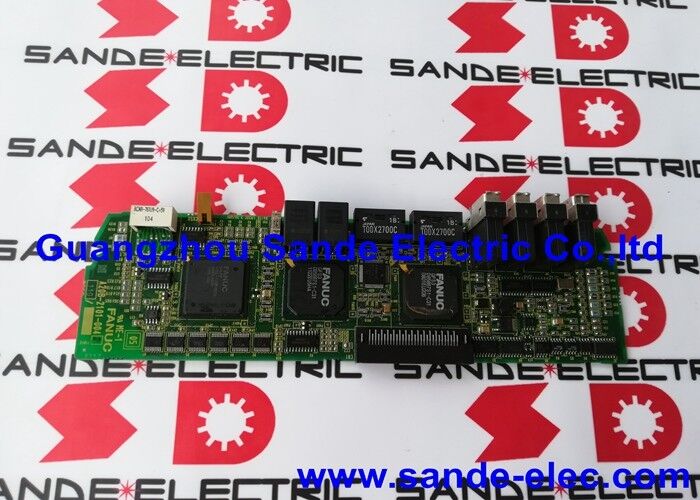

De A20B-2101-0042 is de besturings-PCB voor FANUC's Alpha iSV servo-versterkersysteem — een bord aan de aandrijfzijde dat de verwerkings- en besturingsintelligentie levert voor een dual-channel, 3-assige servo-aandrijfconfiguratie. In de Alpha iSV-versterkerarchitectuur verwerkt het besturingsbord de digitale signaalverwerking voor servo-asbesturing: het ontvangt aspositiecommando's van de CNC, voert stroom- en snelheidsregelalgoritmen uit, genereert PWM-gate-signalen naar het vermogensstadium van de versterker en beheert de verwerking van encoderfeedback en alarmdetectie.

De aanduiding dual-channel betekent dat dit ene bord twee onafhankelijke servo-as-kanalen ondersteunt. De 3-assige capaciteit weerspiegelt de verwerkingscapaciteit van het bord voor aandrijfconfiguraties die tot drie servo-assen bedienen in het geïnstalleerde aandrijfsysteem.

Dit bord is een servo-add-on module — het behoort tot de versterker- en bewegingsbesturingskant van de hardware, niet tot de CNC hoofd-CPU of communicatie-optielaag. Een defect heeft invloed op de servo-aandrijffunctie van de assen die het aanstuurt. Symptomen zijn doorgaans as-specifiek: servo-communicatie-alarmen, overstroomalarmen die niet kunnen worden opgelost door inspectie van de motor of kabel, of assen die niet kunnen initialiseren terwijl andere assen in hetzelfde CNC-systeem functioneel blijven.

Belangrijkste Specificaties

A20B-2101 Serie — Bordniveau Reparatie voor Alpha iSV Drives

De A20B-2101 familie omvat besturings-PCB's voor FANUC's Alpha iSV servo-versterkerreeks. Bordniveau vervanging van een defecte besturings-PCB is de kosteneffectieve onderhoudsaanpak wanneer het vermogensstadium van de versterker gezond is — het vermogensstadium (IGBT-modules, gelijkrichter, buscondensatoren) en de besturings-PCB falen door verschillende mechanismen en kunnen onafhankelijk worden onderhouden.

Het bevestigen welk onderdeel defect is voordat u bestelt, is de cruciale eerste stap. Servo-alarmen die aanhouden na inspectie van motorkabels, encoderkabels en de staat van de encoder, gecombineerd met normale vermogensstadiumdiagnostiek (busspanning aanwezig, geen zichtbare schade aan componenten), wijzen op de besturings-PCB. Alarmen die consistent zijn met IGBT-falen (overstroom met losgekoppelde kabels, instorting van de busspanning) wijzen op het vermogensstadium.

De A20B-2101-0042 is specifiek voor de dual-channel 3-assige Alpha iSV-configuratie. Aangrenzende onderdeelnummers in de A20B-2101-serie dienen voor andere as-aantallen en versterkerconfiguraties — het vervangen door een ander achtervoegsel installeert een bord met andere firmware en asconfiguratie die mogelijk niet overeenkomt met de geïnstalleerde aandrijfarchitectuur.

Veelgestelde Vragen

V1: Wat betekent "dual-channel 3-assig" voor dit bord?

Het bord ondersteunt fysiek twee onafhankelijke servo-aandrijfkanalen, met verwerkingscapaciteit voor maximaal drie servo-assen in de aandrijfconfiguratie die het bedient. Eén kanaal kan één of twee assen aansturen, afhankelijk van de versterkermodule waarin het is geïnstalleerd. De dual-channel aanduiding onderscheidt dit bord van single-channel Alpha iSV besturingsborden binnen dezelfde A20B-2101 familie.

V2: Hoe wordt een defecte A20B-2101-0042 bevestigd voordat een vervanging wordt besteld?

Begin met de analyse van de alarmcode — servo-communicatie- en as-specifieke storingen die aanhouden na kabelinspectie en encodercontroles wijzen op het besturingsbord van de aandrijving. Bevestig dat de busspanning aanwezig en stabiel is (een gezond vermogensstadium). Indien beschikbaar, verplaats het besturingsbord van de verdachte versterker naar een bekende goede versterker van hetzelfde type — als het alarm het bord volgt, is het bord defect. Als het alarm het versterkerlichaam volgt, is het vermogensstadium defect.

V3: Kan een A20B-2101-0042 van een andere machine worden gebruikt als vervanging?

Ja, mits het bronbord hetzelfde onderdeelnummer A20B-2101-0042 heeft en functioneel werd bevonden vóór verwijdering. Het bord slaat geen machine-specifieke parameters op — die bevinden zich in de CNC-controller. Na het installeren van een vervangend besturingsbord, controleer of de asparameterinstelling van de CNC (motortype, stroomlimiet, encodertype) overeenkomt met de geïnstalleerde motorconfiguratie en voer een test op lage snelheid uit op de betreffende assen voordat u terugkeert naar productie.

V4: Is de A20B-2101-0042 hetzelfde als andere A20B-2101 serieborden?

Aangrenzende onderdeelnummers in de A20B-2101 serie dienen voor andere versterkerconfiguraties — verschillende as-aantallen, verschillende kanaalindelingen of verschillende interface-typen. Het achtervoegsel -0042 identificeert deze specifieke dual-channel 3-assige variant. Het vervangen door een ander achtervoegsel installeert een bord met andere asbesturingslogica die mogelijk niet overeenkomt met de configuratie van de geïnstalleerde versterker.

V5: Waar wordt de A20B-2101-0042 vandaan gehaald?

Via de FANUC Alpha iSV drive componenten aftermarket — specialisten in FANUC servo-versterker bordniveau reparatie en uitwisseling. Bevestig het exacte onderdeelnummer A20B-2101-0042 (dual-channel, 3-assig) van het etiket van het geïnstalleerde bord. Bordniveau leveranciers moeten bevestigen dat het apparaat is getest in een live Alpha iSV aandrijfsysteem met aangesloten motorbelastingen — niet alleen van stroom voorzien in isolatie — vóór levering.
